Adaptivity (自适应) 测试标准操作流程 ​

适用范围： 2.4 GHz 与 5 GHz 频段的 Adaptive (自适应) 设备

参考标准： EN 300 328 (2.4 GHz，自适应性/信道接入机制)；EN 301 893 (5 GHz，§4.2.7 Adaptivity，含 Idle Period probability 评估)

TSTPASS 对应测试项： C2405 (CE 2.4G) / C5008 (CE 5G) / C6008 (CE WiFi 6G) / S2408 (SRRC)

一、测试目的 ​

为了确保频谱的高效利用、减小同一环境中不同设备之间的相互干扰，法规对 Adaptive 设备提出了 Adaptivity (自适应性，即信道接入机制 Channel Access Mechanism) 的要求。

测试的目的是评估设备在信道上出现其他信号 (干扰) 时，能否按法规要求检测到信道被占用，并停止发射、退避等待，待信道空闲后再恢复传输——即验证设备"先听后发"(Listen Before Talk) 机制的有效性。

二、测试原理 ​

测试系统通过信号源在 EUT 的工作信道上加载干扰信号，模拟信道被其他设备占用的场景；EUT 在测试全程通过跑流软件保持满负荷数据传输。频谱仪同时观测干扰信号与 EUT 信号：

  • 加载干扰期间： EUT 应检测到信道占用并停止发射
  • 干扰移除后： EUT 应在法规允许的时间内恢复传输

系统按法规要求自动控制干扰信号的加载与移除时序，记录 EUT 的停发 / 恢复行为并进行判定。

相关配置说明

Adaptivity 测试的行为与测试计划中的以下产品特性配置直接相关，各选项的含义参见对应标准的创建计划文档：

  • Frame Type (FBE / LBE)、CAM Option (Test / Declaration)、Priority Class (1 ~ 4)、Initiating / Responding、Supervising / Supervised —— 见 CE 5G、CE WiFi 6G 创建计划文档
  • Advanced Setting 中的 ADA Delay、VSG ALC State 也作用于本测试

三、测试系统组成与连接 ​

所需设备： EUT 样品 / 频谱仪 (SA) / 信号源 (VSG 或 ASG) / 接收信号设备 (配对设备) / TSTPASS 系统

测试软件： TSTPASS 系统；跑流软件 (如 EspRFTestTool、iperf3 等，以下示例使用 EspRFTestTool)

连接方式 ​

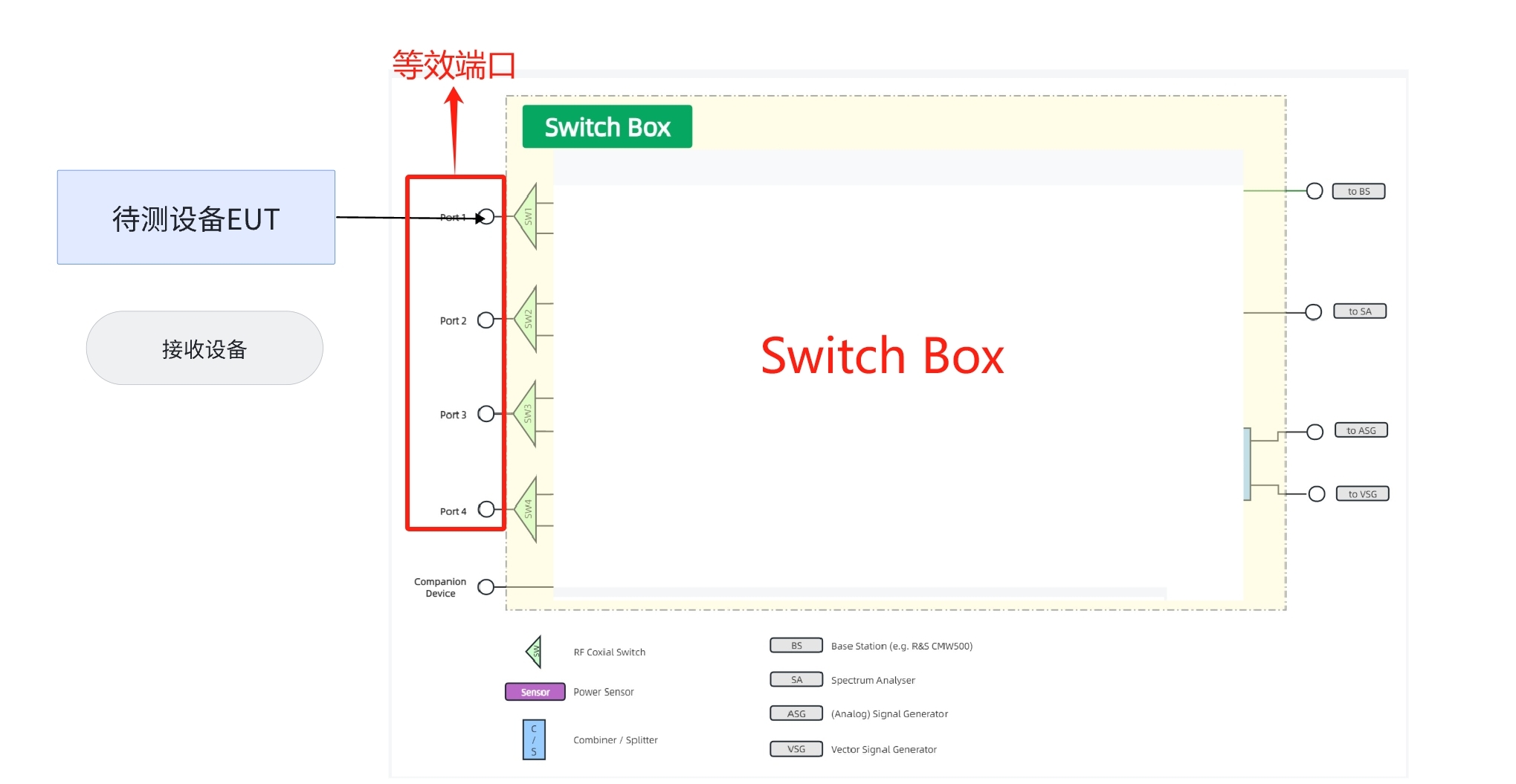

在机柜上完成相关射频线的连接：机柜前面板的测试端口 (1 ~ 4) 等效，将 ASG / VSG / SA 连接到机柜后侧对应端口；待测样品作为客户端连接到机柜前面板端口并上电；接收设备作为服务器端通过有线 / 无线方式连接到电脑。连接示意如下：

adaptivity_setup_connection

四、TSTPASS 测试步骤 ​

第一步：创建测试计划 ​

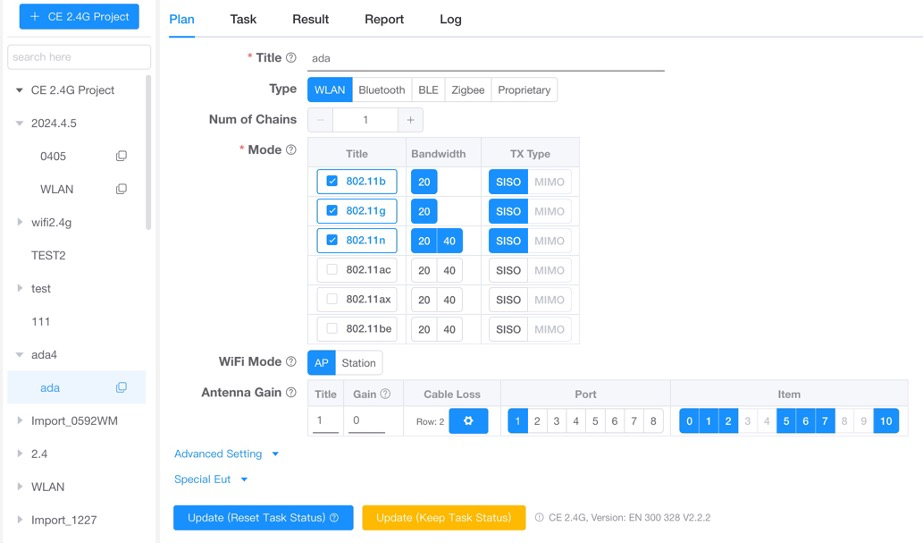

在 TSTPASS 系统上选择对应标准 (如 CE 2.4G / CE 5G)，按产品特性建立测试计划 (示例如下)：

adaptivity_plan_example

第二步：选择测试项目 ​

在 Task 页面勾选 Adaptivity (Channel Access Mechanism) 测试项，开始测试。

第三步：按系统弹窗设置样品状态 ​

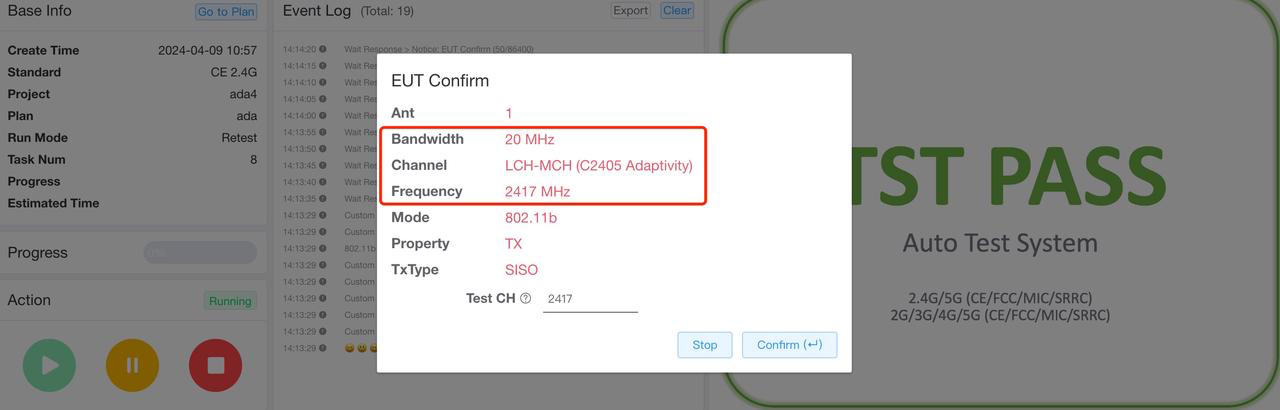

根据系统任务弹窗的提示信息 (如下图)，在路由器后台 (或样品控制界面) 上把样品设置到指定的信道与带宽，同时观察 SA 上的信号变化确认设置生效：

adaptivity_popup

第四步：启动跑流 ​

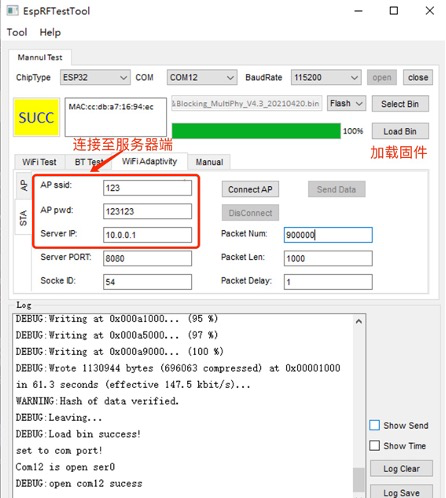

通过跑流软件控制待测样品持续发包。以 EspRFTestTool 为例，对于工作在 Station 模式的样机：打开 WiFi Adaptivity 页面，点击左侧 STA，输入实验室 AP 的名称和密码完成连接，参数设置可参考下图，然后点击 Send Data 开始跑流：

adaptivity_esprftesttool_send

第五步：完成各信道 / 带宽组合的测试 ​

根据系统弹窗提示，依次更改待测样品的信道与带宽，重复测试直至所有组合完成，系统自动记录数据并判定。

更改样品信道的方式：登录待测样品控制界面直接修改；或更改主设备 (AP) 的信道带宽，使从设备随之切换。

五、跑流方法说明 ​

Adaptivity 测试要求 EUT 在测试期间保持满负荷传输 (满足法规对占空比的要求)，常用两种跑流方式：

方式一：iperf3 ​

  • 服务器端： 运行 iperf3 -s 启动服务器模式，可查看带宽、抖动、丢包等详细报告
  • 客户端： 运行 iperf3 -c <服务器IP地址> -b 20M -t <测试持续时间>，向服务器持续发送数据

方式二：EspRFTestTool (ESP 系列产品) ​

下载完 bin 之后，EspRFTestTool 的波特率选择 115200。

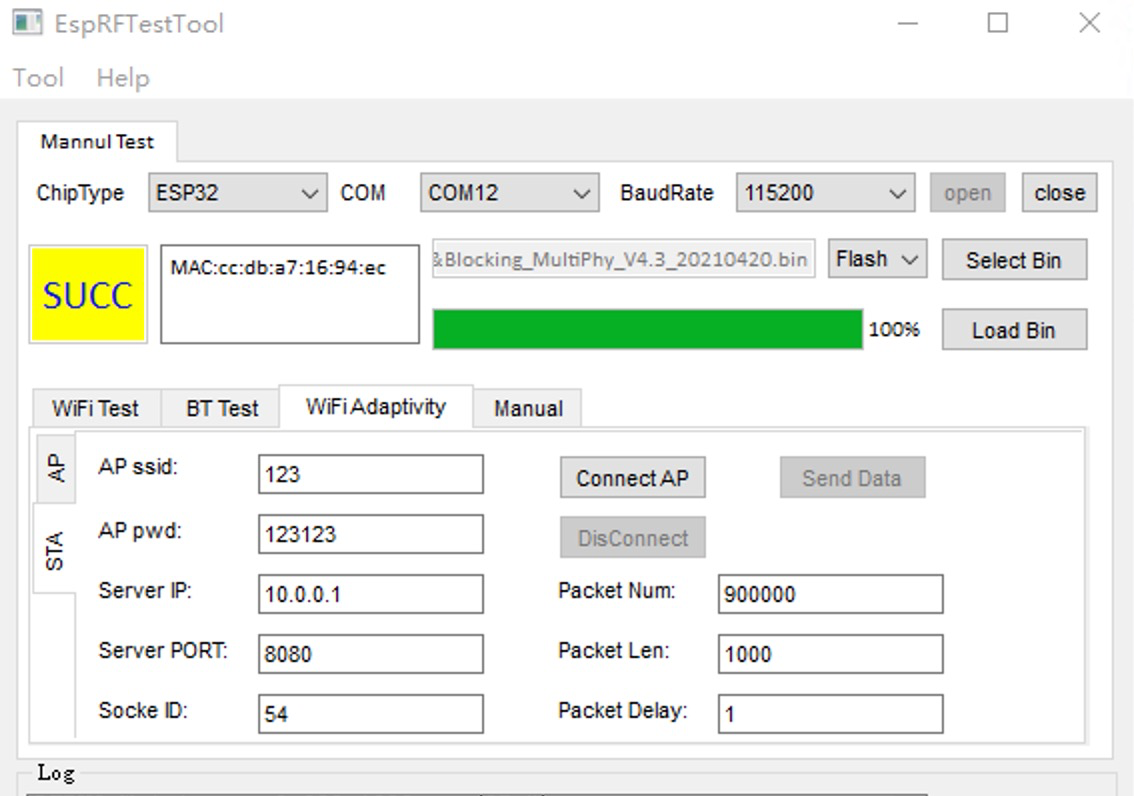

  • Station 模式样机： 点击 WiFi Adaptivity → 左侧 STA → 输入实验室 AP 的名称和密码 → 点击 Connect AP，状态栏显示连接 log。连接成功后，将 packet num 改为 900000 (便于长时间跑流)、packet delay 改为 1，选择芯片对应的 socket ID，点击 Send Data 即可：

adaptivity_esprftesttool_sta

  • AP 模式样机： 点击 WiFi Adaptivity → 左侧 AP → 输入待测样机 AP 的名称、密码、信道和模式 → 点击 create，让实验室的 STA 连接到刚创建的 AP。连接成功后，跑流设置与 Station 模式相同。

六、常见问题 ​

Q1：频谱仪上 EUT 信号显示太弱，如何排查？

首先检查硬件连接是否正常、线缆有无损坏；然后检查信号源 (ASG) 发射信号的强度是否太弱，可适当增强信号源的输出电平。

Q2：系统提示 "Duty Cycle not satisfied with requirement"，如何处理？

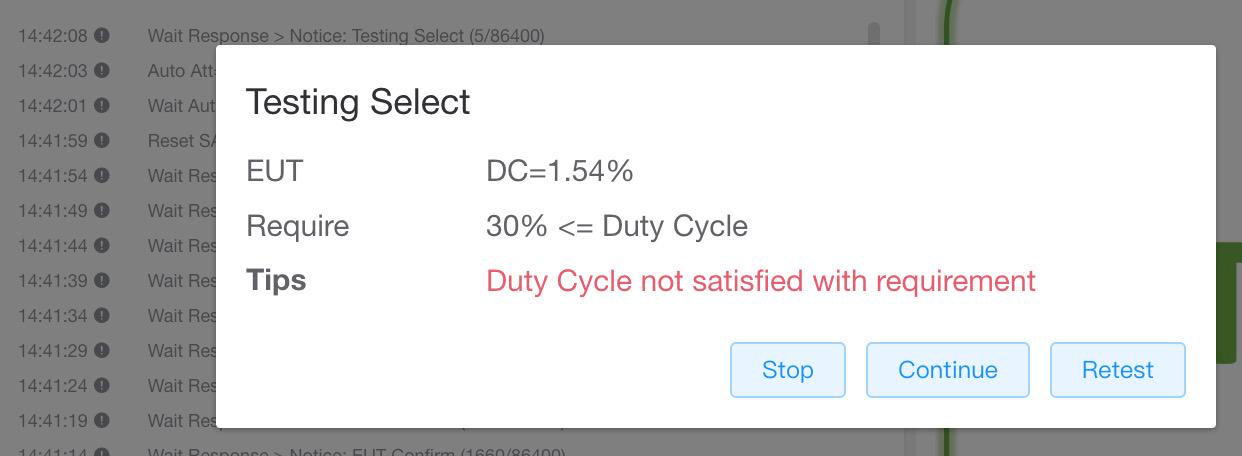

adaptivity_dutycycle_popup

该提示表示 EUT 的发射占空比未达到法规要求的水平。检查跑流软件是否已点击 Send Data、发包是否成功，确认样品处于持续满负荷发射状态后重试。

Q3：测试过程中样品掉线或不恢复发射？

确认配对链路稳定 (AP 信号强度、密码正确)；部分样品在强干扰下会主动切换信道，需按系统弹窗把样品重新固定到测试信道。
