系统设置 (System) ​

image-20250218110522805

系统设置分为如下几个页面：

Device ​

测试仪器设置页面，快速入门指引中有关于此页面的详细介绍，此处不再赘述

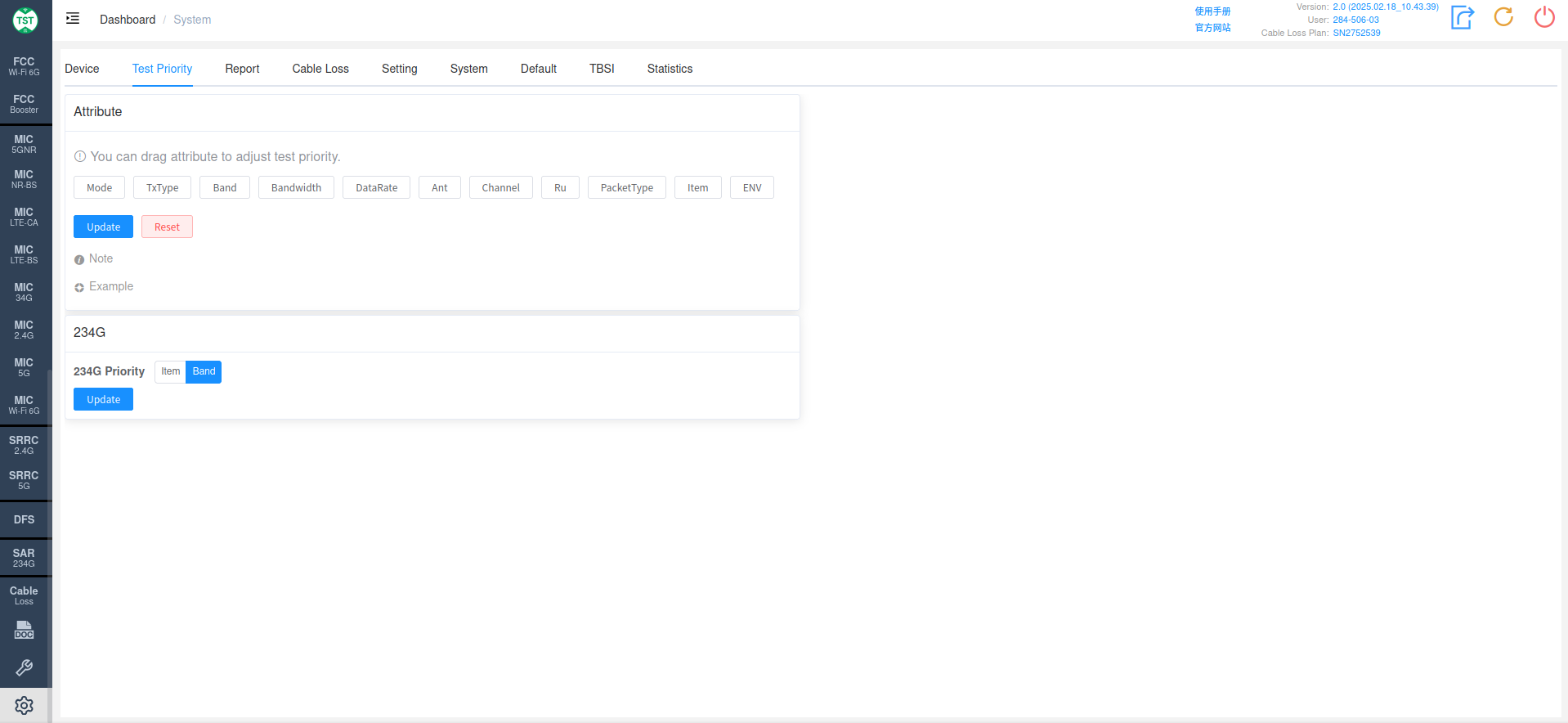

Test Priority ​

调整测试过程中，定频的优先级

通过拖动相关属性的位置，可以调整定频的先后顺序。越靠左边的属性，测试过程中切换的周期越久，以下图中的顺序为例：假定需要测试802.11b, 802.11g, 802.11n三个模式，按照如下排序，只有当802.11b模式的所有测试项全部完成，才会切换到802.11g -> 802.11n模式测试；但如果将mode属性移到最右边，则软件会先测完其中一个item (比如Power) 的802.11b模式，之后提示切换到802.11g -> 802.11n，待三个模式都测试完成之后，切换到另外一个item (如PSD)，依次进行。

注意：

如果调整了测试优先级，需要先点此处的update更新优先级，然后回到plan页面，点击plan页面的update，之后软件才会按照更新后的优先级进行测试。

image-20250218110554062

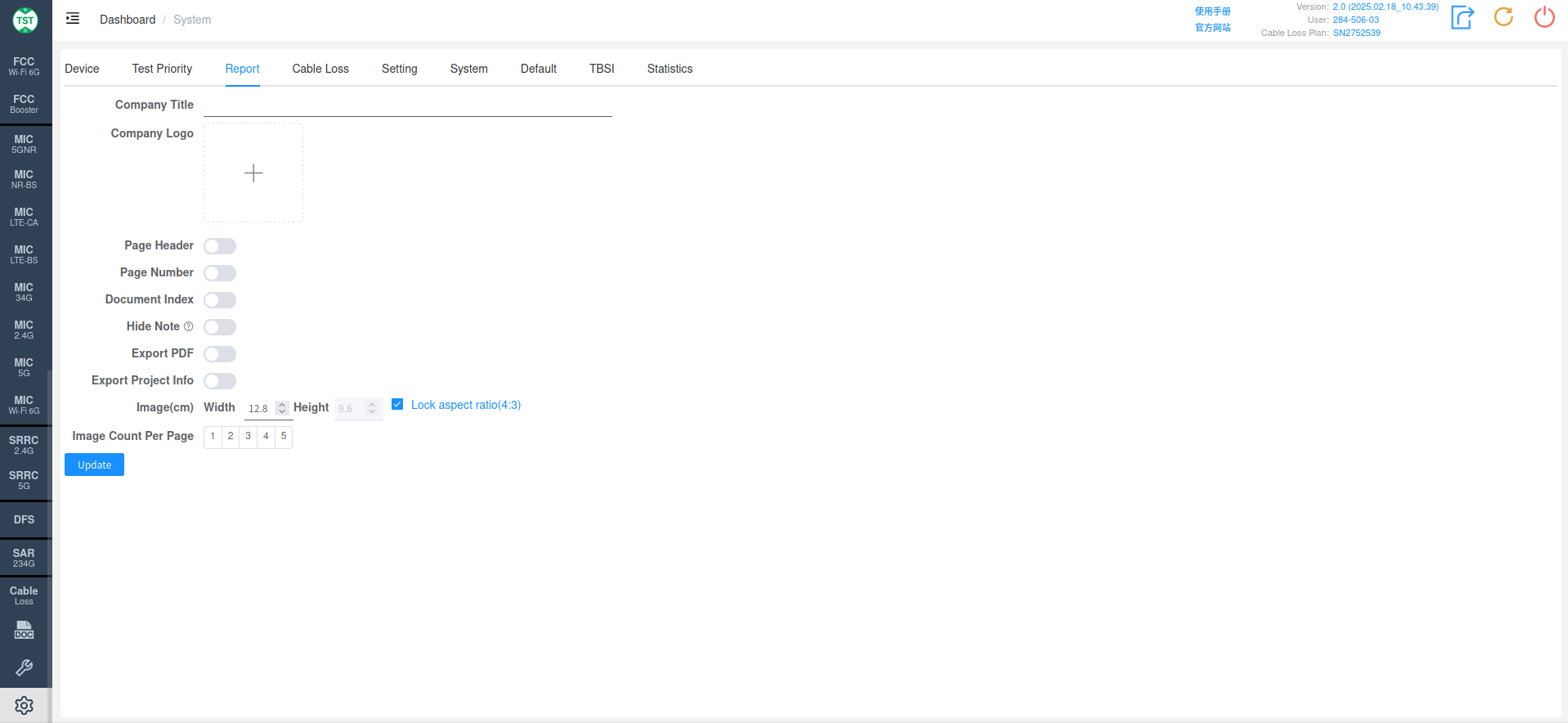

Report ​

在 System → Report 中管理 Word 模板、选择默认版式，设置最大图片尺寸、每页图片行列数（如 3 行 × 2 列）、PDF 等公共选项，并按标准和 Type 自定义报告标题。修改后点击 Save settings，下次导出自动带入保存的默认值。

只有选择 System layout 时，才显示公司名称、Logo、项目信息、页眉、页码和系统目录设置；使用 Word 模板时，这些内容由模板控制。

模板上传与删除、{{report.title}} 自定义标题、Summary 汇总、Word 目录和字段的完整操作步骤，见报告设置与 Word 模板。

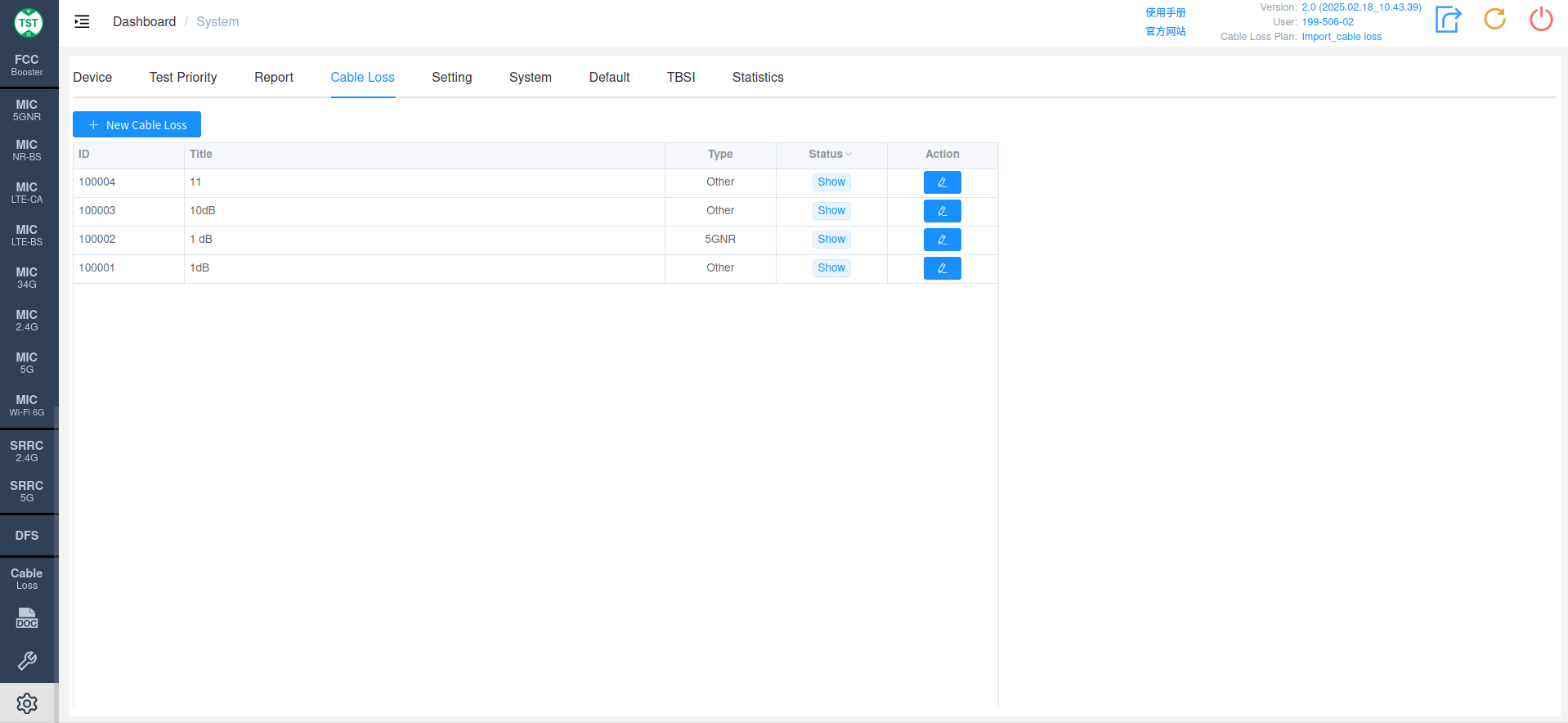

Cable Loss ​

管理常用射频线材的线损文件。

提示

为了避免线损文件被删除后，之前使用该线损的plan出现错误，射频线材的线损文件只能隐藏，不能删除。

image-20250218110705768

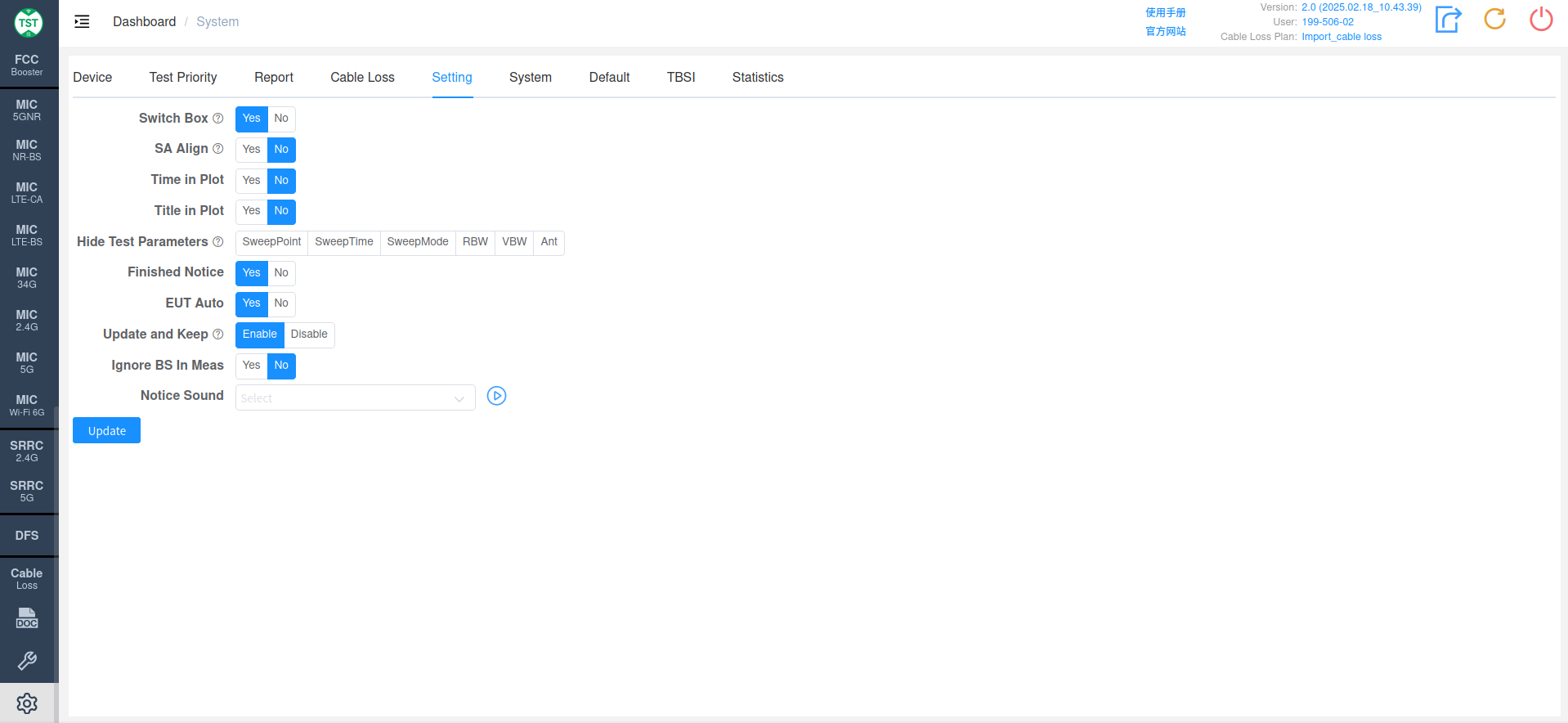

Setting ​

配置部分通用选项的默认设定

image-20250218110722481

  • Switch Box: 默认使用或不适用开关盒
  • SA Align: 默认开启或关闭频谱仪的自动校准功能
  • Time in Plot: 默认是否在图片中显示测试时间
  • Title in Plot: 默认是否在测试数据中显示标题
  • Hide Test Parameters：选择隐藏测试图上的测试参数
  • Finished Notice: 默认是否在测试完成后弹出测试完成的提示框并播放提示音
  • EUT Auto：选择是否自动定频
  • Update and Keep：是否更新并保留任务状态
  • Ignore BS In Meas：是否忽略测量中的 BS
  • Notice Sound: 修改默认的软件提示音

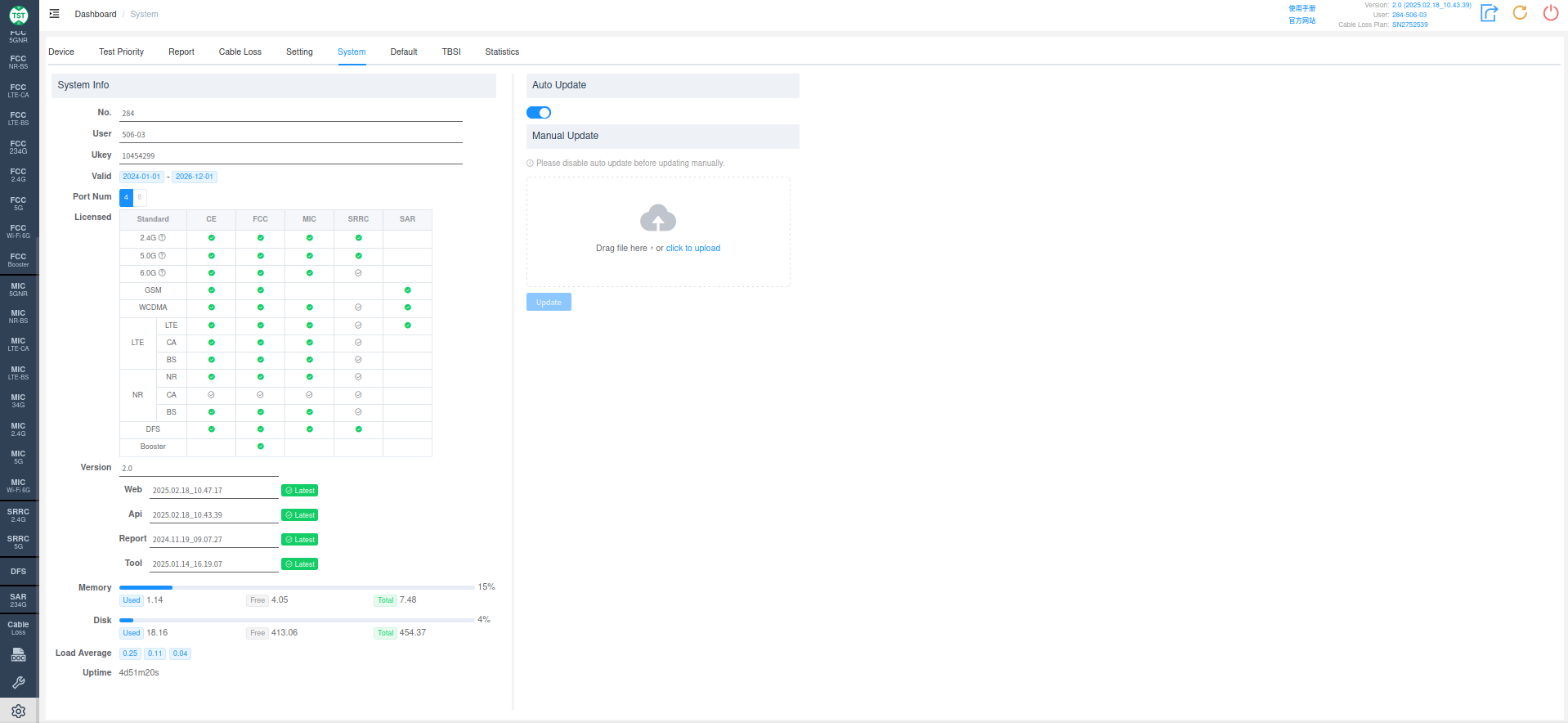

System ​

测试软件的系统信息

image-20250218110522805

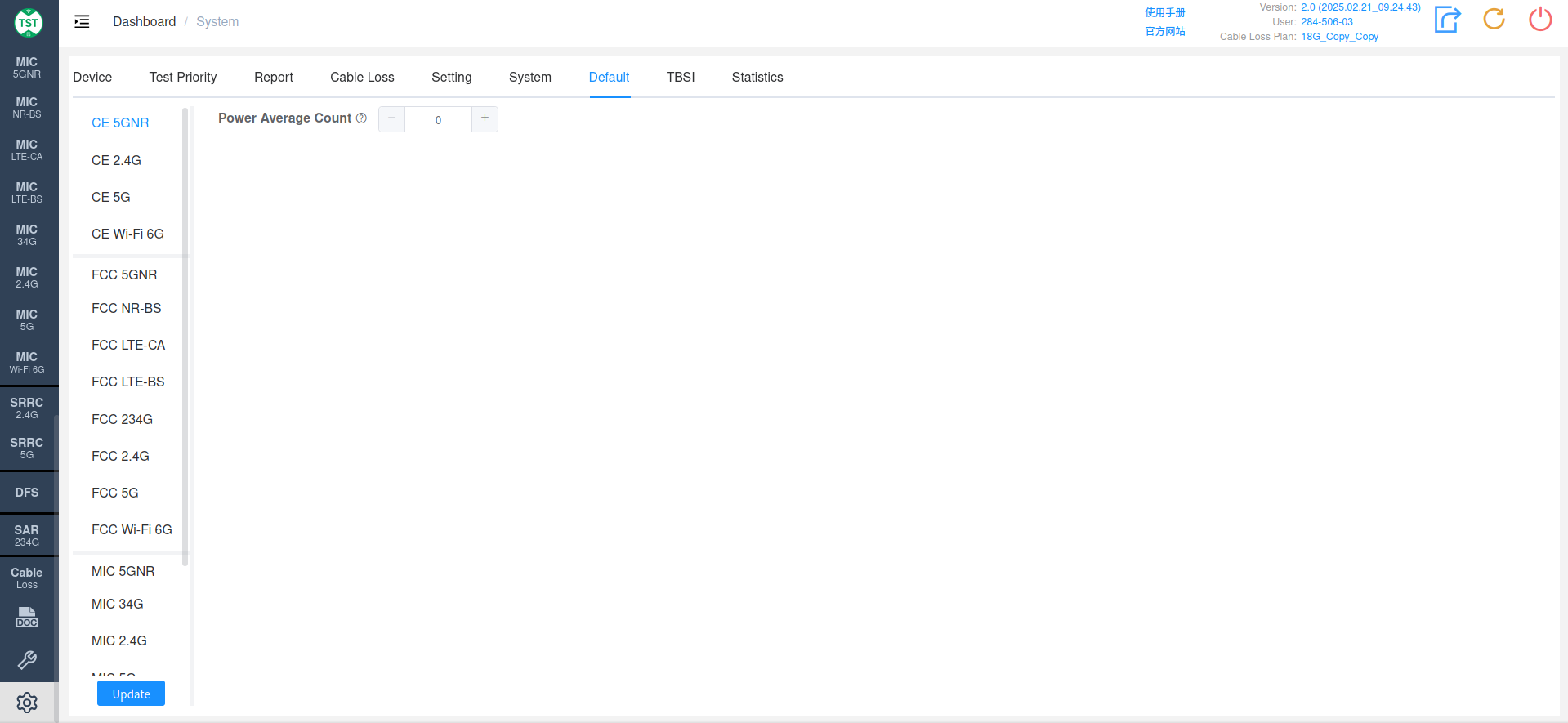

Default ​

各标准 (软件选件) 的系统级默认值设置页面。 左侧按 CE / FCC / MIC / SRRC / ANATEL 分组列出各标准，右侧显示该标准可配置的默认项，修改后点击左下角 Update 保存。

此处的设定会作为新建测试计划时对应字段的初始值 (即 Plan 页面 Advanced Setting / Special Eut 中的同名字段)。各标准创建计划文档中提到的 "默认值可在 Setting 页面修改"，指的就是这个页面。

注意

  • 修改默认值后必须点击 Update 才会保存，且只对之后新建的测试计划生效
  • Special Setting 中带 [D] 前缀的调试选项请勿在生产测试中默认勾选，否则新建的所有计划都会带上调试行为 (如使用虚拟数据)

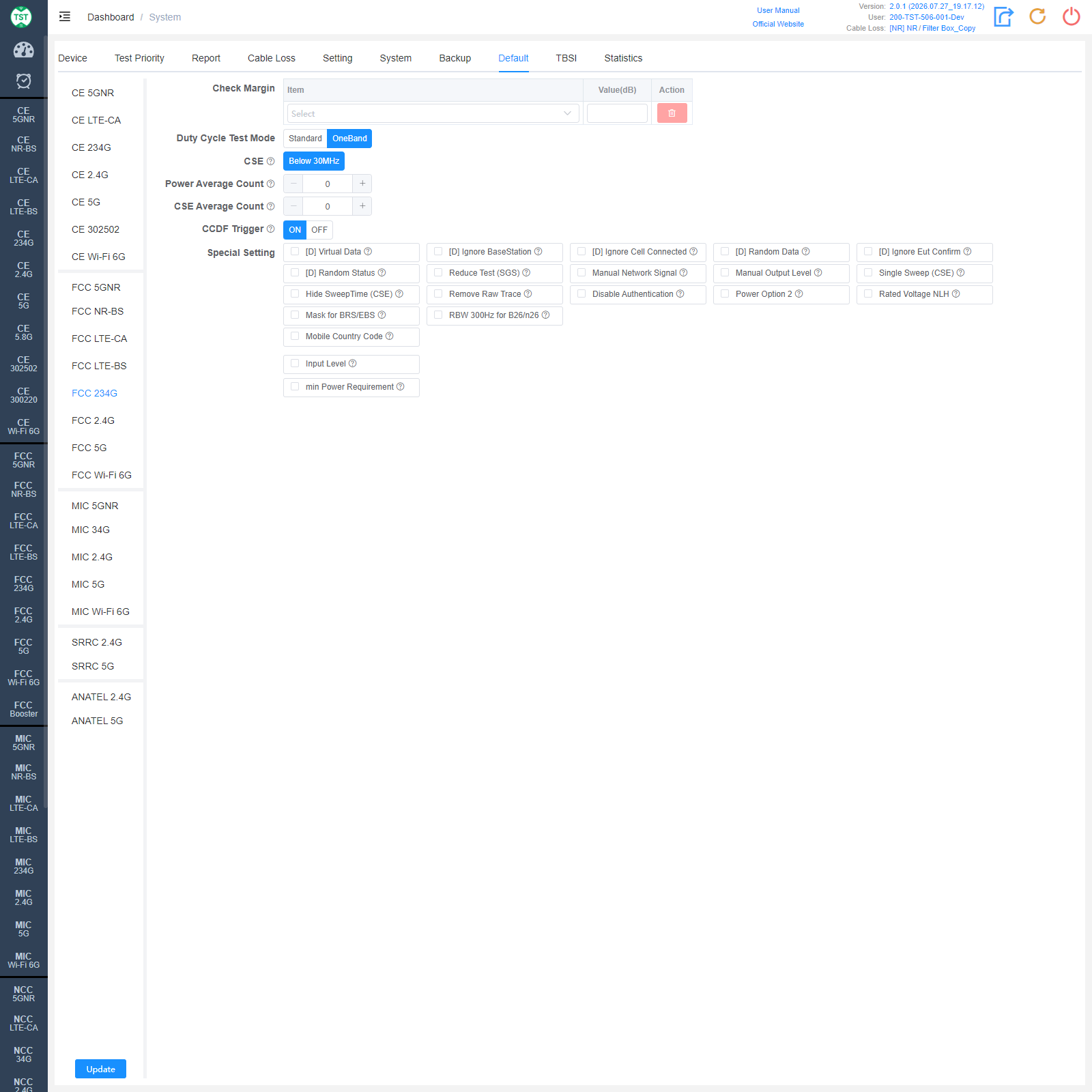

蜂窝类标准示例 (FCC 234G)：

default_FCC_234G

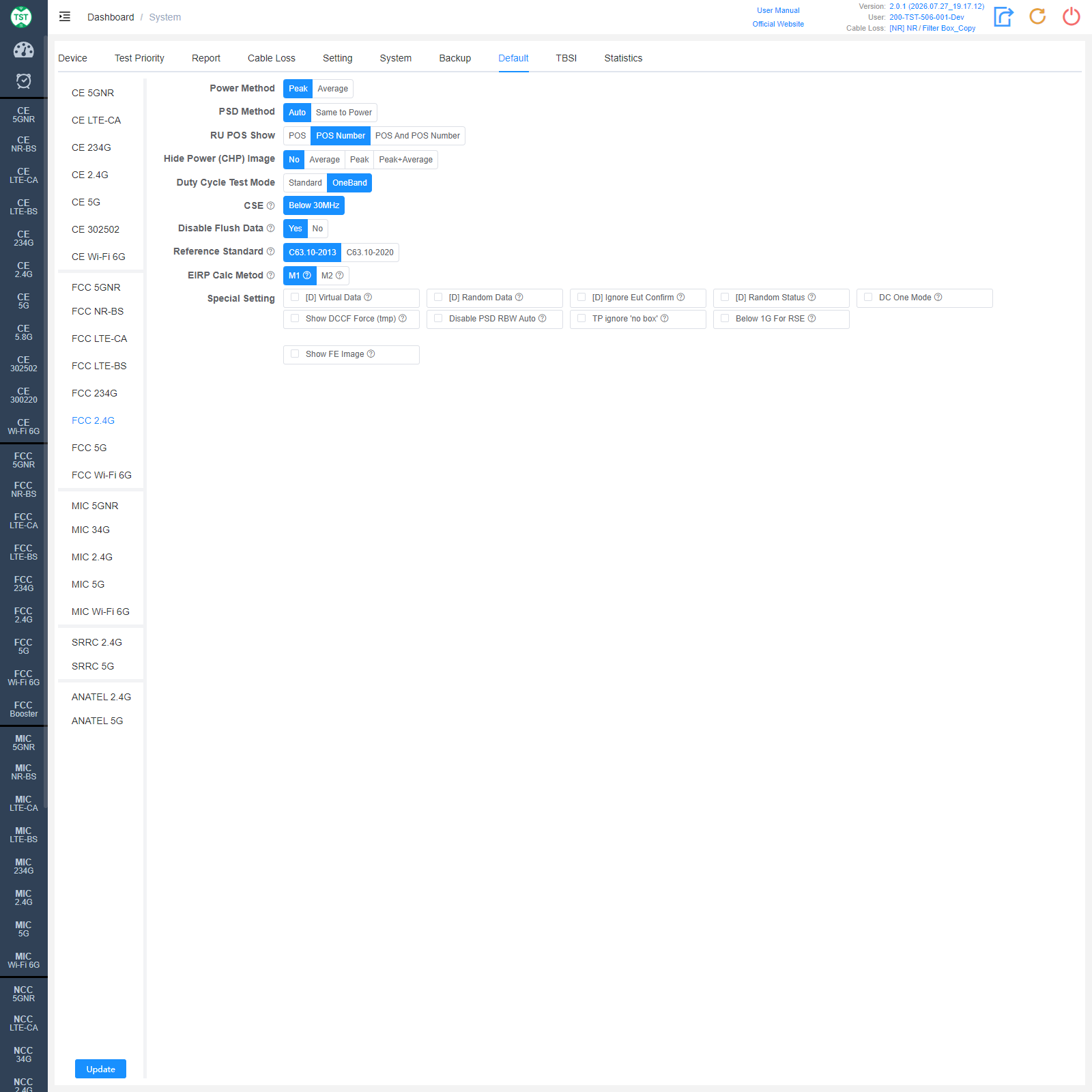

WiFi 类标准示例 (FCC 2.4G)：

default_FCC_2.4G

常见默认项说明 ​

  • Check Margin (蜂窝类标准): 预设各测试项的余量阈值 (dB)。在此配置后，新建 Plan 会自动带入这些余量设置，测试结果与限值的余量小于设定值时系统会标记提示

  • Version: 该标准的默认法规 / 协议版本，各标准的可选版本：

    标准可选版本
    CE 5GNR3GPP Release 15 / 16 / 17 / 18
    CE LTE-CA3GPP Release 10 ~ 17
    CE 234GEN 301 908-13 V13.2.1 / V13.3.1
    CE 5GEN 301 893 V2.1.1 / V2.2.1
    FCC 5GRSS-247 Issue 3 / Issue 4
    MIC 34G / MIC 2.4G2018 / 2023
    SRRC 2.4G / 5GCurrent / Latest

  • Power Average Count: 功率测量的平均次数，范围 1 ~ 1000

  • CSE Average Count (FCC 蜂窝类): 传导杂散发射测量的平均次数

  • Duty Cycle Test Mode / CSE (Below 30MHz) / CCDF Trigger (FCC 类): 占空比测试模式、30 MHz 以下传导杂散、CCDF 触发的默认开关

  • Power Method / PSD Method / Hide Power (CHP) Image / Disable Flush Data / Reference Standard (FCC 2.4G、ANATEL 2.4G): 功率测量方式、PSD 方法、CHP 图隐藏、禁用刷新数据、参考标准 (C63.10-2013 / 2020) 的默认值

  • RU POS Show / EIRP Calc Metod / ADA Delay (WiFi 类): RU 位置展示方式、MIMO 的 EIRP 计算方法 (M1 / M2)、Adaptivity 延时的默认值

  • OOB Method / Test Option (MIC 蜂窝类): 带外泄漏功率测量方法 (Normal / RBW Factor)、测试带宽选项 (Standard / All Bw) 的默认值

  • EIRP (Show / Hide) / Spread Bandwidth / Env / Show each ANT data (MIC WiFi 类): 报告中 EIRP 显示、扩频带宽测试范围 (Full Test / 802.11b)、环境条件、MIMO 逐天线数据的默认值

  • Special Setting: 与各标准 Plan 页面相同的特殊设置项，此处勾选后新建 Plan 默认带入。具体每一项的含义请查阅对应标准的创建计划文档

各子页可配置项一览 ​

子页可配置的默认项
CE 5GNRCheck Margin、Version、Power Average Count、Special Setting
CE LTE-CACheck Margin、Version、Special Setting
CE 234GCheck Margin、Version、Special Setting
CE 2.4G / CE 302502 / CE Wi-Fi 6GRU POS Show、ADA Delay、Special Setting
CE 5GRU POS Show、ADA Delay、Version、Special Setting
FCC 5GNRCheck Margin、Duty Cycle Test Mode、Power Average Count、CSE Average Count、CCDF Trigger、Special Setting
FCC NR-BS / FCC LTE-BSDuty Cycle Test Mode、(CSE)、Power Average Count、CSE Average Count、Special Setting
FCC LTE-CA / FCC 234GCheck Margin、Duty Cycle Test Mode、CSE、Power Average Count、CSE Average Count、(CCDF Trigger)、Special Setting
FCC 2.4G / ANATEL 2.4GPower Method、PSD Method、RU POS Show、Hide Power (CHP) Image、Duty Cycle Test Mode、CSE、Disable Flush Data、Reference Standard、EIRP Calc Metod、Special Setting
FCC 5G / ANATEL 5GRU POS Show、Hide Power (CHP) Image、Duty Cycle Test Mode、(Version)、EIRP Calc Metod、Special Setting
FCC Wi-Fi 6GRU POS Show、Hide Power (CHP) Image、Duty Cycle Test Mode、EIRP Calc Metod
MIC 5GNRCheck Margin、OOB Method、Special Setting
MIC 34GCheck Margin、Version、OOB Method、Test Option、Special Setting
MIC 2.4GRU POS Show、EIRP (Show/Hide)、Version、Spread Bandwidth、Env、Show each ANT data、Special Setting
MIC 5G / MIC Wi-Fi 6GRU POS Show、Env、Show each ANT data、Special Setting
SRRC 2.4G / SRRC 5GRU POS Show、ADA Delay、Version、Special Setting

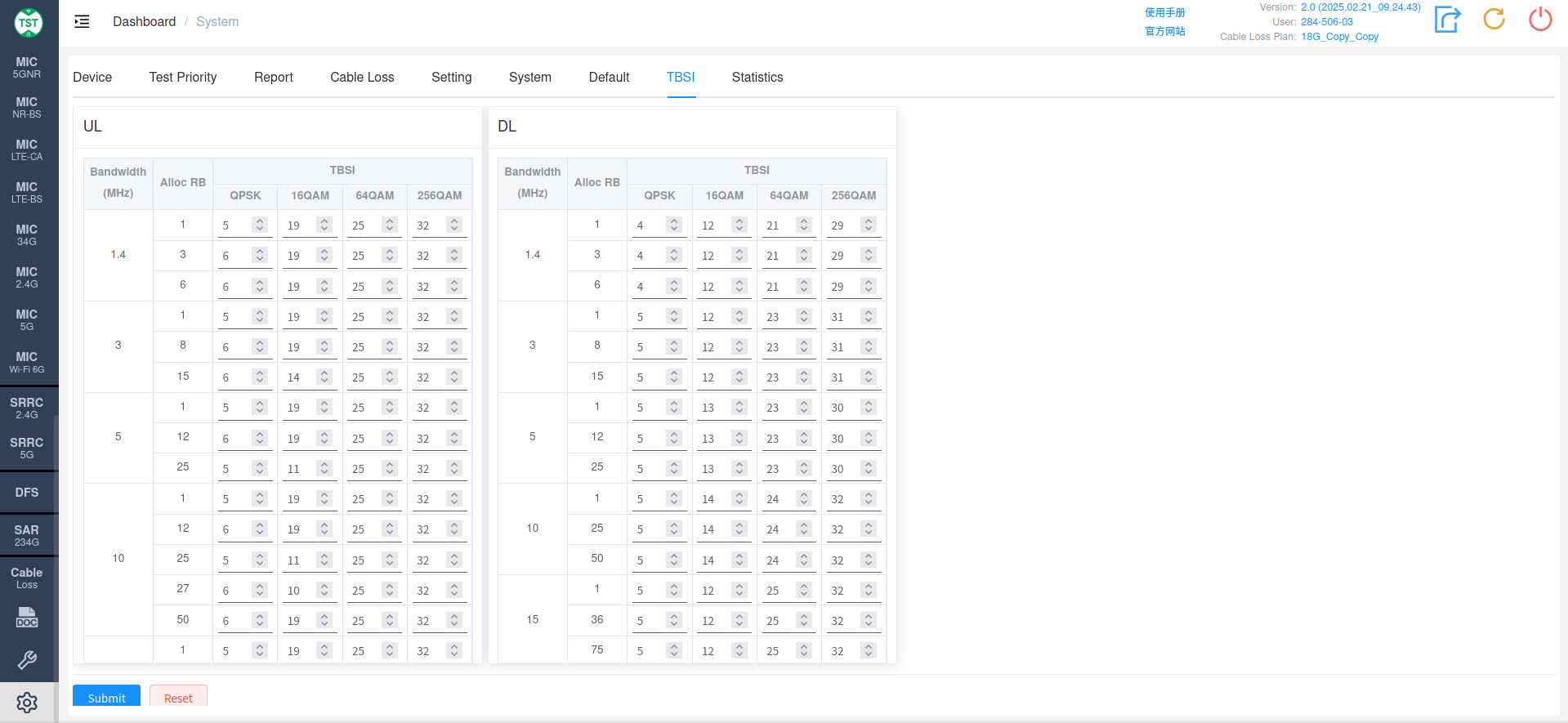

TBSI ​

手动设置系统的上行链路（UL）和 下行链路（DL）

image-20250221103745102

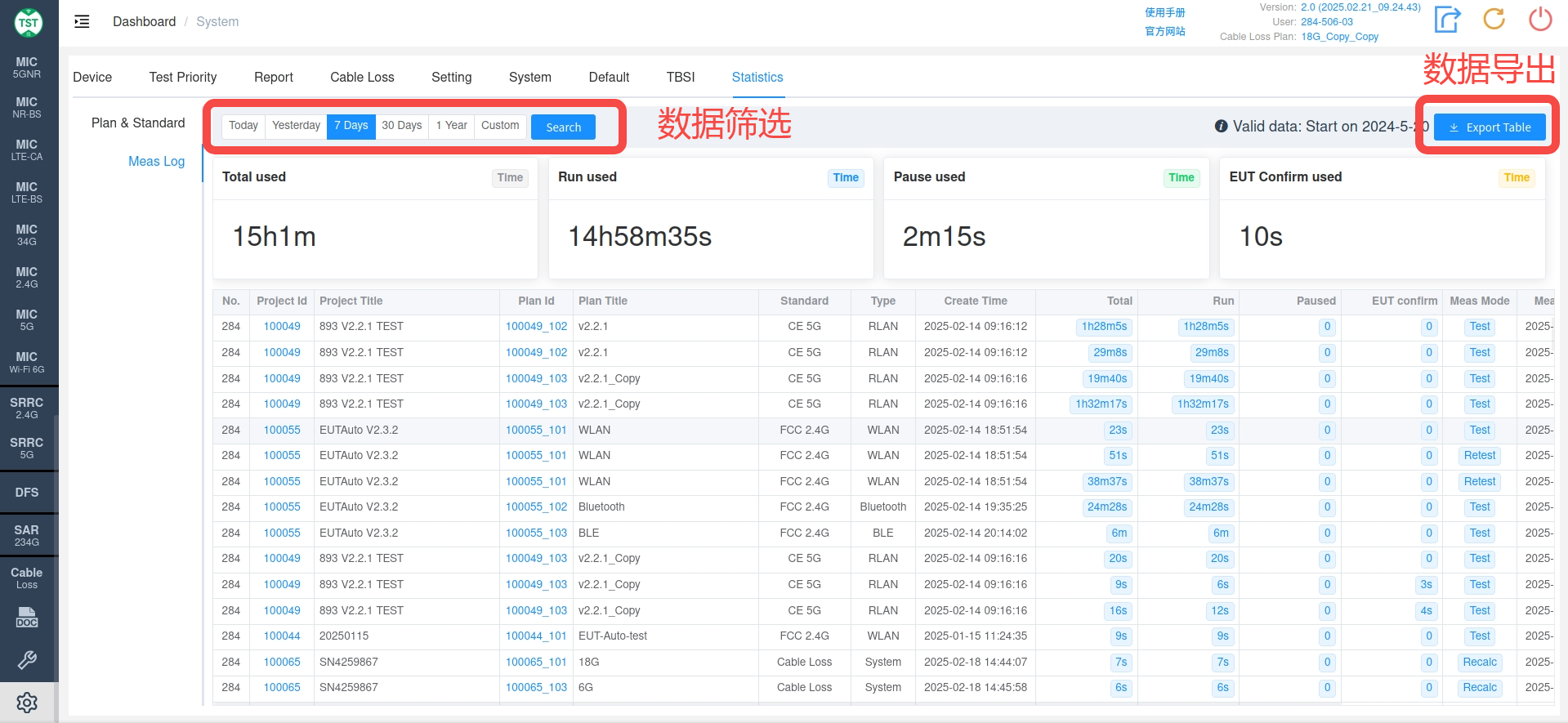

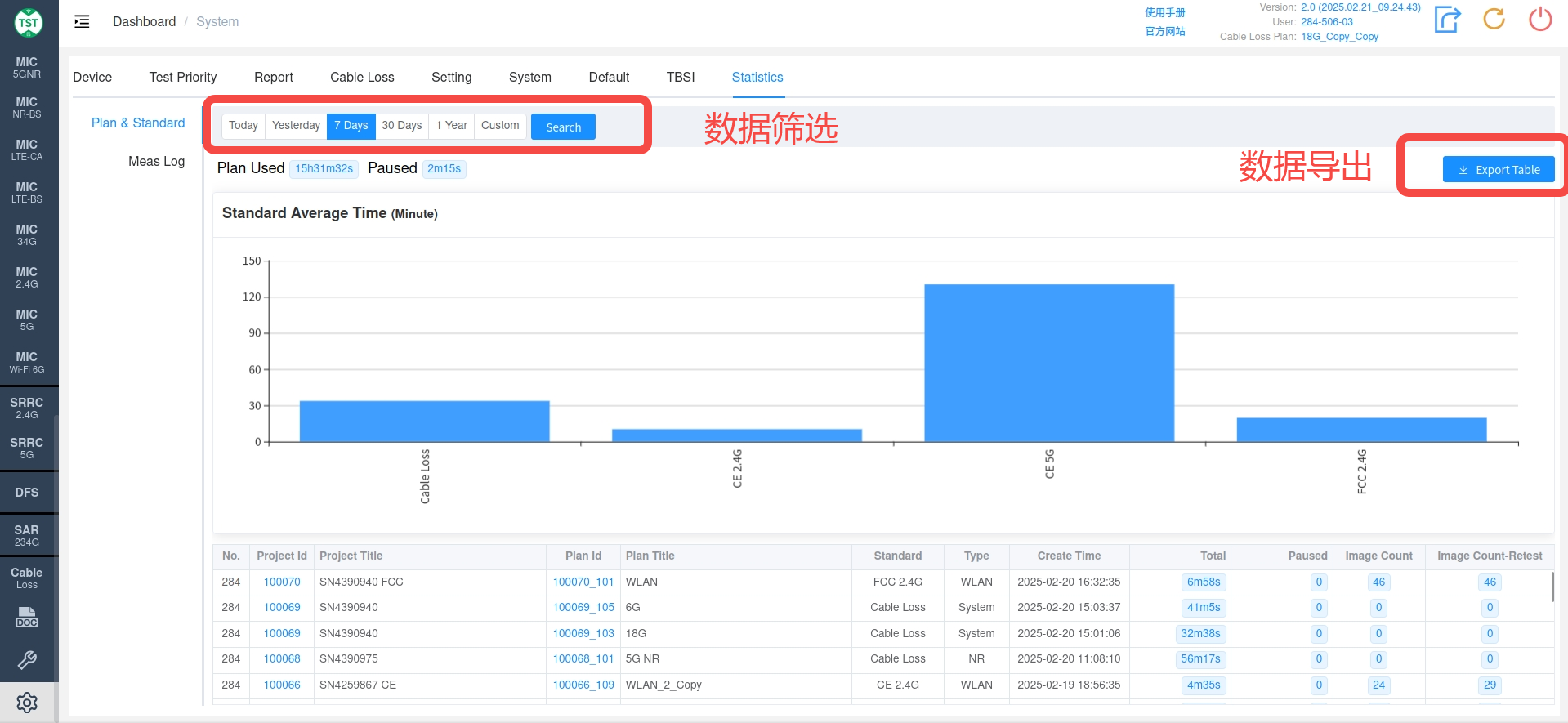

Statistics ​

对设备使用情况的统计展示，支持日期筛选，数据导出

image-20250221110811339

image-20250221110935100
