创建常用射频线材线损文件

---

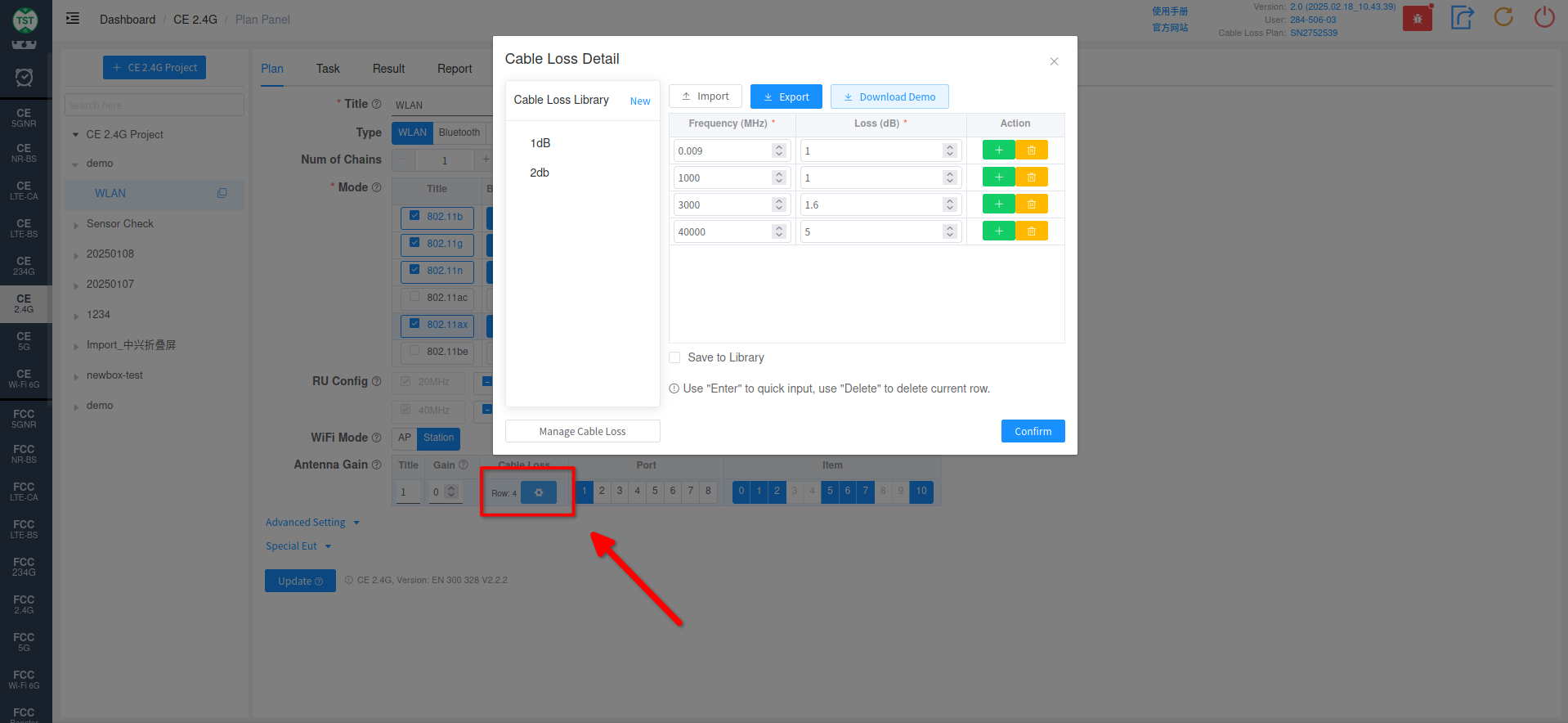

如下图所示，在新建测试计划 (Test Plan) 时，软件要求输入所使用的射频线的线损。点击下图中所示的按钮，即可弹出输入Cable Loss的对话框。

此时，我们可以直接输入所使用射频的线损，但通常来说，实验室所使用的射频线是相对固定的，对于这些常用射频线，如果每次都输入，显然比较费时，所以此时可以选择将输入的线损存入线损数据库，具体操作如下：

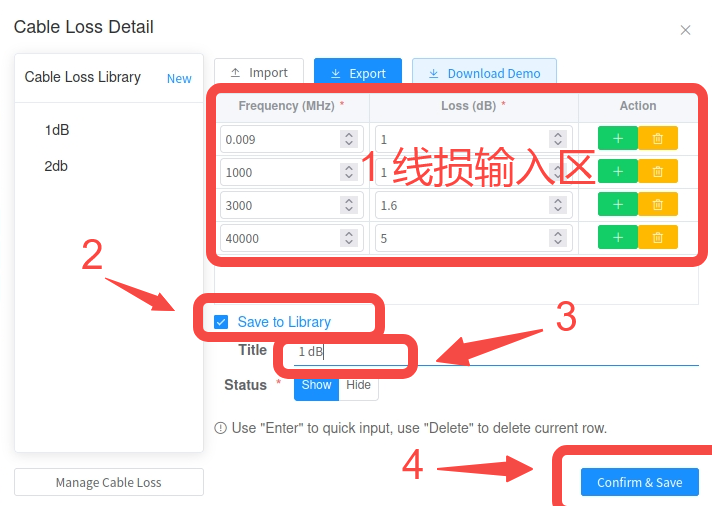

1. 在线损输入区域输入该射频线对应频率的损耗值

2. 勾选Save to Library

3. 为该线损文件取一个易于识别的名字

4. 点击 Confirm & Save 按钮将该线损文件保存

   如果Status被选为Hide，则该线损文件不会显示在左侧Cable Loss Library中

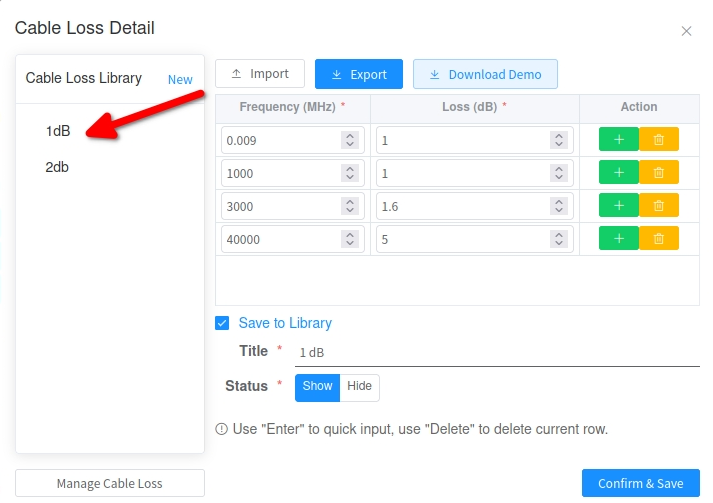

再次点击Plan页面的线损输入按钮，重新进入线损输入界面，即可在左侧Cable Loss Library中看到刚才创建的Cable Loss文件。

后续直接该线损文件即可调用该射频线的线损了。
