创建测试计划 - FCC 5GNR
FCC 5GNR 选件用于 5G NR Sub-6GHz 终端产品的北美 FCC / IC (ISED) 认证测试。创建测试计划时先选择 Type (组网模式)，可选 Sub 6G SA / Sub 6G NSA / RedCap，下面分别说明。

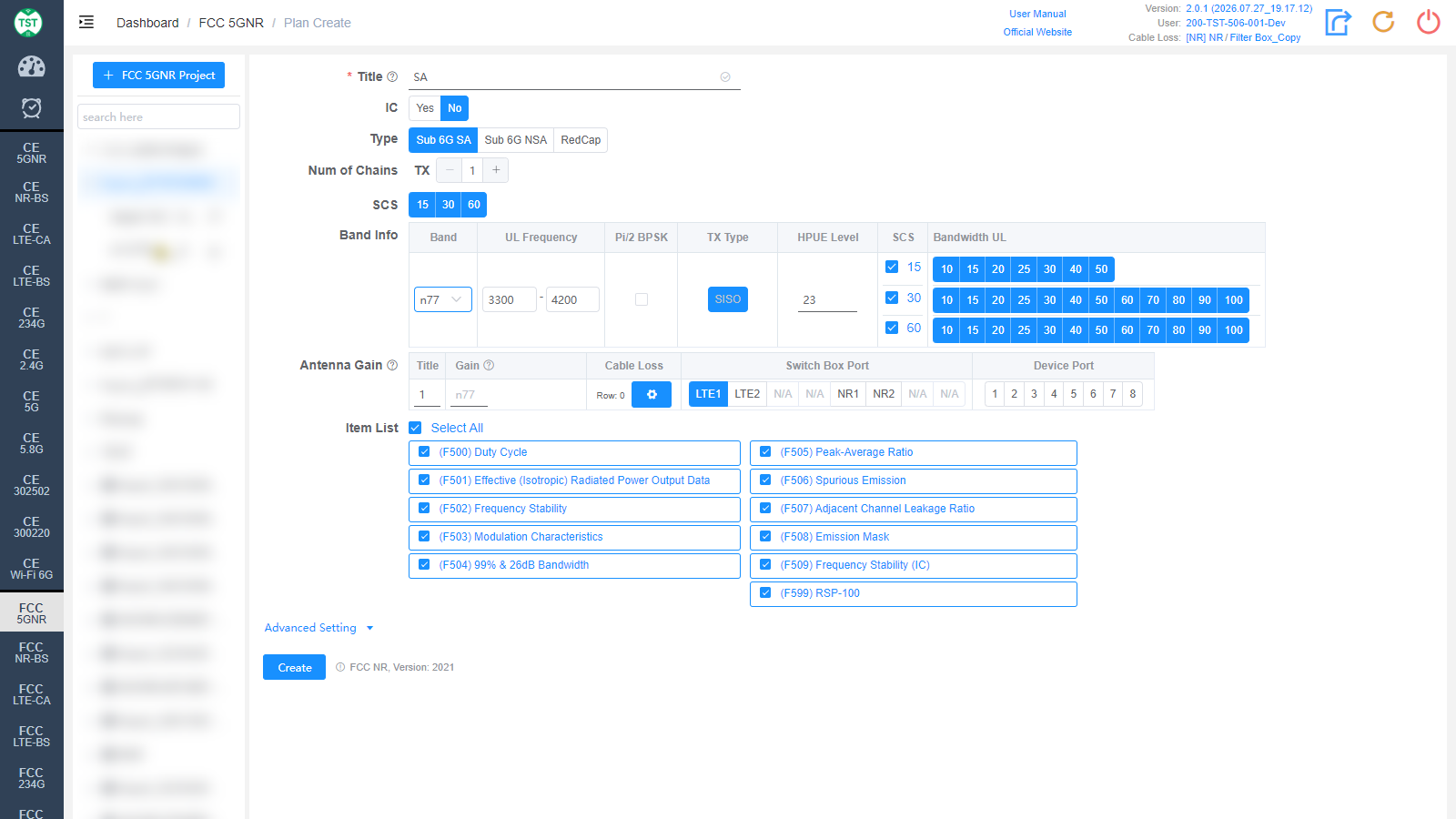

Sub 6G SA / RedCap
RedCap (Reduced Capability，轻量化 5G 终端) 的表单与 Sub 6G SA 完全相同，不再单独说明。
Title: 测试计划名称，由用户自行输入，如 SA / n41 / NR-Ant1 等
IC: 是否需要同时按加拿大 IC (ISED) 要求进行测试，默认 No。选择 Yes 时，测试将包含 IC 相关项目 (如 F599 RSP-100)
Type: 组网模式：
Sub 6G SA: 5G NR 独立组网 (Standalone)
Sub 6G NSA: 5G NR 非独立组网 (Non-Standalone，EN-DC 双连接)
RedCap: 5G RedCap (Reduced Capability) 轻量化终端
Num of Chains: 产品的发射链路数 (TX)
SCS: 产品支持的子载波间隔 (kHz)，可多选：15 / 30 / 60，默认全选
Band Info: 产品支持的 NR 频段，每行对应一个频段：
Band: NR 频段编号，如 n41 / n77 / n78 等。下拉选择后系统自动填入上行频率
UL Frequency: 上行频率范围 (MHz)，自动填入，可修改
Pi/2 BPSK: 产品是否支持 Pi/2 BPSK 调制，勾选生效
TX Type: 发射类型 SISO
HPUE Level: High Power UE 功率等级 (dBm)，默认 23
SCS / Bandwidth UL: 每个 SCS 对应一行上行带宽 (MHz) 选择，如 10 / 15 / 20 / ... / 100。可选项随频段与 SCS 变化，请按产品实际支持情况勾选
Antenna Gain: 天线增益及线损配置。天线行的 Switch Box Port 除数字端口外，还可选择 LTE1 / LTE2 / NR1 / NR2 等专用端口；Device Port 用于指定设备端口号
Title: 天线编号
Gain: 各天线在相应频段的增益 (dBi)
Cable Loss: 产品天线端口到 Switch Box 或频谱仪之间的线损。如何创建常用线损
Item List: FCC NR 包含的测试项目，默认全选：
(F500) Duty Cycle — 占空比
(F501) Effective (Isotropic) Radiated Power Output Data — 有效 (全向) 辐射功率
(F502) Frequency Stability — 频率稳定度
(F503) Modulation Characteristics — 调制特性
(F504) 99% & 26dB Bandwidth — 99% 占用带宽与 26 dB 带宽
(F505) Peak-Average Ratio — 峰均比
(F506) Spurious Emission — 杂散发射
(F507) Adjacent Channel Leakage Ratio — 邻道泄漏功率比
(F508) Emission Mask — 发射频谱模板
(F509) Frequency Stability (IC) — 频率稳定度 (加拿大 IC 要求)
(F599) RSP-100 — 加拿大 RSP-100 认证表单
注：部分 item 之间存在测试参数相互引用的情况，建议直接使用默认 item 创建测试计划。
UE Control: 是否由软件自动控制样品，默认 OFF。OFF 时测试过程中需人工控制样品状态
UE Connect: UE 连接等待时间 (秒)，默认 60。即 UE 接入基站模拟器或开机启动的超时时间

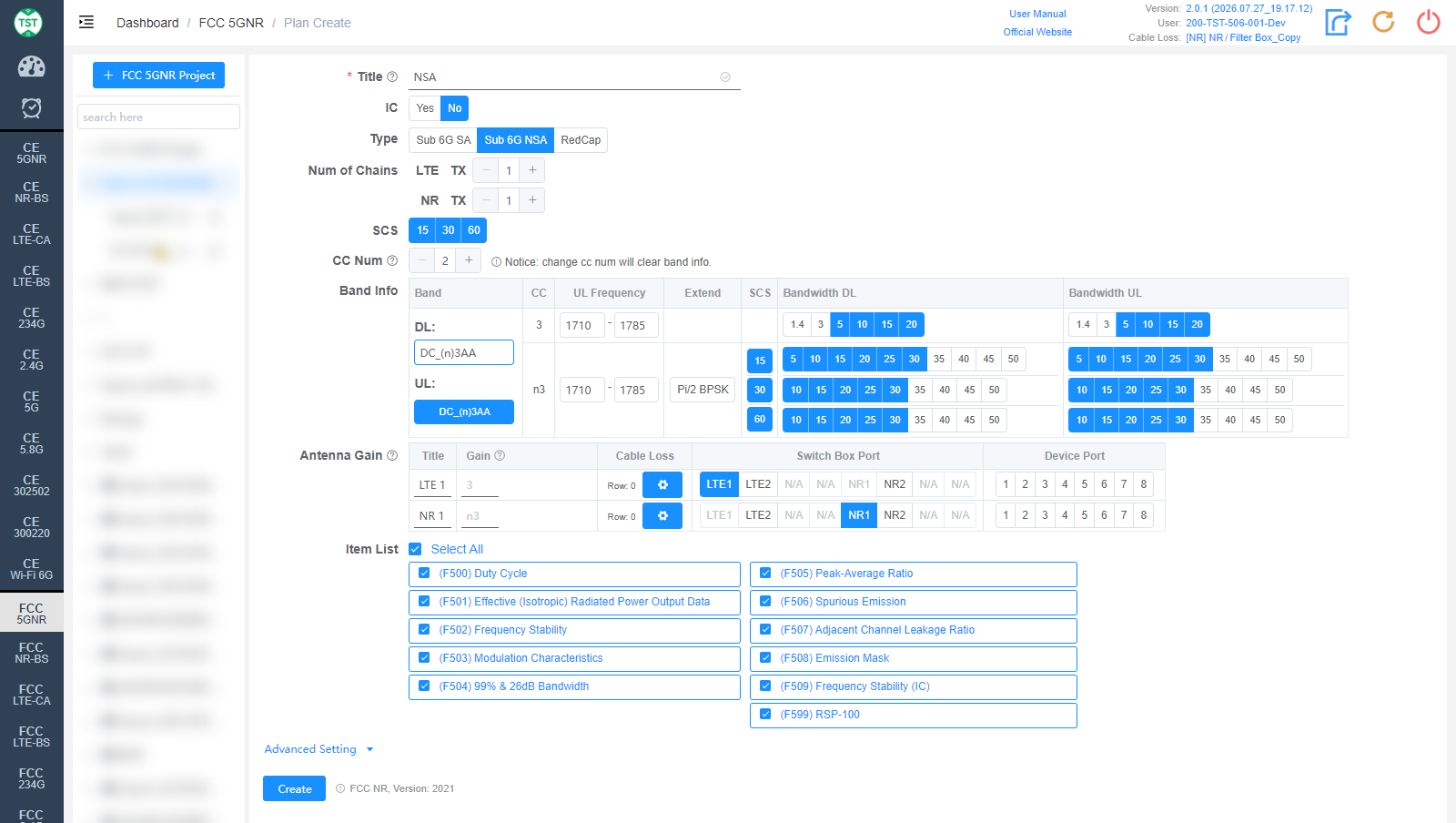

Sub 6G NSA
NSA (EN-DC) 模式下，以下字段与 SA 不同：
Num of Chains: 分别设置 LTE TX 和 NR TX 的发射链路数
CC Num: 载波数量。注意：修改 CC Num 会清空已填写的 Band Info
Band Info: 选择 EN-DC 频段组合 (如 DC_(n)3AA / DC_(n)5AA / DC_(n)41AA 等)，选择后表格会分别列出 DL (LTE 锚点) 与 UL (NR) 两行：
CC: 各载波对应的频段
UL Frequency: 上行频率范围 (MHz)
Extend: 扩展配置 (如 Pi/2 BPSK)
SCS / Bandwidth DL / Bandwidth UL: 每个 SCS 对应的上下行带宽选择
Antenna Gain: LTE 与 NR 天线分别配置 (行标题为 LTE 1 / NR 1 等)，Switch Box Port 分别选择 LTE1 / NR1 等对应端口
其余字段 (Item List / UE Control / UE Connect 等) 与 SA 相同。

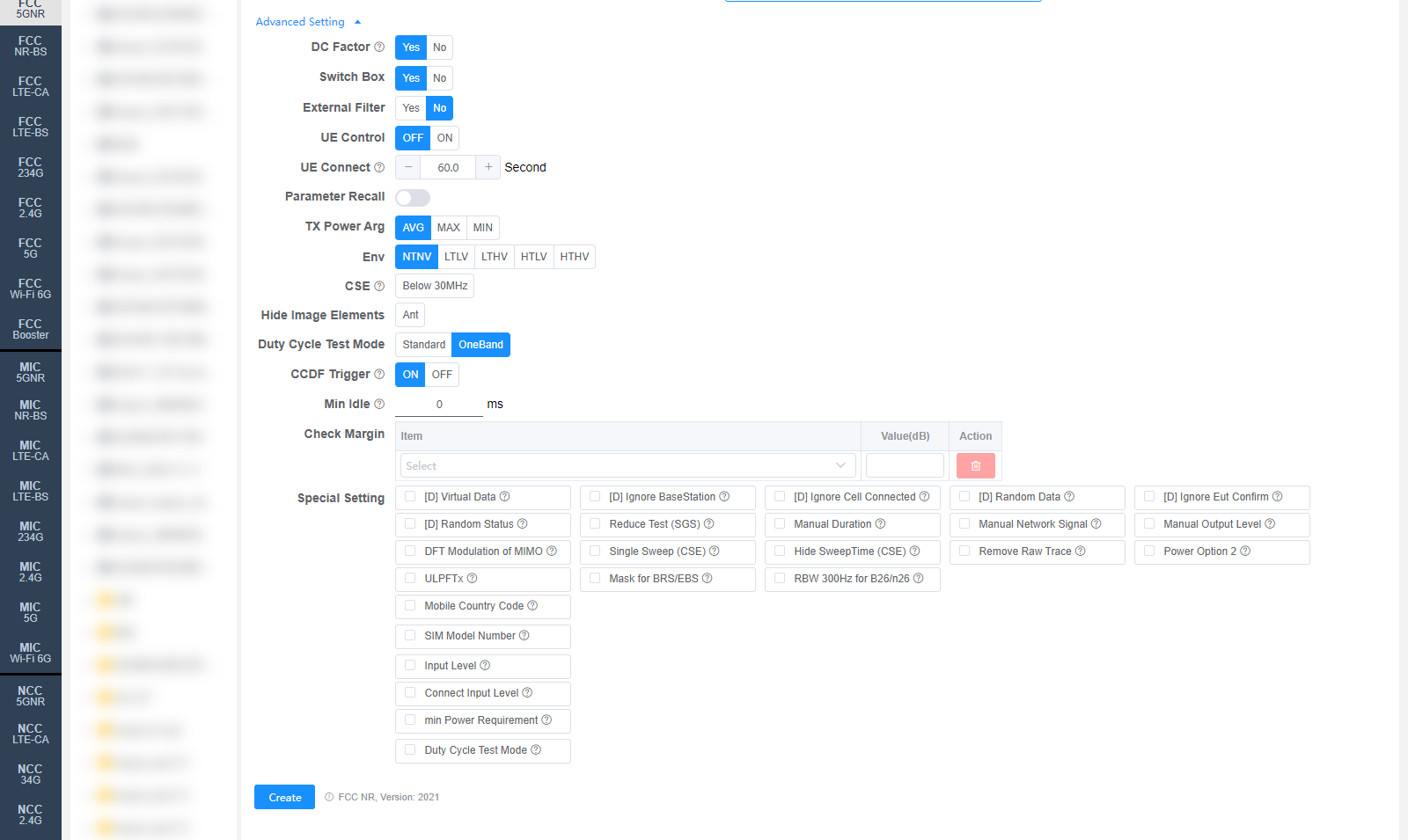

Advanced Setting
Advanced Setting 中的所有设定一般情况下保持默认值即可，只有测试结果异常或有特殊测试需求时才需要调整。
DC Factor: 是否启用占空比系数修正，默认 Yes。用于杂散发射测试
Switch Box: 是否使用 Switch Box (射频切换开关)，默认 Yes
External Filter: 测试时是否在射频链路中使用外部滤波器，默认 No
Parameter Recall: 是否调用基站模拟器中存储的参数配置文件。如果需要调用，请填入配置文件的路径与名称
TX Power Arg: 发射功率取值方式，可选 AVG / MAX / MIN (平均值 / 最大值 / 最小值)
Env: 所需测试的环境条件，可多选：NTNV / LTLV / LTHV / HTLV / HTHV (常温常压 / 低温低压 / 低温高压 / 高温低压 / 高温高压)
CSE: 传导杂散发射设置。Below 30MHz 开启后额外测试 9 kHz ~ 150 kHz / 150 kHz ~ 10 MHz / 10 MHz ~ 30 MHz 三段。默认值可在 Setting 页面修改
Hide Image Elements: 选择需要在报告图片中隐藏的元素 (如 Ant 天线标记)
Duty Cycle Test Mode: 占空比测试模式，可选 Standard / OneBand。OneBand: 一个模式只测量一个占空比
CCDF Trigger: CCDF 触发模式，默认 ON。如果使用 R&S 信号与频谱分析仪，请确保正确接线；默认值可在 Setting 页面修改
Min Idle: 占空比测试的最小空闲时间 (ms)，默认 0
Check Margin: 测试余量检查。选择 Item 并填写 Value(dB)，当测试结果与限值的余量小于设定值时，系统会进行标记提示
Special Setting: 特殊设置，带 [D] 前缀的为调试 (Debug) 选项，正常测试时无需勾选：
[D] Virtual Data / [D] Ignore BaseStation / [D] Ignore Cell Connected / [D] Random Data / [D] Ignore Eut Confirm / [D] Random Status: 调试选项 (虚拟数据 / 忽略基站 / 忽略小区连接 / 随机数据 / 忽略 EUT 确认 / 随机状态)
Reduce Test (SGS): 精简测试 (SGS Lite V1)
Manual Duration: 手动设置 Duration，系统不再对 MT8000 下发该设置
Manual Network Signal: 手动设置 Network Signal，系统不再向基站下发该设置
Manual Output Level: 手动设置 Output Level，系统不再向基站下发该设置
DFT Modulation of MIMO: MIMO 时测试 DFT 调制 (FCC/MIC 5G NR MIMO)
Single Sweep (CSE): CSE 使用单次扫描。修改后需重新测试 (ReTest) 才能生效
Hide SweepTime (CSE): 隐藏 CSE 的扫描时间。修改后需重新计算 (ReCalc) 才能生效
Remove Raw Trace: F506 报告中移除原始 trace 并隐藏 RBW/VBW
Power Option 2: CBSD 频段功率测试使用 Option 2
引用法规 (显示在 Create 按钮旁)：FCC NR, Version: 2021
