创建测试计划 - CE 302502
CE 302502 选件用于 5.8 GHz 固定宽带数据传输系统 (BFWA) 的欧盟 CE (RED) 认证测试，依据 EN 302 502。

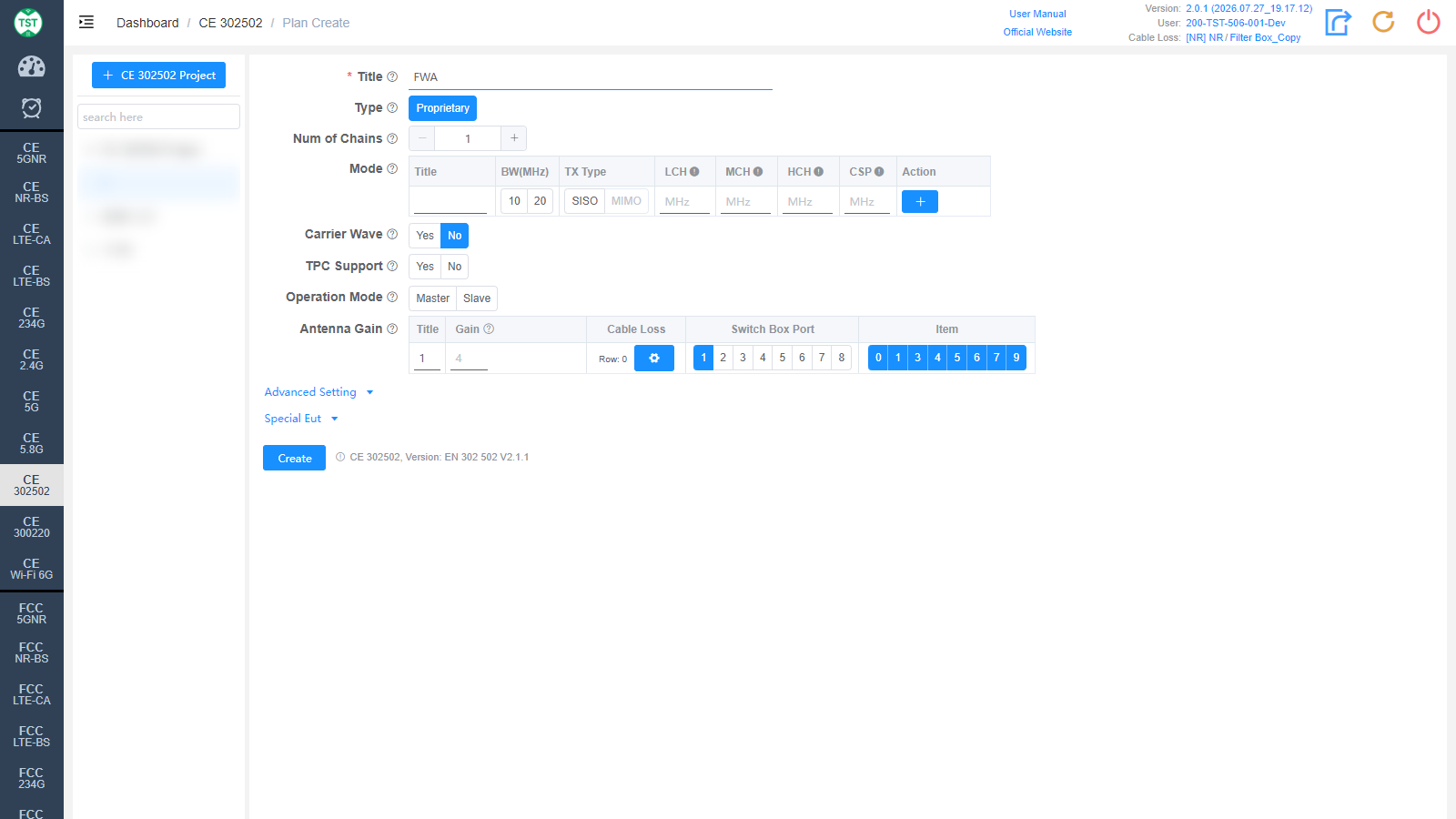

基础设置
Title: 测试计划名称，由用户自行输入
Type: 技术类别，Proprietary (自定义配置)
Num of Chains: 产品有几条发射链路 (几根天线)
Mode: 自定义模式表：
Title: mode 编号，可根据客户要求手动输入其他名称
BW(MHz): 信道带宽，可选 10 / 20 MHz
TX Type: 传输类型，SISO / MIMO
LCH / MCH / HCH: 低 / 中 / 高信道频率设定 (MHz)
CSP: 信道间隔 (Channel Spacing)
Action: 用于添加 / 删除模式配置行
Carrier Wave: 产品是否支持载波发射。如果选择 Yes，则频率误差会使用载波模式进行测量
TPC Support: 确认产品是否支持 TPC (Transmit Power Control，发射功率控制)。影响功率相关限值
Operation Mode: 产品的工作模式：Master (主设备，主动进行信道检测) / Slave (从设备)
Antenna Gain:
Title: 天线的编号，默认按照 1, 2, 3, 4... 依次命名
Gain: 各天线的增益大小
Cable Loss: 从产品天线端口到 Switch Box 或 SA (频谱仪) 之间的射频线的线损。如何创建常用线损
Switch Box Port: 产品天线所连接的切换开关的端口号
Item: 各天线需要测试的项目，编号对应如下：
(C30250200) Duty Cycle — 占空比
(C30250201) Frequency Error — 频率误差
(C30250203) Transmitter RF Output Power — 发射机射频输出功率
(C30250204) EIRP Spectral Power Density — EIRP 功率谱密度
(C30250205) Transmitter Unwanted Emissions Outside The 5 725 MHz To 5 875 MHz Band — 5725 ~ 5875 MHz 频段外的发射机无用发射
(C30250206) Transmitter Unwanted Emissions Within The 5 725 MHz To 5 875 MHz Band — 5725 ~ 5875 MHz 频段内的发射机无用发射
(C30250207) Receiver Spurious Emissions — 接收机杂散发射
(C30250209) Receiver Blocking — 接收机阻塞
软件已根据技术特点预选默认测试项目。注：部分 item 之间存在测试参数相互引用的情况，建议直接使用默认 item 创建测试计划。

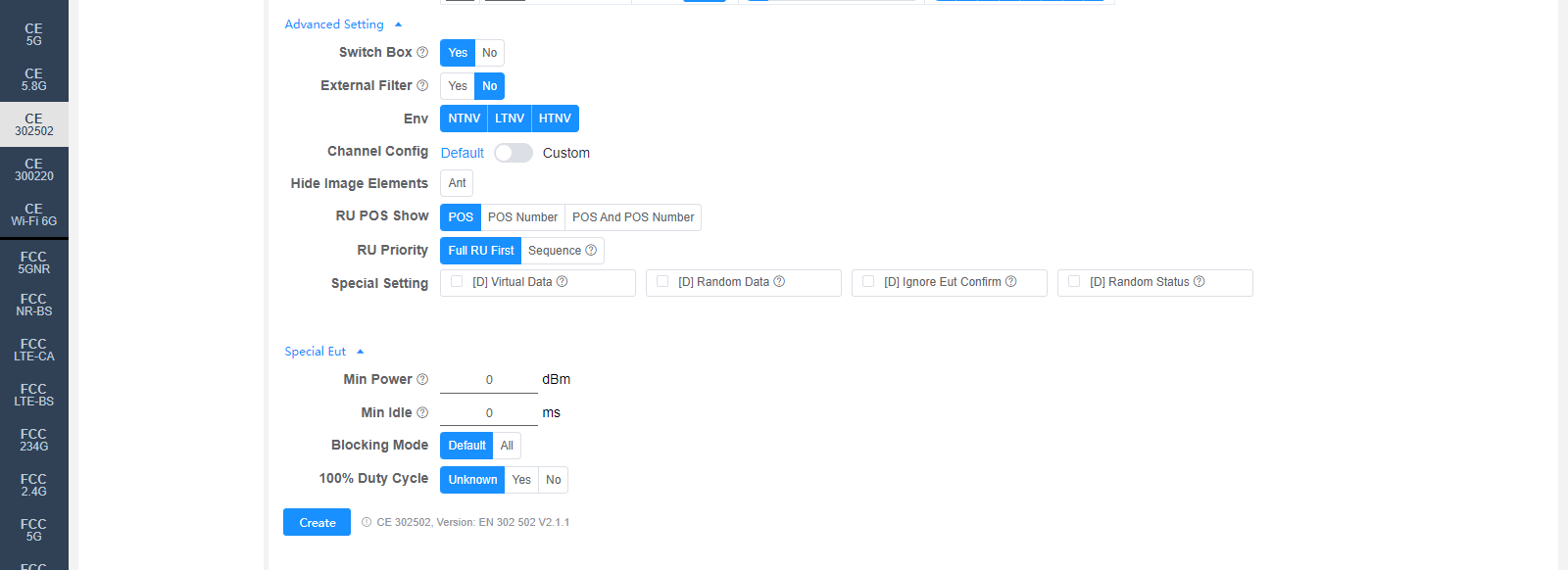

Advanced Setting 和 Special Eut 设置
以下设定一般情况下保持默认值即可，只有测试结果异常或有特殊测试需求时才需要调整。
Switch Box: 是否使用 Switch Box。如果没有采购 Switch Box，此项选 No，产品直接连接到频谱仪进行测试
External Filter: 测试时是否在射频链路中使用外部滤波器
Env: 所需测试的环境条件，可多选：NTNV / LTNV / HTNV (常温常压 / 低温常压 / 高温常压)
Channel Config: 信道配置，Default (默认) 或 Custom (手动自定义信道)
Hide Image Elements: 选择需要在报告图片中隐藏的元素 (如 Ant 天线标记)
RU POS Show: 报告中 RU 位置的展示方式：POS / POS Number / POS And POS Number
RU Priority: RU 测试优先级：Full RU First / Sequence
Special Setting: 特殊设置，带 [D] 前缀的为调试 (Debug) 选项，正常测试时无需勾选：
[D] Virtual Data / [D] Random Data / [D] Ignore Eut Confirm / [D] Random Status: 调试选项
Min Power: 设置最小功率 (dBm)，0 代表自动
Min Idle: 最小空闲时间 (ms)
Blocking Mode: 接收机阻塞测试模式：Default / All
100% Duty Cycle: 样品占空比是否为 100% (Unknown / Yes / No)，仅当系统对占空比的判定错误时才需要选择
引用法规 (显示在 Create 按钮旁)：CE 302502, Version: EN 302 502 V2.1.1
