创建测试计划 - FCC 234G
FCC 234G 选件用于蜂窝产品 (2G GSM / 3G WCDMA / 4G LTE) 的北美 FCC / IC (ISED) 认证测试。创建测试计划时先选择 Type (制式)，表单会根据所选制式显示对应的选项，下面按制式分别说明。

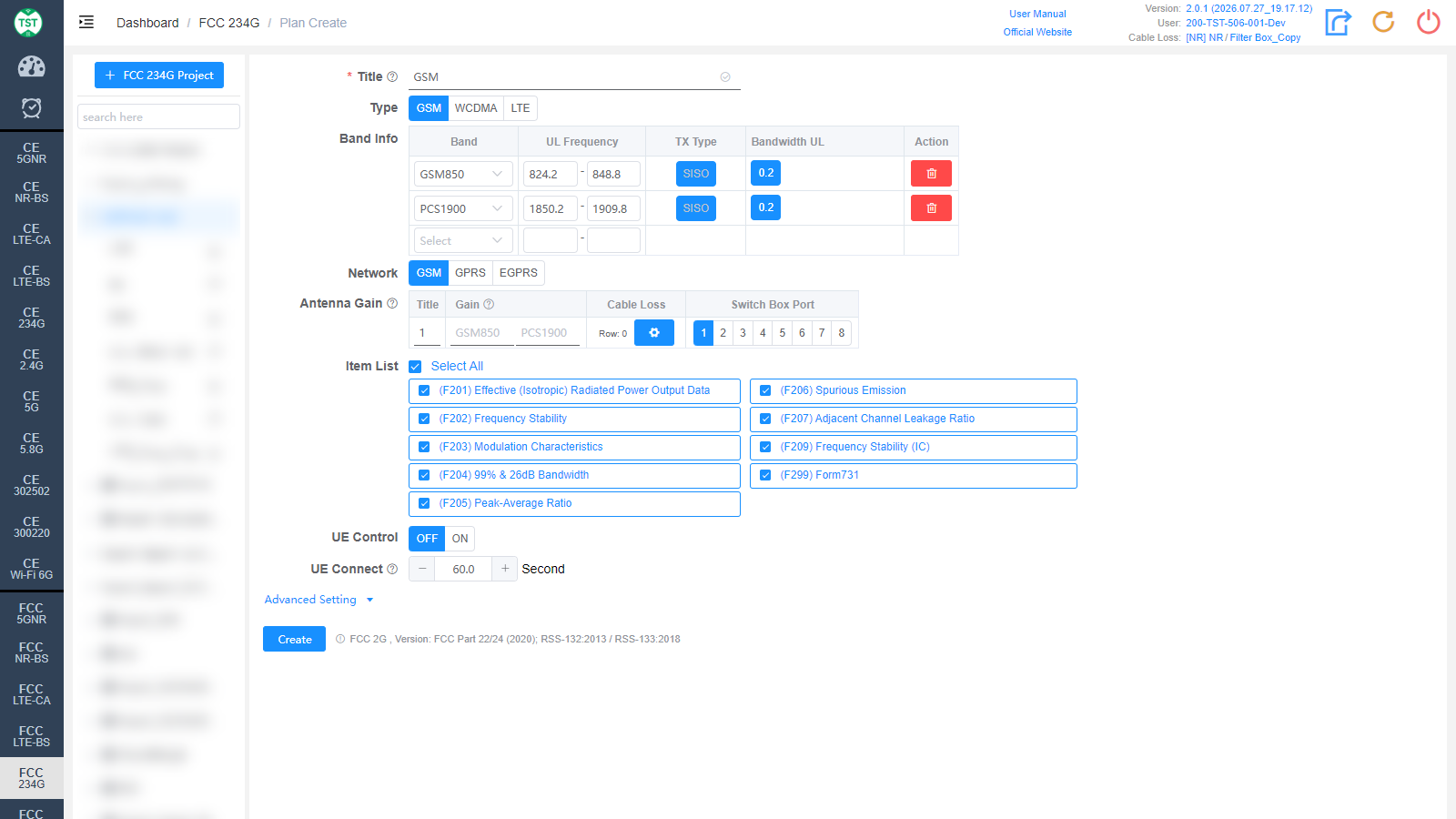

GSM
Title: 测试计划名称，由用户自行输入，如 GSM / B2 / LTE-Ant1 等
Type: 技术类别，此处选择 GSM
Band Info: 产品支持的工作频段，每行对应一个频段：
Band: 频段名称，北美 GSM 可选 GSM850 / PCS1900。下拉选择后系统会自动填入对应的上行频率
UL Frequency: 该频段的上行频率范围 (MHz)，由系统自动填入，也可手动修改
TX Type: 发射类型，固定为 SISO
Bandwidth UL: 上行信道带宽，GSM 固定为 0.2 (200 kHz)
Action: 点击红色删除图标可移除该频段行；在最下方的 Select 下拉菜单中选择频段可新增一行
Network: 产品支持的网络模式，可多选：GSM / GPRS / EGPRS。请按产品实际支持情况选择
Antenna Gain: 天线增益及线损配置
Title: 天线编号，默认按 1, 2, 3, 4... 依次命名，也可根据客户要求手动输入其他名称
Gain: 各天线在相应频段的增益 (dBi)。手机、平板等内置天线产品一般填 0
Cable Loss: 从产品天线端口到 Switch Box (切换开关) 或频谱仪之间射频线的线损。如何创建常用线损
Switch Box Port: 产品天线所连接的切换开关端口号，比如 Ant1 接到了 port 1，Ant2 接到了 port 2
Row: 点击数字可修改天线行数 (即天线数量)，点击右侧齿轮图标可管理线损详情
Item List: GSM (FCC 2G) 包含的测试项目，默认全选：
(F201) Effective (Isotropic) Radiated Power Output Data — 有效 (全向) 辐射功率
(F202) Frequency Stability — 频率稳定度
(F203) Modulation Characteristics — 调制特性
(F204) 99% & 26dB Bandwidth — 99% 占用带宽与 26 dB 带宽
(F205) Peak-Average Ratio — 峰均比
(F206) Spurious Emission — 杂散发射
(F207) Adjacent Channel Leakage Ratio — 邻道泄漏功率比
(F209) Frequency Stability (IC) — 频率稳定度 (加拿大 IC 要求)
(F299) Form731 — FCC Form 731 报告表单
注：部分 item 之间存在测试参数相互引用的情况，如果只勾选部分 item，可能会出现测试无法进行的情况，建议直接使用默认 item 创建测试计划。
UE Control: 是否由软件自动控制样品，默认 OFF。OFF 时测试过程中需人工控制样品状态 (如重启、飞行模式等)
UE Connect: UE 连接等待时间 (秒)，默认 60。即 UE 接入基站模拟器或开机启动的超时时间

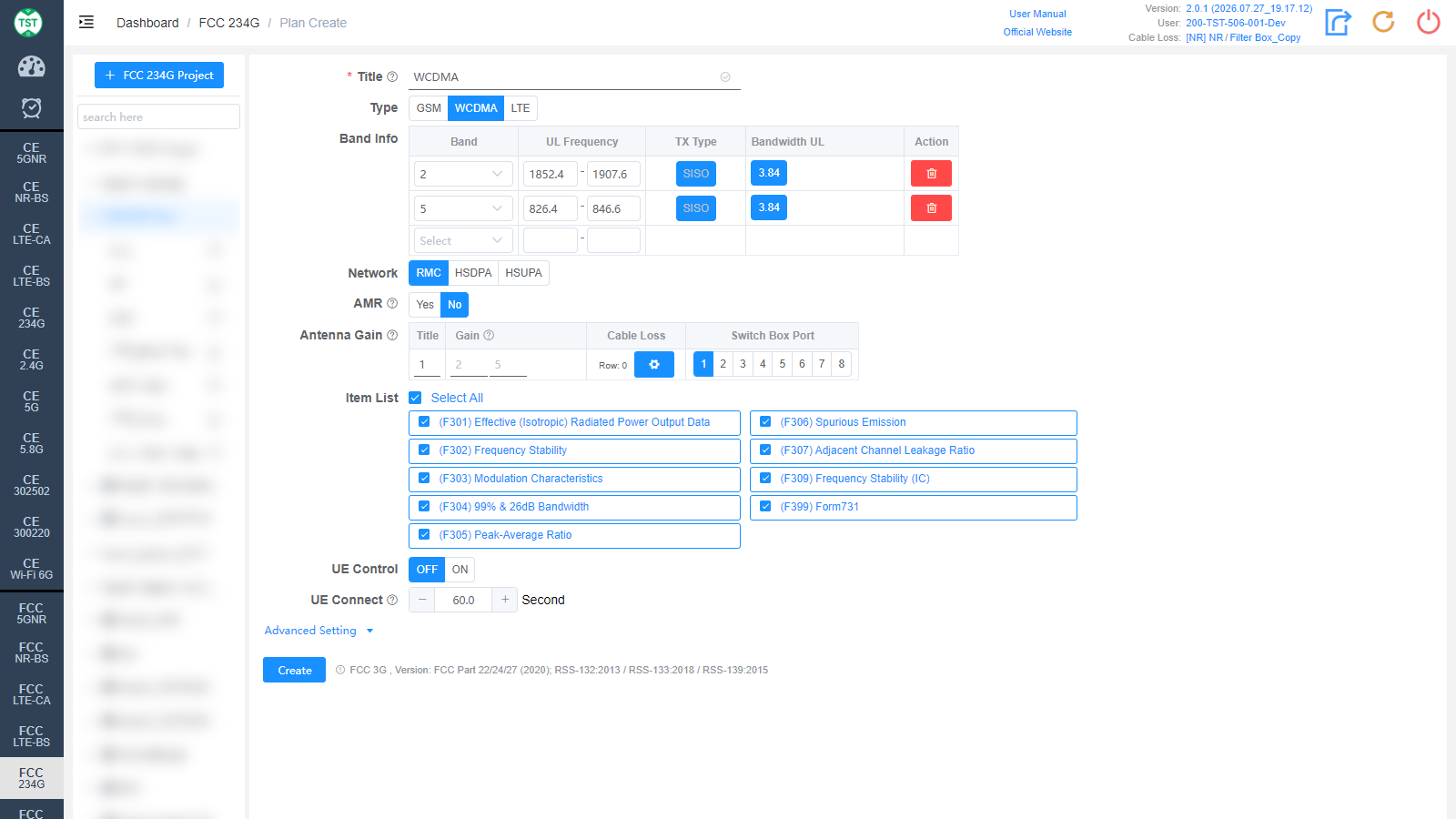

WCDMA
Type: 技术类别，此处选择 WCDMA
Band Info: 产品支持的 WCDMA 频段，如 Band 2 / 4 / 5。Bandwidth UL 固定为 3.84 (WCDMA 码片速率 3.84 Mcps)，其余各列与 GSM 相同
Network: 产品支持的网络模式，可多选：RMC / HSDPA / HSUPA
AMR: 产品是否支持 AMR (Adaptive Multi-rate 自适应多速率) 语音，默认 No。AMR 用于语音连接。选择 Network 后此选项才会显示
Item List: WCDMA (FCC 3G) 包含的测试项目，默认全选：
(F301) Effective (Isotropic) Radiated Power Output Data — 有效 (全向) 辐射功率
(F302) Frequency Stability — 频率稳定度
(F303) Modulation Characteristics — 调制特性
(F304) 99% & 26dB Bandwidth — 99% 占用带宽与 26 dB 带宽
(F305) Peak-Average Ratio — 峰均比
(F306) Spurious Emission — 杂散发射
(F307) Adjacent Channel Leakage Ratio — 邻道泄漏功率比
(F309) Frequency Stability (IC) — 频率稳定度 (加拿大 IC 要求)
(F399) Form731 — FCC Form 731 报告表单
Title / Antenna Gain / UE Control / UE Connect 与 GSM 相同，不再赘述。

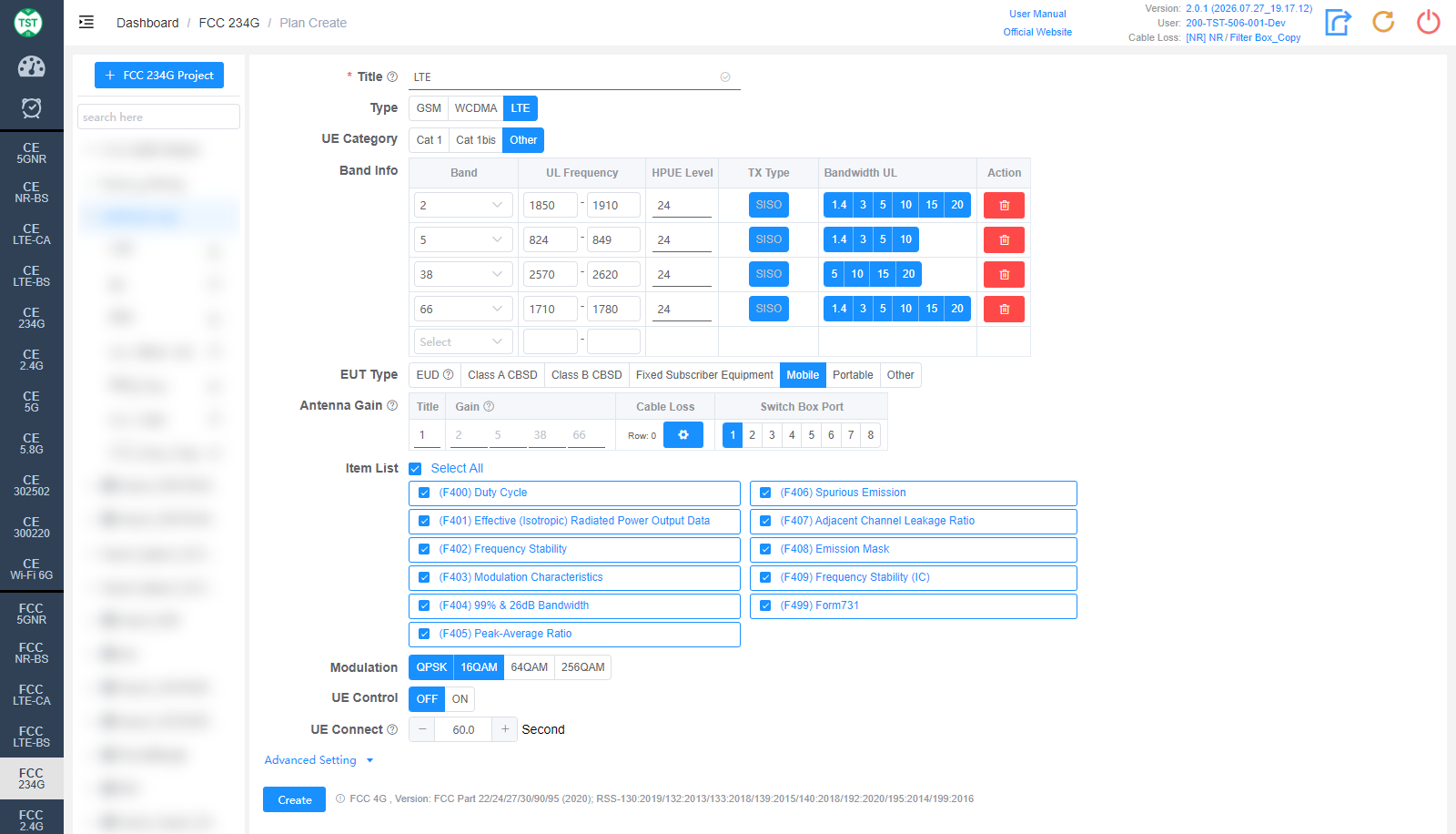

LTE
Type: 技术类别，此处选择 LTE
UE Category: UE (用户设备) 的 LTE 类别，默认 Other：
Cat 1: LTE Category 1，低速率物联网类别
Cat 1bis: Category 1bis，仅有一条接收天线的单天线变体，常见于 IoT 模组
Other: 其他类别，适用于 Cat 1 / Cat 1bis 以外的设备
Band Info: 产品支持的 LTE 频段，相比 GSM / WCDMA 多了 HPUE Level 列：
Band: LTE 频段编号，如 Band 2 / 5 / 38 / 66 等。部分频段对 EUT Type 有约束，下拉列表中会直接标注，如 Band 5 标注 "EUT Type: FCC: Other; IC: Mobile, Portable"
UL Frequency: 上行频率范围 (MHz)，由系统自动填入
HPUE Level: High Power UE (高功率 UE) 的功率等级 (dBm)，默认 24。若产品不支持 HPUE，保持默认值即可
TX Type: 发射类型，固定为 SISO
Bandwidth UL: 该频段支持的上行信道带宽 (MHz)，可多选，如 1.4 / 3 / 5 / 10 / 15 / 20。可选项随频段变化，请按产品实际支持情况选择
EUT Type: 被测设备类型，影响适用的法规条款和限值：
EUD: End User Device，面向终端用户的设备
Class A CBSD / Class B CBSD: A 类 / B 类公民宽带无线电服务设备 (CBRS，适用于 Band 48 等)
Fixed Subscriber Equipment: 固定用户设备
Mobile: 移动设备
Portable: 便携式设备
Other: 其他类型
Item List: LTE (FCC 4G) 包含的测试项目，默认全选：
(F400) Duty Cycle — 占空比
(F401) Effective (Isotropic) Radiated Power Output Data — 有效 (全向) 辐射功率
(F402) Frequency Stability — 频率稳定度
(F403) Modulation Characteristics — 调制特性
(F404) 99% & 26dB Bandwidth — 99% 占用带宽与 26 dB 带宽
(F405) Peak-Average Ratio — 峰均比
(F406) Spurious Emission — 杂散发射
(F407) Adjacent Channel Leakage Ratio — 邻道泄漏功率比
(F408) Emission Mask — 发射频谱模板
(F409) Frequency Stability (IC) — 频率稳定度 (加拿大 IC 要求)
(F499) Form731 — FCC Form 731 报告表单
Modulation: 产品支持的调制方式，可多选：QPSK / 16QAM / 64QAM / 256QAM，默认已选 QPSK + 16QAM。请按产品规格书实际支持的调制方式选择
Title / Antenna Gain / UE Control / UE Connect 与 GSM 相同，不再赘述。

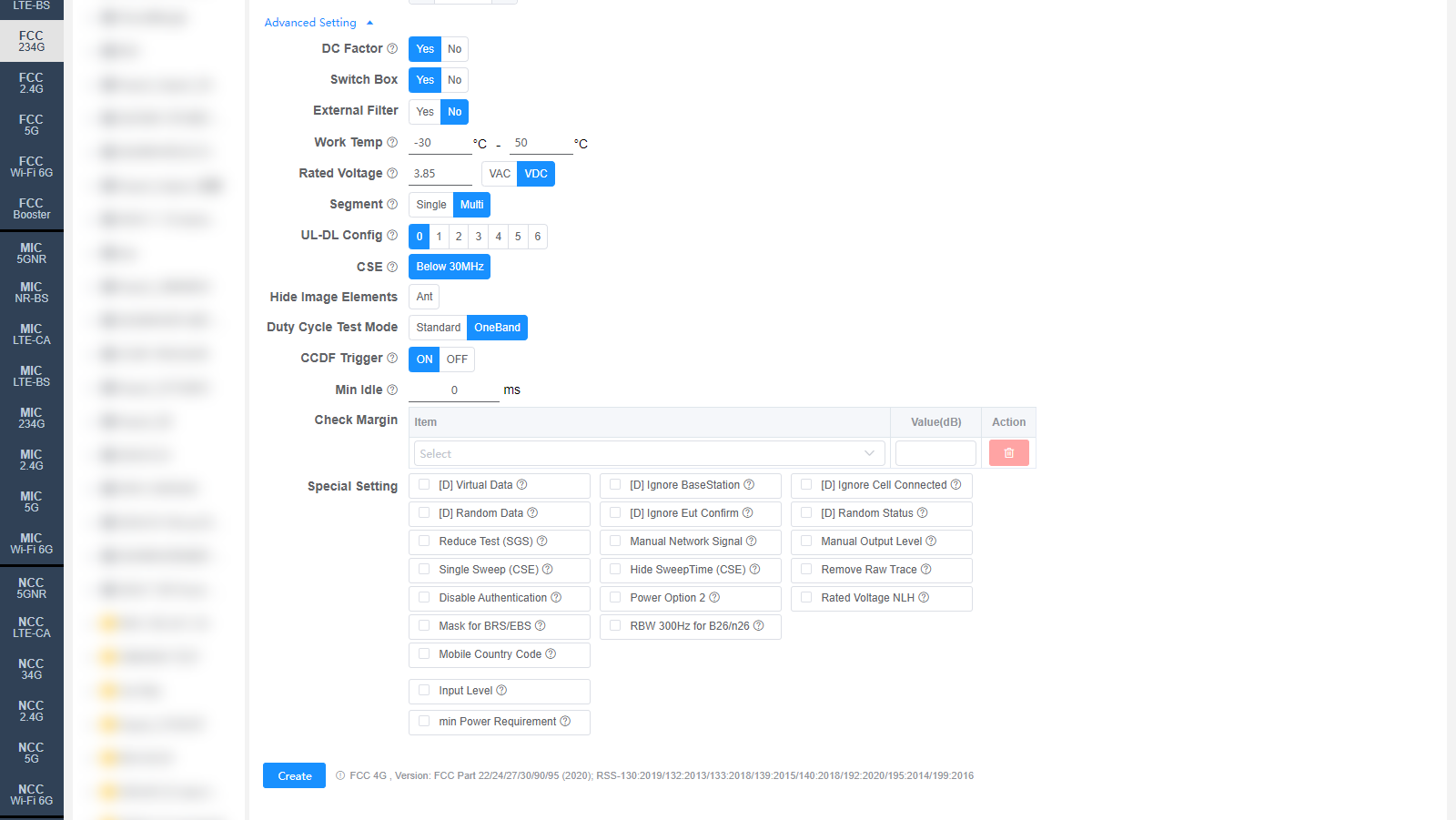

Advanced Setting
Advanced Setting 中的所有设定一般情况下保持默认值即可，只有测试结果异常或有特殊测试需求时才需要调整。上图以 LTE 为例，GSM / WCDMA 的字段略有差异，差异项已在下方标注。
DC Factor (GSM / LTE): 是否启用占空比系数修正，默认 Yes。用于杂散发射测试 (适用于 GSM 或 LTE TDD)
Switch Box: 是否使用 Switch Box (射频切换开关)，默认 Yes。如果没有采购 Switch Box，此项选 No，产品直接连接到频谱仪进行测试
External Filter: 测试时是否在射频链路中使用外部滤波器，默认 No
Work Temp: 产品正常工作的温度范围 (°C)，默认 -30 ~ 50。影响频率稳定度测试
Rated Voltage: 产品的额定工作电压，默认 3.85 VDC，可选 VAC (交流) 或 VDC (直流)。影响频率稳定度测试
PDP (仅 GSM): 是否启用 PDP (Packet Data Protocol) Context，默认 No
Uplink Slot (仅 GSM): 上行时隙数，可选 1 / 2 / 3 / 4，默认 4。用于 F205 峰均比测试
Segment (仅 LTE): 频段分段方式，可选 Single / Multi，默认 Multi。用于 F406 频段边缘 (band edge) 测试
UL-DL Config (仅 LTE): LTE TDD 上下行子帧配置 (0 ~ 6)，默认 0，对应 3GPP 定义的 TDD UL-DL 配置。仅对 TDD 制式有效，FDD 产品此项不影响测试
CSE: 传导杂散发射 (Conducted Spurious Emissions) 设置。Below 30MHz 默认开启，将额外测试 9 kHz ~ 150 kHz / 150 kHz ~ 10 MHz / 10 MHz ~ 30 MHz 三段。默认值可在 Setting 页面修改
Hide Image Elements: 选择需要在报告图片中隐藏的元素 (如 Ant 天线标记)
Duty Cycle Test Mode: 占空比测试模式，可选 Standard (标准模式) 或 OneBand (单频段快速模式)，默认 OneBand
CCDF Trigger: CCDF (互补累积分布函数) 触发模式，默认 ON。如果选择 ON 且使用 R&S 信号与频谱分析仪，请确保正确接线；默认值可在 Setting 页面修改
Min Idle: 占空比测试的最小空闲时间 (ms)，默认 0
Check Margin: 测试余量检查。选择 Item 并填写 Value(dB)，当测试结果与限值的余量小于设定值时，系统会进行标记提示
Special Setting: 特殊设置，带 [D] 前缀的为调试 (Debug) 选项，正常测试时无需勾选：
[D] Virtual Data: 系统将使用虚拟数据
[D] Ignore BaseStation: 系统将忽略基站
[D] Ignore Cell Connected: 系统将忽略小区连接状态
[D] Random Data: 系统将使用随机数据
[D] Ignore Eut Confirm: 系统将忽略 EUT 确认
[D] Random Status: 系统将使用随机状态
Reduce Test (SGS): 精简测试 (SGS Lite V1)
Manual Network Signal: 手动设置 Network Signal，系统不再向基站下发该设置
Manual Output Level: 手动设置 Output Level，系统不再向基站下发该设置
Single Sweep (CSE): CSE 使用单次扫描。修改后需重新测试 (ReTest) 才能生效
Hide SweepTime (CSE): 隐藏 CSE 的扫描时间。修改后需重新计算 (ReCalc) 才能生效
Remove Raw Trace: F406 报告中移除原始 trace 并隐藏 RBW/VBW
Disable Authentication: 在 attach 过程中禁用鉴权
Power Option 2: CBSD 频段功率测试使用 Option 2
Rated Voltage NLH: 未指定额定电压时，F402 / F409 测试显示 NV, LV, HV
Mask for BRS/EBS: Band 7 / 38 / 41 使用发射模板代替频段边缘测试
RBW 300Hz for B26/n26: 参考 KDB 971168 D02 Section VIII (c)，Part 90 (814-824 MHz)
Mobile Country Code: MCC (移动国家码)，范围 0-999，默认 1。适用于 Anritsu MT8000 / MT8821
Input Level: 输入电平 (dBm)
min Power Requirement: 最小功率要求，默认 0 dBm
引用法规 (随所选 Type 显示在 Create 按钮旁)：
- FCC 2G (GSM): FCC Part 22/24 (2020); RSS-132:2013 / RSS-133:2018
- FCC 3G (WCDMA): FCC Part 22/24/27 (2020); RSS-132:2013 / RSS-133:2018 / RSS-139:2015
- FCC 4G (LTE): FCC Part 22/24/27/30/90/95 (2020); RSS-130:2019 / 132:2013 / 133:2018 / 139:2015 / 140:2018 / 192:2020 / 195:2014 / 199:2016
