创建测试计划 - FCC Booster ​

FCC Booster 选件用于信号增强器 (Signal Booster，FCC Part 20) 类产品的北美 FCC / IC (ISED) 认证测试。测试链路涉及信号源 (VSG)、样品 (EUT) 与频谱仪 (SA)：由 VSG 灌入信号，测量经过增强器后的输出。

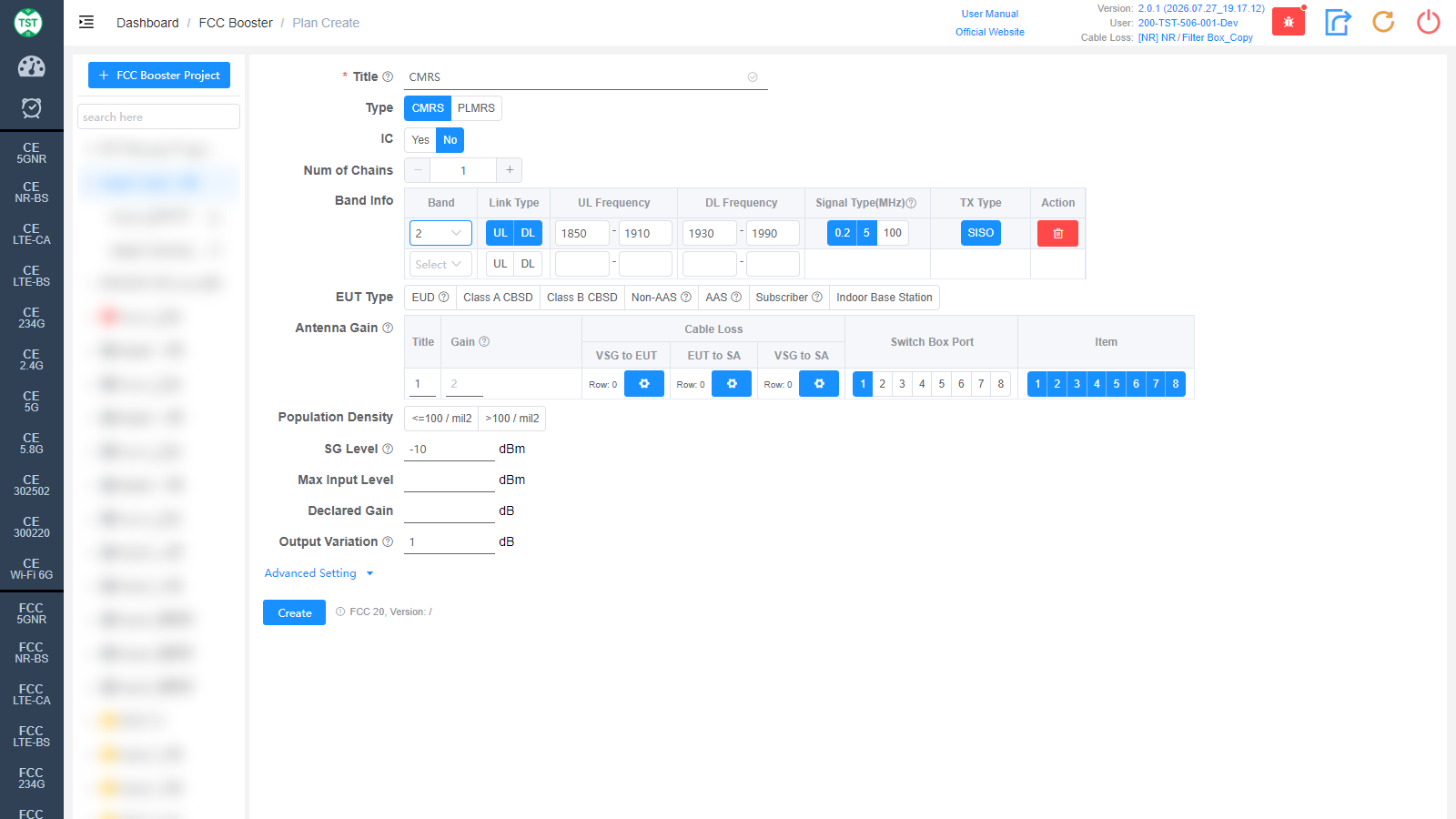

CMRS ​

FCC_Booster_CMRS_overview

  • Title: 测试计划名称，由用户自行输入

  • Type: 增强器类别：

    • CMRS: Commercial Mobile Radio Service，商用移动通信频段 (蜂窝频段) 增强器

    • PLMRS: Private Land Mobile Radio Service，专用陆地移动无线电频段增强器

  • IC: 是否需要同时按加拿大 IC (ISED) 要求进行测试，默认 No

  • Num of Chains: 产品的发射链路数

  • Band Info: 产品支持的工作频段，每行对应一个频段：

    • Band: 频段编号，如 Band 2 / 5 等。下拉选择后系统自动填入频率

    • Link Type: 链路方向，可多选 UL / DL (上行 / 下行)

    • UL Frequency / DL Frequency: 上行 / 下行频率范围 (MHz)，自动填入，可修改

    • Signal Type(MHz): 测试信号类型，可多选：0.2 (GMSK 0.2 MHz 窄带) / 5 (AWGN 5 MHz 宽带) / 100 (AWGN 100 MHz 宽带)

    • TX Type: 发射类型 SISO

    • Action: 删除频段行；最下方 Select 新增一行

  • EUT Type: 被测设备类型：

    • EUD: End User Device，终端用户设备

    • Class A CBSD / Class B CBSD: A 类 / B 类公民宽带无线电服务设备

    • Non-AAS: 非有源天线系统的固定站与基站

    • AAS: 有源天线系统的固定站与基站

    • Subscriber: 用户端设备

    • Indoor Base Station: 室内基站

  • Antenna Gain: 天线增益及线损配置：

    • Title / Gain: 天线编号、增益 (dBi)

    • Cable Loss - VSG to EUT: 信号源到样品之间的线损

    • Cable Loss - EUT to SA: 样品到频谱仪之间的线损

    • Cable Loss - VSG to SA: 信号源直连频谱仪的线损 (用于校准)。如何创建常用线损

    • Switch Box Port: 天线所连接的切换开关端口号

    • Item: 各天线需要测试的项目，编号对应如下：

      • (F2001) Out of band rejection — 带外抑制

      • (F2002) AGC threshold — AGC 阈值

      • (F2003) Input-versus-output signal comparison — 输入输出信号对比

      • (F2004) Input/output power and amplifier/booster gain — 输入输出功率与增益

      • (F2005) Out-of-band/out-of-block (including intermodulation) emissions — 带外/块外发射 (含互调)

      • (F2006) Spurious emissions — 杂散发射

      • (F2007) Frequency stability measurements — 频率稳定度

      • (F2008) Adjacent Channel Leakage Power — 邻道泄漏功率

  • Population Density: 使用地区的人口密度：<=100 / mil² / >100 / mil²。影响适用限值

  • SG Level: 信号源电平 (dBm)，默认 -10。用于带外抑制测试：电平需足够高，以确认带外抑制在整个扫描范围内高于本底噪声 20 dB 以上且不触发 AGC

  • Max Input Level: 最大输入电平 (dBm)

  • Declared Gain: 制造商申报的增益 (dB)

  • Output Variation: 输出变化量 (dB)，默认 1。用于 AGC 测试：提高输入电平，直到输入每增加 1 dB 输出不再随之增加 1 dB

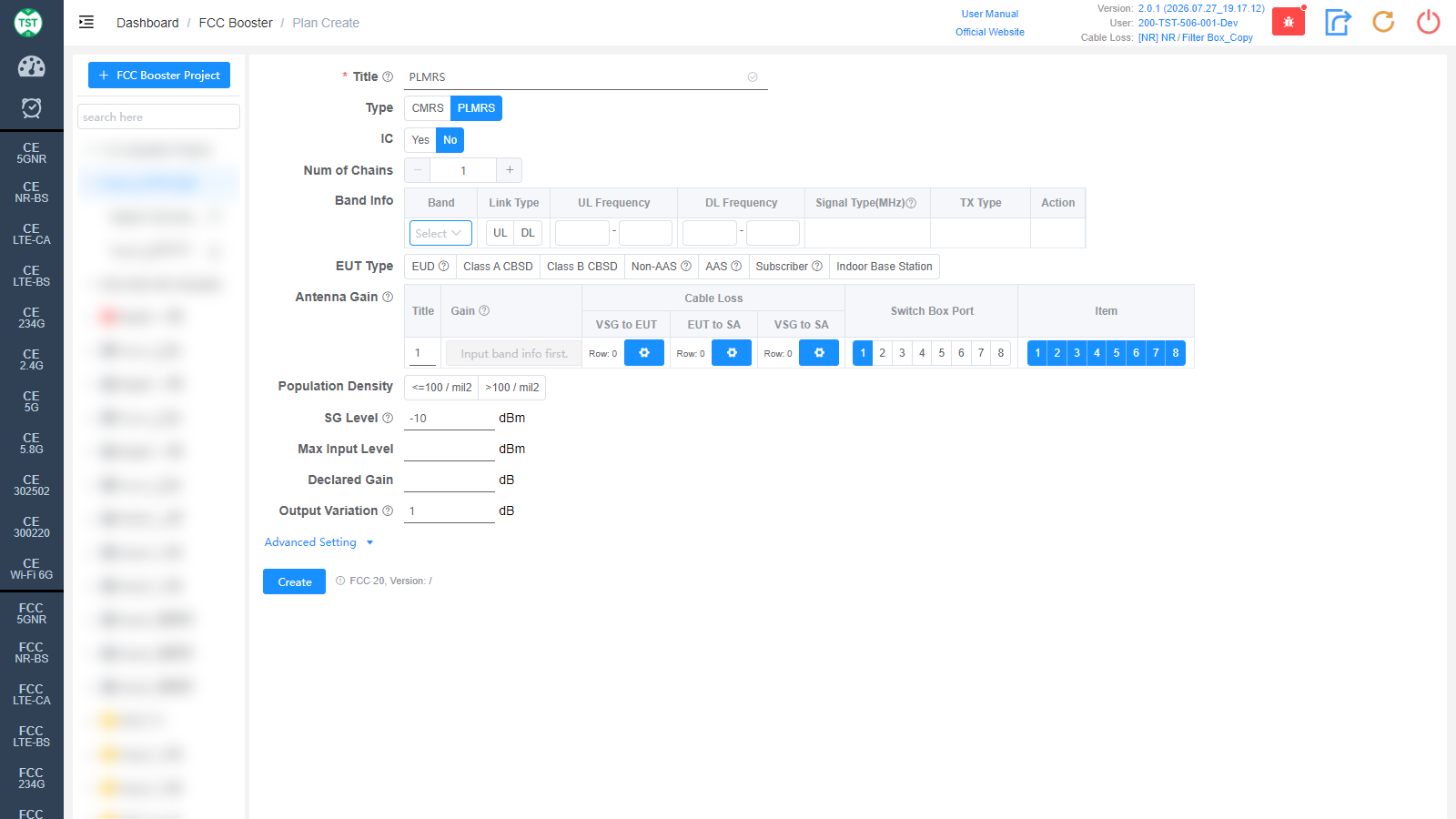

PLMRS ​

FCC_Booster_PLMRS_overview

PLMRS 类型的表单结构与 CMRS 相同，频段按产品实际支持的专用移动无线电频段填写。

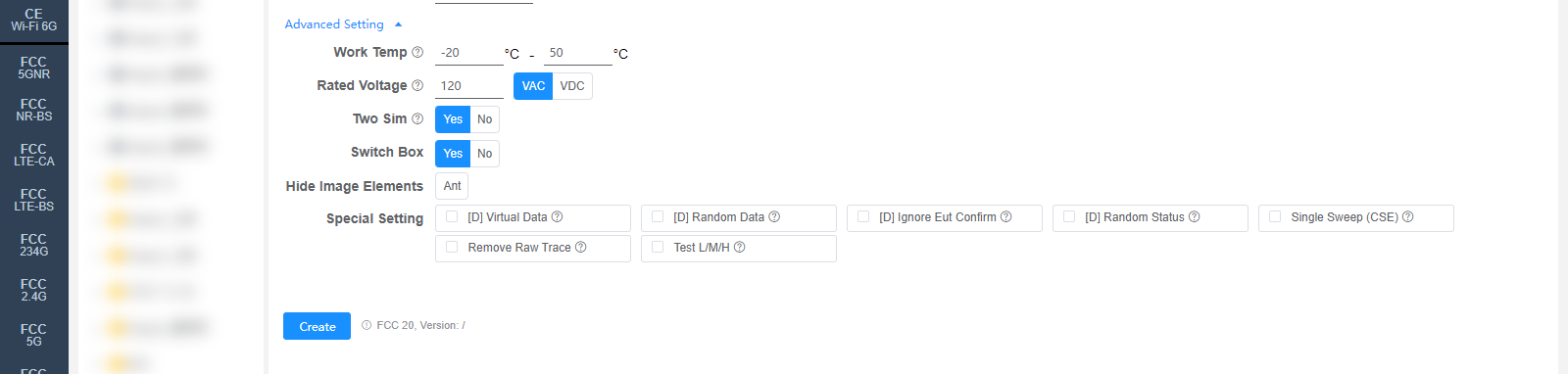

Advanced Setting ​

FCC_Booster_advanced

Advanced Setting 中的所有设定一般情况下保持默认值即可，只有测试结果异常或有特殊测试需求时才需要调整。

  • Work Temp: 产品正常工作的温度范围 (°C)。影响频率稳定度测试

  • Rated Voltage: 产品的额定工作电压 (VAC / VDC)。影响频率稳定度测试

  • Two Sim: 是否在通带内同时容纳两个信号进行测试，默认 Yes

  • Switch Box: 是否使用 Switch Box (射频切换开关)

  • Hide Image Elements: 选择需要在报告图片中隐藏的元素 (如 Ant 天线标记)

  • Special Setting: 特殊设置，带 [D] 前缀的为调试 (Debug) 选项，正常测试时无需勾选：

    • [D] Virtual Data / [D] Random Data / [D] Ignore Eut Confirm / [D] Random Status: 调试选项

    • Single Sweep (CSE): CSE 使用单次扫描。修改后需重新测试 (ReTest) 才能生效

    • Remove Raw Trace: 报告中移除原始 trace 并隐藏 RBW/VBW

    • Test L/M/H: 在 LCH / MCH / HCH 三个信道上测试带宽与功率 (用于 F2003 / F2004)

对应软件选件：FCC 20 (FCC Part 20)
