创建测试计划 - FCC WiFi 6G
FCC WiFi 6G 选件用于 6 GHz 频段 RLAN 产品 (Wi-Fi 6E / Wi-Fi 7 等) 的北美 FCC / IC (ISED) 认证测试。
基础设置

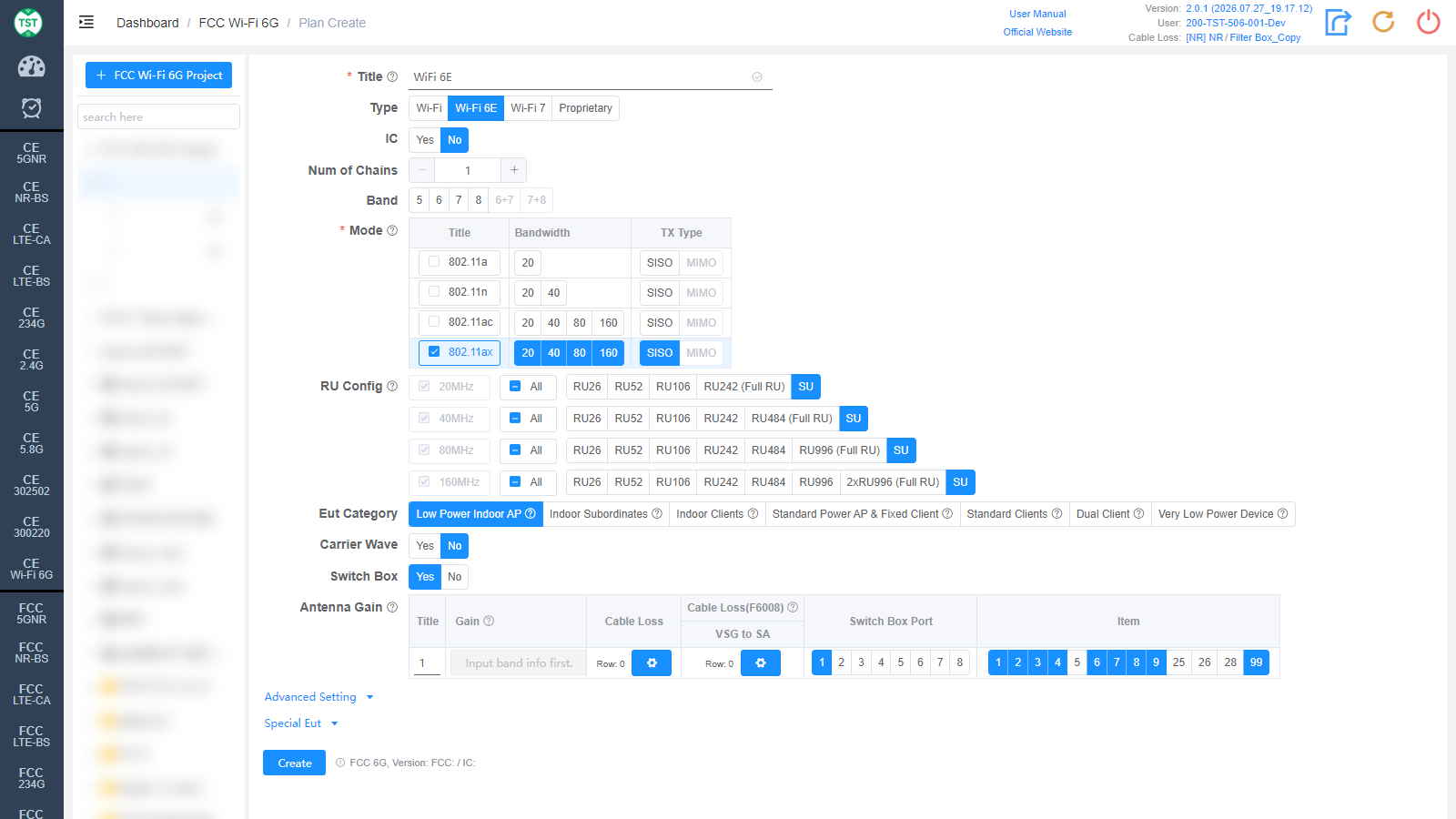

下图以 Wi-Fi 6E 为例。
Title: 测试计划名称，由用户自行输入
Type: 技术类别。标准技术选择对应的 Wi-Fi 制式，自定义产品选择 Proprietary：
Wi-Fi: 全部 802.11 模式 (a / n / ac / ax / be)
Wi-Fi 6E: 802.11a / n / ac / ax
Wi-Fi 7: 802.11be
Proprietary: 自定义产品
IC: 是否需要同时按加拿大 IC (ISED) 要求进行测试，默认 No
Num of Chains: 产品的发射链路数 (几根天线)
Band: 产品支持的 6 GHz 子频段，可多选：5 / 6 / 7 / 8 (对应 U-NII-5 ~ U-NII-8) 及跨频段组合 6+7 / 7+8
Mode: 产品支持的模式 (必选)。勾选模式后选择对应的 Bandwidth (20 / 40 / 80 / 160 MHz...) 和 TX Type (SISO / MIMO)
RU Config: 802.11ax / be 设备支持的 RU (Resource Unit) 配置，按带宽逐行选择。各带宽的 Full RU 为必选项，其他 RU 配置按产品实际支持情况选择，SU (Single User) 可单独勾选
Eut Category: 6 GHz 设备类别，对应 FCC 设备类别代码：
Low Power Indoor AP (6ID): 低功率室内接入点
Indoor Subordinates (6PP): 室内从属设备
Indoor Clients (6XD): 室内客户端
Standard Power AP & Fixed Client (6SD & 6FC): 标准功率接入点与固定客户端
Standard Clients (6FX): 标准功率客户端
Dual Client (6CD): 双模客户端
Very Low Power Device (6VL): 甚低功率设备
Carrier Wave: 产品是否支持载波发射。用于频率误差测试
Switch Box: 是否使用 Switch Box (射频切换开关)
Antenna Gain: 天线增益及线损配置：
Title / Gain: 天线编号、增益 (dBi)
Cable Loss: 产品天线端口到 Switch Box 或频谱仪之间的线损。如何创建常用线损
Cable Loss(F6008): F6008 CBP 测试专用线损
VSG to SA: 信号源到频谱仪之间的线损
Switch Box Port: 天线所连接的切换开关端口号
Item: 各天线需要测试的项目，编号对应如下：
(F6001) Duty Cycle — 占空比
(F6002) Bandwidth — 带宽
(F6003) Maximum Conducted Output Power — 最大传导输出功率
(F6004) Maximum Power Spectral Density — 最大功率谱密度
(F6005) Unwanted Emissions In Restricted Frequency Bands — 受限频段内的无用发射
(F6006) Frequency Stability — 频率稳定度
(F6007) Emission Mask — 发射频谱模板
(F6008) Contention Based Protocol — 基于竞争的协议 (CBP)
(F6009) Dual Client Test — 双模客户端测试
(F6025) Band Edge — 频段边缘
(F6026) Spurious Emission — 杂散发射
(F6028) Unwanted emissions in non-restriction bands — 非受限频段的无用发射
(F6099) Form731 — FCC Form 731 报告表单

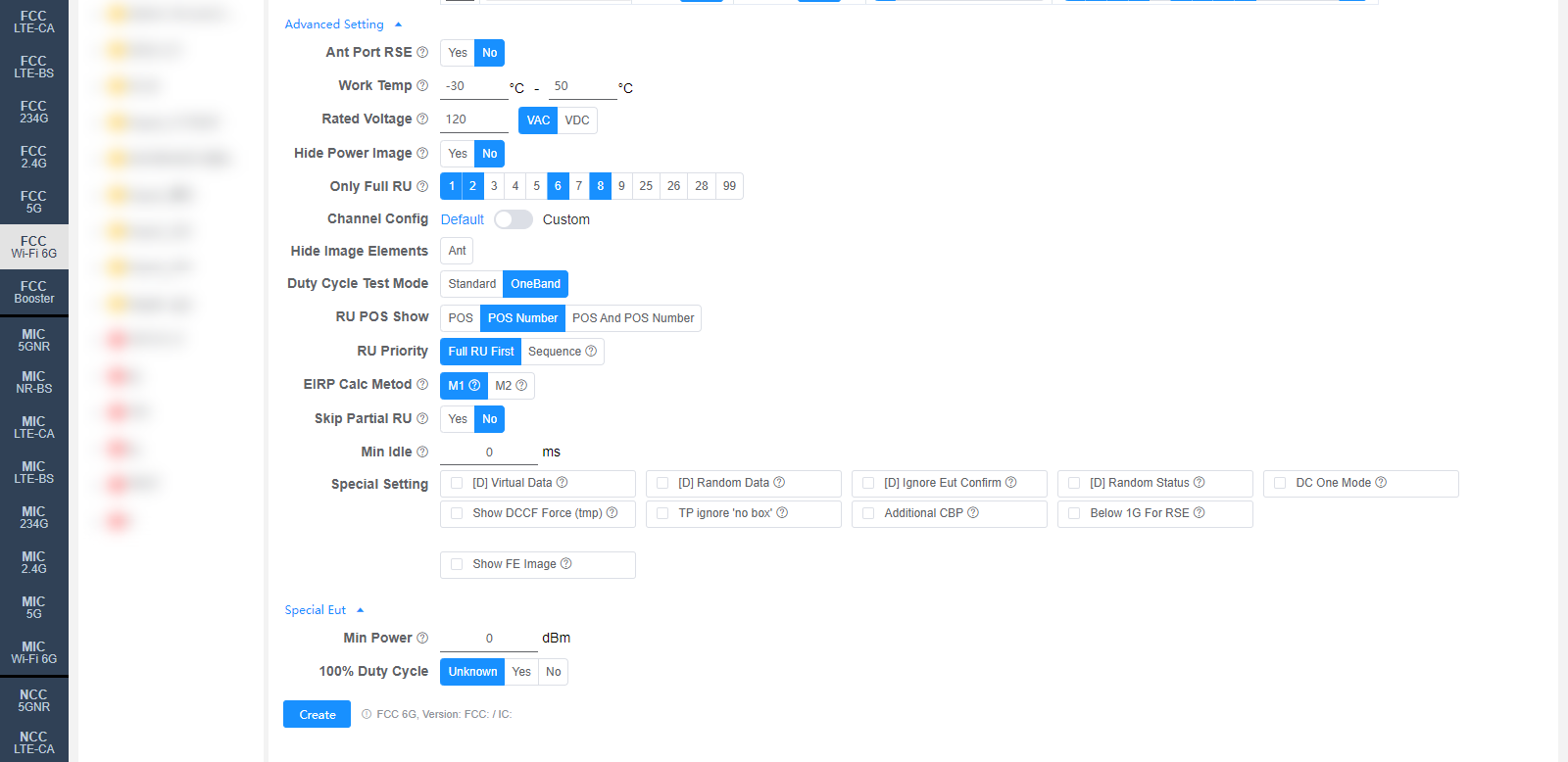

Advanced Setting 和 Special Eut 设置
以下设定一般情况下保持默认值即可，只有测试结果异常或有特殊测试需求时才需要调整。
Ant Port RSE: 是否需要执行天线端杂散测试。用于 F6005 受限频段无用发射。何谓天线端杂散测试
Work Temp: 产品正常工作的温度范围 (°C)，默认 -30 ~ 50。影响频率稳定度测试
Rated Voltage: 产品的额定工作电压，默认 120 VAC。影响频率稳定度测试
Hide Power Image: 是否在报告中隐藏功率图 (F6005)
Only Full RU: 勾选的项目只测试 Full RU
Channel Config: 信道配置，Default (默认) 或 Custom (手动自定义信道)
Hide Image Elements: 选择需要在报告图片中隐藏的元素 (如 Ant 天线标记)
Duty Cycle Test Mode: 占空比测试模式，可选 Standard / OneBand
RU POS Show: 报告中 RU 位置的展示方式：POS / POS Number / POS And POS Number
RU Priority: RU 测试优先级：Full RU First (Full RU 优先) 或 Sequence (按 RU26 → RU52 → RU106... 顺序)
EIRP Calc Metod: MIMO 的 EIRP 计算方法：
M1: EIRP (MIMO) = EIRP_ANT1 + EIRP_ANT2 (转成 mW 求和，再转换为 dBm)
M2: EIRP (MIMO) = Conducted Power_MIMO + Directional Gain
Skip Partial RU: 是否跳过 Partial RU 测试
Min Idle: 占空比测试的最小空闲时间 (ms)
Special Setting: 特殊设置，带 [D] 前缀的为调试 (Debug) 选项，正常测试时无需勾选：
[D] Virtual Data / [D] Random Data / [D] Ignore Eut Confirm / [D] Random Status: 调试选项
DC One Mode: 一个模式只测量一个占空比
Show DCCF Force (tmp): 临时选项，强制在 F6003 / F6004 的图中显示 DCCF
TP ignore 'no box': Test Priority 忽略"无切换开关"场景。默认在无切换开关场景下，定频天线优先级最低
Additional CBP: F6008 附加 CBP 测试 (Case5 + Minimal, ON)
Below 1G For RSE: 勾选后 RSE 测试将包含 1 GHz 以下频率
Show FE Image: 勾选后显示频率误差图 (默认全部显示)
Min Power: 最小功率 (dBm)，0 代表自动
100% Duty Cycle: 样品占空比是否为 100%，可选 Unknown / Yes / No
对应软件选件：FCC 6G
