创建测试计划 - MIC 5G ​

RLAN ​

RLAN-m1

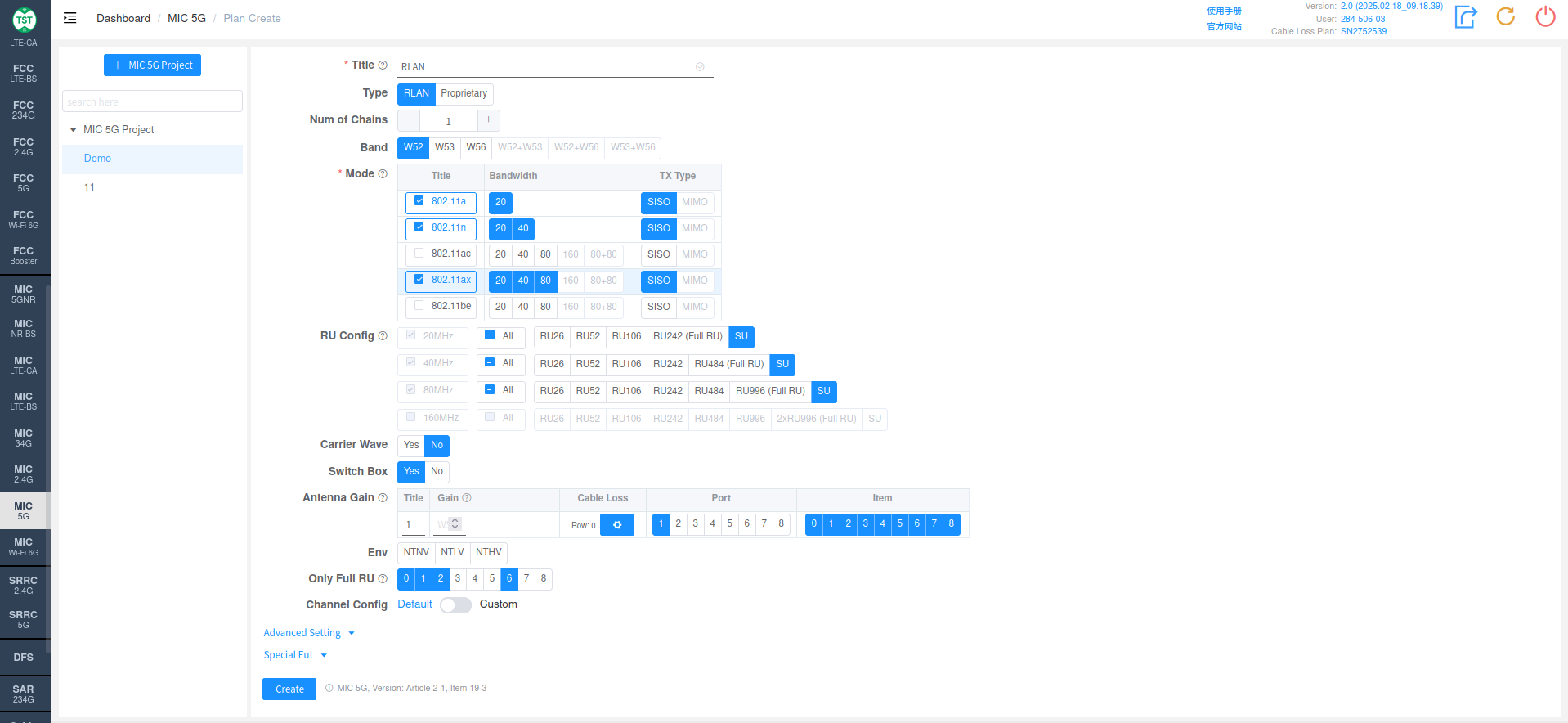

创建RLAN的测试计划中相关的产品特性说明如下：

  • Type: 技术类别，RLAN

  • Num of Chains: 产品有几条发射链路 (几根天线)

  • Band: 产品支持的工作频段*。W52: 5150 ~ 5250MHz; W53: 5250 ~ 5350MHz; W56: 5470 ~ 5725MHz。如果产品支持80M + 80M的带宽配置，则需要再选择Band的组合，如W52+W53, W52+W56等等*

    • Additional FQ: 在2020年MIC的版本更新中，开放了5720, 5710, 5690三个频率，如果产品支持这三个频率，则需要额外选中这三个频率。勾选W56之后，此选项会出现。

  • Mode: 产品支持的模式及带宽，以及多天线情况下的TX Type (SISO / MIMO / SISO+MIMO)

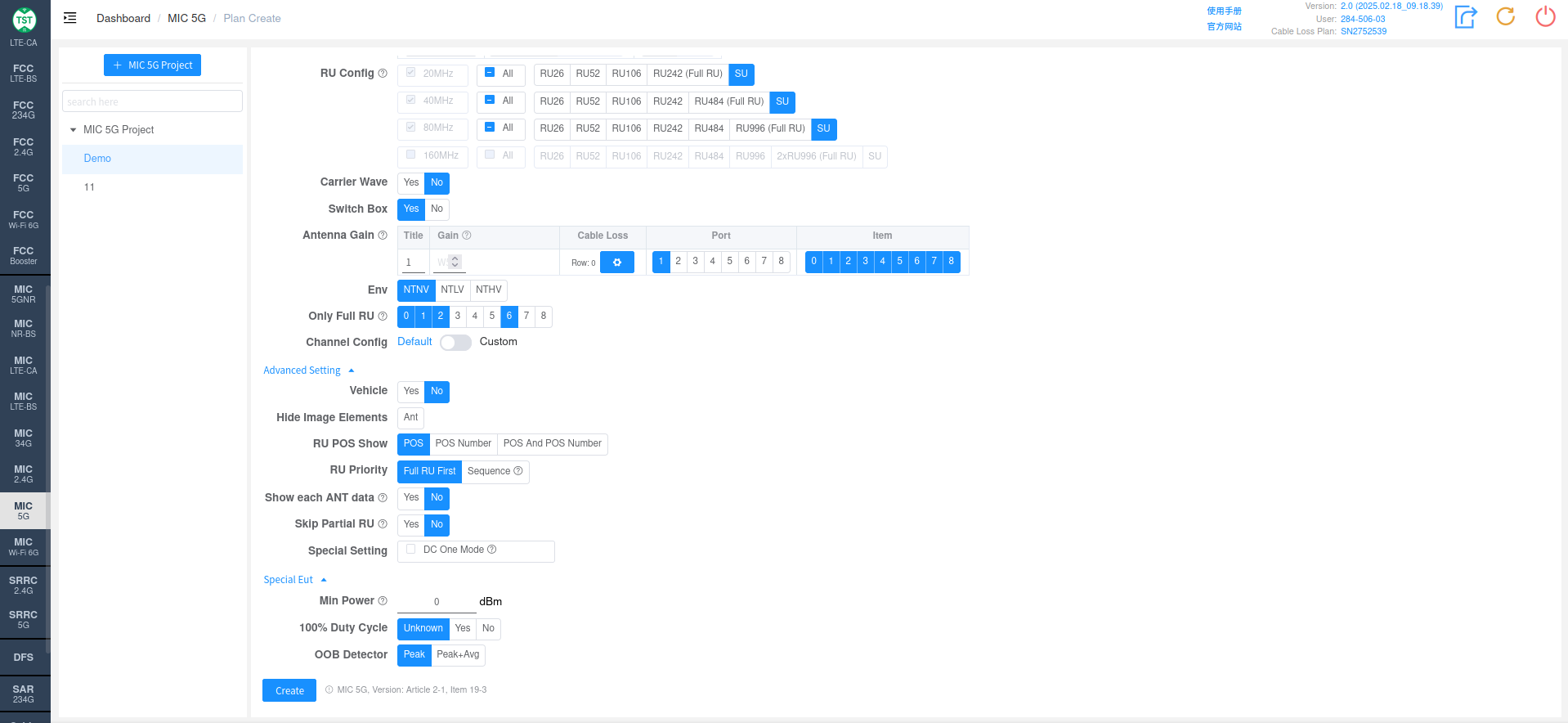

    • RU Config: 802.11ax设备支持的RU配置。各带宽的Full RU为必选项，其他RU配置跟产品实际支持情况选择

  • Carrier Wave: 产品是否支持载波发射。如果选择Yes，则频率误差会使用载波模式进行测量，测试设置与调制信号测试有比较大差异

  • Switch Box: 是否使用Switch Box。如果没有采购Switch Box，此项选No，产品直接连接到频谱仪进行测试

  • TPC Support: 确认产品是否支持TPC (Transmit Power Control，发射功率控制，一种可自动调整产品发射功率大小的机制)。此选项会影响Power的Limit.

  • DFS Type: 产品的DFS类型，如: Master - 主动侦听设备，Slave without Radar Detection - 不带雷达波侦听的从属设备等

  • Antenna Gain:

    • Title: 天线的编号，默认按照1,2,3,4...依次命名，也可以根据客户要求，手动输入其他名称

    • Gain: 各天线在相应频段(Band)的增益大小

    • Cable Loss: 从产品天线端口到Switch Box (切换开关的射频端口) 或 SA(频谱仪，如果不使用切换开关而直接)之间的射频线的线损。如何如何创建常用线损

    • Port: 产品天线所连接的切换开关的端口号，比如，Ant1接到了port 1, Ant2接到了port 2

    • Item: 此标准所包含的所有测试item的列表。*对于WIFI，Bluetooth, BLE, Zigbee等已知类型的产品，软件已经根据其相应的技术特点选好了默认需要测试的item，当然也可以根据测试需要选择其中部分项目进行测试。*注：部分标准中各个item之间存在测试参数相互引用的情况，如果只勾选部分item，可能会出现测试无法进行的情况发生，所以建议直接使用默认item创建测试计划。 对于多天线的产品 ，为减少工作量，默认第一根天线会执行所有适用的item的测试，但是其他天线已按照标准要求，挑选出部分强制需要测试的item进行测试，对于非强制要求的item，可根据需要自行勾选

  • ENV: 所需测试的环境条件。如NTNV, NTLV, NTHV (常温常压，常温低压，常温高压)
