Pass系统自动定频测试 ​

界面概览 ​

EUT Auto V4 采用左侧导航栏布局，顶部显示版本号及文档链接。导航栏共有四个页面：

页面功能
Dashboard主控页面，配置连接参数并启动定频
Settings配置各芯片的射频参数预设
Manual Control手动下发定频指令，用于调试验证
Self-Defined自定义新芯片的定频指令模板

基础操作 ​

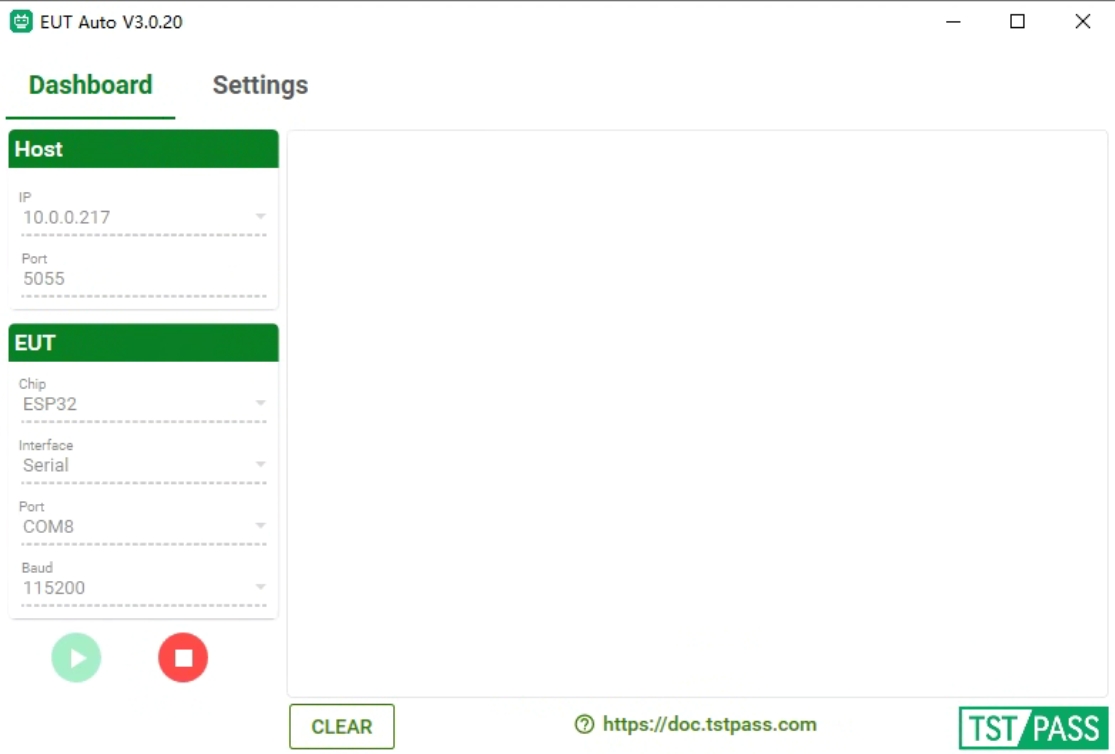

第一步：连接好硬件设备后，打开 EUT Auto，进入 Dashboard 页面

v4_dashboard

Dashboard 页面中央分为两个卡片区域：

Host 卡片（EUT Auto 与 TST PASS 系统之间的连接）

  1. 在 IP 位置选择当前电脑的IP (如果系统有多个IP地址，选择与TSTPASS系统同网段的IP，通常为10.0.0.xx)
  2. 在 Port 位置填写对应的端口号，默认 5055 (在同一台电脑上控制多台样品自动定频时，每个自动定频窗口填入不一样的Port号进行样品区分)

EUT 卡片（EUT Auto 与样品之间的连接）

  1. 在 Vendor 位置选择芯片厂商，再在 Chip 位置选择对应的芯片型号；选中后界面会显示该芯片的使用提示（驱动、预处理等注意事项），波特率也会自动切换为该芯片的默认值
  2. 在 Interface 位置选择与样品通信的接口类型：
    • Serial（串口）：选择对应的 Port（串口号）和 Baud（波特率）
    • ADB：选择对应的 ADB Device
    • USB：选择对应的 USB Device
    • SSH / Telnet / IPOP：填写 Server（IP地址）、Username 和 Password
    • MP DLL / HQA DLL / AC DLL（DLL 直调）：MediaTek 及 Realtek USB 网卡类方案专用，选中对应芯片后软件会自动切换，无需手动选择。其中 MediaTek HQA 的 Host 留空表示本地 USB/PCIe/SDIO 自动检测，填写 IP 则经网口控制 AP SoC (OpenWrt 路由板)

启动控制

  1. 点击 ▶ 绿色按钮开始自动定频，点击 ⬛ 粉色按钮停止
  2. 右侧日志区域实时显示定频指令收发记录，可点击 CLEAR 清空日志，或点击 REFRESH 刷新可用的串口/设备列表

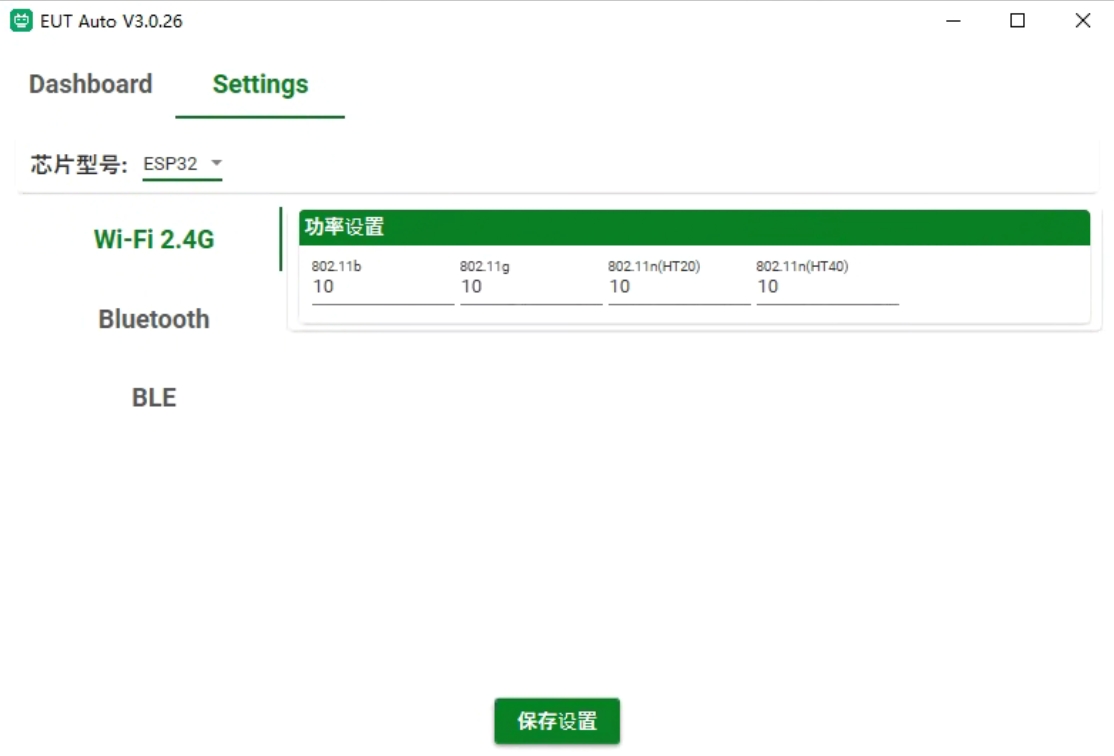

第二步：在 Settings 页面设置对应的 EUT Auto Setting

v4_settings

  1. 在顶部的 Vendor 和 Chip 下拉框中选择需要配置的芯片型号（该选择与 Dashboard 页面联动，Dashboard 选中的芯片会自动同步到此处）
  2. 在左侧边栏选择需要设置的射频功能，列表按芯片实际支持的制式显示（Wi-Fi 2.4G / Wi-Fi 5G / Wi-Fi 6G / Bluetooth / BLE）
  3. 根据项目需求设置对应的功率等参数。Wi-Fi 制式可按调制方式和带宽分别设置低/中/高信道功率，蓝牙制式可按低/中/高信道设置功率，留空(0)则使用默认功率
  4. 点击 Save 按钮保存设置，或点击 Reset 恢复默认值
  5. 回到 Dashboard 页面，点击 ▶ 启动定频

第三步：在 TST PASS 系统设置对应的 EUT Auto IP

注意：

填写了 EUT Auto 的 IP 即视为开启自动定频，后续即可正常进行测试，无需弹窗定频提示。

若后续测试无需开启自动定频，请将此处的 IP 删除。

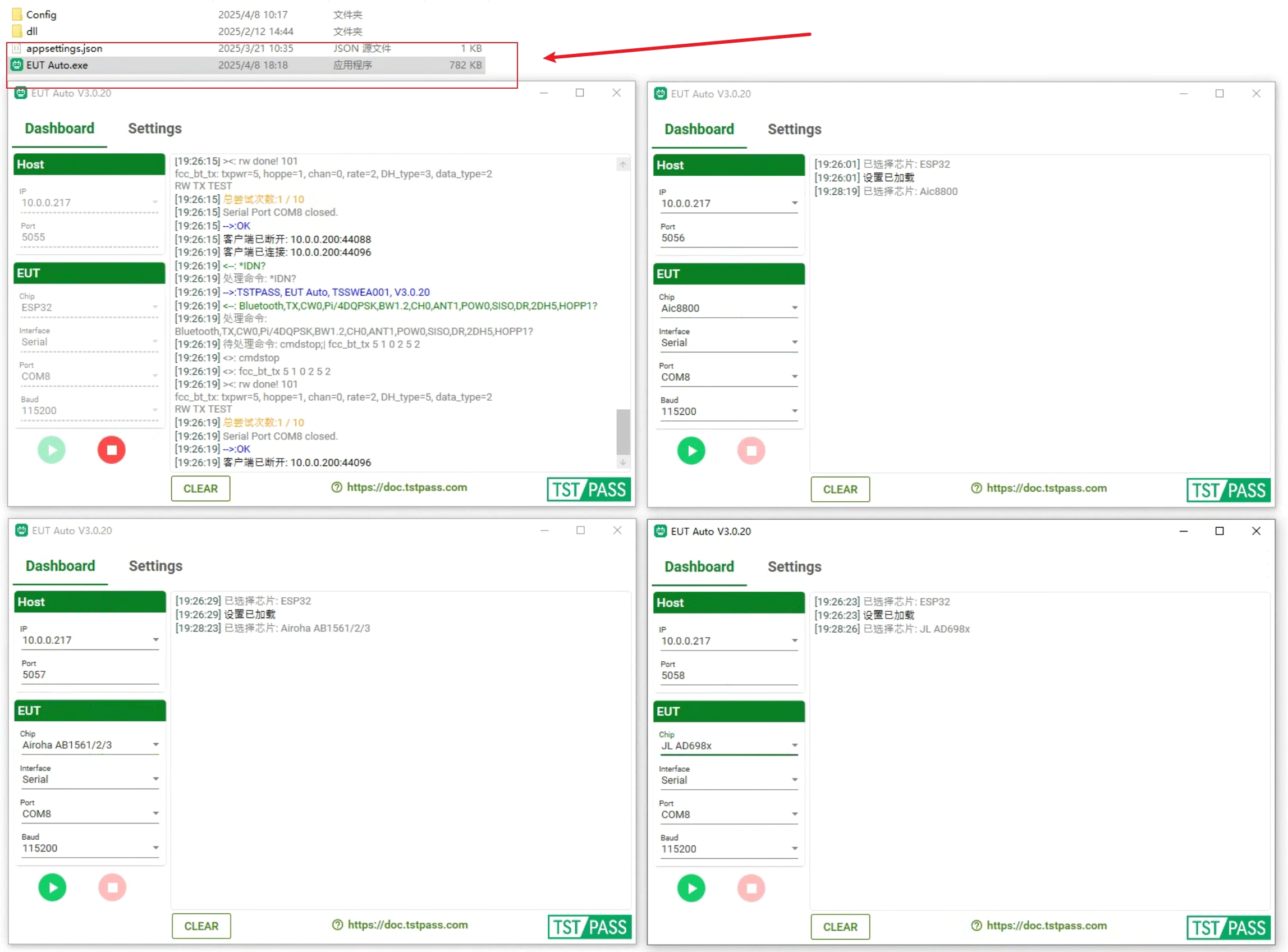

多样品同时自动定频支持 ​

  1. 点击 EUT Auto.exe 即可同时开启多个自动定频窗口
  2. 在样品已经正确设置连接好的前提下，不同的自动定频窗口可以选择对应的芯片类型
  3. 逐一点击 ▶ 按钮，即可开始自动定频

注意： ​

  1. 多样品同时进行自动定频测试时，需设置不同的 Host Port，避免定频冲突
  2. 部分样品可能需要前置设置，视实际使用场景而定（如 Airoha、BES 方案需要预处理）
  3. 多样品同时进行自动定频测试时，某一样品单独暂停或设置不影响另外的样品自动定频
  4. 自动定频软件支持的样品仍在不断持续更新中，详细请见 支持的样品

Manual Control（手动控制） ​

v4_manual_control

Manual Control 页面提供手动直接控制样品发送定频指令的功能，无需连接 TST PASS 系统即可独立操作，适用于调试验证场景。

  1. 在页面上方选择芯片（Vendor + Chip）和接口类型（与 Dashboard 相同），点击 Connect 连接样品
  2. 选择测试制式（列表按芯片支持的制式显示）、标准（如 802.11b/g/n/ax）、带宽、信道、速率，Wi-Fi 制式还可选择 SISO / MIMO 发射类型
  3. 点击对应按钮直接下发指令：TX（调制发射）、CW（载波发射）、RX（接收）、HOPP（跳频发射）、STOP（停止）
  4. 下方日志区域显示指令收发记录

注意：Manual Control 与 Dashboard 的自动定频互锁，自动定频运行期间无法使用手动控制，反之亦然。

Self-Defined（自定义芯片） ​

v4_self_defined

Self-Defined 页面支持用户自行配置自定义芯片的定频指令，适用于列表中暂未收录的新芯片方案。通过三步向导完成配置：

  1. 技术与制式选择：勾选需要支持的制式（Wi-Fi 2.4G/5G/6G、Bluetooth、BLE）及对应的带宽/封包类型，选择是否支持载波发射及 TX/RX/HOPP 模式
  2. 变量配置：设置天线映射、信道格式（十进制/十六进制）及按制式-带宽组合的功率值
  3. 命令模板：为每个制式组合填写实际发送给芯片的指令，使用 {ch}、{ant}、{bw}、{power} 作为占位符，多行指令用 ;| 分隔

⚠️ 注意：Self-Defined 功能目前仍在调试中，暂不建议在正式测试中使用。
