系统线损校准（以 Switch Box 为例）

校准准备：

硬件准备:

频谱分析仪
模拟信号源（ASG, Analog Signal Generator）
Switch Box
五根射频线，分别为：
- TST-REF: 用于 REF 测试，作为基准线
- TST-BS: 用于 BS 线路测试
- TST-SA: 用于 SA 线路测试
- TST-ASG: 用于 ASG 线路测试
- TST-VSG: 用于 VSG 线路测试
三个 50Ω 负载（堵头），用于堵住未校准的端口

软件准备：

TST PASS 射频自动化测试系统

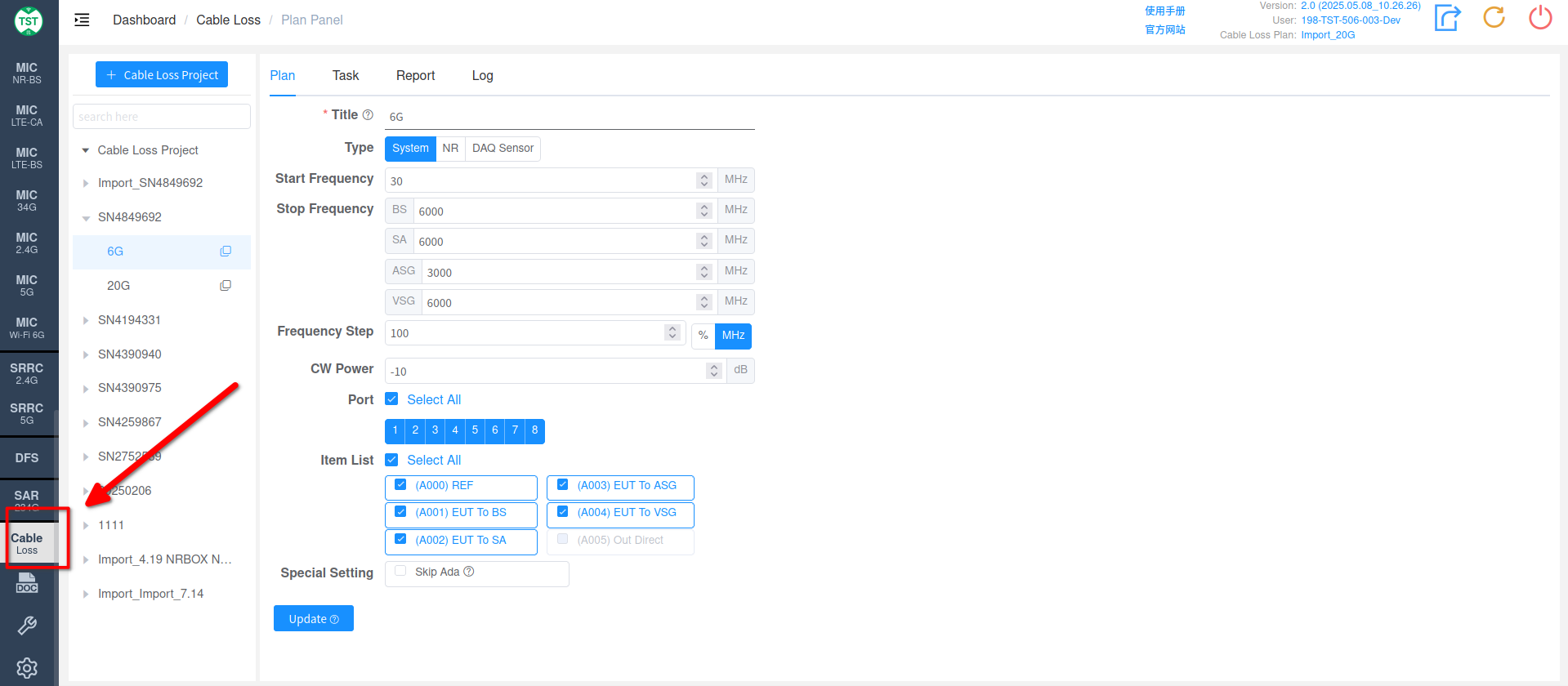

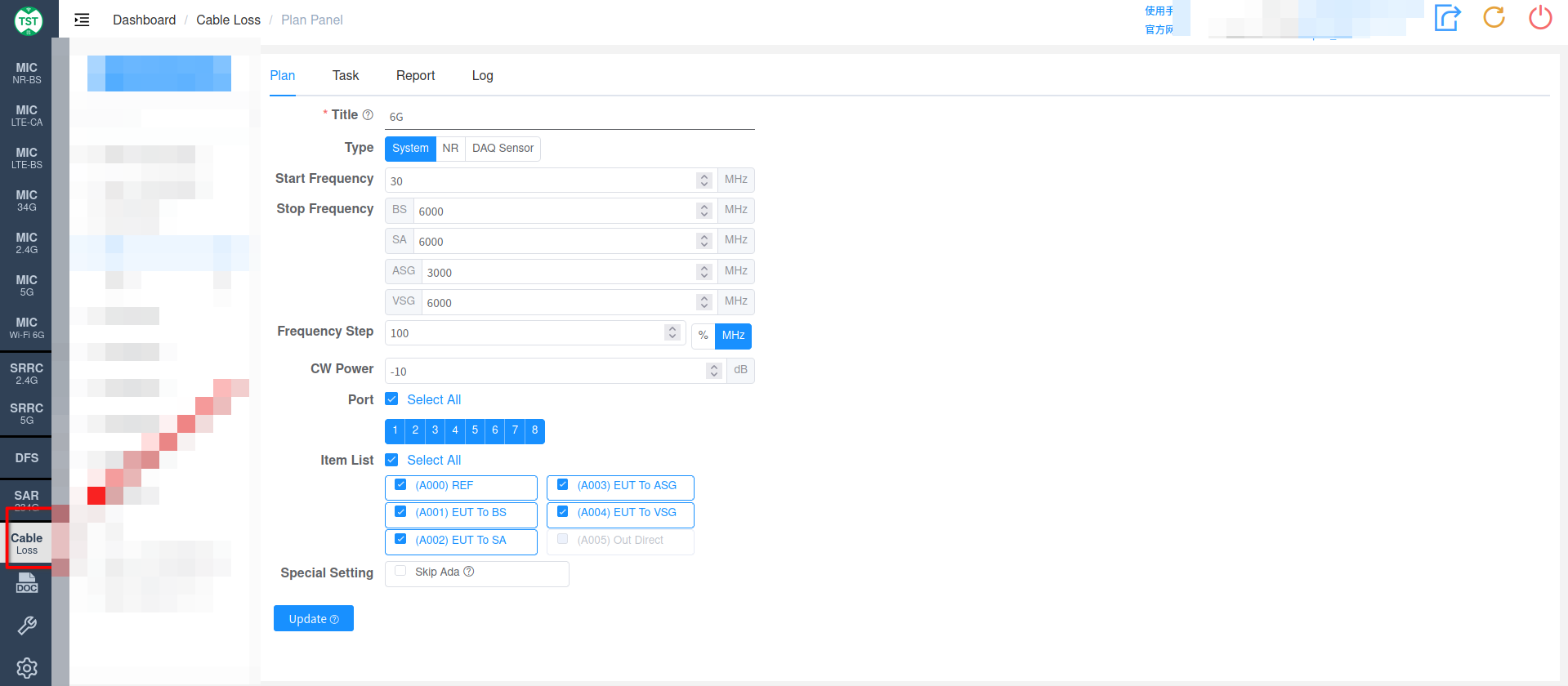

Cable Loss Plan 设置：

在 Cable Loss 创建 Cable Loss Project 并创建 Plan
选择测试的类型（System、NR 或者 DAQ Sensor）
设置对应装置的 Stop Frequency
设置对应的 Frequency Step
根据 Switch Box 的端口数量选择对应的 Port
选择需要测试的 Item
点击 Update 即可保存设置，准备进行线损校准

校准注意事项：

关于 "EUT to XX" 校准项

"EUT to BS / SA / ASG / VSG" 为系统中的校准项目名称。进行线损校准时，EUT 位置实际连接的是 ASG（模拟信号源，Analog Signal Generator），而非被测样品。

重要：其余端口必须接 50Ω 负载

Switch Box 背面共有 BS、SA、ASG、VSG 四个端口。校准其中任意一个端口的线路时，其余 3 个端口必须分别接上 50Ω 负载（堵头），以保证阻抗匹配，避免影响校准精度。下文各方框图中已用 "50Ω 负载" 标出需要堵住的端口。

REF：

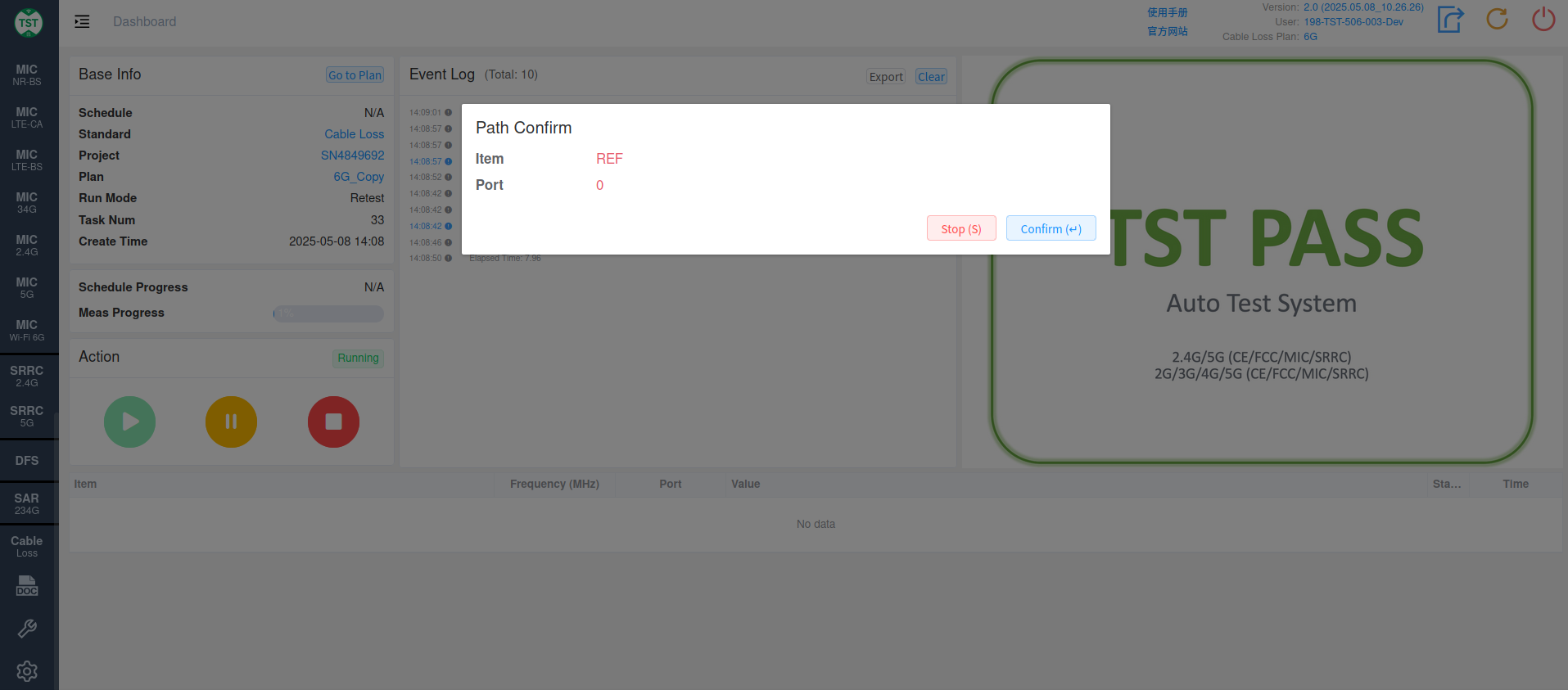

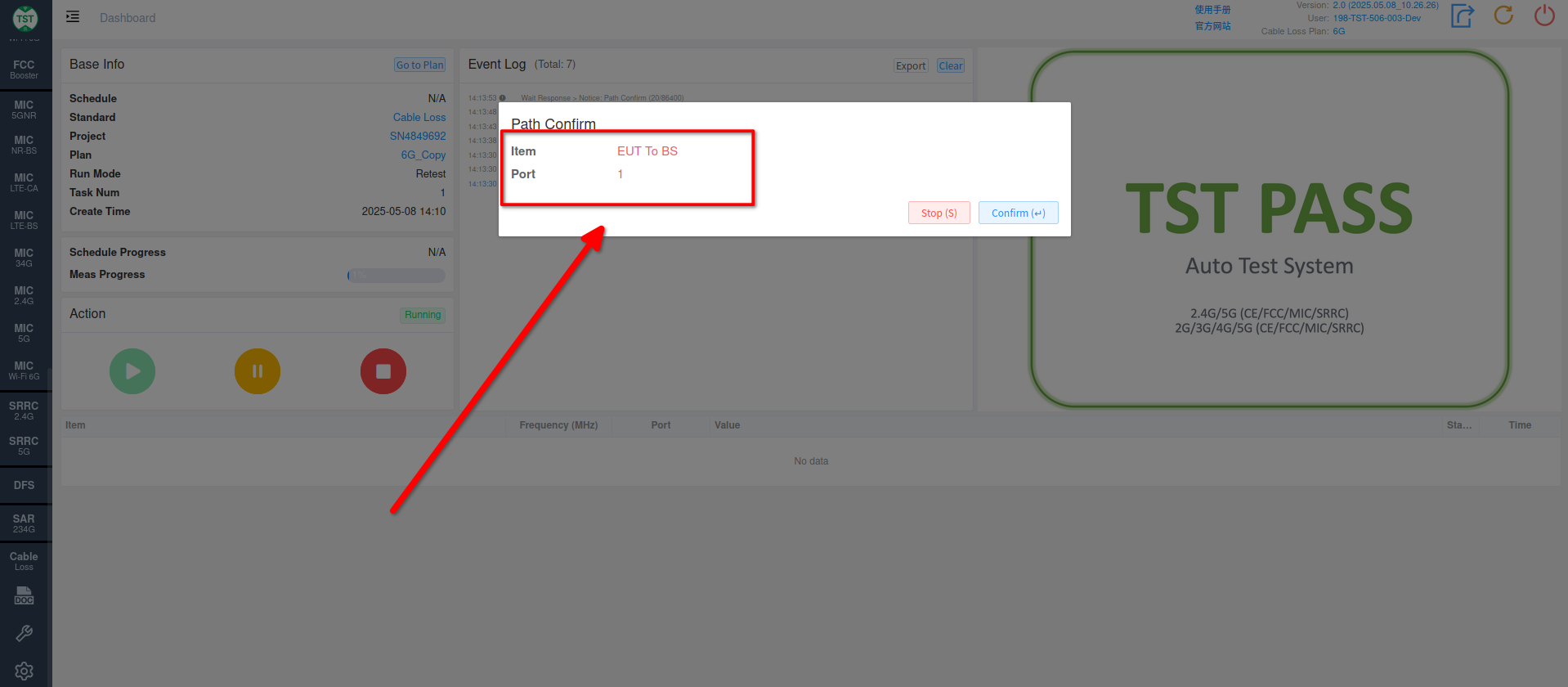

软件提示（如图）：

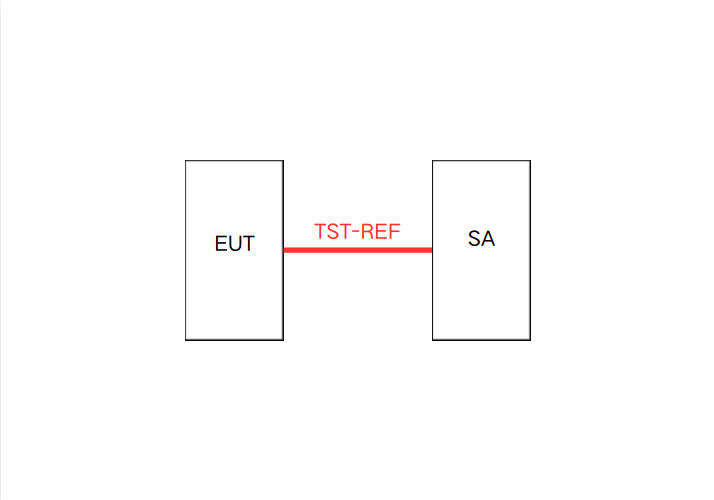

硬件连接：

操作：

此时 Switch Box 不需要任何连接
使用 TST-REF 将 ASG 与 SA 相连
连接好后，点击 confirm ，系统会自动测试 REF

EUT to BS：

软件提示（如图）：

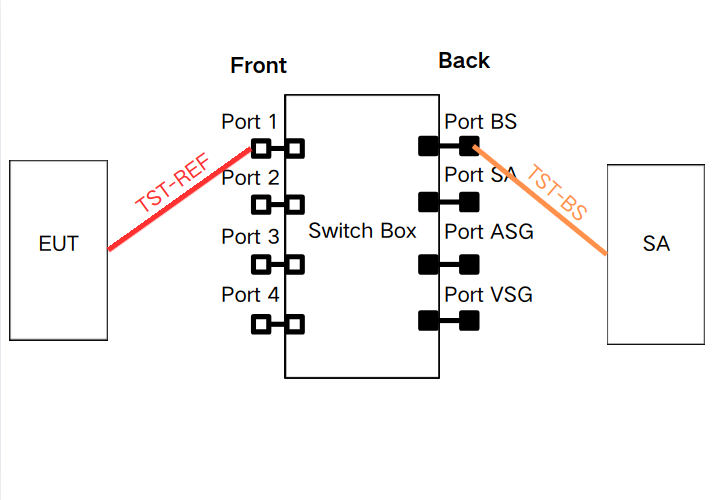

硬件连接：

操作：

使用 TST-REF 将 ASG 与系统提示的对应的端口连接（ASG 与 Switch Box 前面的端口）
使用 TST-BS 将 SA 与系统提示的对应的端口连接（SA 与 Switch Box 背面的 Port BS）
将 Switch Box 背面其余 3 个端口（Port SA、Port ASG、Port VSG）分别接上 50Ω 负载
设备连接好后，点击 confirm ，系统会自动测试 EUT to BS

EUT to SA：

软件提示（如图）：

硬件连接：

操作：

使用 TST-REF 将 ASG 与系统提示的对应的端口连接（ASG 与 Switch Box 前面的端口）
使用 TST-SA 将 SA 与系统提示的对应的端口连接（SA 与 Switch Box 背面的 Port SA）
将 Switch Box 背面其余 3 个端口（Port BS、Port ASG、Port VSG）分别接上 50Ω 负载
设备连接好后，点击 confirm ，系统会自动测试 EUT to SA

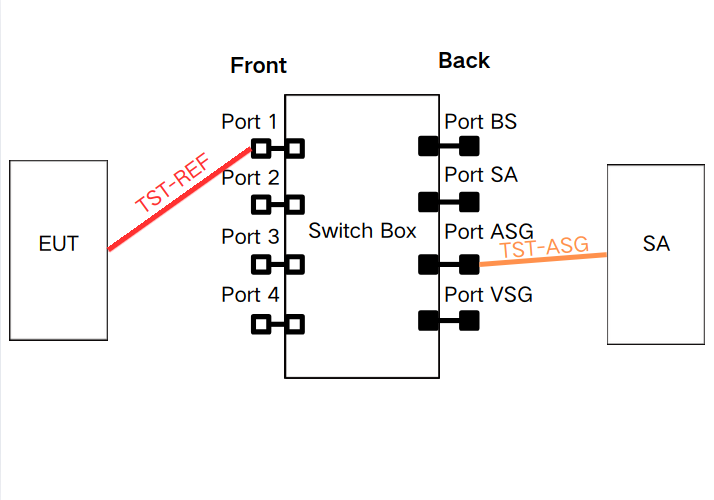

EUT to ASG：

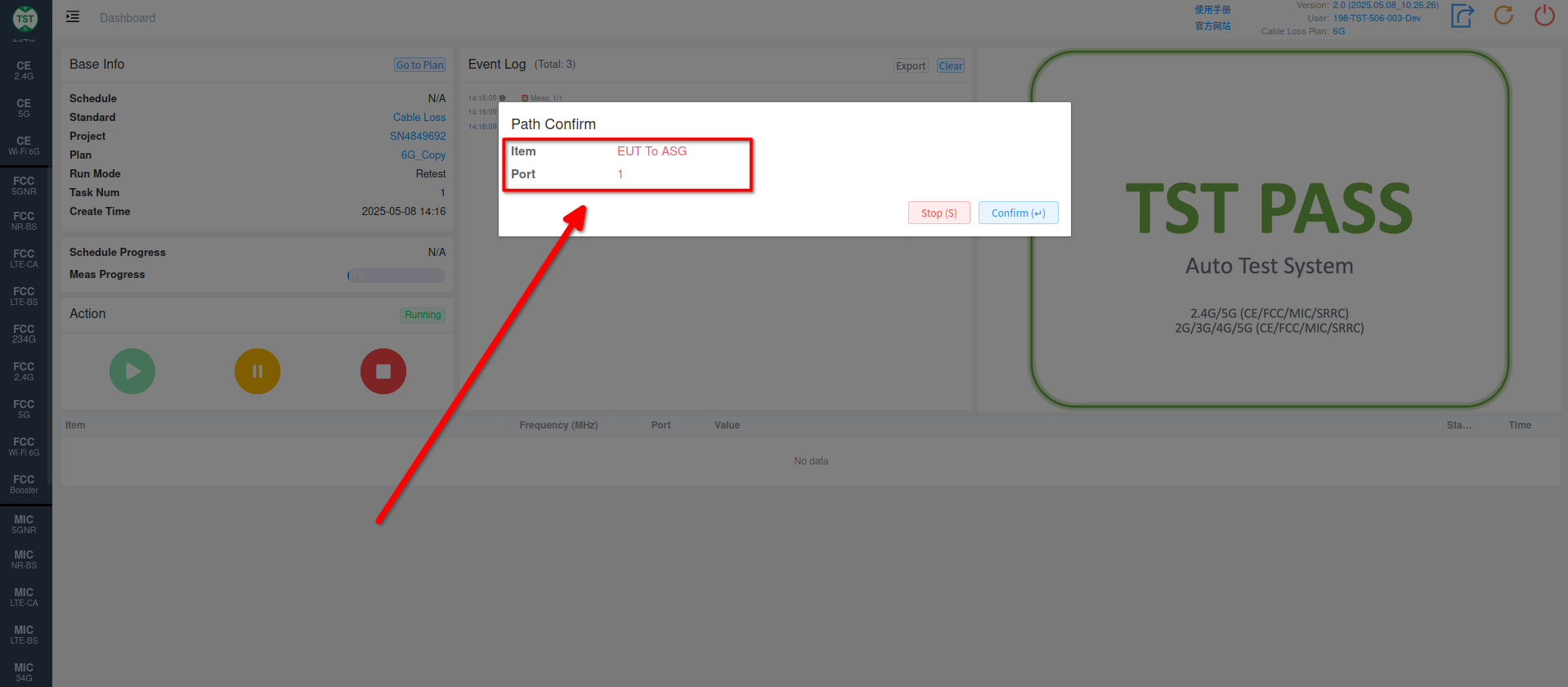

软件提示（如图）：

硬件连接：

操作：

使用 TST-REF 将 ASG 与系统提示的对应的端口连接（ASG 与 Switch Box 前面的端口）
使用 TST-ASG 将 SA 与系统提示的对应的端口连接（SA 与 Switch Box 背面的 Port ASG）
将 Switch Box 背面其余 3 个端口（Port BS、Port SA、Port VSG）分别接上 50Ω 负载
设备连接好后，点击 confirm ，系统会自动测试 EUT to ASG

EUT to VSG：

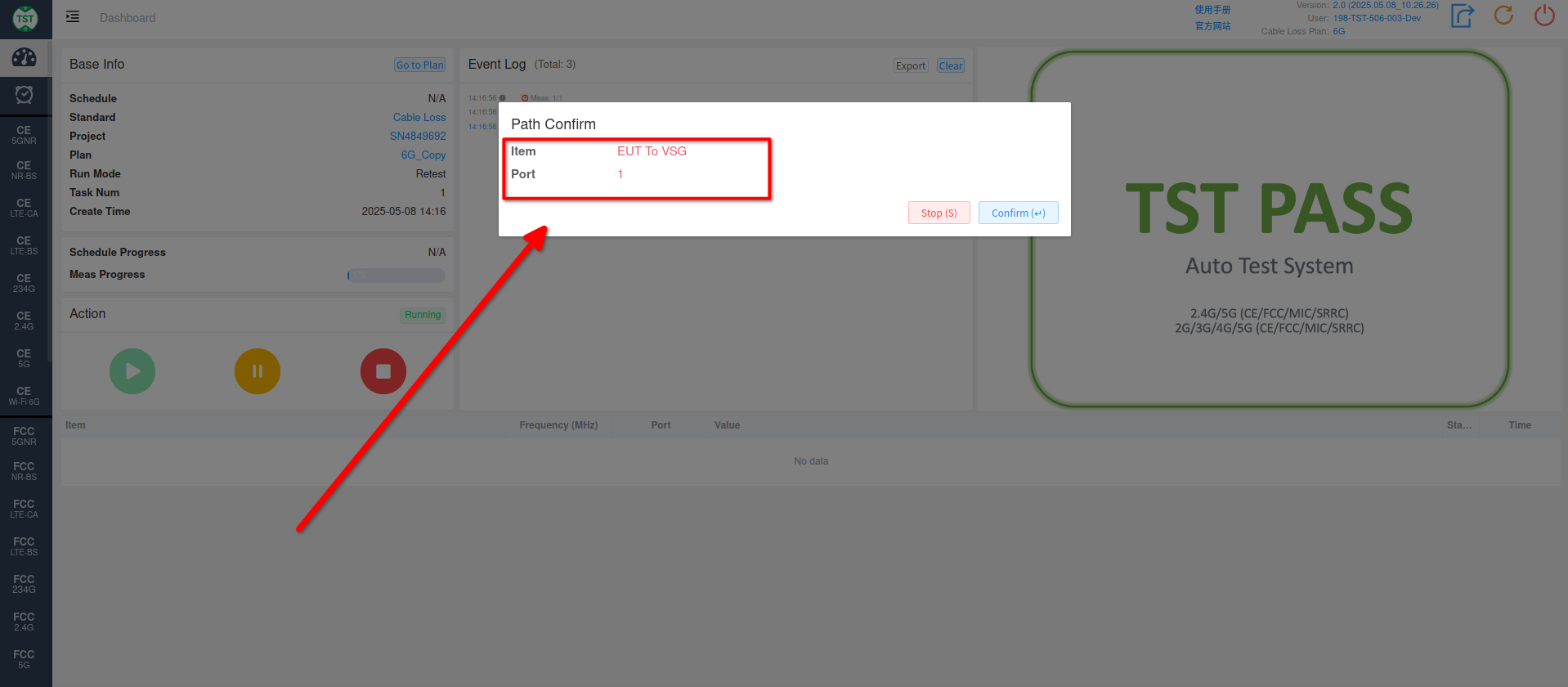

软件提示（如图）：

硬件连接：

操作：

使用 TST-REF 将 ASG 与系统提示的对应的端口连接（ASG 与 Switch Box 前面的端口）
使用 TST-VSG 将 SA 与系统提示的对应的端口连接（SA 与 Switch Box 背面的 Port VSG）
将 Switch Box 背面其余 3 个端口（Port BS、Port SA、Port ASG）分别接上 50Ω 负载
设备连接好后，点击 confirm ，系统会自动测试 EUT to VSG

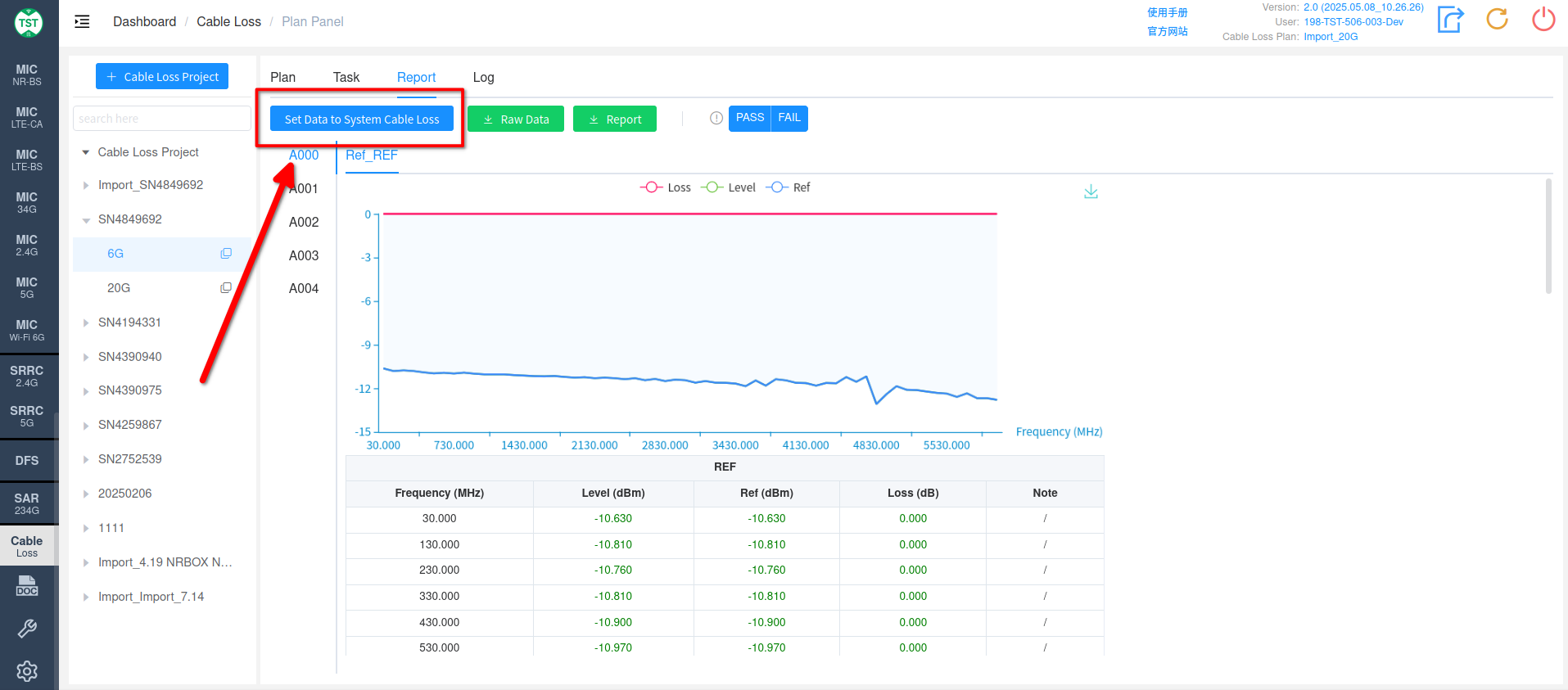

将测试结果设置为系统的 Cable Loss：

在 Task 或者 Report 位置点击 Set data to system cable loss 即可将校准结果作为系统的 Cable Loss
