创建测试计划 - MIC 5GNR ​

MIC 5GNR 选件用于 5G NR Sub-6GHz 终端产品的日本 MIC (総務省) 技术基准适合认证测试。创建测试计划时先选择 Type (组网模式)：Sub 6G SA / RedCap (Sub 6G NSA 在当前版本中置灰不可选)。

Sub 6G SA / RedCap ​

RedCap (Reduced Capability，轻量化 5G 终端) 的表单与 Sub 6G SA 完全相同，不再单独说明。

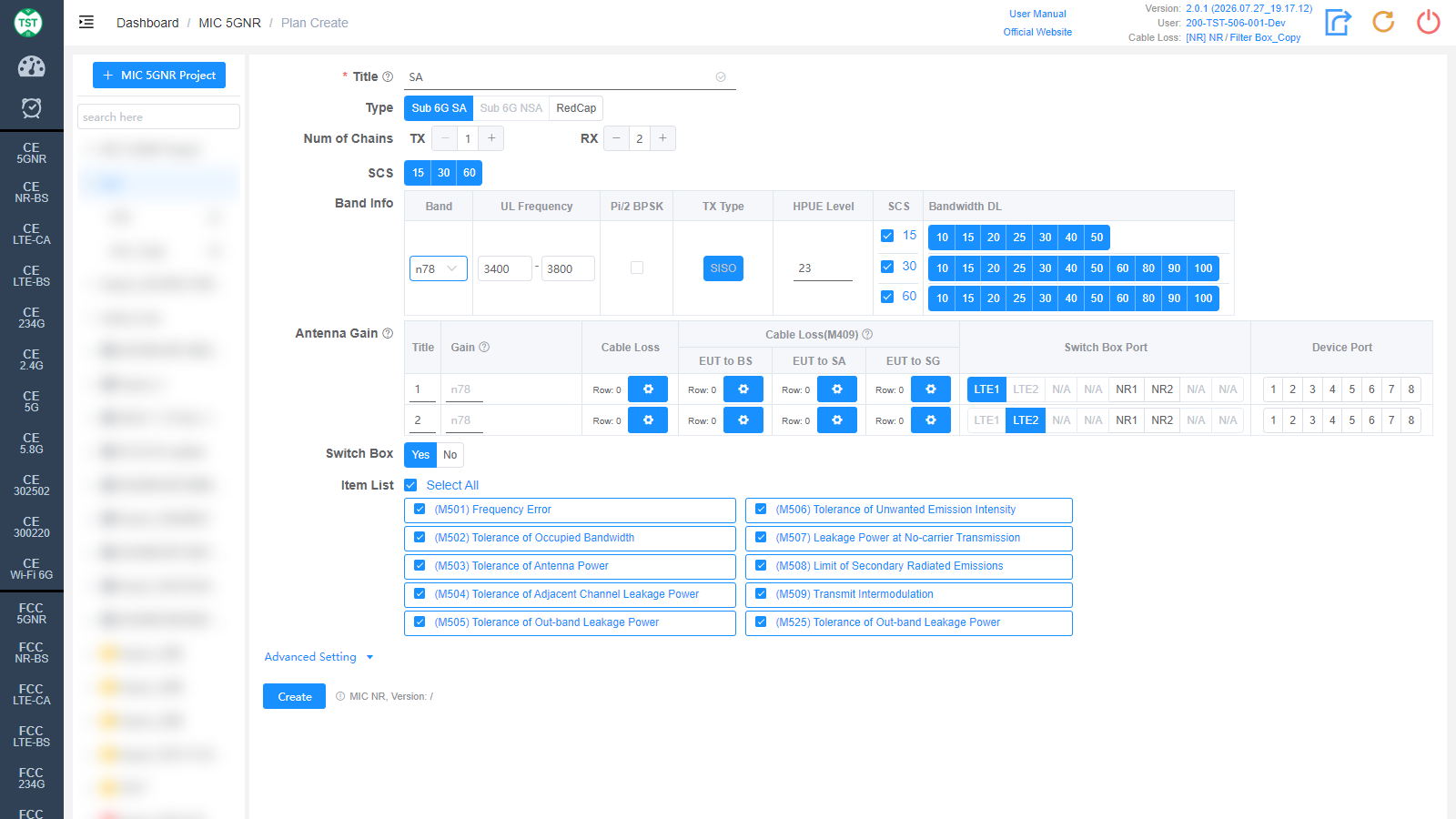

MIC_5GNR_SA_overview

  • Title: 测试计划名称，由用户自行输入，如 SA / n78 / NR-Ant1 等

  • Type: 组网模式，Sub 6G SA / RedCap。Sub 6G NSA 当前不可选

  • Num of Chains: 产品的发射 (TX) 与接收 (RX) 链路数

  • SCS: 产品支持的子载波间隔 (kHz)，可多选：15 / 30 / 60，默认全选

  • Band Info: 产品支持的 NR 频段，每行对应一个频段：

    • Band: NR 频段编号，如 n77 / n78 / n79 等日本频段 (含 n77a / n78a 等运营商变体)。下拉选择后系统自动填入上行频率

    • UL Frequency: 上行频率范围 (MHz)，自动填入，可修改

    • Pi/2 BPSK: 产品是否支持 Pi/2 BPSK 调制，勾选生效

    • TX Type: 发射类型 SISO

    • HPUE Level: High Power UE 功率等级 (dBm)，默认 23

    • SCS / Bandwidth DL: 每个 SCS 对应一行带宽 (MHz) 选择。可选项随频段与 SCS 变化，请按产品实际支持情况勾选

  • Antenna Gain: 天线增益及线损配置，MIC 5GNR 包含以下扩展列：

    • Title / Gain / Cable Loss: 天线编号、增益 (dBi)、线损。如何创建常用线损

    • Cable Loss(M409): M409 发射互调测试专用的线损配置

    • Switch Box Port / Device Port: 除数字端口外，还可选择 LTE1 / LTE2 / NR1 / NR2 等专用端口

    • EUT to BS / EUT to SA / EUT to SG: 样品到基站模拟器 (BS) / 频谱仪 (SA) / 信号源 (SG) 三条链路各自的线损，点击齿轮图标分别配置

  • Switch Box: 是否使用 Switch Box (射频切换开关)，默认 Yes

  • Item List: MIC NR 包含的测试项目，默认全选：

    • (M501) Frequency Error — 频率误差 (周波数の許容偏差)

    • (M502) Tolerance of Occupied Bandwidth — 占用带宽容差 (占有周波数帯幅)

    • (M503) Tolerance of Antenna Power — 天线功率容差 (空中線電力)

    • (M504) Tolerance of Adjacent Channel Leakage Power — 邻道泄漏功率容差

    • (M505) Tolerance of Out-band Leakage Power — 带外泄漏功率容差

    • (M506) Tolerance of Unwanted Emission Intensity — 无用发射强度容差

    • (M507) Leakage Power at No-carrier Transmission — 无载波发射时的泄漏功率

    • (M508) Limit of Secondary Radiated Emissions — 副次发射限值

    • (M509) Transmit Intermodulation — 发射互调

    • (M525) Tolerance of Out-band Leakage Power — 带外泄漏功率容差

  • Test Option: 测试带宽选项，可选 Standard (标准) / All Bw (测试全部带宽)

  • UE Control: 是否由软件自动控制样品，默认 OFF。OFF 时测试过程中需人工控制样品状态

  • UE Connect: UE 连接等待时间 (秒)，默认 60。即 UE 接入基站模拟器或开机启动的超时时间

Advanced Setting ​

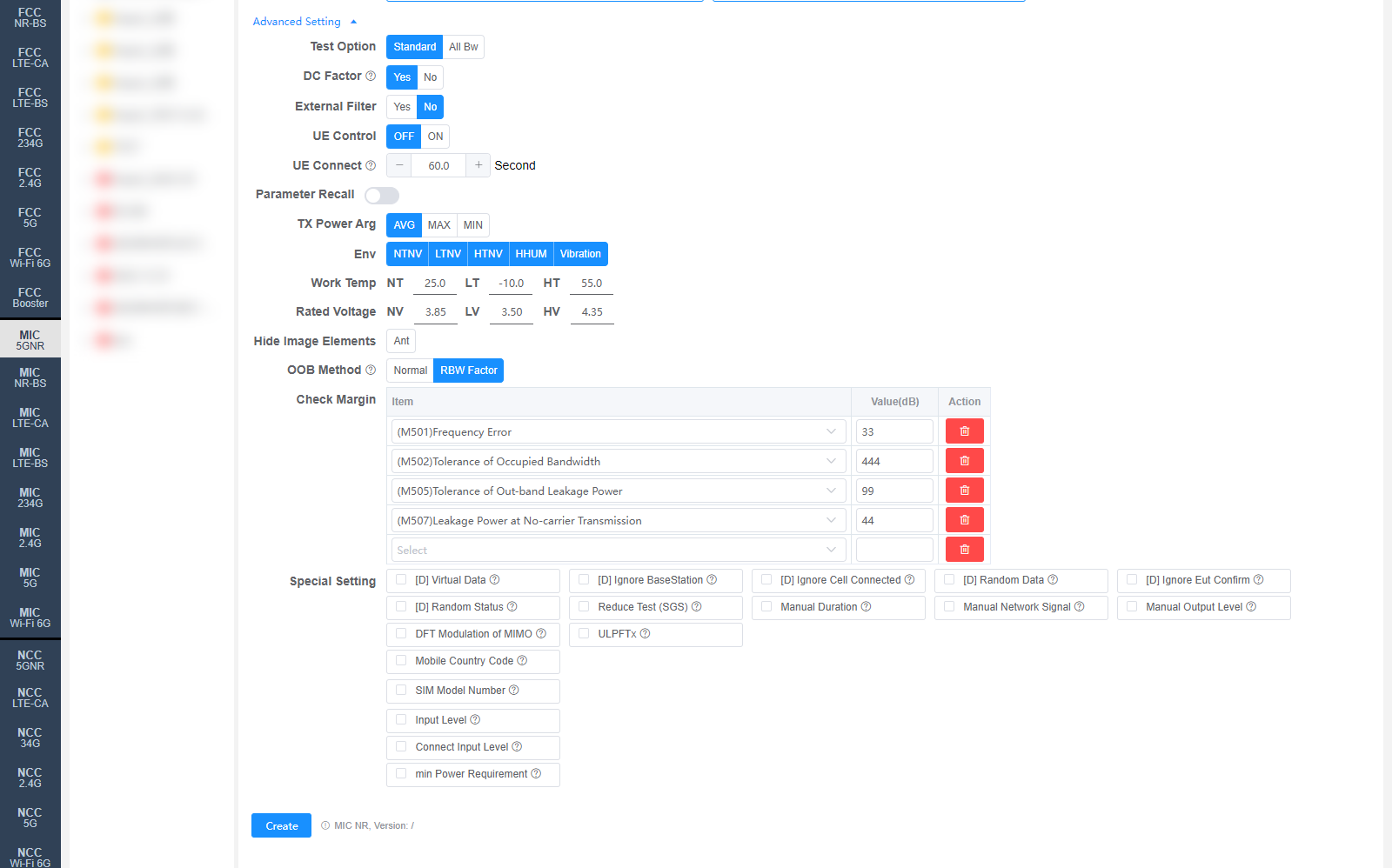

MIC_5GNR_advanced

Advanced Setting 中的所有设定一般情况下保持默认值即可，只有测试结果异常或有特殊测试需求时才需要调整。

  • DC Factor: 是否启用占空比系数修正。用于杂散发射测试

  • External Filter: 测试时是否在射频链路中使用外部滤波器，默认 No

  • Parameter Recall: 是否调用基站模拟器中存储的参数配置文件。如果需要调用，请填入配置文件的路径与名称

  • TX Power Arg: 发射功率取值方式，可选 AVG / MAX / MIN (平均值 / 最大值 / 最小值)

  • Env: 所需测试的环境条件，可多选：NTNV / LTNV / HTNV / HHUM / Vibration (常温常压 / 低温常压 / 高温常压 / 高湿 / 振动)

  • Work Temp: 环境条件对应的温度 (°C)，默认 NT 25.0 / LT -10.0 / HT 55.0

  • Rated Voltage: 环境条件对应的电压 (V)，默认 NV 3.85 / LV 3.50 / HV 4.35

  • Hide Image Elements: 选择需要在报告图片中隐藏的元素 (如 Ant 天线标记)

  • OOB Method: M505 / M525 带外泄漏功率的测量方法，可选 Normal / RBW Factor。默认值可在 Setting 页面修改

  • Check Margin: 测试余量检查。选择 Item 并填写 Value(dB)，当测试结果与限值的余量小于设定值时，系统会进行标记提示

  • Special Setting: 特殊设置，带 [D] 前缀的为调试 (Debug) 选项，正常测试时无需勾选：

    • [D] Virtual Data / [D] Ignore BaseStation / [D] Ignore Cell Connected / [D] Random Data / [D] Ignore Eut Confirm / [D] Random Status: 调试选项

    • Reduce Test (SGS): 精简测试 (SGS Lite V1)

    • Manual Duration: 手动设置 Duration，系统不再对 MT8000 下发该设置

    • Manual Network Signal: 手动设置 Network Signal，系统不再向基站下发该设置

    • Manual Output Level: 手动设置 Output Level，系统不再向基站下发该设置

    • DFT Modulation of MIMO: MIMO 时测试 DFT 调制 (FCC/MIC 5G NR MIMO)

    • ULPFTx: 使用 ULPFTx 时，MIMO 参数设置 UlLayerNum=1 且 UlMaxRank=1；否则均为 2

    • Mobile Country Code: MCC (移动国家码)，范围 0-999，默认 1。适用于 Anritsu MT8000 / MT8821

    • SIM Model Number: SIM 卡型号，默认 P0250。适用于 MT8000 / MT8821

    • Input Level: 输入电平 (dBm)

对应软件选件：MIC NR
