创建测试计划 - MIC WiFi 6G
MIC WiFi 6G 选件用于 6 GHz 频段 RLAN 产品 (Wi-Fi 6E / Wi-Fi 7 等) 的日本 MIC (総務省) 技术基准适合认证测试。
基础设置

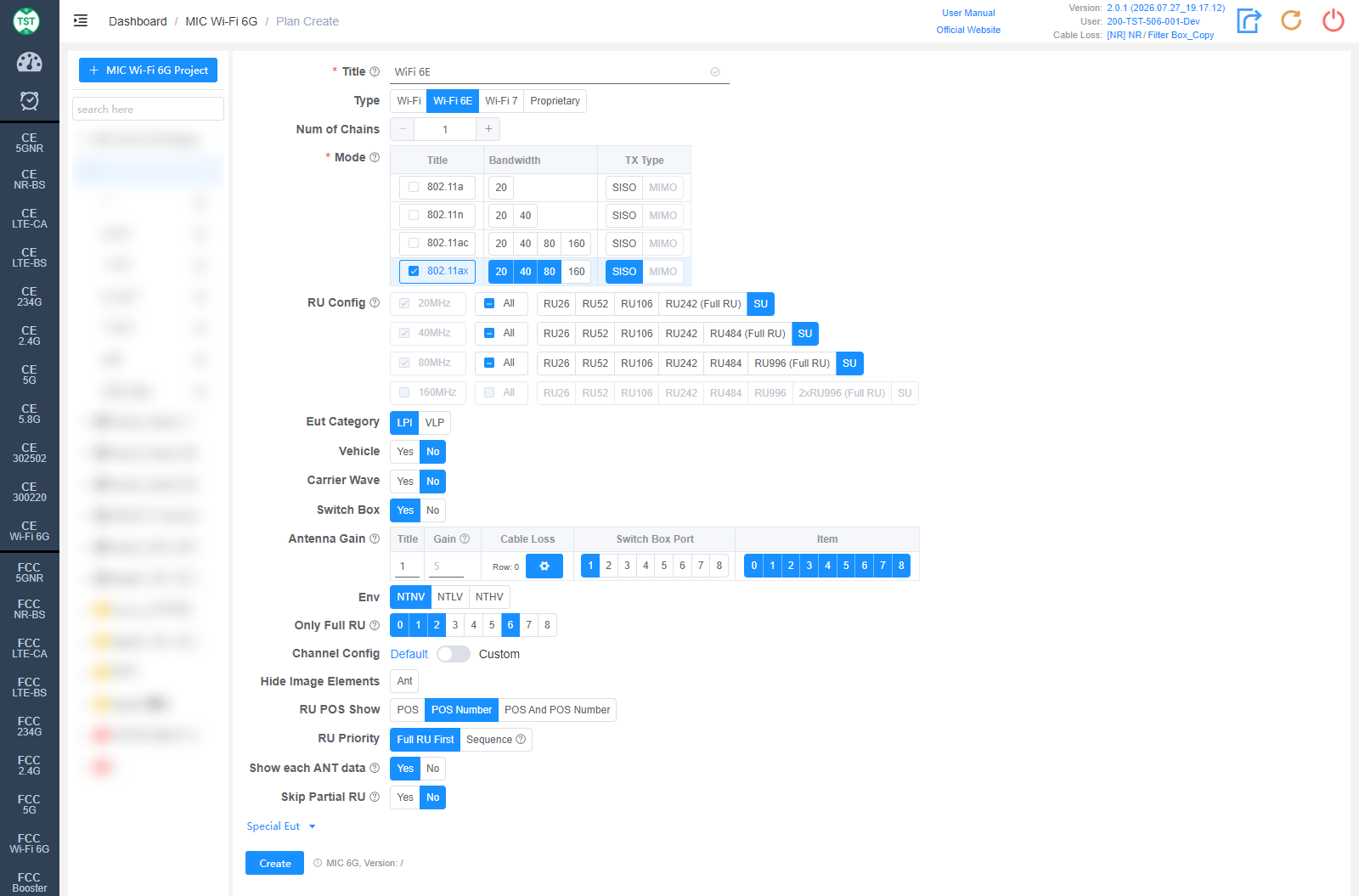

下图以 Wi-Fi 6E 为例。
Title: 测试计划名称，由用户自行输入
Type: 技术类别。标准技术选择对应的 Wi-Fi 制式，自定义产品选择 Proprietary：
Wi-Fi: 全部 802.11 模式 (a / n / ac / ax / be)
Wi-Fi 6E: 802.11a / n / ac / ax
Wi-Fi 7: 802.11be
Proprietary: 自定义产品
Num of Chains: 产品的发射链路数 (几根天线)
Mode: 产品支持的模式 (必选)。勾选模式后选择对应的 Bandwidth (20 / 40 / 80 / 160 MHz...) 和 TX Type (SISO / MIMO)
RU Config: 802.11ax / be 设备支持的 RU (Resource Unit) 配置，按带宽逐行选择。各带宽的 Full RU 为必选项，其他 RU 配置按产品实际支持情况选择，SU (Single User) 可单独勾选
Eut Category: 6 GHz 设备类别：LPI (低功率室内) / VLP (甚低功率)
Vehicle: 是否为车载使用场景，默认 No
Carrier Wave: 产品是否支持载波发射。用于频率误差测试
Switch Box: 是否使用 Switch Box (射频切换开关)
Antenna Gain: 天线增益及线损配置：
Title / Gain: 天线编号、增益 (dBi)
Cable Loss: 产品天线端口到 Switch Box 或频谱仪之间的线损。如何创建常用线损
Switch Box Port: 天线所连接的切换开关端口号
Item: 各天线需要测试的项目，编号对应如下：
(M6000) Duty Cycle — 占空比
(M6001) Frequency Error — 频率误差 (周波数の許容偏差)
(M6002) Occupied Bandwidth — 占用带宽 (占有周波数帯幅)
(M6003) Antenna Power — 天线功率 (空中線電力)
(M6004) Adjacent Channel Leakage Power — 邻道泄漏功率
(M6005) Out Of Bands Leakage Power — 带外泄漏功率
(M6006) Transmission Burst Length — 发射突发长度
(M6007) Spurious Emission Intensity — 杂散发射强度
(M6008) Secondary Radiated Emission — 副次发射
Env: 所需测试的环境条件，可多选：NTNV / NTLV / NTHV (常温下的常压 / 低压 / 高压)
Only Full RU: 勾选的项目只测试 Full RU
Channel Config: 信道配置，Default (默认) 或 Custom (手动自定义信道)
Hide Image Elements: 选择需要在报告图片中隐藏的元素 (如 Ant 天线标记)
RU POS Show: 报告中 RU 位置的展示方式：POS / POS Number / POS And POS Number
RU Priority: RU 测试优先级：Full RU First (Full RU 优先) 或 Sequence (按 RU26 → RU52 → RU106... 顺序)
Show each ANT data: MIMO 时是否显示每根天线的数据。用于杂散发射与带外发射
Skip Partial RU: 是否跳过 Partial RU 测试

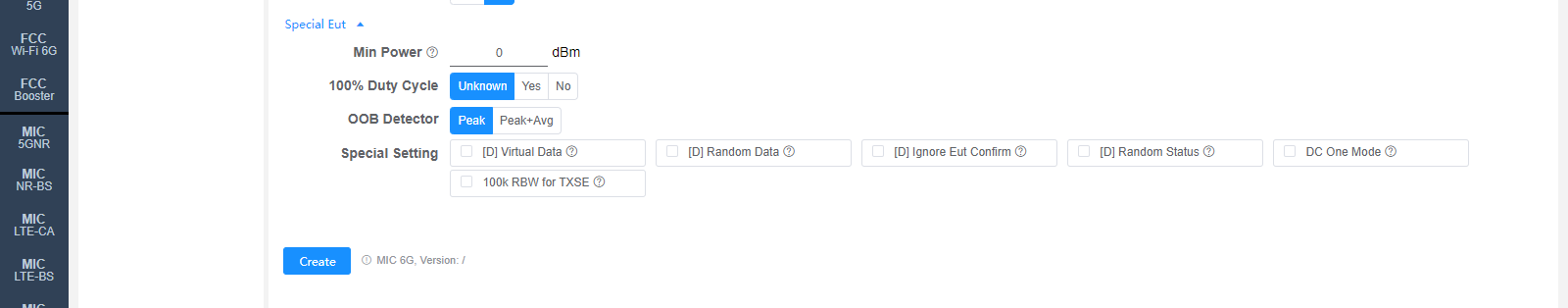

Special Eut 设置
以下设定一般情况下保持默认值即可，只有测试结果异常或有特殊测试需求时才需要调整。
Min Power: 最小功率 (dBm)，0 代表自动
100% Duty Cycle: 样品占空比是否为 100%，可选 Unknown / Yes / No
OOB Detector: 带外测量的检波器：Peak / Peak+Avg
Special Setting: 特殊设置，带 [D] 前缀的为调试 (Debug) 选项，正常测试时无需勾选：
[D] Virtual Data / [D] Random Data / [D] Ignore Eut Confirm / [D] Random Status: 调试选项
DC One Mode: 一个模式只测量一个占空比
100k RBW for TXSE: 发射机杂散 (30 MHz ~ 1000 MHz) 使用 100 kHz RBW。修改后需重新测试才能生效
对应软件选件：MIC 6G
