创建测试计划 - CE 234G
CE 234G 选件用于蜂窝产品 (2G GSM / 3G WCDMA / 4G LTE) 的欧盟 CE (RED) 认证测试，除发射机指标外还包含接收机指标测试。创建测试计划时先选择 Type (制式)，表单会根据所选制式显示对应的选项，下面按制式分别说明。

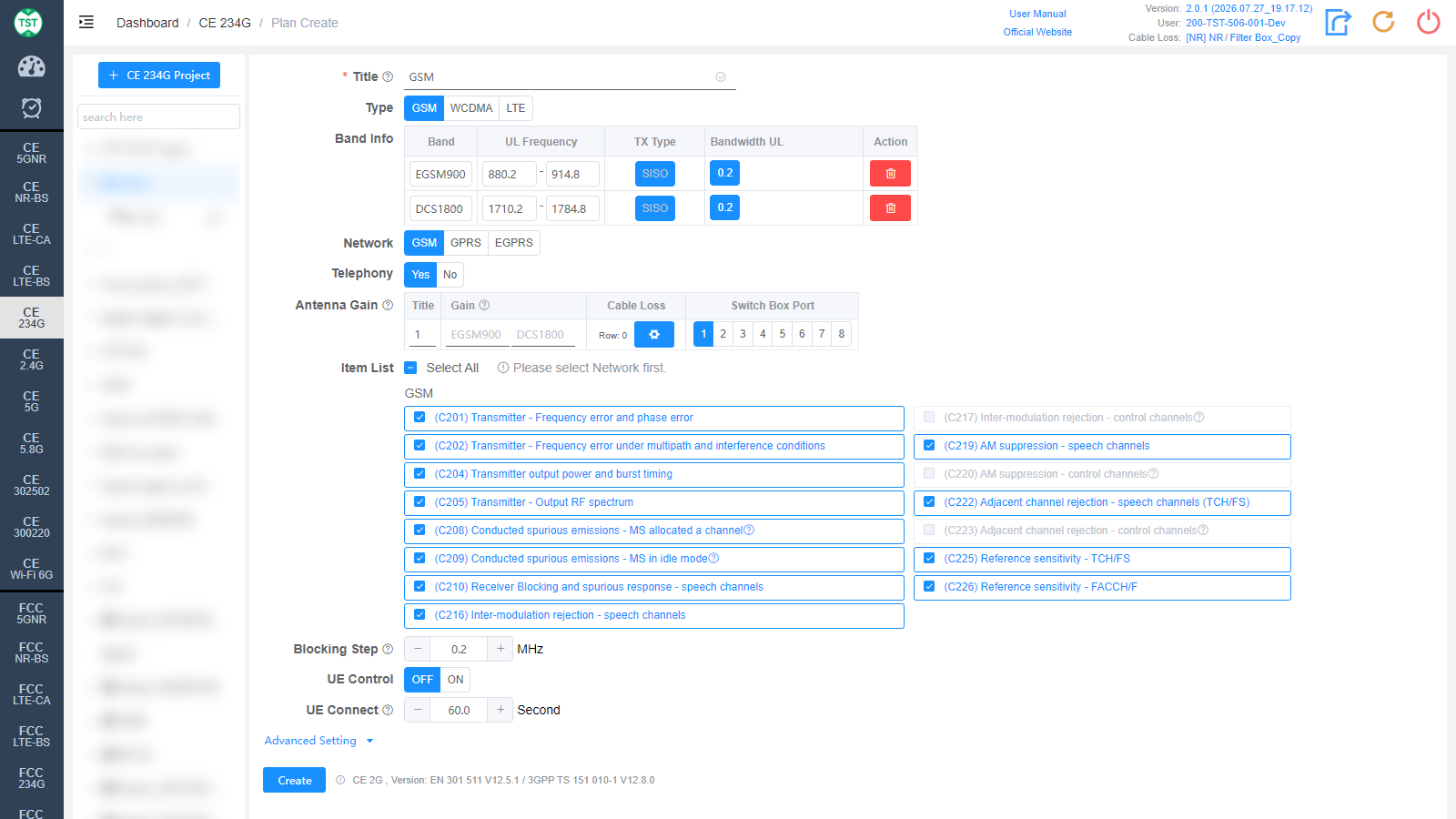

GSM
Title: 测试计划名称，由用户自行输入，如 GSM / B1 / LTE-Ant1 等
Type: 技术类别，此处选择 GSM
Band Info: 产品支持的工作频段，每行对应一个频段：
Band: 频段名称，欧洲 GSM 可选 EGSM900 / DCS1800。下拉选择后系统会自动填入对应的上行频率
UL Frequency: 该频段的上行频率范围 (MHz)，由系统自动填入，也可手动修改
TX Type: 发射类型，固定为 SISO
Bandwidth UL: 上行信道带宽，GSM 固定为 0.2 (200 kHz)
Action: 点击红色删除图标可移除该频段行；在最下方的 Select 下拉菜单中选择频段可新增一行
Network: 产品支持的网络模式，可多选：GSM / GPRS / EGPRS。请按产品实际支持情况选择，Item List 会根据所选网络模式自动更新
Telephony: 产品是否支持语音通话功能，默认 Yes。影响 speech channels / control channels 相关测试项的默认勾选：当 Network 勾选 GSM 且 Telephony 为 Yes 时，C217 / C220 / C223 (control channels 变体) 默认不勾选
Antenna Gain: 天线增益及线损配置
Title: 天线编号，默认按 1, 2, 3, 4... 依次命名，也可根据客户要求手动输入其他名称
Gain: 各天线在相应频段的增益 (dBi)。手机、平板等内置天线产品一般填 0
Cable Loss: 从产品天线端口到 Switch Box (切换开关) 或频谱仪之间射频线的线损。如何创建常用线损
Switch Box Port: 产品天线所连接的切换开关端口号，比如 Ant1 接到了 port 1，Ant2 接到了 port 2
Row: 点击数字可修改天线行数 (即天线数量)，点击右侧齿轮图标可管理线损详情
Item List: GSM (CE 2G，依据 EN 301 511) 包含的测试项目，需先选择 Network 后才会显示：
(C201) Transmitter - Frequency error and phase error — 频率误差与相位误差
(C202) Transmitter - Frequency error under multipath and interference conditions — 多径与干扰条件下的频率误差
(C204) Transmitter output power and burst timing — 输出功率与突发时序
(C205) Transmitter - Output RF spectrum — 输出射频频谱
(C208) Conducted spurious emissions - MS allocated a channel — 传导杂散发射 (占用信道)。网络模式优先级：GSM > EGPRS > GPRS
(C209) Conducted spurious emissions - MS in idle mode — 传导杂散发射 (空闲模式)。网络模式优先级：GSM > EGPRS > GPRS
(C210) Receiver Blocking and spurious response - speech channels — 接收阻塞与杂散响应 (话音信道)
(C216) Inter-modulation rejection - speech channels — 互调抑制 (话音信道)
(C217) Inter-modulation rejection - control channels — 互调抑制 (控制信道)
(C219) AM suppression - speech channels — AM 抑制 (话音信道)
(C220) AM suppression - control channels — AM 抑制 (控制信道)
(C222) Adjacent channel rejection - speech channels (TCH/FS) — 邻道抑制 (话音信道)
(C223) Adjacent channel rejection - control channels — 邻道抑制 (控制信道)
(C225) Reference sensitivity - TCH/FS — 参考灵敏度 (TCH/FS)
(C226) Reference sensitivity - FACCH/F — 参考灵敏度 (FACCH/F)
注：部分 item 之间存在测试参数相互引用的情况，如果只勾选部分 item，可能会出现测试无法进行的情况，建议直接使用默认 item 创建测试计划。
Blocking Step: Receiver Blocking 中 out of band blocking 测试的频率步进 (MHz)，GSM 默认 0.2 (200 kHz)
UE Control: 是否由软件自动控制样品，默认 OFF。OFF 时测试过程中需人工控制样品状态 (如重启、飞行模式等)
UE Connect: UE 连接等待时间 (秒)，默认 60。即 UE 接入基站模拟器或开机启动的超时时间

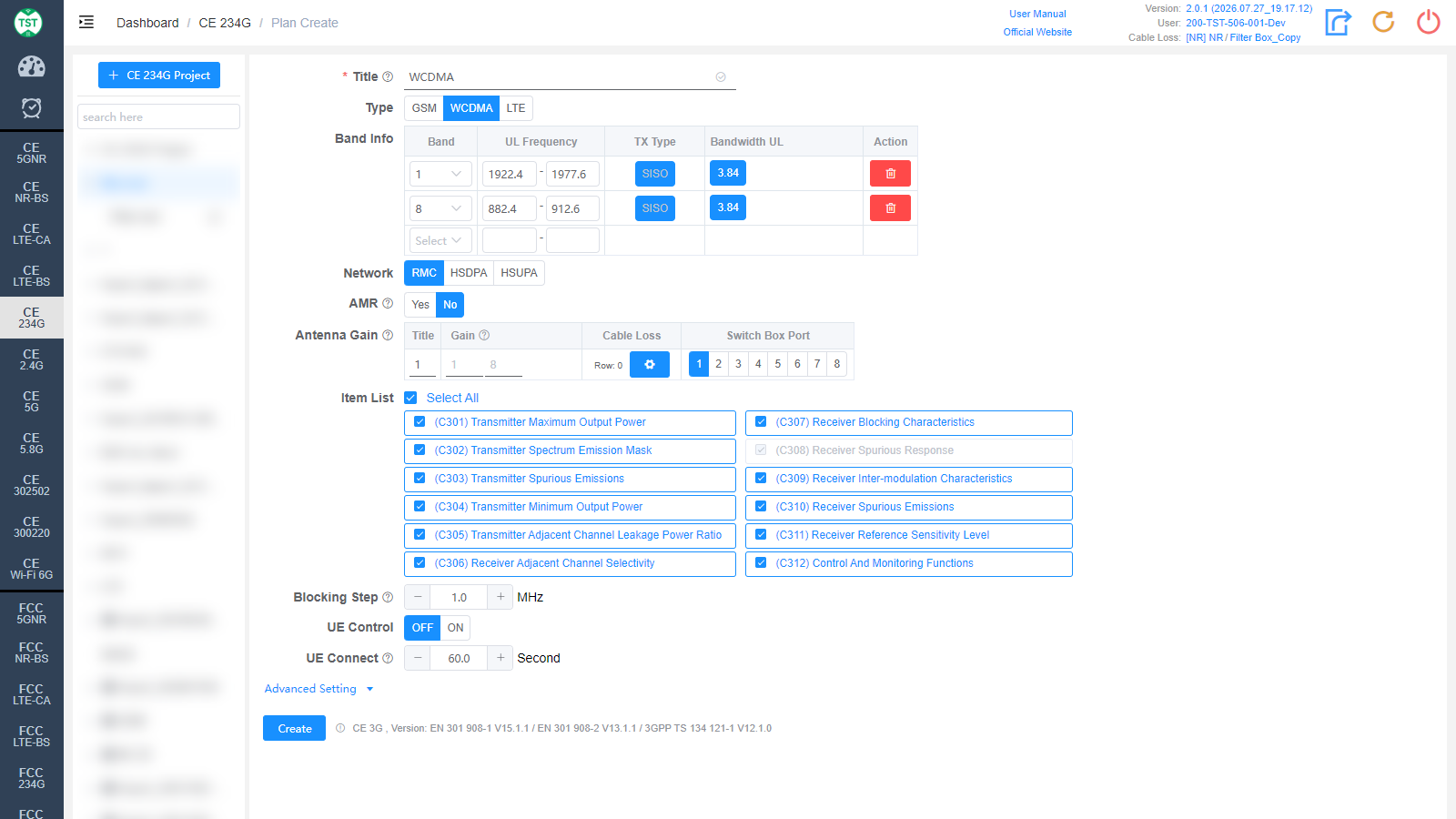

WCDMA
Type: 技术类别，此处选择 WCDMA
Band Info: 产品支持的 WCDMA 频段，如 Band 1 / 8。Bandwidth UL 固定为 3.84 (WCDMA 码片速率 3.84 Mcps)，其余各列与 GSM 相同
Network: 产品支持的网络模式，可多选：RMC / HSDPA / HSUPA
AMR: 产品是否支持 AMR (Adaptive Multi-rate 自适应多速率) 语音，默认 No。AMR 用于语音连接。选择 Network 后此选项才会显示
Item List: WCDMA (CE 3G，依据 EN 301 908-1 / -2) 包含的测试项目，默认全选：
(C301) Transmitter Maximum Output Power — 发射机最大输出功率
(C302) Transmitter Spectrum Emission Mask — 频谱发射模板
(C303) Transmitter Spurious Emissions — 发射机杂散发射
(C304) Transmitter Minimum Output Power — 发射机最小输出功率
(C305) Transmitter Adjacent Channel Leakage Power Ratio — 邻道泄漏功率比 (ACLR)
(C306) Receiver Adjacent Channel Selectivity — 接收机邻道选择性 (ACS)
(C307) Receiver Blocking Characteristics — 接收机阻塞特性
(C308) Receiver Spurious Response — 接收机杂散响应
(C309) Receiver Inter-modulation Characteristics — 接收机互调特性
(C310) Receiver Spurious Emissions — 接收机杂散发射
(C311) Receiver Reference Sensitivity Level — 接收机参考灵敏度电平
(C312) Control And Monitoring Functions — 控制与监测功能
Blocking Step: Receiver Blocking 中 out of band blocking 测试的频率步进 (MHz)，WCDMA / LTE 默认 1.0
Title / Antenna Gain / UE Control / UE Connect 与 GSM 相同，不再赘述。

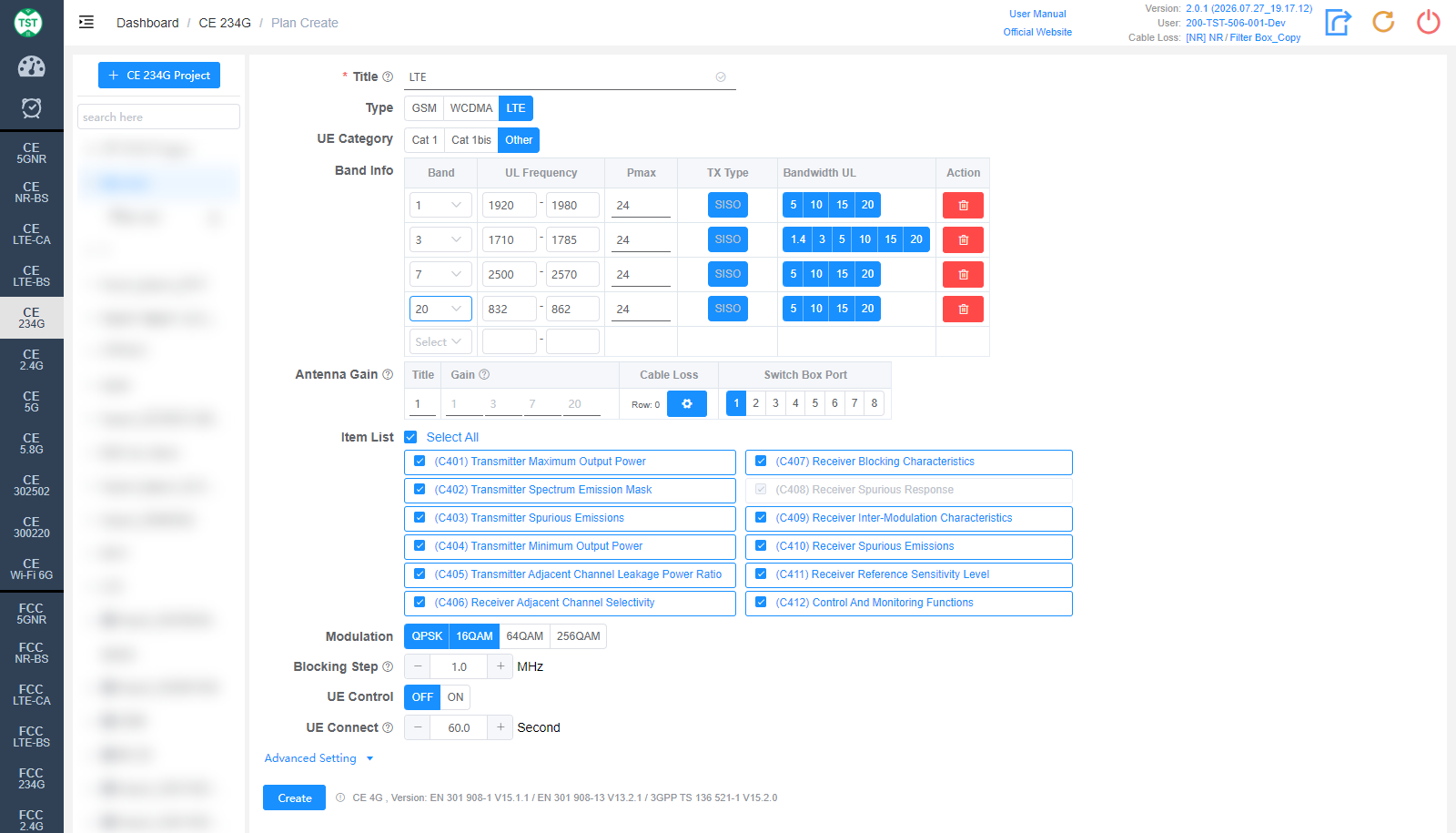

LTE
Type: 技术类别，此处选择 LTE
UE Category: UE (用户设备) 的 LTE 类别，默认 Other：
Cat 1: LTE Category 1，低速率物联网类别
Cat 1bis: Category 1bis，仅有一条接收天线的单天线变体，常见于 IoT 模组
Other: 其他类别，适用于 Cat 1 / Cat 1bis 以外的设备
Band Info: 产品支持的 LTE 频段，相比 GSM / WCDMA 多了 Pmax 列：
Band: LTE 频段编号，如 Band 1 / 3 / 7 / 20 等
UL Frequency: 上行频率范围 (MHz)，由系统自动填入
Pmax: 该频段的最大发射功率 (dBm)，默认 24
TX Type: 发射类型，固定为 SISO
Bandwidth UL: 该频段支持的上行信道带宽 (MHz)，可多选，如 1.4 / 3 / 5 / 10 / 15 / 20。可选项随频段变化，请按产品实际支持情况选择
Item List: LTE (CE 4G，依据 EN 301 908-1 / -13) 包含的测试项目，默认全选：
(C401) Transmitter Maximum Output Power — 发射机最大输出功率
(C402) Transmitter Spectrum Emission Mask — 频谱发射模板
(C403) Transmitter Spurious Emissions — 发射机杂散发射
(C404) Transmitter Minimum Output Power — 发射机最小输出功率
(C405) Transmitter Adjacent Channel Leakage Power Ratio — 邻道泄漏功率比 (ACLR)
(C406) Receiver Adjacent Channel Selectivity — 接收机邻道选择性 (ACS)
(C407) Receiver Blocking Characteristics — 接收机阻塞特性
(C408) Receiver Spurious Response — 接收机杂散响应
(C409) Receiver Inter-Modulation Characteristics — 接收机互调特性
(C410) Receiver Spurious Emissions — 接收机杂散发射
(C411) Receiver Reference Sensitivity Level — 接收机参考灵敏度电平
(C412) Control And Monitoring Functions — 控制与监测功能
Modulation: 产品支持的调制方式，可多选：QPSK / 16QAM / 64QAM / 256QAM，默认已选 QPSK + 16QAM。请按产品规格书实际支持的调制方式选择
Blocking Step: Receiver Blocking 中 out of band blocking 测试的频率步进 (MHz)，默认 1.0
Title / Antenna Gain / UE Control / UE Connect 与 GSM 相同，不再赘述。

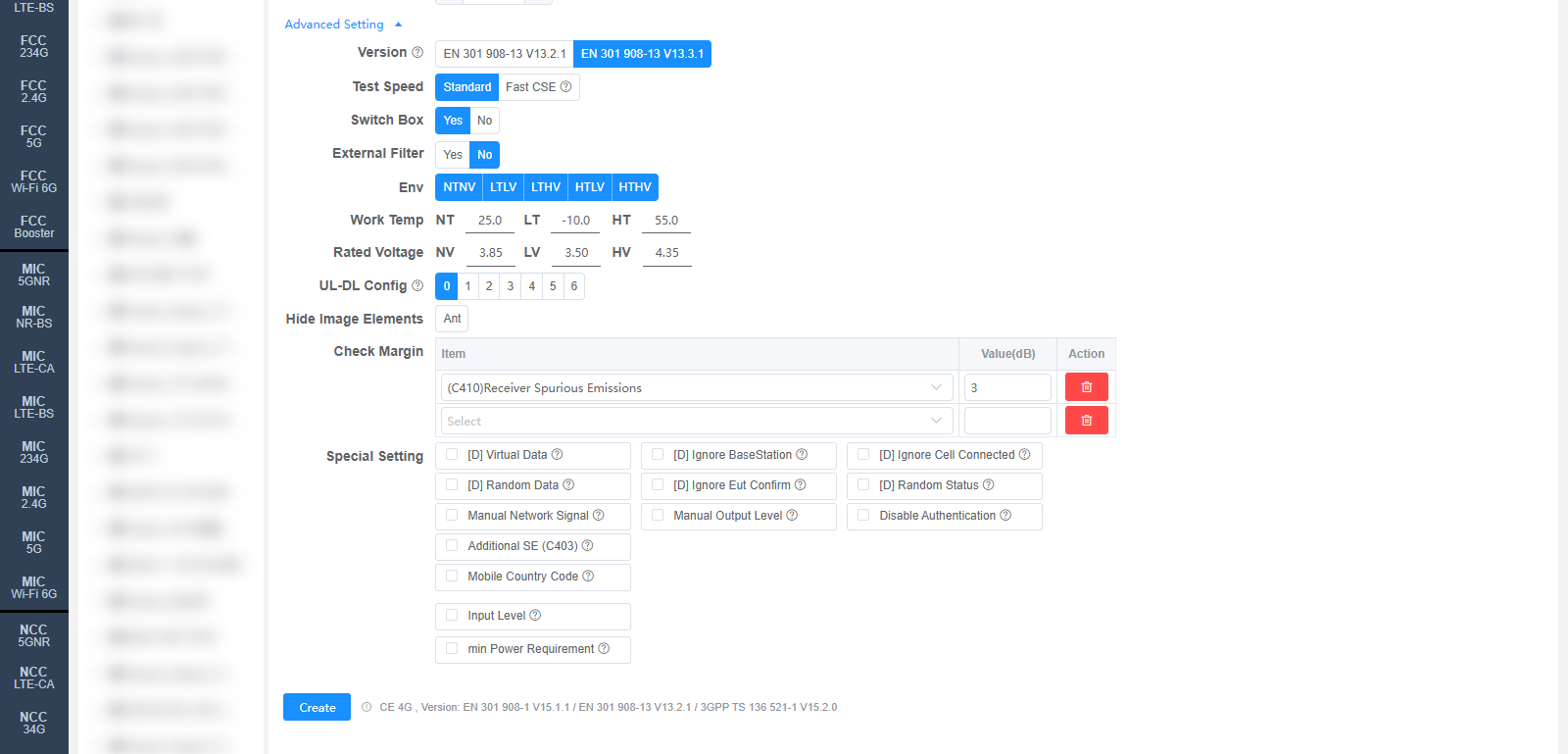

Advanced Setting
Advanced Setting 中的所有设定一般情况下保持默认值即可，只有测试结果异常或有特殊测试需求时才需要调整。上图以 LTE 为例，GSM / WCDMA 的字段略有差异，差异项已在下方标注。
Version: 测试依据的 EN 301 908-13 标准版本，可选 V13.2.1 / V13.3.1，默认 V13.3.1。默认值可在 Setting 页面修改
Test Speed (仅 LTE): 测试速度，可选 Standard / Fast CSE，默认 Standard。Fast CSE 模式下只测试最小带宽 (LCH/HCH)，用于加快传导杂散测试
Switch Box: 是否使用 Switch Box (射频切换开关)，默认 Yes。如果没有采购 Switch Box，此项选 No，产品直接连接到频谱仪进行测试
External Filter: 测试时是否在射频链路中使用外部滤波器，默认 No
Env: 所需测试的环境条件，可多选，默认全选：NTNV / LTLV / LTHV / HTLV / HTHV (常温常压 / 低温低压 / 低温高压 / 高温低压 / 高温高压)。GSM 制式额外提供 Vibration (振动) 和 Fading (衰落) 两个条件
Work Temp: 环境条件对应的温度 (°C)，默认 NT 25.0 / LT -10.0 / HT 55.0 (常温 / 低温 / 高温)
Rated Voltage: 环境条件对应的电压 (V)，默认 NV 3.85 / LV 3.50 / HV 4.35 (标称电压 / 低电压 / 高电压)
PDP (仅 GSM): 是否启用 PDP (Packet Data Protocol) Context，默认 No
UL-DL Config (仅 LTE): LTE TDD 上下行子帧配置 (0 ~ 6)，默认 0，对应 3GPP 定义的 TDD UL-DL 配置。仅对 TDD 制式有效，FDD 产品此项不影响测试
Hide Image Elements: 选择需要在报告图片中隐藏的元素 (如 Ant 天线标记)
Check Margin: 测试余量检查。选择 Item 并填写 Value(dB)，当测试结果与限值的余量小于设定值时，系统会进行标记提示
Special Setting: 特殊设置，带 [D] 前缀的为调试 (Debug) 选项，正常测试时无需勾选：
[D] Virtual Data: 系统将使用虚拟数据
[D] Ignore BaseStation: 系统将忽略基站
[D] Ignore Cell Connected: 系统将忽略小区连接状态
[D] Random Data: 系统将使用随机数据
[D] Ignore Eut Confirm: 系统将忽略 EUT 确认
[D] Random Status: 系统将使用随机状态
Manual Network Signal: 手动设置 Network Signal，系统不再向基站下发该设置
Manual Output Level: 手动设置 Output Level，系统不再向基站下发该设置
Disable Authentication: 在 attach 过程中禁用鉴权
Additional SE (C403): 勾选后，C403 将额外测量 additional spurious emission
Mobile Country Code: MCC (移动国家码)，范围 0-999，默认 1。适用于 Anritsu MT8000 / MT8821
Input Level: 输入电平 (dBm)
min Power Requirement: 最小功率要求，默认 0 dBm
引用法规 (随所选 Type 显示在 Create 按钮旁)：
- CE 2G (GSM): EN 301 511 V12.5.1 / 3GPP TS 151 010-1 V12.8.0
- CE 3G (WCDMA): EN 301 908-1 V15.1.1 / EN 301 908-2 V13.1.1 / 3GPP TS 134 121-1 V12.1.0
- CE 4G (LTE): EN 301 908-1 V15.1.1 / EN 301 908-13 V13.2.1 / 3GPP TS 136 521-1 V15.2.0
