创建测试计划 - CE 2.4G
CE 2.4G 选件用于 2.4 GHz 频段非授权产品的欧盟 CE (RED) 认证测试 (依据 EN 300 328)，包含发射机与接收机 (Adaptivity / Blocking) 指标。创建测试计划时先选择 Type (技术类别)：WLAN / Bluetooth / BLE / Zigbee / Proprietary，下面分别说明。

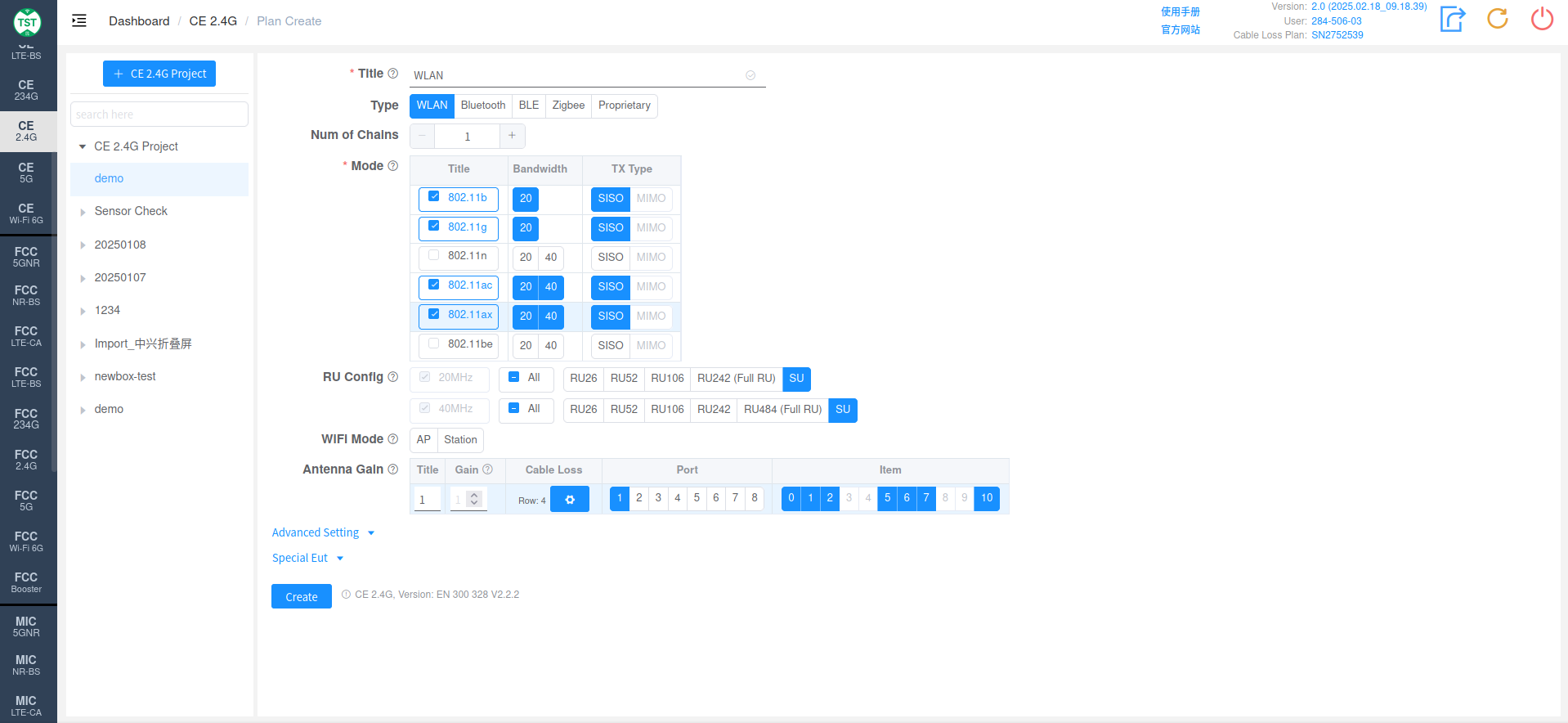

WLAN
Title: 测试计划名称，由用户自行输入，如 WLAN / BT / WiFi-Ant1 等
Type: 技术类别，此处选择 WLAN
Num of Chains: 产品有几条发射链路 (几根天线)
Mode: 产品支持的模式 (必选)：802.11b / g / n / ac / ax / be。勾选模式后选择对应的 Bandwidth (20 / 40 MHz) 和 TX Type (SISO / MIMO)
RU Config: 802.11ax / be 设备支持的 RU (Resource Unit) 配置。各带宽的 Full RU 为必选项，其他 RU 配置按产品实际支持情况选择。勾选 802.11ax / be 后显示
WiFi Mode: EUT 的 WiFi 角色：
AP: 设备充当"无线接入中心点"，用于提供无线网络信号
Station: 设备充当客户端，通过无线连接接入无线网络
Antenna Gain:
Title: 天线的编号，默认按照 1, 2, 3, 4... 依次命名，也可以根据客户要求，手动输入其他名称
Gain: 各天线在相应频段 (Band) 的增益大小
Cable Loss: 从产品天线端口到 Switch Box (切换开关的射频端口) 或 SA (频谱仪) 之间的射频线的线损。如何创建常用线损
Switch Box Port: 产品天线所连接的切换开关的端口号，比如 Ant1 接到了 port 1，Ant2 接到了 port 2
Item: 各天线需要测试的项目，编号对应如下：
(C2400) Duty Cycle - SA — 占空比 (频谱仪测量)
(C2401) RF Output Power, Duty Cycle, Tx-sequence, Tx-gap, Medium Utilization — 射频输出功率、占空比、发射序列、发射间隔、介质利用率
(C2402) Power Spectral Density — 功率谱密度
(C2403) Accumulated Transmit Time, Frequency Occupation And Hopping Sequence — 累计发射时间、频率占用与跳频序列
(C2404) Hopping Frequency Separation — 跳频频率间隔
(C2405) Adaptivity (Channel Access Mechanism) — 自适应 (信道接入机制)
(C2406) Occupied Channel Bandwidth — 占用信道带宽
(C2407) Transmitter Unwanted Emissions In The Out-Of-Band Domain — 带外域发射机无用发射
(C2408) Transmitter Unwanted Emissions In The Spurious Domain — 杂散域发射机无用发射
(C2409) Receiver Spurious Emissions — 接收机杂散发射
(C2410) Receiver Blocking — 接收机阻塞
软件已根据各技术类别的特点预选默认测试项目。注：部分 item 之间存在测试参数相互引用的情况，建议直接使用默认 item 创建测试计划。

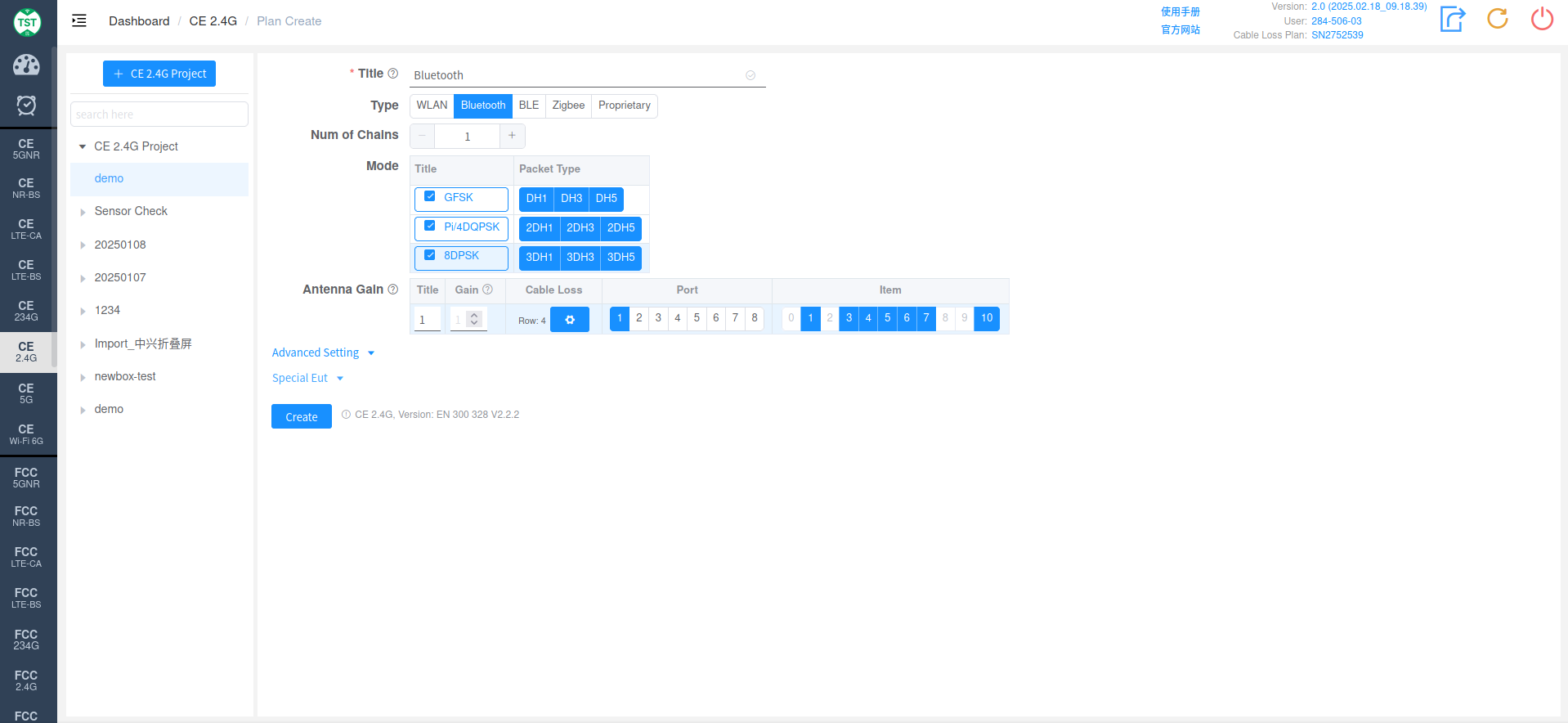

Bluetooth
Type: 技术类别，此处选择 Bluetooth
Num of Chains: 产品有几条发射链路，Bluetooth 目前只支持单天线
Mode: 产品支持的调制方式及封包类型 (Packet Type)：
GFSK: BR (基础速率)，封包类型 DH1 / DH3 / DH5
Pi/4DQPSK: EDR 2M，封包类型 2DH1 / 2DH3 / 2DH5
8DPSK: EDR 3M，封包类型 3DH1 / 3DH3 / 3DH5
Antenna Gain 与 WLAN 相同，不再赘述。

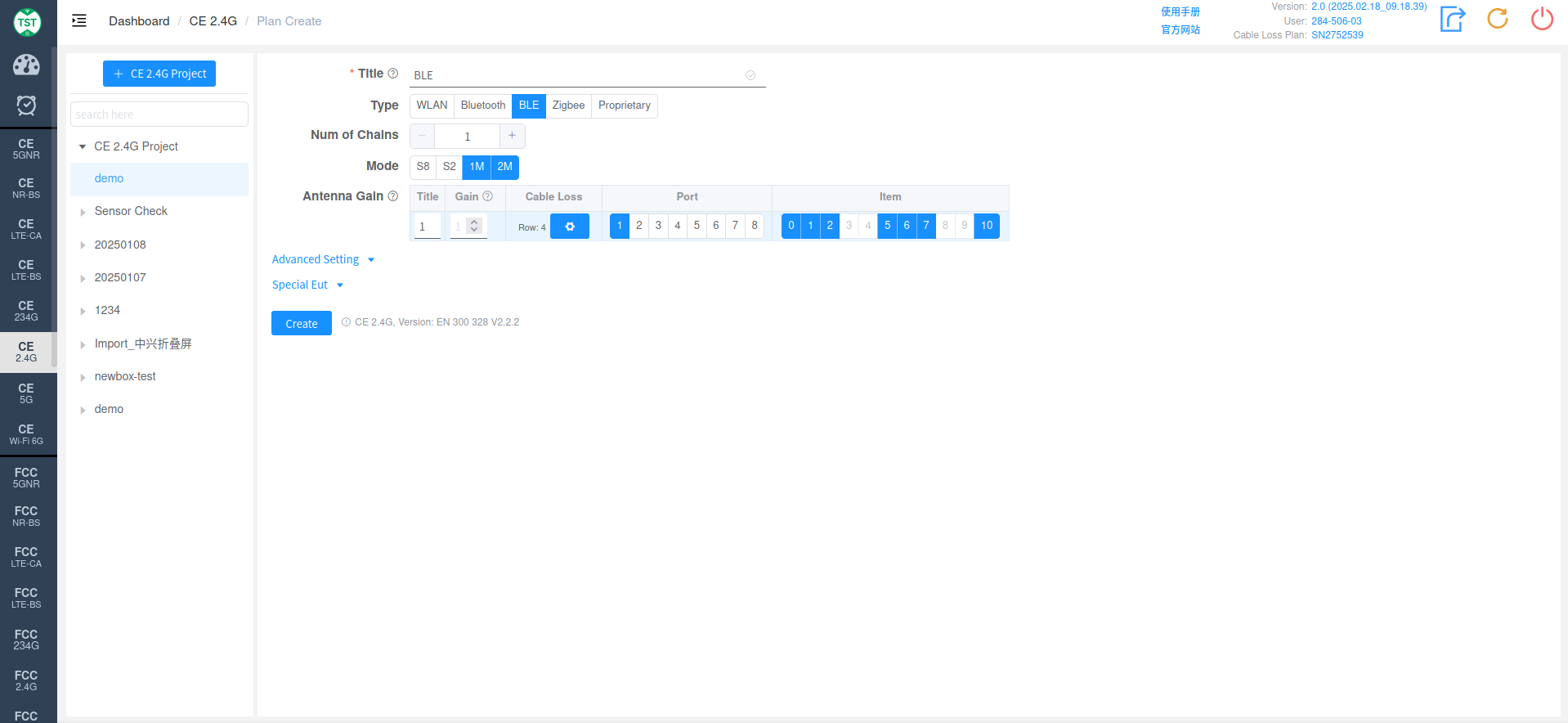

BLE
Type: 技术类别，此处选择 BLE
Num of Chains: 产品有几条发射链路，BLE 目前只支持单天线
Mode: 产品支持的模式：S8 / S2 / 1M / 2M。在 BT 5.0 之前的协议版本中，BLE 只有 1Mbps 这个速率，5.0 版开始在保留 1Mbps 速率的基础上，新加入了针对 IoT 产品的 S8, S2 (分别对应 125kbps 和 500kbps 两种速率) 两种应用于 Long Range 场景的速率，以及针对高带宽场景的 2Mbps 速率。其中 1Mbps 速率是 5.0 及以上版本必须支持的，其他三种速率为可选项。另外，S8, S2 两种速率是在 1Mbps 的基础上加入 FEC (前向纠错) 功能实现的，其 symbol rate (符号速率) 还是 1Mbps，所以从实际测试结果来看，S8, S2, 1M 三种模式的测试结果基本一致，因此对于同时支持这三种速率的产品，一般只测试 1M 模式 (如果同时将 S8, S2, 1M 三个模式都选上，软件会分别测试这三个模式)
Antenna Gain 与 WLAN 相同，不再赘述。

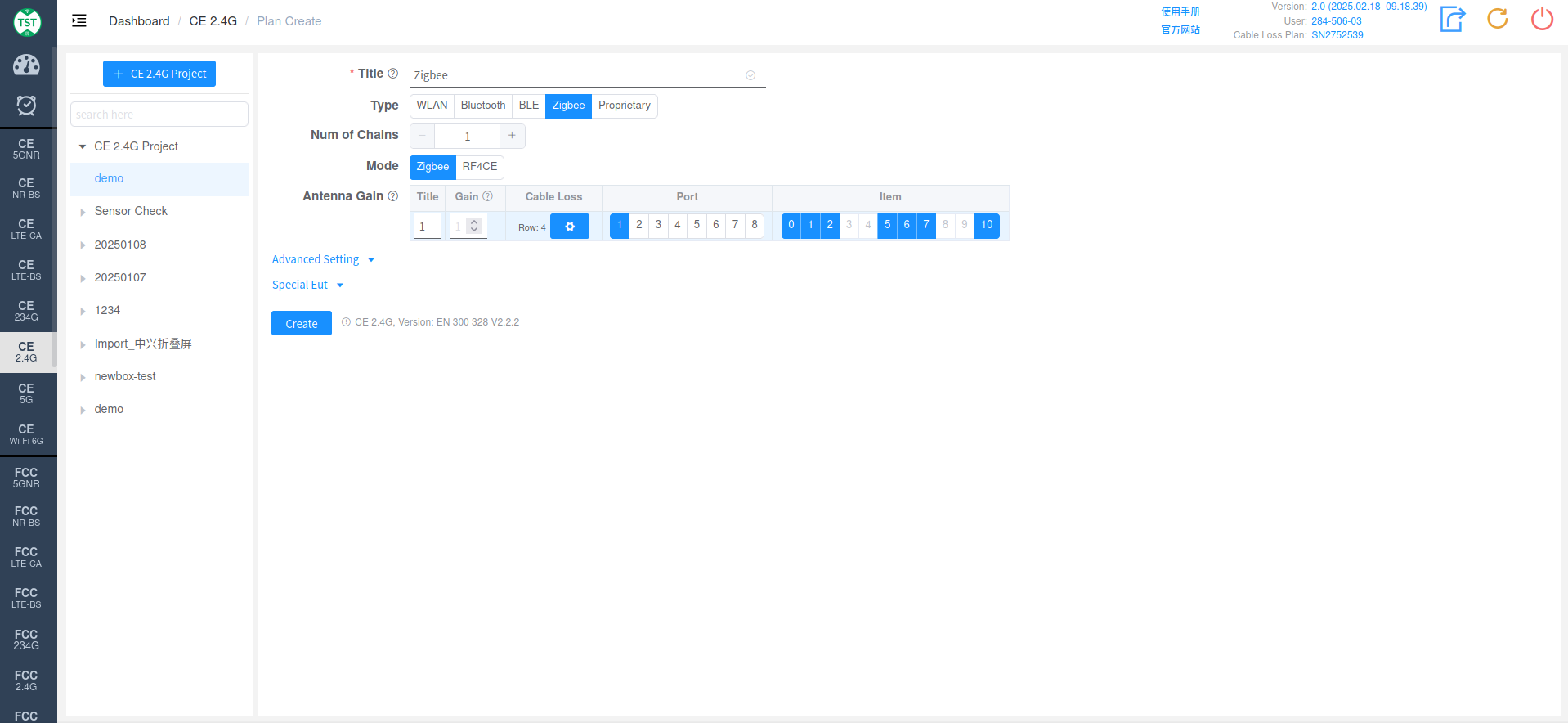

Zigbee
Type: 技术类别，此处选择 Zigbee
Num of Chains: 产品有几条发射链路 (几根天线)
Mode: 产品支持的模式：Zigbee / RF4CE
Antenna Gain 与 WLAN 相同，不再赘述。

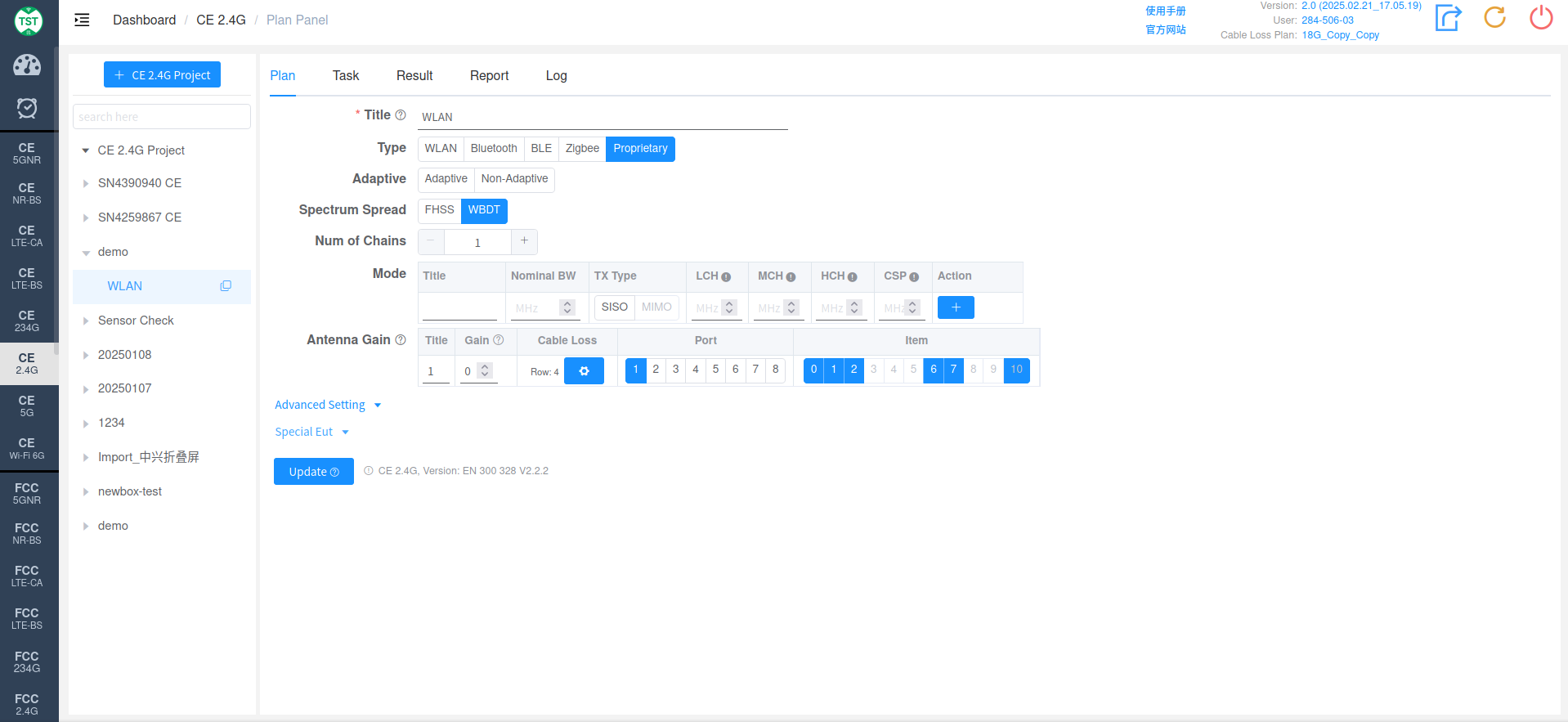

Proprietary
Type: 技术类别，Proprietary (自定义产品)
Adaptive: 产品是否为自适应设备：Adaptive / Non-Adaptive。影响适用的测试项目与限值
Spectrum Spread: 选择频谱扩展方式：
FHSS: 频率跳跃扩频 (Frequency Hopping Spread Spectrum)，通过在一组已知的频率中快速切换（跳跃）来传输信号，从而使信号在频谱上分散。优点在于减少干扰和提高安全性
WBDT: 宽带直接传输 (WideBand Direct Transmission)，一种宽带的直接序列扩频技术 (DS-SS)，通过在较宽的带宽上传输信号，实现更强的抗干扰能力
Num of Chains: 产品有几条发射链路 (几根天线)
Mode: 自定义模式表：
Title: mode 编号，可根据客户要求手动输入其他名称
Nominal BW: 设置信号在频谱上所占用的预定带宽
TX Type: 传输类型，SISO / MIMO
LCH / MCH / HCH: 低 / 中 / 高信道频率设定 (MHz)
CSP: 信道间隔 (Channel Spacing)
Action: 用于添加 / 删除模式配置行
Antenna Gain 与 WLAN 相同，不再赘述。

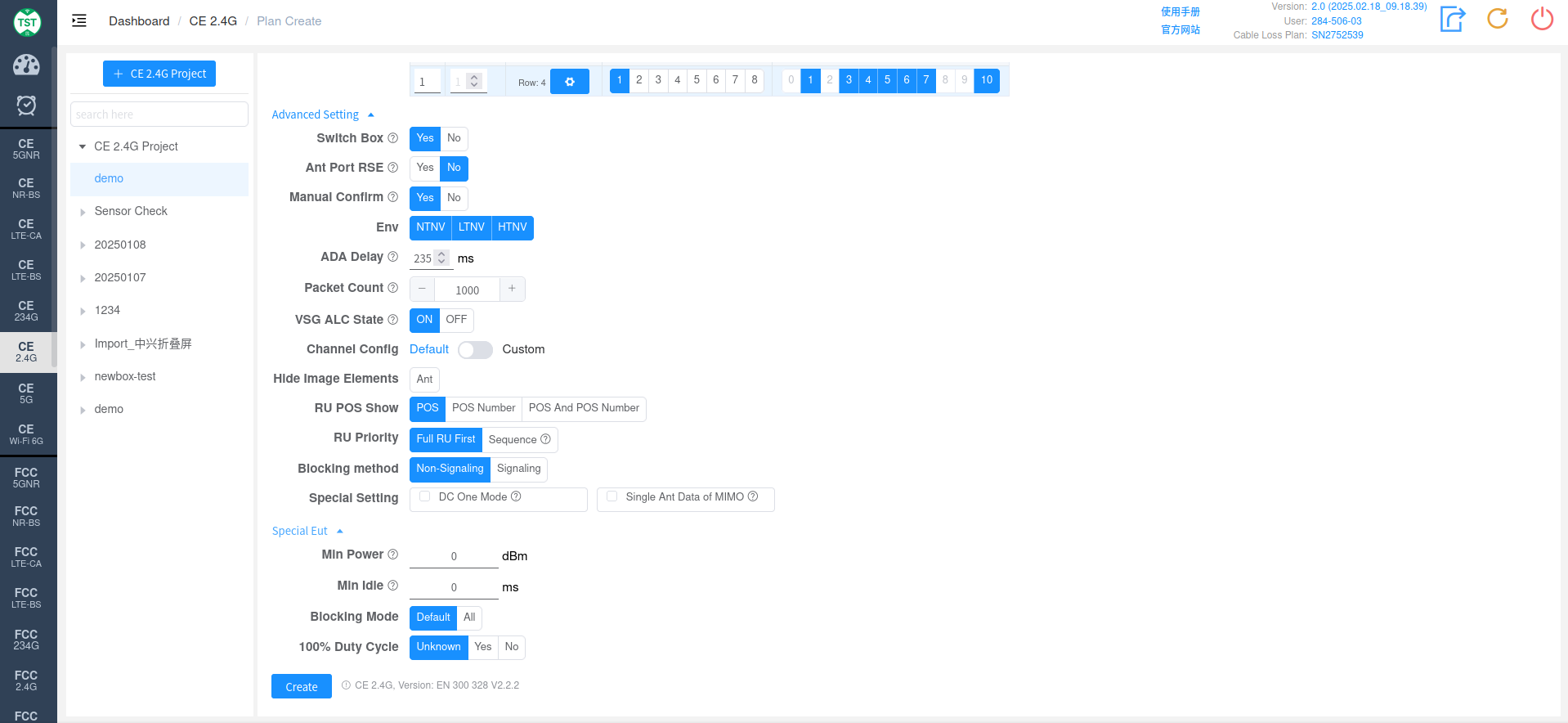

Advanced Setting 和 Special Eut 设置
以下设定一般情况下保持默认值即可，只有测试结果异常或有特殊测试需求时才需要调整。部分字段仅在特定 Type 下显示，已在说明中标注。
Switch Box: 是否使用 Switch Box。本标准包含 Adaptivity 等测试，需要配合 Switch Box (控制盒) 使用
External Filter: 测试时是否在射频链路中使用外部滤波器
Manual Confirm (仅 Bluetooth): 是否需要弹窗确认波形已经稳定。系统内置的自动判定波形稳定的算法，对于需要在跳频状态下测试的项目，可能会因为部分芯片跳频很慢而误判，所以对于 Bluetooth 默认开启此选项，由测试工程师协助判定波形是否已经稳定
Env: 所需测试的环境条件，可多选：NTNV / LTNV / HTNV (常温常压 / 低温常压 / 高温常压)
ADA Delay: Adaptivity 测试的延时 (ms)。用于模拟网络通信中的延迟，通过人为引入延迟，测试设备在真实网络中处理延迟的情况；默认值可在 Setting 页面修改
Packet Count: 数据包计数，用于接收机阻塞测试
Password: CMW500 的 WiFi 密码，用于接收机阻塞测试
VSG ALC State: 矢量信号发生器的功率 ALC 状态 (ON / OFF)。用于 Adaptivity 测试
Channel Config: 信道配置，Default (默认) 或 Custom (手动自定义信道)
Hide Image Elements: 选择需要在报告图片中隐藏的元素 (如 Ant 天线标记)
RU POS Show: 报告中 RU 位置的展示方式：POS / POS Number / POS And POS Number
RU Priority: RU 测试优先级：Full RU First (Full RU 优先) 或 Sequence (按 RU26 → RU52 → RU106... 顺序)
Blocking method: 接收机阻塞的测试方法：Non-Signaling (非信令) 或 Signaling (信令)
Special Setting: 特殊设置，带 [D] 前缀的为调试 (Debug) 选项，正常测试时无需勾选：
[D] Virtual Data / [D] Random Data / [D] Ignore Eut Confirm / [D] Random Status: 调试选项
DC One Mode: 一个模式仅测试一个占空比，如 802.11b 只测量 LCH 的占空比
Single Ant Data of MIMO: MIMO 时显示每根天线的 EIRP 与 PSD 数据 (CE 2.4G/5G/6G)
Sweep for Hop Sequence: 跳频序列测试使用扫描方式
Min Power: 设置最小功率 (dBm)，0 代表自动
Min Idle: 最小空闲时间 (ms)。用于 C2401
Blocking Mode: 接收机阻塞测试模式：Default (按照法规只测试速率最低的模式，比如 b/g/n 只测试 b 模式) / All (所有模式全部测试)
100% Duty Cycle: 样品占空比是否为 100% (Unknown / Yes / No)，仅当系统对占空比的判定错误时才需要选择
引用法规 (显示在 Create 按钮旁)：CE 2.4G, Version: EN 300 328 V2.2.2
