创建测试计划 - SRRC 2.4G
基础设置：

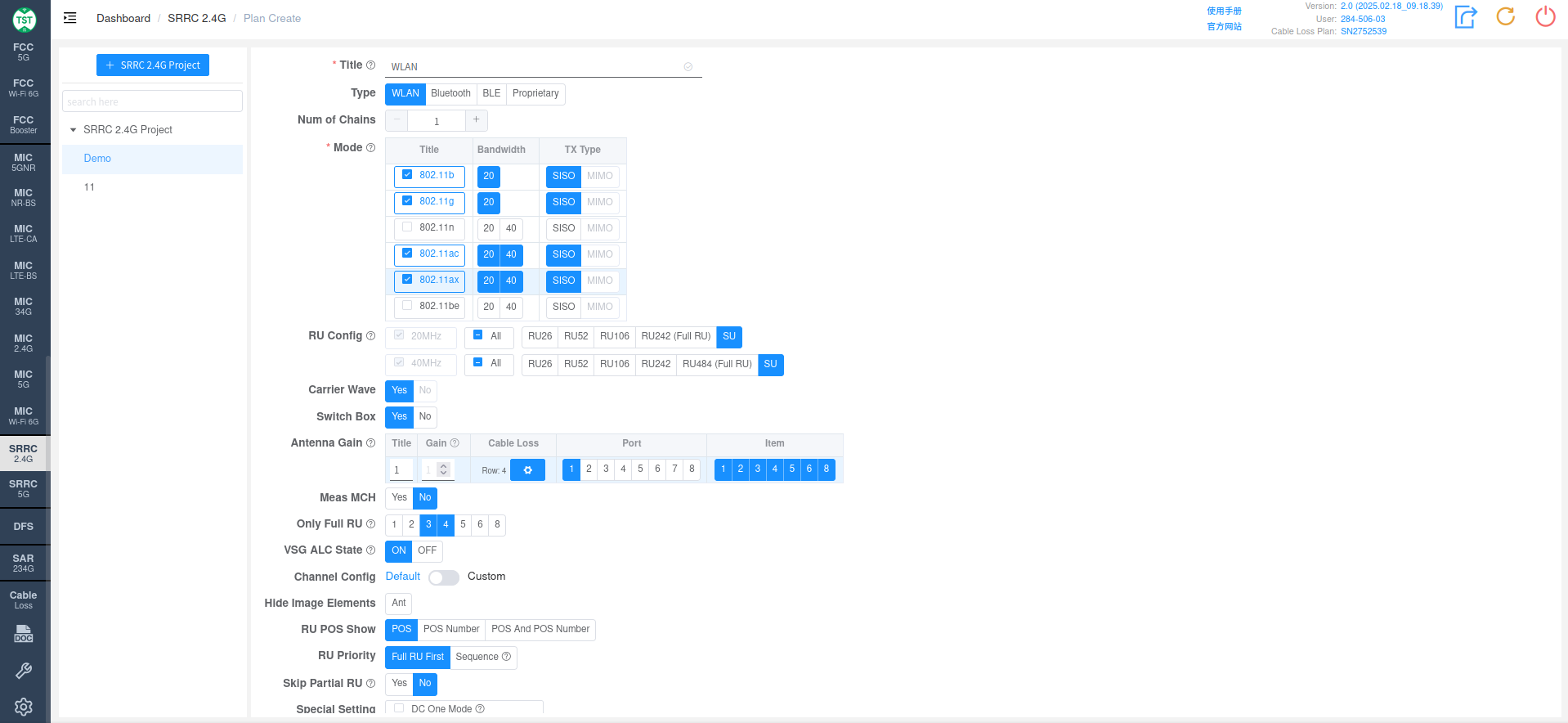

WiFi
Type: 技术类别，WLAN
Num of Chains: 产品有几条发射链路 (几根天线)
Mode: 产品支持的模式，如 WiFi的802.11b/g/n/ax..., 或者Bluetooth的GFSK, 8DPSK等
RU Config: 802.11ax设备支持的RU配置。各带宽的Full RU为必选项，其他RU配置跟产品实际支持情况选择
Carrier Wave: SRRC的载频容限只允许使用在载波模式下测试，所以此处只能选择Yes.
Switch Box: 是否使用Switch Box。如果没有采购Switch Box，此项选No，产品直接连接到频谱仪进行测试
Antenna Gain:
Title: 天线的编号，默认按照1,2,3,4...依次命名，也可以根据客户要求，手动输入其他名称
Gain: 各天线在相应频段(Band)的增益大小
Cable Loss: 从产品天线端口到Switch Box (切换开关的射频端口) 或 SA(频谱仪，如果不使用切换开关而直接)之间的射频线的线损。如何如何创建常用线损
Port: 产品天线所连接的切换开关的端口号，比如，Ant1接到了port 1, Ant2接到了port 2
Item: 此标准所包含的所有测试item的列表。*对于WIFI，Bluetooth, BLE, Zigbee等已知类型的产品，软件已经根据其相应的技术特点选好了默认需要测试的item，当然也可以根据测试需要选择其中部分项目进行测试。*注：部分标准中各个item之间存在测试参数相互引用的情况，如果只勾选部分item，可能会出现测试无法进行的情况发生，所以建议直接使用默认item创建测试计划。 对于多天线的产品 ，为减少工作量，默认第一根天线会执行所有适用的item的测试，但是其他天线已按照标准要求，挑选出部分强制需要测试的item进行测试，对于非强制要求的item，可根据需要自行勾选
Meas MCH: 确认是否测量中间信道。SRRC默认只测量LCH, HCH，如果客户有特殊需求需要测量MCH，此项选为Yes，即可测试
VSG ALC State: ALC（自动电平控制）功能在信号发生器中用于维持输出信号的功率稳定。当 ALC 状态设置为 ON 时，矢量信号发生器会自动调节其输出电平，以确保输出信号的功率保持稳定和一致。这样可以补偿由于温度变化、信号衰减或其他因素引起的输出功率漂移。当 ALC 状态设置为 OFF 时，信号发生器不再主动调整其输出功率。
Channel Config: 矢量信号发生器功率 ALC 状态，用于自适应测试
Config: 勾选 Custom 即可选择 Config ，手动配置信道
Hide Image Elements: 选择需要隐藏的图片元素
RU POS Show: 选择展示 RU POS 或者RU POS Number 或者 共同展示
RU Priority: RU 优先级选择，Full RU 优先 或者按照 Sequence 序列
Special Setting: 特殊设置
**[D] Virtual Data: ** 系统将使用虚拟数据。
**[D] Random Data：**系统将使用随机数据。
**[D] Ignore Eut Confirm ：**系统将忽略 Eut 确认信号。
**[D] Random Status：**系统将使用随机状态。
**DC One Mode：**一个模式仅测试一个占空比，如802.11b，只测量LCH的占空比。

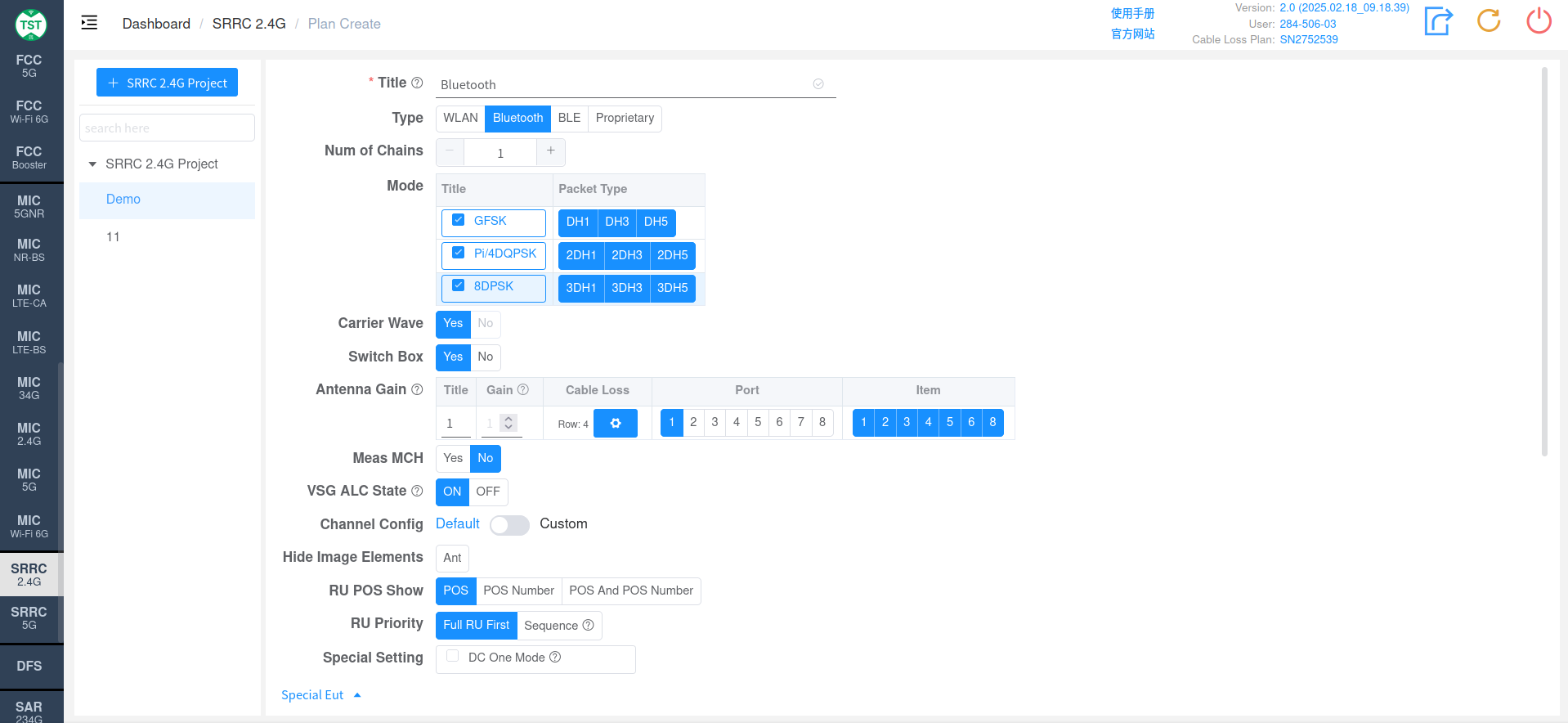

Bluetooth
Type: 技术类别，Bluetooth
Num of Chains: 产品有几条发射链路 (几根天线)，Bluetooth目前只支持单天线
Mode: 产品支持的模式及封包类型 (Packet Type)
Carrier Wave: SRRC的载频容限只允许使用在载波模式下测试，所以此处只能选择Yes.
Switch Box: 是否使用Switch Box。如果没有采购Switch Box，此项选No，产品直接连接到频谱仪进行测试
Antenna Gain:
Title: 天线的编号，默认按照1,2,3,4...依次命名，也可以根据客户要求，手动输入其他名称
Gain: 各天线在相应频段(Band)的增益大小
Cable Loss: 从产品天线端口到Switch Box (切换开关的射频端口) 或 SA(频谱仪，如果不使用切换开关而直接)之间的射频线的线损。如何如何创建常用线损
Port: 产品天线所连接的切换开关的端口号，比如，Ant1接到了port 1, Ant2接到了port 2
Item: 此标准所包含的所有测试item的列表。*对于WIFI，Bluetooth, BLE, Zigbee等已知类型的产品，软件已经根据其相应的技术特点选好了默认需要测试的item，当然也可以根据测试需要选择其中部分项目进行测试。*注：部分标准中各个item之间存在测试参数相互引用的情况，如果只勾选部分item，可能会出现测试无法进行的情况发生，所以建议直接使用默认item创建测试计划。 对于多天线的产品 ，为减少工作量，默认第一根天线会执行所有适用的item的测试，但是其他天线已按照标准要求，挑选出部分强制需要测试的item进行测试，对于非强制要求的item，可根据需要自行勾选
Meas MCH: 确认是否测量中间信道。SRRC默认只测量LCH, HCH，如果客户有特殊需求需要测量MCH，此项选为Yes，即可测试
VSG ALC State: ALC（自动电平控制）功能在信号发生器中用于维持输出信号的功率稳定。当 ALC 状态设置为 ON 时，矢量信号发生器会自动调节其输出电平，以确保输出信号的功率保持稳定和一致。这样可以补偿由于温度变化、信号衰减或其他因素引起的输出功率漂移。当 ALC 状态设置为 OFF 时，信号发生器不再主动调整其输出功率。
Channel Config: 矢量信号发生器功率 ALC 状态，用于自适应测试
Config: 勾选 Custom 即可选择 Config ，手动配置信道
Hide Image Elements: 选择需要隐藏的图片元素
RU POS Show: 选择展示 RU POS 或者RU POS Number 或者 共同展示
RU Priority: RU 优先级选择，Full RU 优先 或者按照 Sequence 序列
Special Setting: 特殊设置
**[D] Virtual Data: ** 系统将使用虚拟数据。
**[D] Random Data：**系统将使用随机数据。
**[D] Ignore Eut Confirm ：**系统将忽略 Eut 确认信号。
**[D] Random Status：**系统将使用随机状态。
**DC One Mode：**一个模式仅测试一个占空比，如802.11b，只测量LCH的占空比。

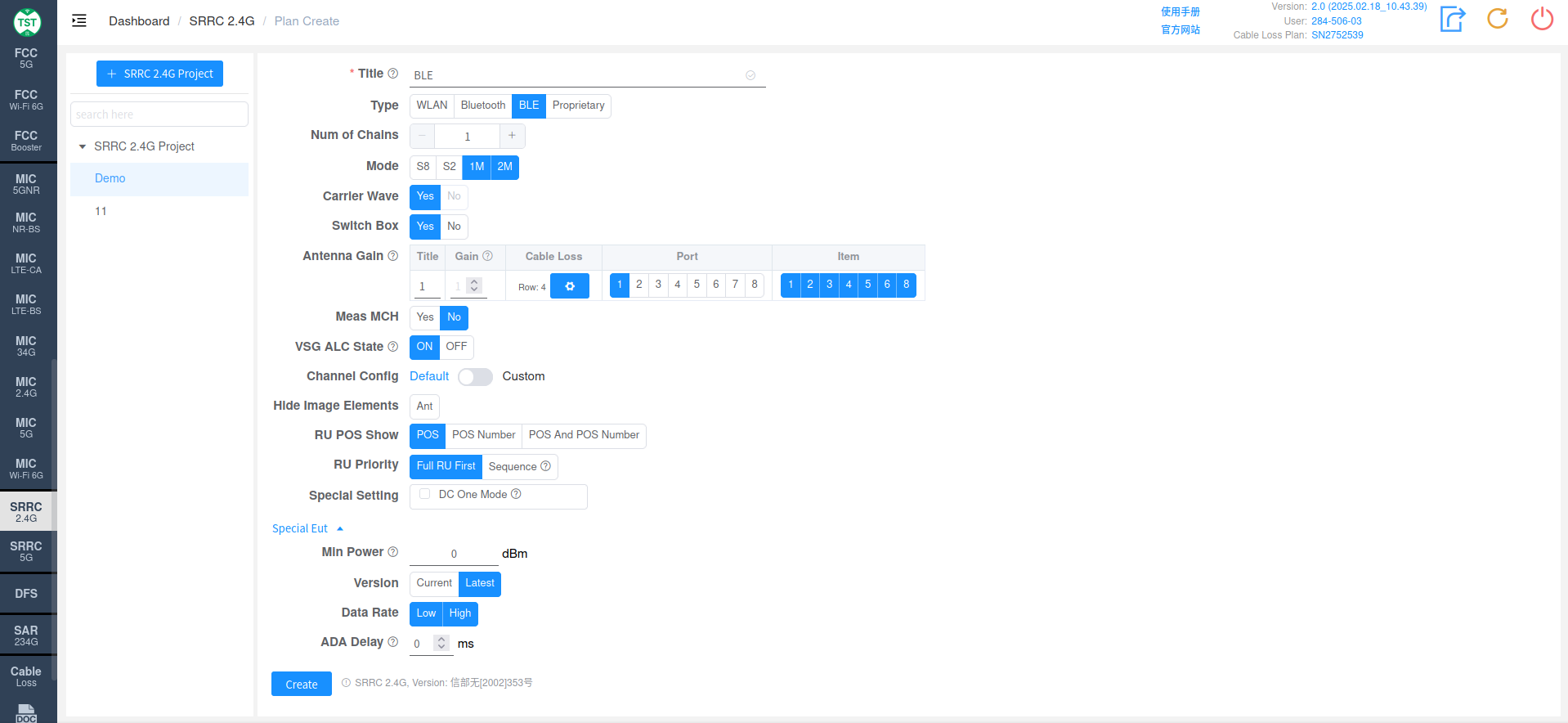

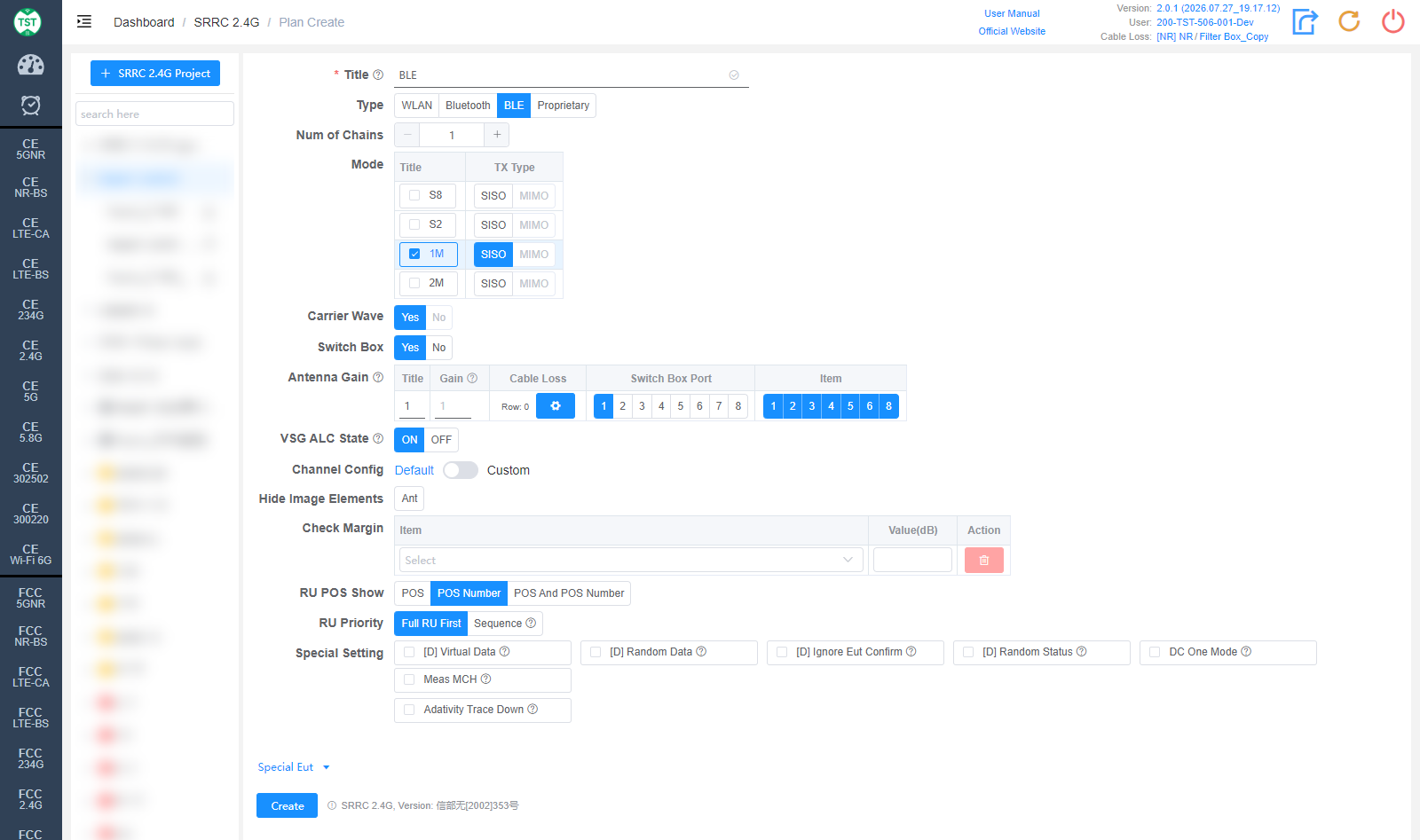

BLE
Type: 技术类别，BLE
Num of Chains: 产品有几条发射链路 (几根天线)，BLE目前只支持单天线
Mode: 产品支持的模式。在BT 5.0之前的协议版本中，BLE只有1Mbps这个速率，但是5.0版开始，在保留1Mbps速率的基础上，新加入了针对IoT产品的S8, S2 (分别对应125kbps和512kbps两种速率)两种应用于Long range场景的速率，以及针对高带宽场景的2Mbps速率。其中1Mbps 速率是5.0及以上版本必须支持*的，其他三种速率为可选项。另外，S8, S2两种速率是在1Mbps的基础上加入FEC(前向纠错)功能实现的，其symbol rate (符号速率)还是1Mbps，所以从实际测试结果来看，S8, S2, 1M三种模式的测试结果基本一致，*因此对于同时支持这三种速率的产品，一般只测试1M模式 (如果只需要测试1M模式，只需要选择1M模式即可，如果同时将S8, S2, 1M三个模式都选上，软件会分别测试这三个模式)。
Carrier Wave: SRRC的载频容限只允许使用在载波模式下测试，所以此处只能选择Yes.
Switch Box: 是否使用Switch Box。如果没有采购Switch Box，此项选No，产品直接连接到频谱仪进行测试
Antenna Gain:
Title: 天线的编号，默认按照1,2,3,4...依次命名，也可以根据客户要求，手动输入其他名称
Gain: 各天线在相应频段(Band)的增益大小
Cable Loss: 从产品天线端口到Switch Box (切换开关的射频端口) 或 SA(频谱仪，如果不使用切换开关而直接)之间的射频线的线损。如何如何创建常用线损
Port: 产品天线所连接的切换开关的端口号，比如，Ant1接到了port 1, Ant2接到了port 2
Item: 此标准所包含的所有测试item的列表。*对于WIFI，Bluetooth, BLE, Zigbee等已知类型的产品，软件已经根据其相应的技术特点选好了默认需要测试的item，当然也可以根据测试需要选择其中部分项目进行测试。*注：部分标准中各个item之间存在测试参数相互引用的情况，如果只勾选部分item，可能会出现测试无法进行的情况发生，所以建议直接使用默认item创建测试计划。 对于多天线的产品 ，为减少工作量，默认第一根天线会执行所有适用的item的测试，但是其他天线已按照标准要求，挑选出部分强制需要测试的item进行测试，对于非强制要求的item，可根据需要自行勾选
Meas MCH: 确认是否测量中间信道。SRRC默认只测量LCH, HCH，如果客户有特殊需求需要测量MCH，此项选为Yes，即可测试
VSG ALC State: ALC（自动电平控制）功能在信号发生器中用于维持输出信号的功率稳定。当 ALC 状态设置为 ON 时，矢量信号发生器会自动调节其输出电平，以确保输出信号的功率保持稳定和一致。这样可以补偿由于温度变化、信号衰减或其他因素引起的输出功率漂移。当 ALC 状态设置为 OFF 时，信号发生器不再主动调整其输出功率。
Channel Config: 矢量信号发生器功率 ALC 状态，用于自适应测试
Config: 勾选 Custom 即可选择 Config ，手动配置信道
Hide Image Elements: 选择需要隐藏的图片元素
RU POS Show: 选择展示 RU POS 或者RU POS Number 或者 共同展示
RU Priority: RU 优先级选择，Full RU 优先 或者按照 Sequence 序列
Special Setting: 特殊设置
**[D] Virtual Data: ** 系统将使用虚拟数据。
**[D] Random Data：**系统将使用随机数据。
**[D] Ignore Eut Confirm ：**系统将忽略 Eut 确认信号。
**[D] Random Status：**系统将使用随机状态。
**DC One Mode：**一个模式仅测试一个占空比，如802.11b，只测量LCH的占空比。

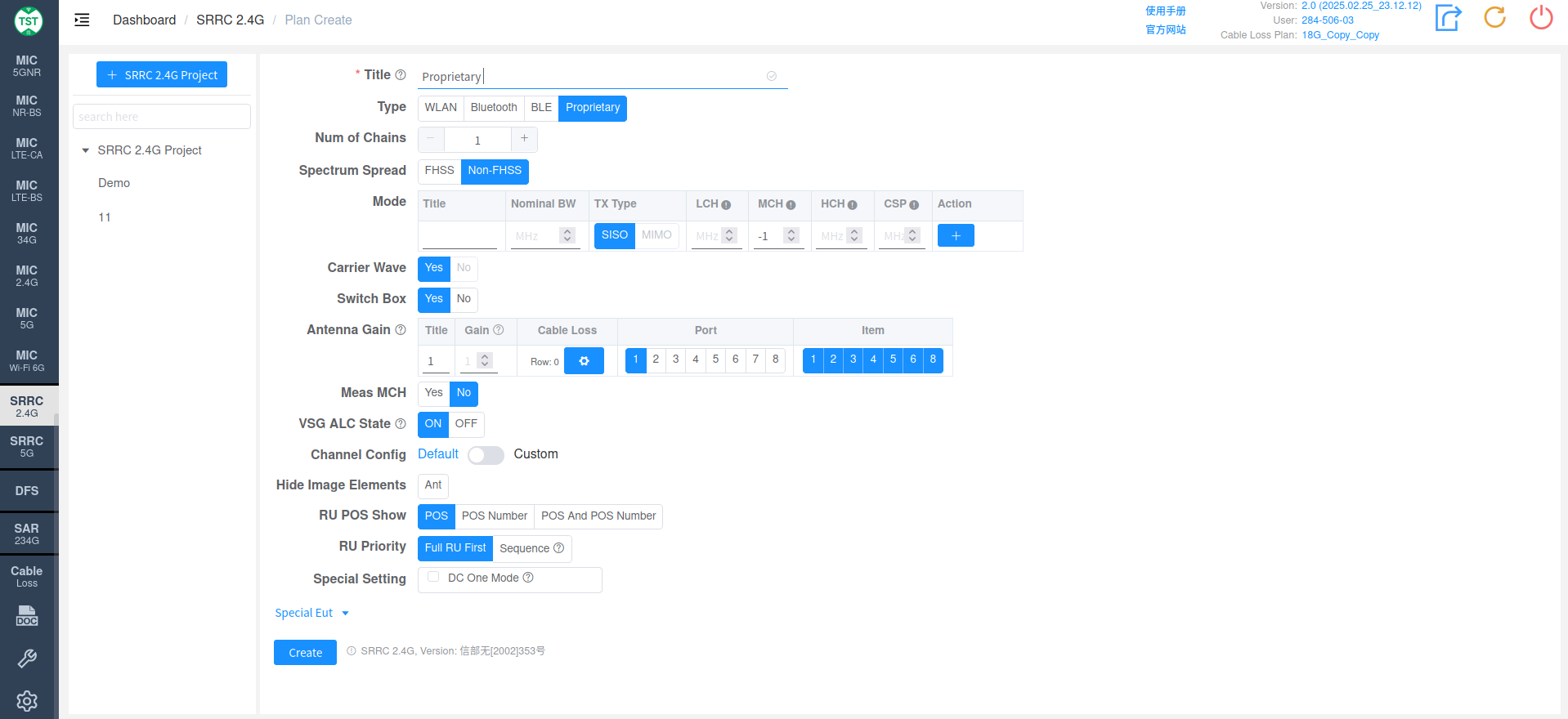

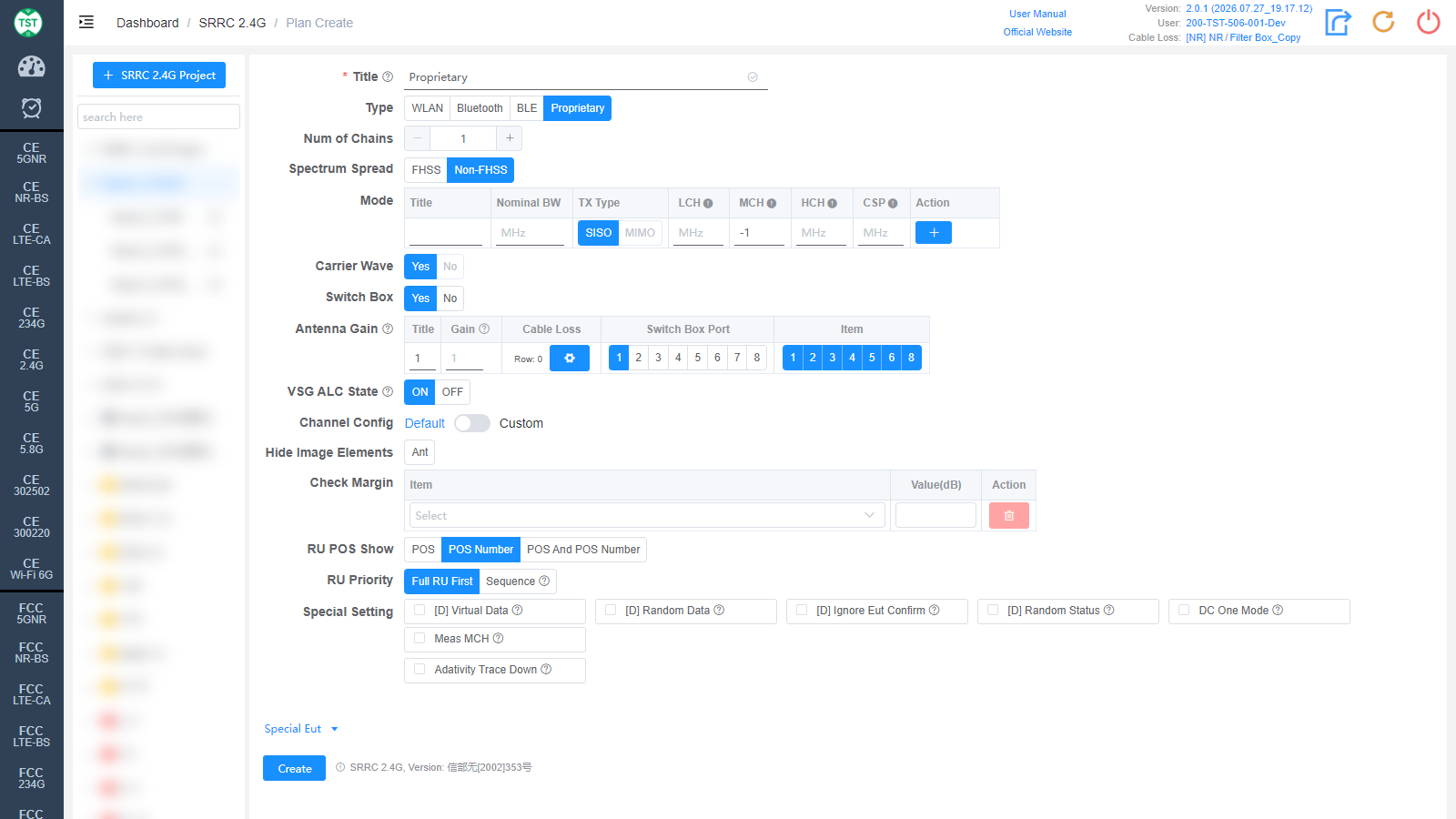

Proprietary
Type: 技术类别， Proprietary
Num of Chains: 产品有几条发射链路 (几根天线)
Spectrum Spread: 选择频谱拓展方式
FHSS : 频率跳跃扩频(Frequency Hopping Spread Spectrum),通过在一组已知的频率中快速切换（跳跃）来传输信号，从而使信号在频谱上分散。优点在于减少干扰和提高安全性，因为窃听者很难在不知跳频序列的情况下锁定和解码信号。
Non-FHSS :
Mode:
Title: mode编号，根据客户要求，手动输入其他名称。
Nominal BW: 设置信号在频谱上所占用的预定带宽。
**TX Type:**设置传输类型
**SISO:**单输入单输出 (Single Input Single Output) ，这是一种基本的无线通信传输方式，使用单天线进行发送和接收。
**MIMO:**多输入多输出 (Multiple Input Multiple Output) ，这种传输方式使用多根天线同时进行数据的发送和接收，能够提高通信的容量和可靠性。
**LCH:**低频道（低频信道）设定，用于指定通信开始的最低频率，以MHz为单位。
**MCH:**中频道（中频信道）设定，用于指定通信的中心频率。
**HCH:**高频信道设定，用于指定通信的最高频率。
CSP: 信道间隔(Channel Spacing)，定义信道之间的频率间距离。这对于宽带通信或多个信道同时运行的设备非常重要。
Action: 用于添加新的模式配置。
Carrier Wave: 产品是否支持载波发射。如果选择Yes，则频率误差会使用载波模式进行测量，测试设置与调制信号测试有比较大差异
Switch Box: 是否使用Switch Box。如果没有采购 Switch Box，此项选No，产品直接连接到频谱仪进行测试
Antenna Gain:
Title: 天线的编号，默认按照1,2,3,4...依次命名，也可以根据客户要求，手动输入其他名称
Gain: 各天线在相应频段(Band)的增益大小
Cable Loss: 从产品天线端口到Switch Box (切换开关的射频端口) 或 SA(频谱仪，如果不使用切换开关而直接)之间的射频线的线损。如何如何创建常用线损
Port: 产品天线所连接的切换开关的端口号，比如，Ant1接到了port 1, Ant2接到了port 2
Item: 此标准所包含的所有测试item的列表。*对于WIFI，Bluetooth, BLE, Zigbee等已知类型的产品，软件已经根据其相应的技术特点选好了默认需要测试的item，当然也可以根据测试需要选择其中部分项目进行测试。*注：部分标准中各个item之间存在测试参数相互引用的情况，如果只勾选部分item，可能会出现测试无法进行的情况发生，所以建议直接使用默认item创建测试计划。 对于多天线的产品 ，为减少工作量，默认第一根天线会执行所有适用的item的测试，但是其他天线已按照标准要求，挑选出部分强制需要测试的item进行测试，对于非强制要求的item，可根据需要自行勾选
Meas MCH: 确认是否测量中间信道。SRRC默认只测量LCH, HCH，如果客户有特殊需求需要测量MCH，此项选为Yes，即可测试
VSG ALC State: ALC（自动电平控制）功能在信号发生器中用于维持输出信号的功率稳定。当 ALC 状态设置为 ON 时，矢量信号发生器会自动调节其输出电平，以确保输出信号的功率保持稳定和一致。这样可以补偿由于温度变化、信号衰减或其他因素引起的输出功率漂移。当 ALC 状态设置为 OFF 时，信号发生器不再主动调整其输出功率。
Channel Config: 矢量信号发生器功率 ALC 状态，用于自适应测试
Config: 勾选 Custom 即可选择 Config ，手动配置信道
Hide Image Elements: 选择需要隐藏的图片元素
RU POS Show: 选择展示 RU POS 或者RU POS Number 或者 共同展示
RU Priority: RU 优先级选择，Full RU 优先 或者按照 Sequence 序列
Special Setting: 特殊设置
**[D] Virtual Data: ** 系统将使用虚拟数据。
**[D] Random Data：**系统将使用随机数据。
**[D] Ignore Eut Confirm ：**系统将忽略 Eut 确认信号。
**[D] Random Status：**系统将使用随机状态。
**DC One Mode：**一个模式仅测试一个占空比，如802.11b，只测量LCH的占空比。

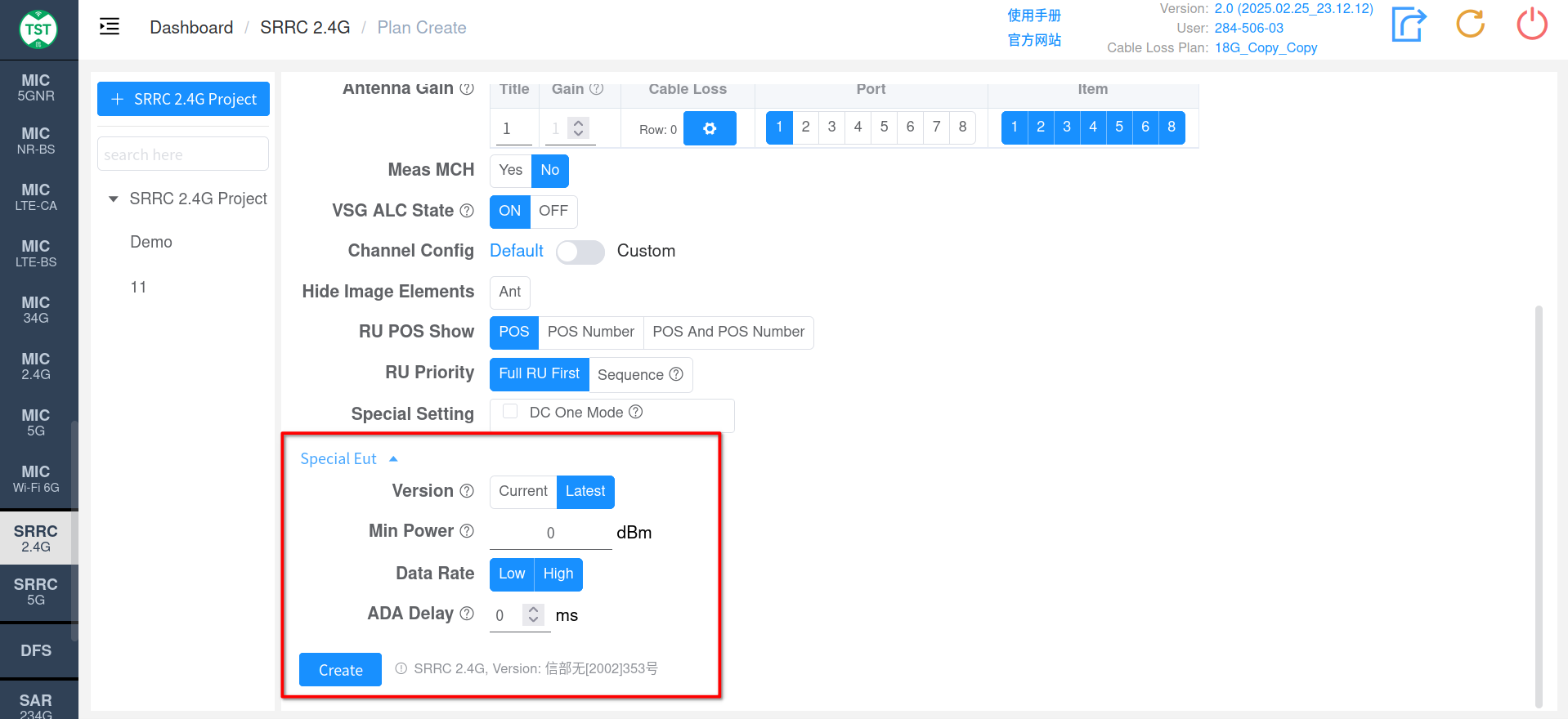

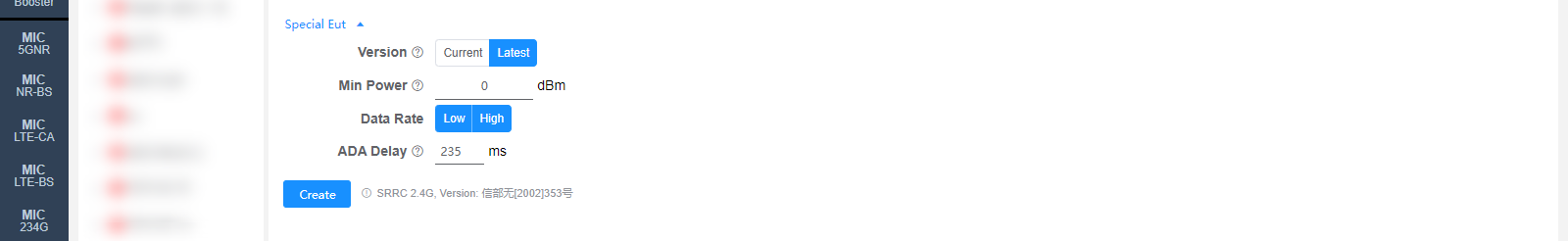

Special Eut 设置：
Special EUT里面的所有设定一般情况下不需要去设置，只有测试出来的结果异常时才需要设置
Version: 选择版本号。点击问号中的超链接即可对系统整体的 Version 进行设置
Min Power: 设置最小功率，0代表自动
Data Rate: 选择低数据速率或者高数据速率
ADA Delay: 设置延迟时间，点击问号中的超链接即可对系统整体的 ADA Delay 进行设置
