创建测试计划 - MIC NR-BS ​

MIC NR-BS 选件用于 5G NR 基站 (Base Station) 类产品的日本 MIC (総務省) 技术基准适合认证测试。基站测试通过信号源 (VSG) 灌入测试信号、频谱仪 (SA) 测量输出。

基础设置 ​

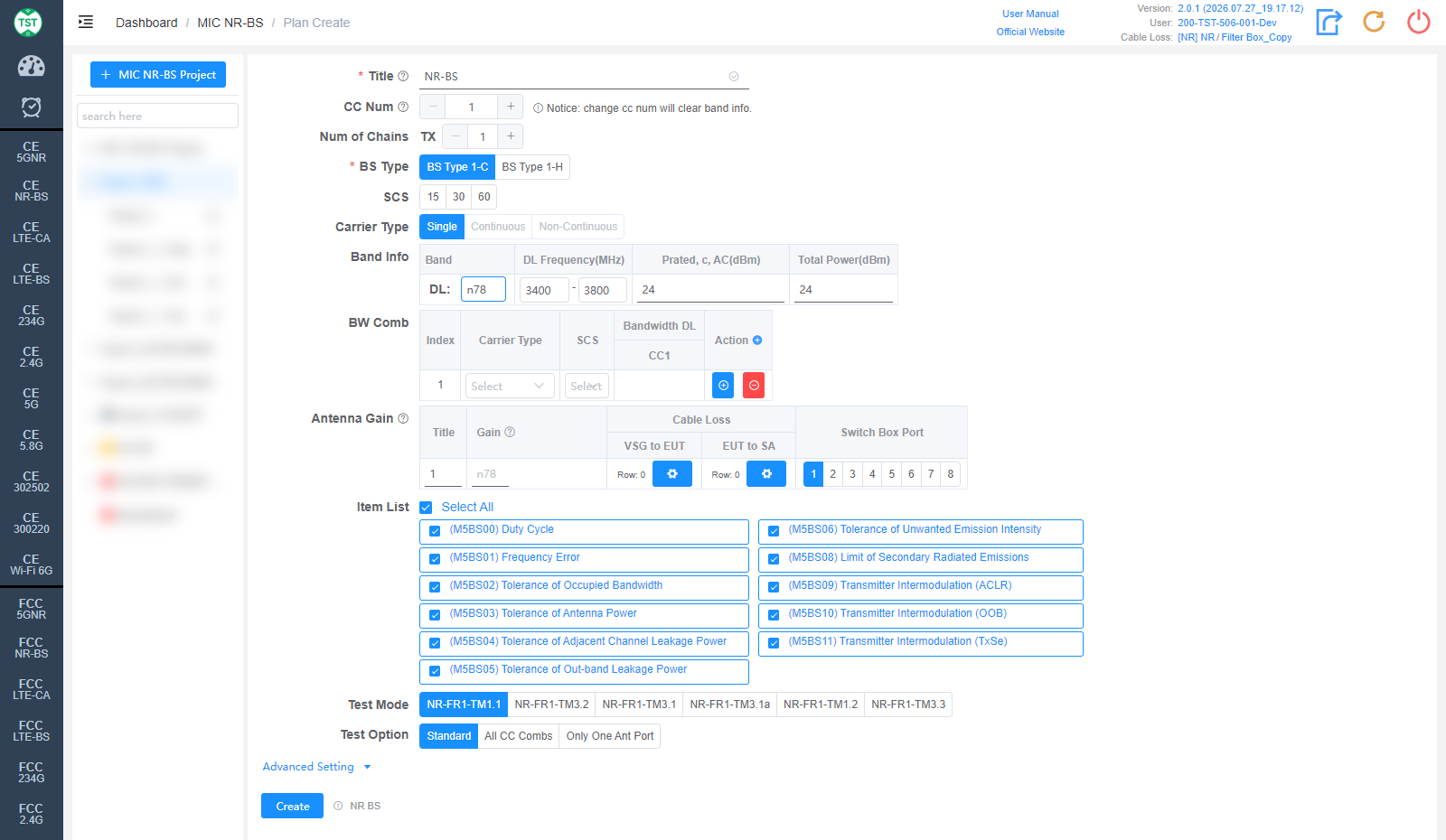

MIC_NR-BS_overview

  • Title: 测试计划名称，由用户自行输入

  • CC Num: 载波数量。注意：修改 CC Num 会清空已填写的 Band Info

  • Num of Chains: 产品的发射链路数 (TX)

  • BS Type: 基站类型 (必选)：BS Type 1-C (传导接口) / BS Type 1-H (混合接口)

  • SCS: 产品支持的子载波间隔 (kHz)，可多选：15 / 30 / 60

  • Carrier Type: 载波类型，可多选：Single / Continuous / Non-Continuous (单载波 / 连续多载波 / 非连续多载波)

  • Band Info: 产品支持的 NR 频段，每行对应一个频段：

    • Band: NR 频段编号，如 n77 / n78 / n79 等日本频段 (含 n1a / n77a / n78a 等运营商变体)。下拉选择后系统自动填入下行频率

    • DL Frequency(MHz): 下行频率范围，自动填入，可修改

    • Prated, c, AC(dBm): 每载波每天线连接器的额定输出功率

    • Total Power(dBm): 总输出功率

  • BW Comb: 带宽组合表。为每个 Index 配置 Carrier Type / SCS / Bandwidth DL 及各载波 (CC1...) 的带宽，点击 +/- 图标增删组合

  • Antenna Gain: 天线增益及线损配置：

    • Title / Gain: 天线编号、增益 (dBi)

    • Cable Loss - VSG to EUT: 信号源到样品之间的线损

    • Cable Loss - EUT to SA: 样品到频谱仪之间的线损。如何创建常用线损

    • Switch Box Port: 天线所连接的切换开关端口号

  • Item List: MIC NR-BS 包含的测试项目，默认全选：

    • (M5BS00) Duty Cycle — 占空比

    • (M5BS01) Frequency Error — 频率误差 (周波数の許容偏差)

    • (M5BS02) Tolerance of Occupied Bandwidth — 占用带宽容差 (占有周波数帯幅)

    • (M5BS03) Tolerance of Antenna Power — 天线功率容差 (空中線電力)

    • (M5BS04) Tolerance of Adjacent Channel Leakage Power — 邻道泄漏功率容差

    • (M5BS05) Tolerance of Out-band Leakage Power — 带外泄漏功率容差

    • (M5BS06) Tolerance of Unwanted Emission Intensity — 无用发射强度容差

    • (M5BS08) Limit of Secondary Radiated Emissions — 副次发射限值

    • (M5BS09) Transmitter Intermodulation (ACLR) — 发射机互调 (ACLR)

    • (M5BS10) Transmitter Intermodulation (OOB) — 发射机互调 (带外)

    • (M5BS11) Transmitter Intermodulation (TxSe) — 发射机互调 (杂散)

  • Test Mode: 测试信号模型 (3GPP NR Test Model)，可多选：NR-FR1-TM1.1 / TM3.2 / TM3.1 / TM3.1a / TM1.2 / TM3.3。请按认证要求选择

  • Test Option: 测试范围选项：Standard (标准) / All CC Combs (测试所有载波组合) / Only One Ant Port (只测试一个天线端口)

  • Continuous Type: 连续载波类型，可选 Standard / Non-Standard

Advanced Setting ​

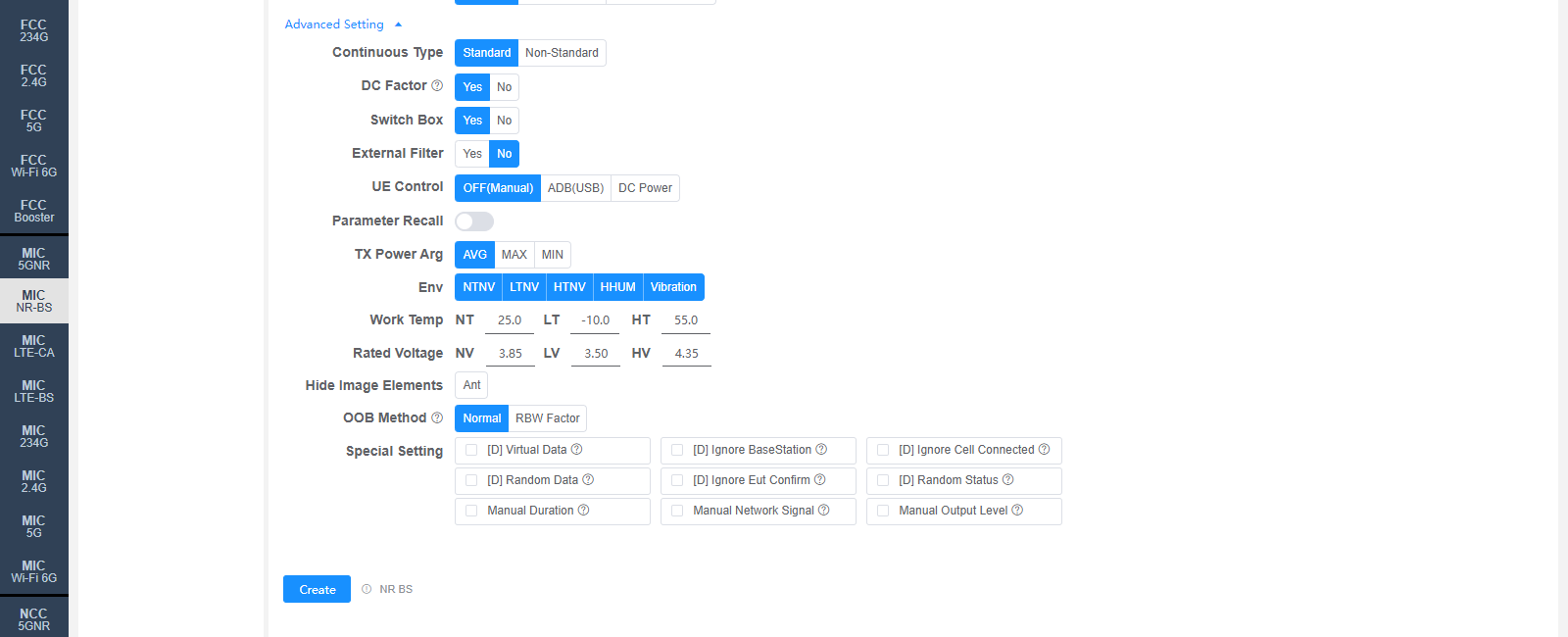

MIC_NR-BS_advanced

Advanced Setting 中的所有设定一般情况下保持默认值即可，只有测试结果异常或有特殊测试需求时才需要调整。

  • DC Factor: 是否启用占空比系数修正。用于杂散发射测试

  • Switch Box: 是否使用 Switch Box (射频切换开关)

  • External Filter: 测试时是否在射频链路中使用外部滤波器

  • UE Control: 选择控制样品重启的方式：

    • OFF(Manual): 手动控制样品，不使用软件控制

    • ADB(USB): 使用 ADB 方式控制样品

    • DC Power: 通过控制 DC Power 的开关实现样品的重启

  • Parameter Recall: 是否调用基站模拟器中存储的参数配置文件。如果需要调用，请填入配置文件的路径与名称

  • TX Power Arg: 发射功率取值方式，可选 AVG / MAX / MIN (平均值 / 最大值 / 最小值)

  • Env: 所需测试的环境条件，可多选：NTNV / LTNV / HTNV / HHUM / Vibration (常温常压 / 低温常压 / 高温常压 / 高湿 / 振动)

  • Work Temp: 环境条件对应的温度 (°C)，默认 NT 25.0 / LT -10.0 / HT 55.0

  • Rated Voltage: 环境条件对应的电压 (V)，默认 NV 3.85 / LV 3.50 / HV 4.35

  • Hide Image Elements: 选择需要在报告图片中隐藏的元素 (如 Ant 天线标记)

  • OOB Method: 带外泄漏功率的测量方法，可选 Normal / RBW Factor。默认值可在 Setting 页面修改

  • Special Setting: 特殊设置，带 [D] 前缀的为调试 (Debug) 选项，正常测试时无需勾选：

    • [D] Virtual Data / [D] Ignore BaseStation / [D] Ignore Cell Connected / [D] Random Data / [D] Ignore Eut Confirm / [D] Random Status: 调试选项

    • Manual Duration: 手动设置 Duration

    • Manual Network Signal: 手动设置 Network Signal

    • Manual Output Level: 手动设置 Output Level

对应软件选件：NR BS
