创建测试计划 - FCC 2.4G
FCC 2.4G 选件用于 2.4 GHz 频段非授权产品的北美 FCC / IC (ISED) 认证测试。创建测试计划时先选择 Type (技术类别)：WLAN / Bluetooth / BLE / Zigbee / Proprietary，下面分别说明。

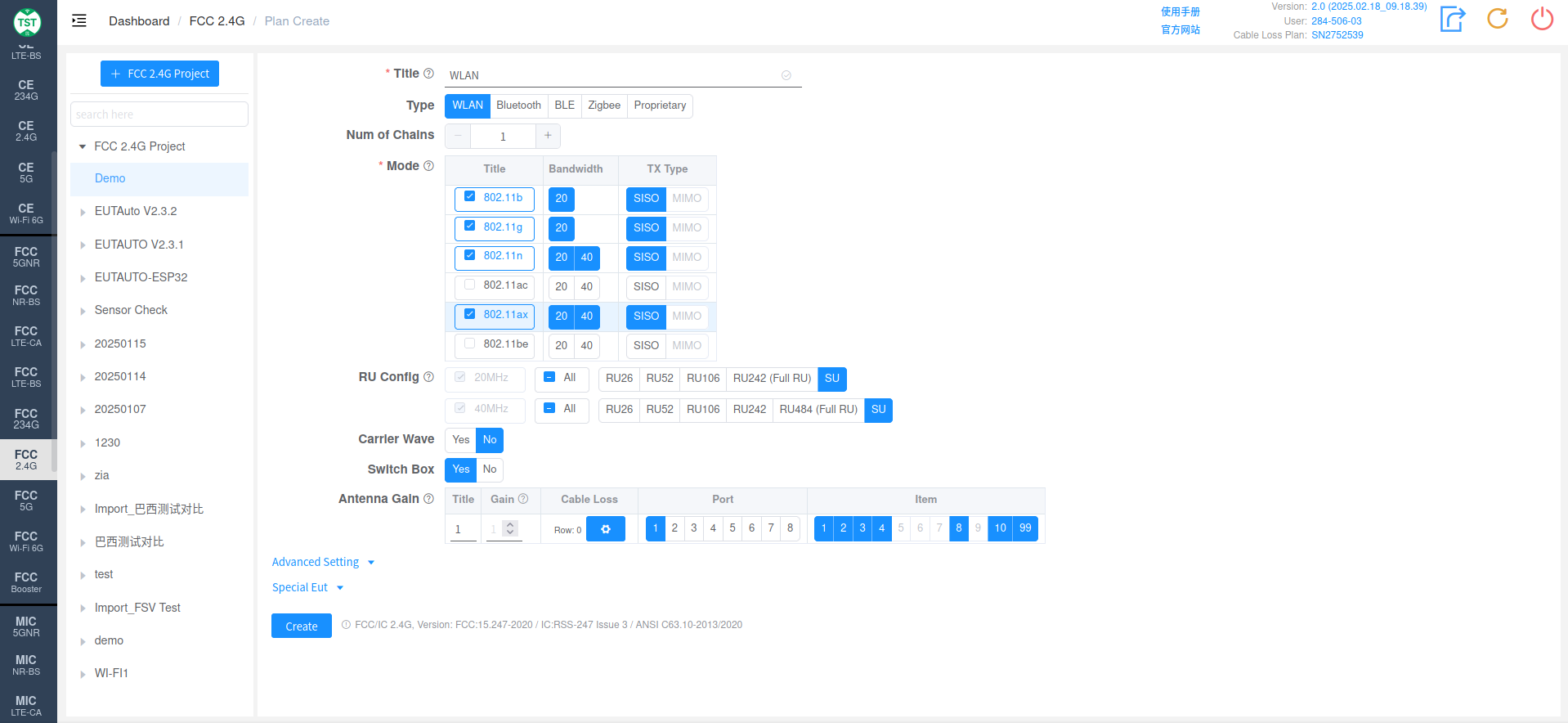

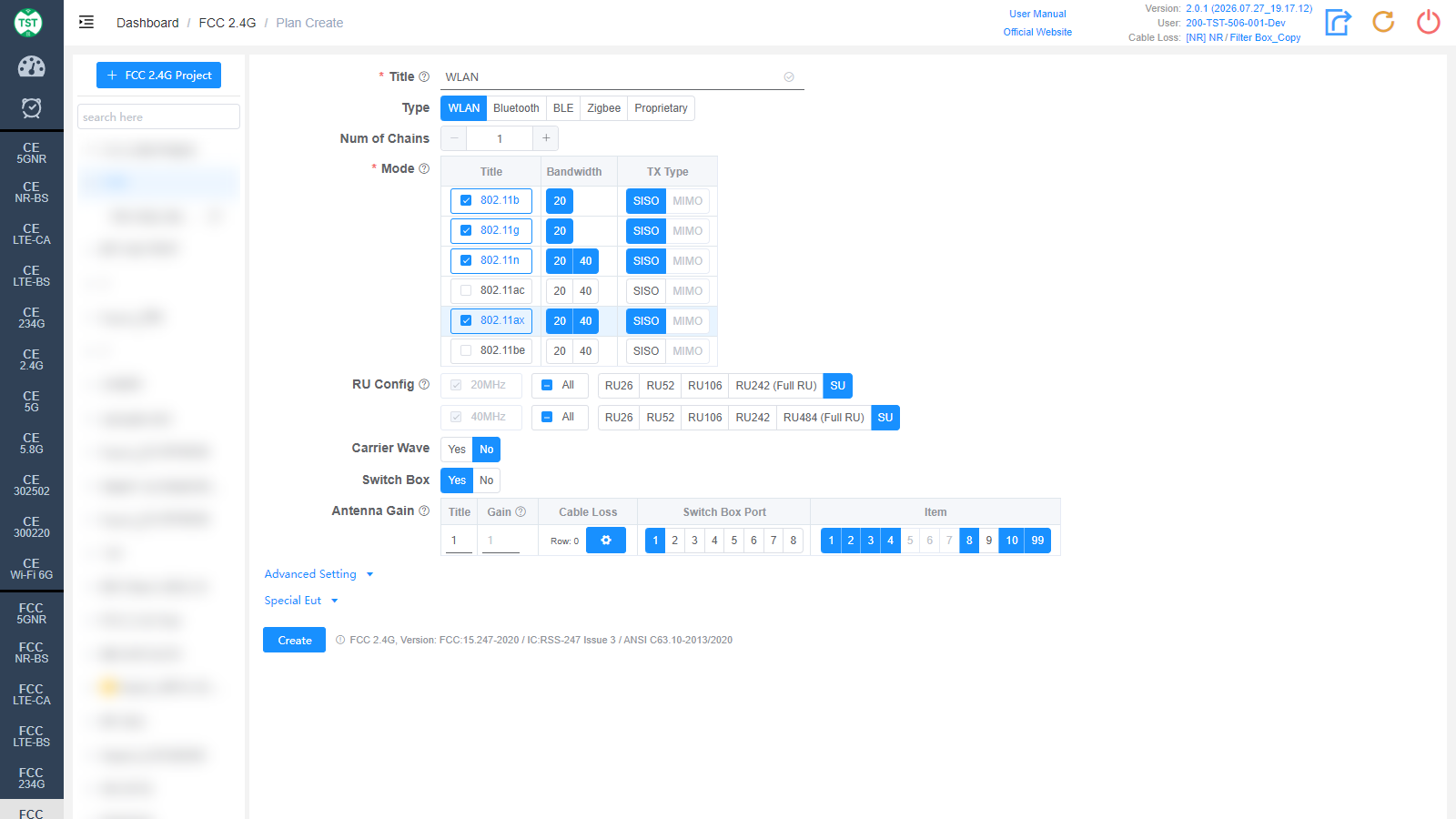

WLAN
Title: 测试计划名称，由用户自行输入，如 WLAN / BT / WiFi-Ant1 等
Type: 技术类别，此处选择 WLAN
Num of Chains: 产品有几条发射链路 (几根天线)
Mode: 产品支持的模式 (必选)：802.11b / g / n / ac / ax / be。勾选模式后选择对应的 Bandwidth (20 / 40 MHz) 和 TX Type (SISO / MIMO)
RU Config: 802.11ax / be 设备支持的 RU (Resource Unit) 配置，按带宽逐行选择。各带宽的 Full RU 为必选项，其他 RU 配置按产品实际支持情况选择，SU (Single User) 可单独勾选。勾选 802.11ax / be 后显示
Carrier Wave: 产品是否支持载波发射。如果选择 Yes，则频率误差会使用载波模式进行测量，测试设置与调制信号测试有比较大差异
Switch Box: 是否使用 Switch Box。如果没有采购 Switch Box，此项选 No，产品直接连接到频谱仪进行测试
Antenna Gain:
Title: 天线的编号，默认按照 1, 2, 3, 4... 依次命名，也可以根据客户要求，手动输入其他名称
Gain: 各天线在相应频段 (Band) 的增益大小
Cable Loss: 从产品天线端口到 Switch Box (切换开关的射频端口) 或 SA (频谱仪) 之间的射频线的线损。如何创建常用线损
Switch Box Port: 产品天线所连接的切换开关的端口号，比如 Ant1 接到了 port 1，Ant2 接到了 port 2
Item: 各天线需要测试的项目，编号对应如下：
(F2401) Duty Cycle — 占空比
(F2402) Bandwidth — 带宽
(F2403) Maximum Conducted Output Power — 最大传导输出功率
(F2404) Maximum Power Spectral Density — 最大功率谱密度
(F2405) Carrier Frequency Separation — 载波频率间隔
(F2406) Number of Hopping Frequencies — 跳频信道数
(F2407) Time of Occupancy (Dwell Time) — 驻留时间
(F2408) Unwanted Emissions In Non-restricted Frequency Bands — 非受限频段的无用发射
(F2409) Unwanted Emissions In Restricted Frequency Bands — 受限频段的无用发射
(F2410) Frequency Error — 频率误差
(F2499) Form731 — FCC Form 731 报告表单
软件已根据各技术类别的特点预选默认测试项目。注：部分 item 之间存在测试参数相互引用的情况，如果只勾选部分 item，可能会出现测试无法进行的情况，建议直接使用默认 item 创建测试计划。 对于多天线的产品，默认第一根天线会执行所有适用 item 的测试，其他天线已按照标准要求挑选出强制项目，非强制项目可根据需要自行勾选

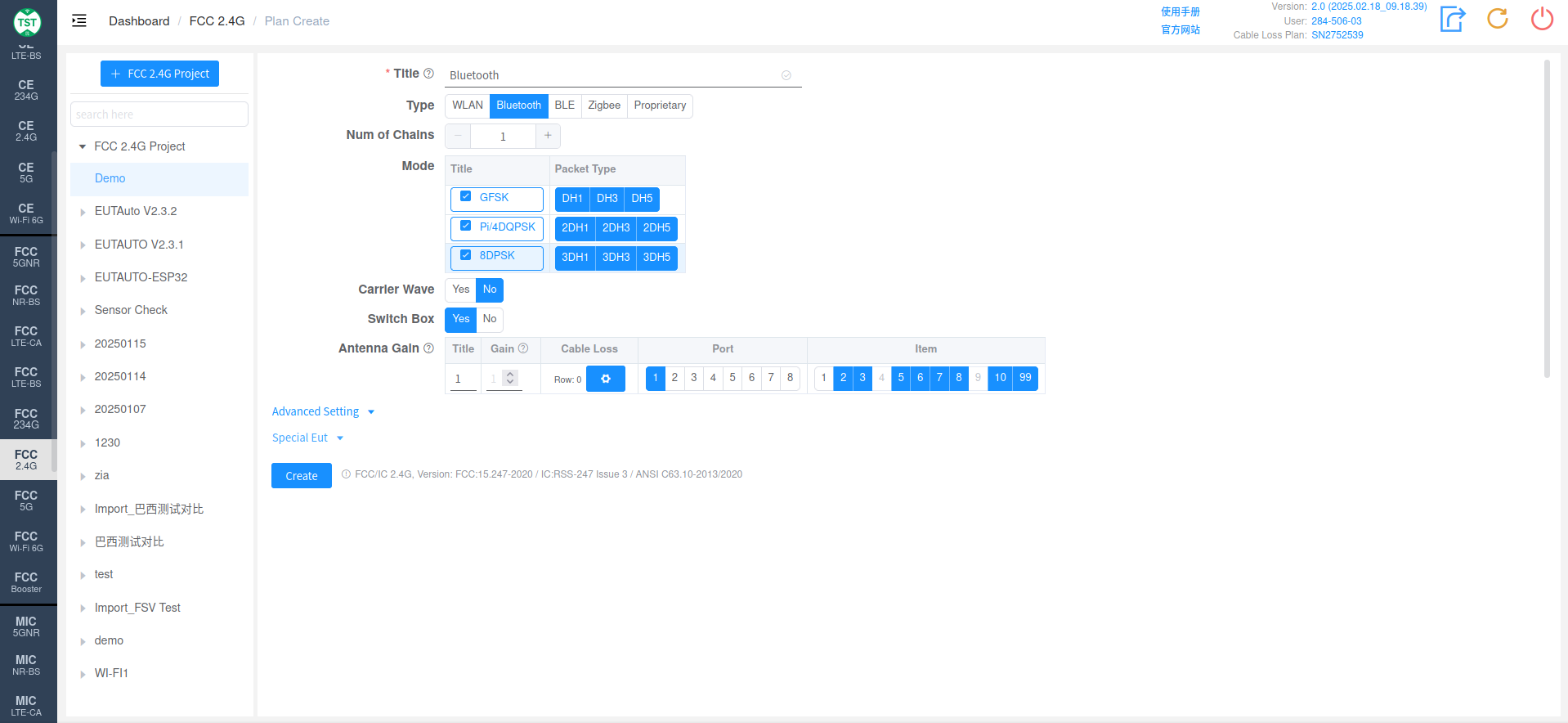

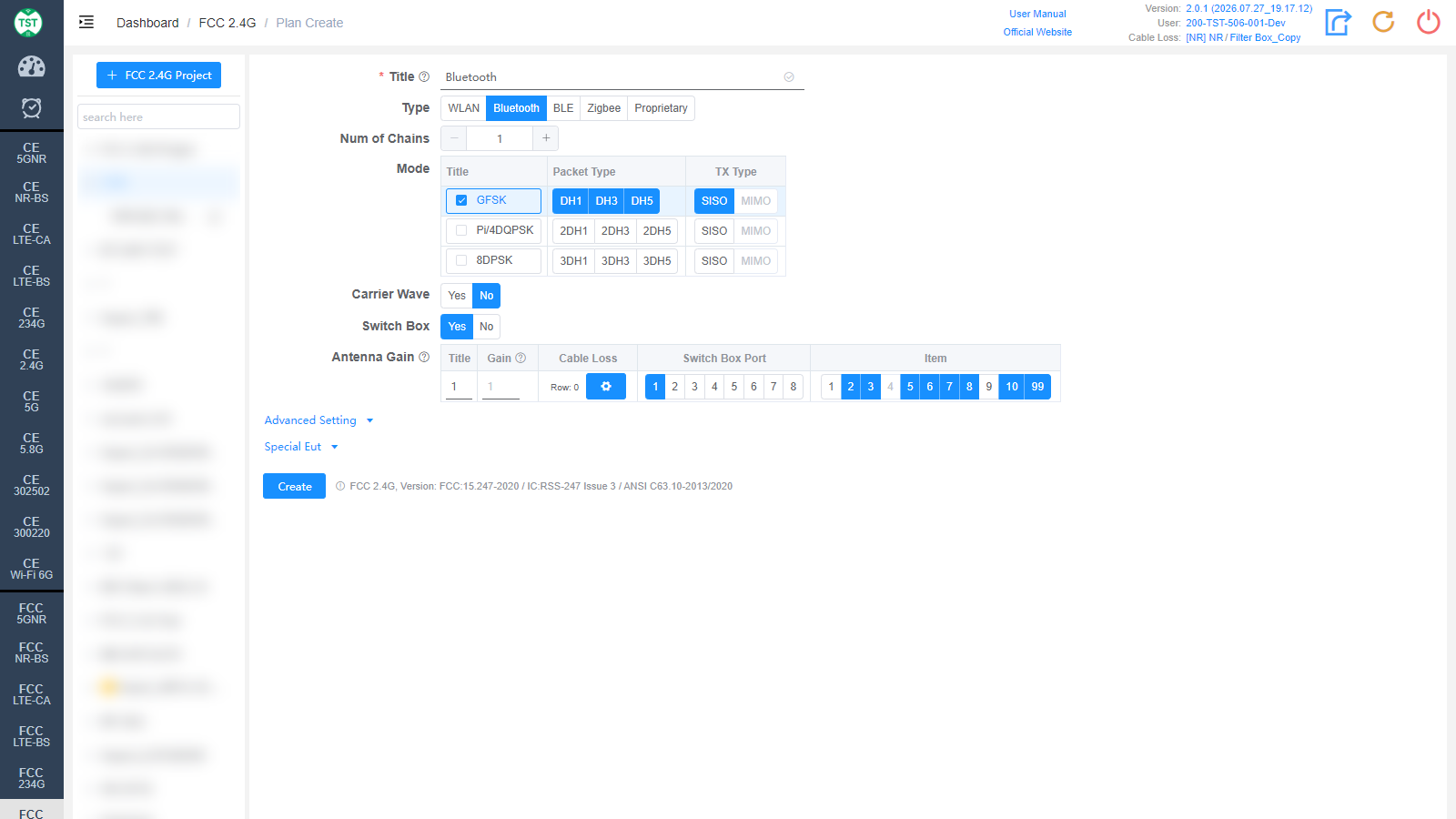

Bluetooth
Type: 技术类别，此处选择 Bluetooth
Num of Chains: 产品有几条发射链路，Bluetooth 目前只支持单天线
Mode: 产品支持的调制方式及封包类型 (Packet Type)：
GFSK: BR (基础速率)，封包类型 DH1 / DH3 / DH5
Pi/4DQPSK: EDR 2M，封包类型 2DH1 / 2DH3 / 2DH5
8DPSK: EDR 3M，封包类型 3DH1 / 3DH3 / 3DH5
Carrier Wave / Switch Box / Antenna Gain 与 WLAN 相同，不再赘述。

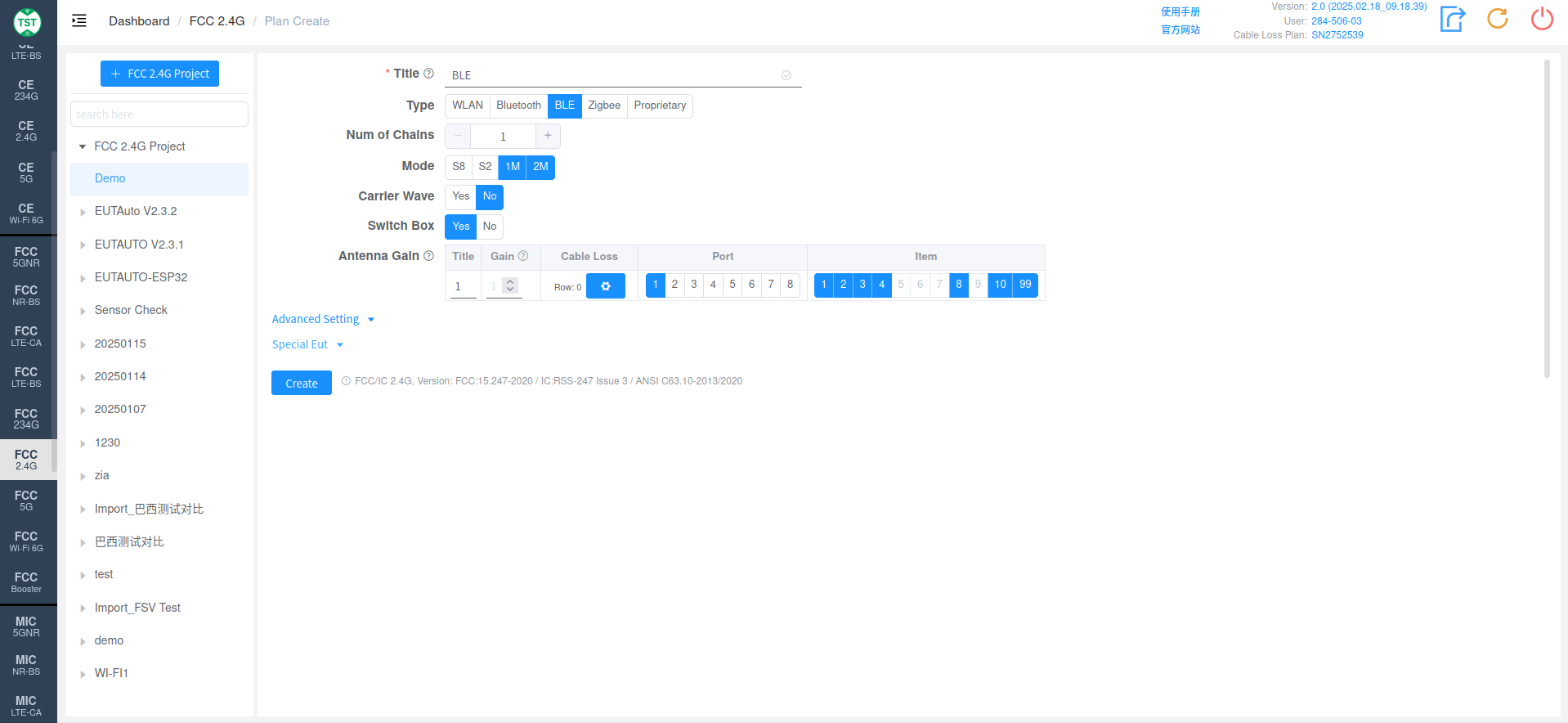

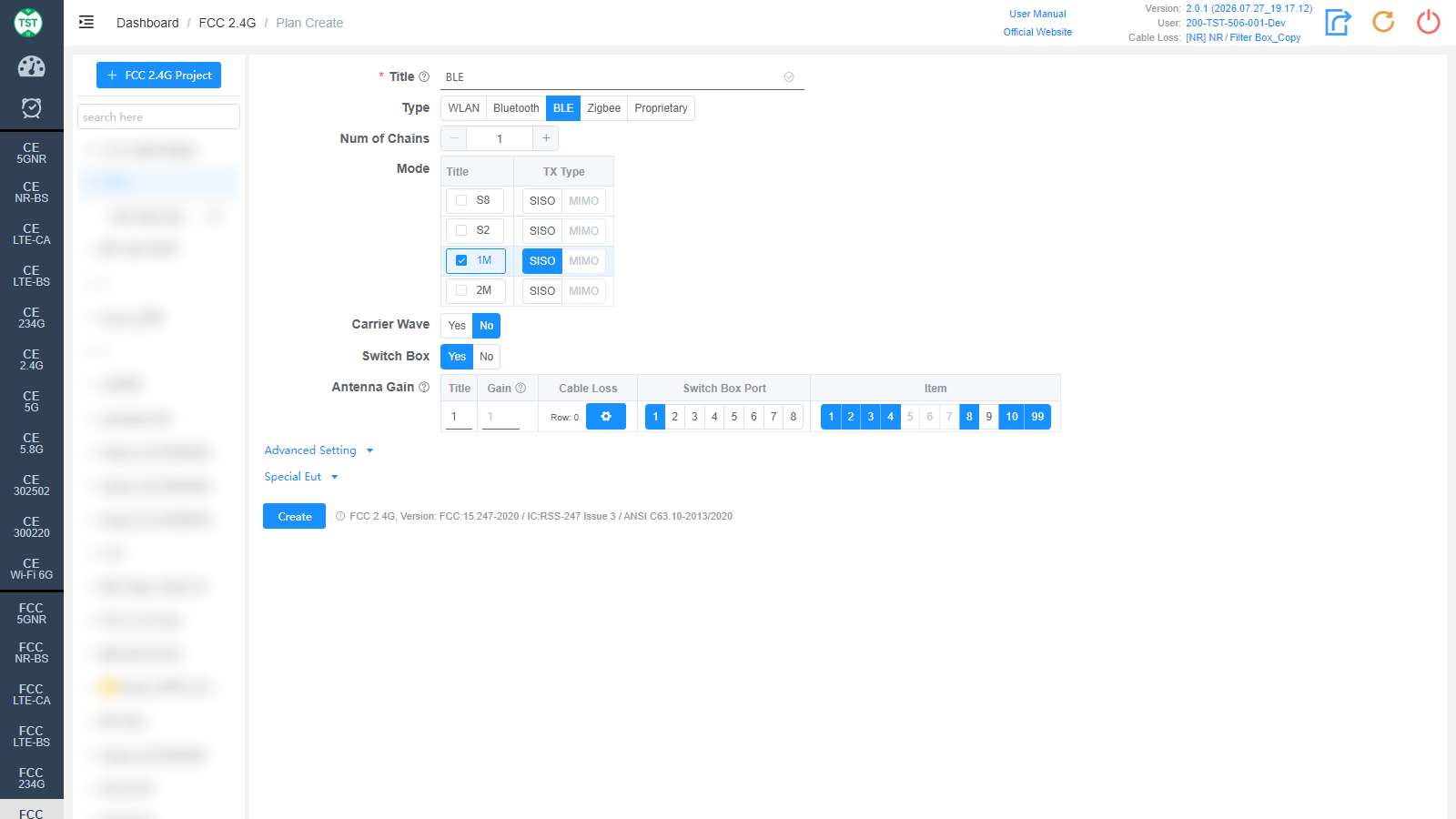

BLE
Type: 技术类别，此处选择 BLE
Num of Chains: 产品有几条发射链路，BLE 目前只支持单天线
Mode: 产品支持的模式：S8 / S2 / 1M / 2M。在 BT 5.0 之前的协议版本中，BLE 只有 1Mbps 这个速率，5.0 版开始在保留 1Mbps 速率的基础上，新加入了针对 IoT 产品的 S8, S2 (分别对应 125kbps 和 500kbps 两种速率) 两种应用于 Long Range 场景的速率，以及针对高带宽场景的 2Mbps 速率。其中 1Mbps 速率是 5.0 及以上版本必须支持的，其他三种速率为可选项。另外，S8, S2 两种速率是在 1Mbps 的基础上加入 FEC (前向纠错) 功能实现的，其 symbol rate (符号速率) 还是 1Mbps，所以从实际测试结果来看，S8, S2, 1M 三种模式的测试结果基本一致，因此对于同时支持这三种速率的产品，一般只测试 1M 模式 (如果同时将 S8, S2, 1M 三个模式都选上，软件会分别测试这三个模式)
Carrier Wave / Switch Box / Antenna Gain 与 WLAN 相同，不再赘述。

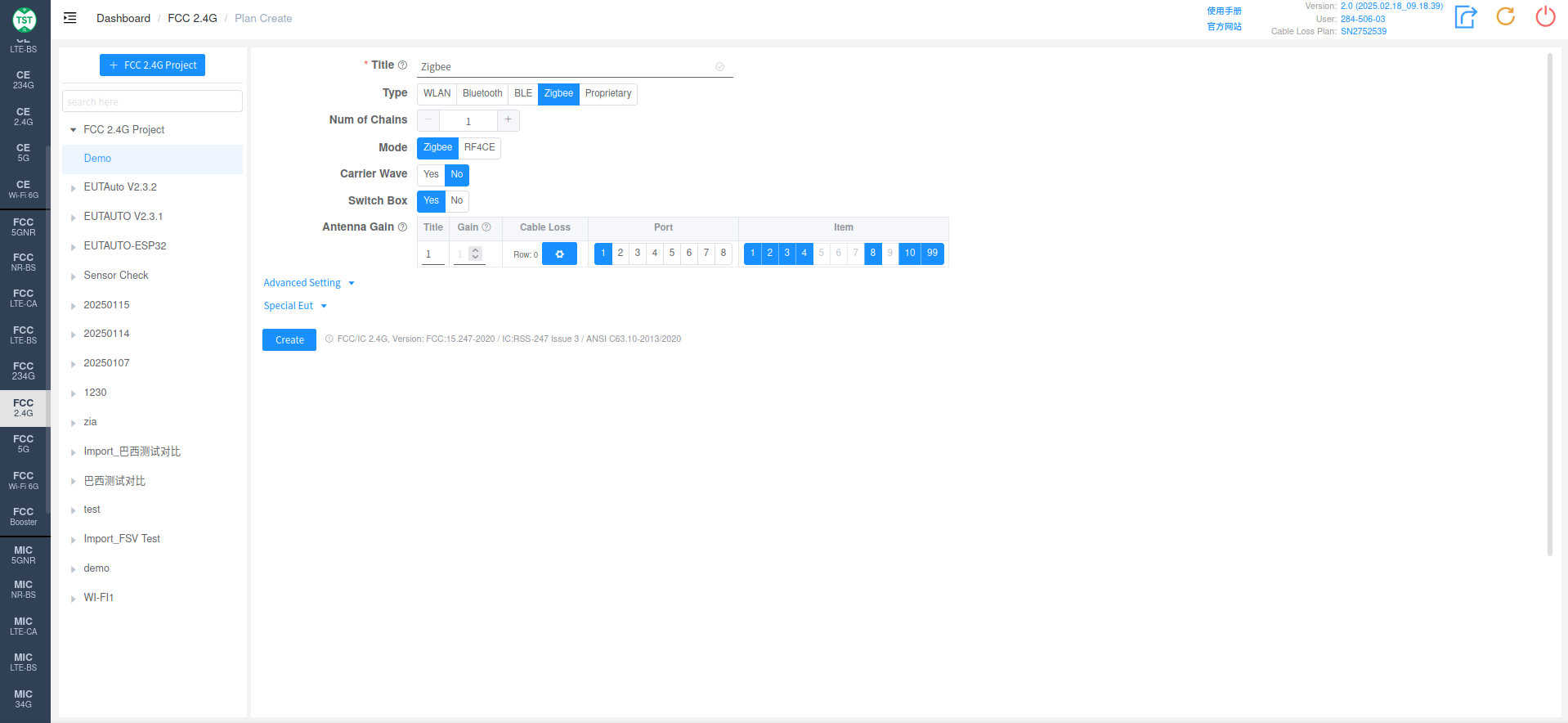

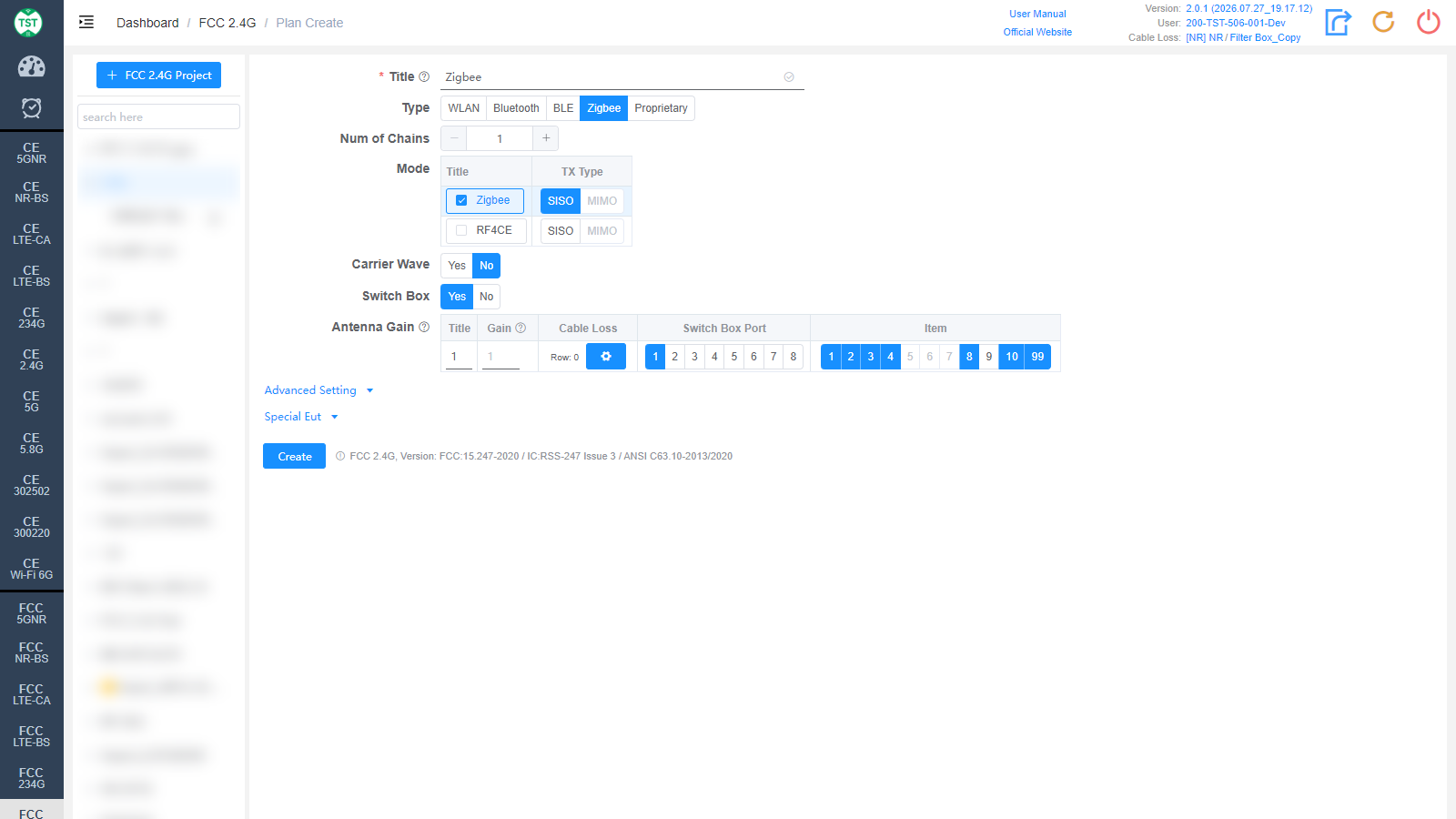

Zigbee
Type: 技术类别，此处选择 Zigbee
Num of Chains: 产品有几条发射链路 (几根天线)
Mode: 产品支持的模式：Zigbee / RF4CE
Channel: 测试信道范围：CH11-CH26 或 CH11-CH25-CH26。按产品实际支持的信道选择
Carrier Wave / Switch Box / Antenna Gain 与 WLAN 相同，不再赘述。

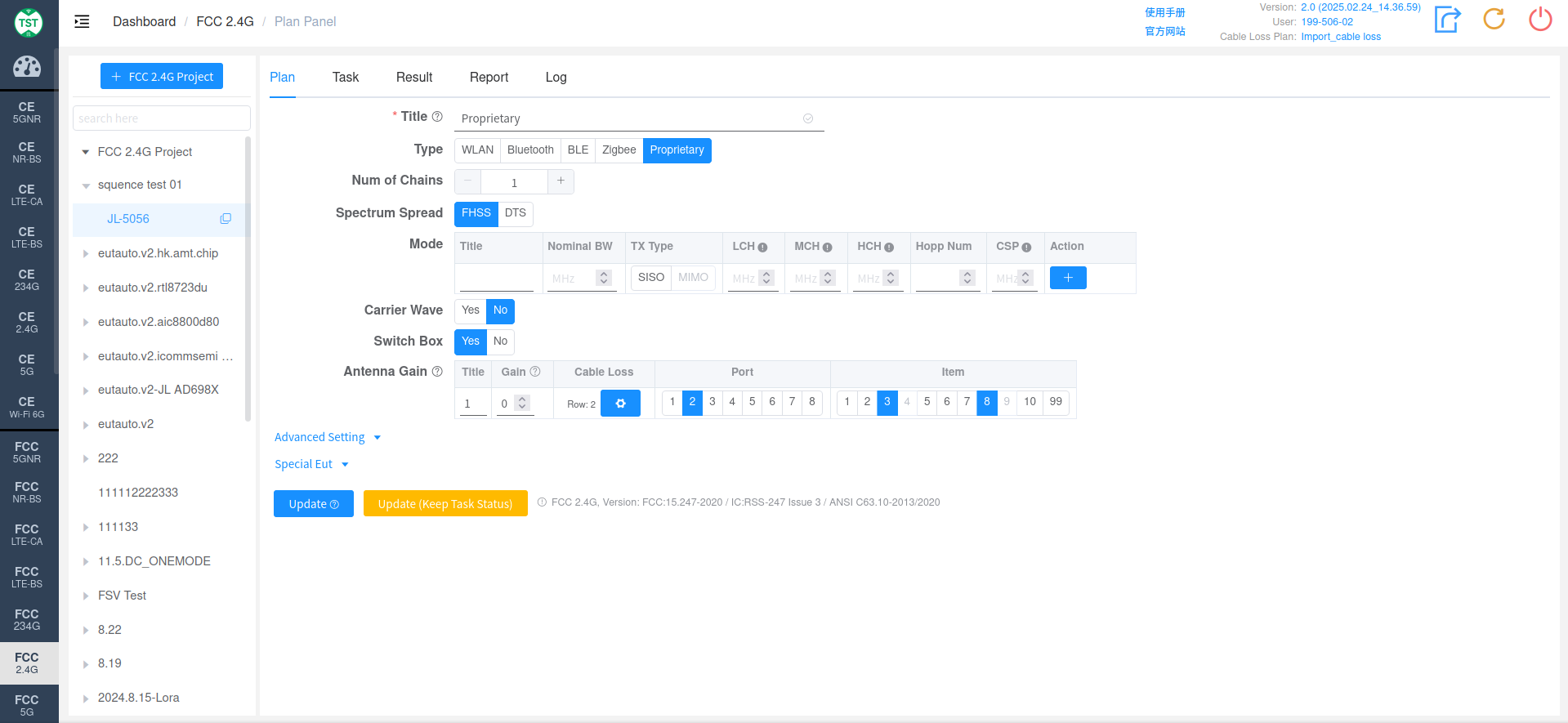

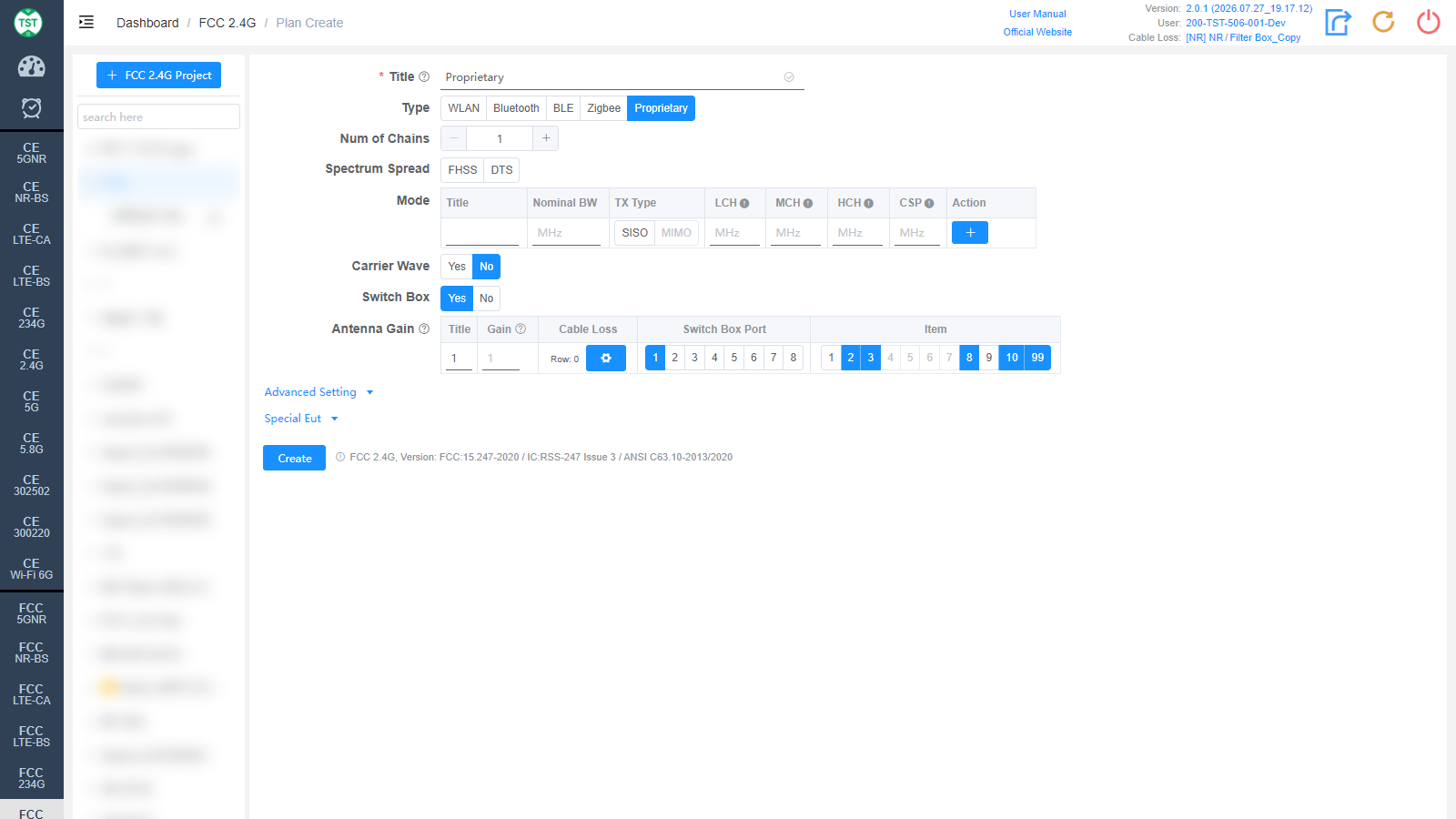

Proprietary
Type: 技术类别，Proprietary (自定义产品)
Num of Chains: 产品有几条发射链路 (几根天线)
Spectrum Spread: 选择频谱扩展方式：
FHSS: 频率跳跃扩频 (Frequency Hopping Spread Spectrum)，通过在一组已知的频率中快速切换（跳跃）来传输信号，从而使信号在频谱上分散。优点在于减少干扰和提高安全性
DTS: 数字传输系统 (Digital Transmission System)，采用数字调制技术的系统可在 902-928 MHz、2400-2483.5 MHz 和 5725-5850 MHz 频段内运行，最小 6 dB 带宽应至少为 500 kHz
Mode: 自定义模式表：
Title: mode 编号，可根据客户要求手动输入其他名称
Nominal BW: 设置信号在频谱上所占用的预定带宽
TX Type: 传输类型，SISO (单输入单输出) / MIMO (多输入多输出)
LCH: 低频信道设定，用于指定通信开始的最低频率 (MHz)
MCH: 中频信道设定，用于指定通信的中心频率
HCH: 高频信道设定，用于指定通信的最高频率
CSP: 信道间隔 (Channel Spacing)，定义信道之间的频率间距
Action: 用于添加 / 删除模式配置行
Carrier Wave / Switch Box / Antenna Gain 与 WLAN 相同，不再赘述。

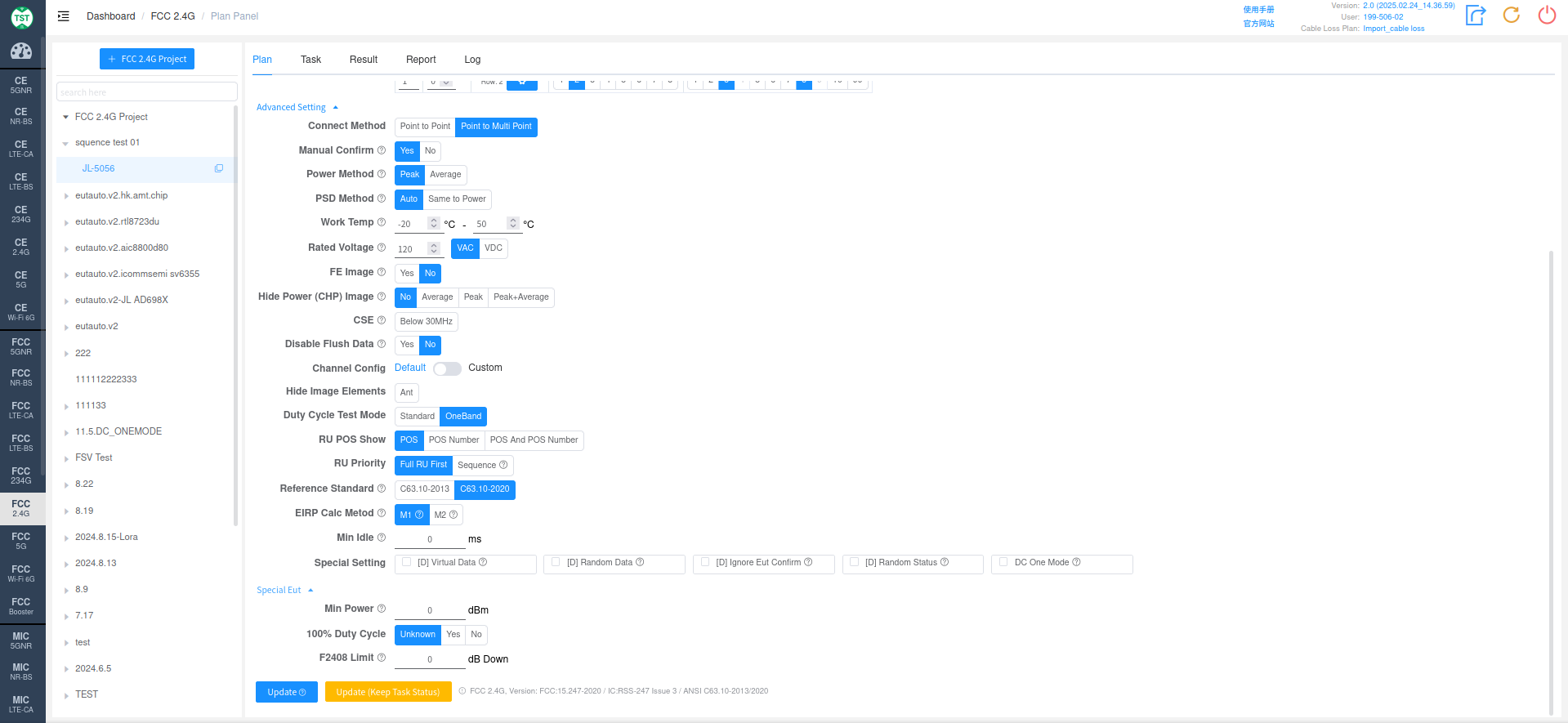

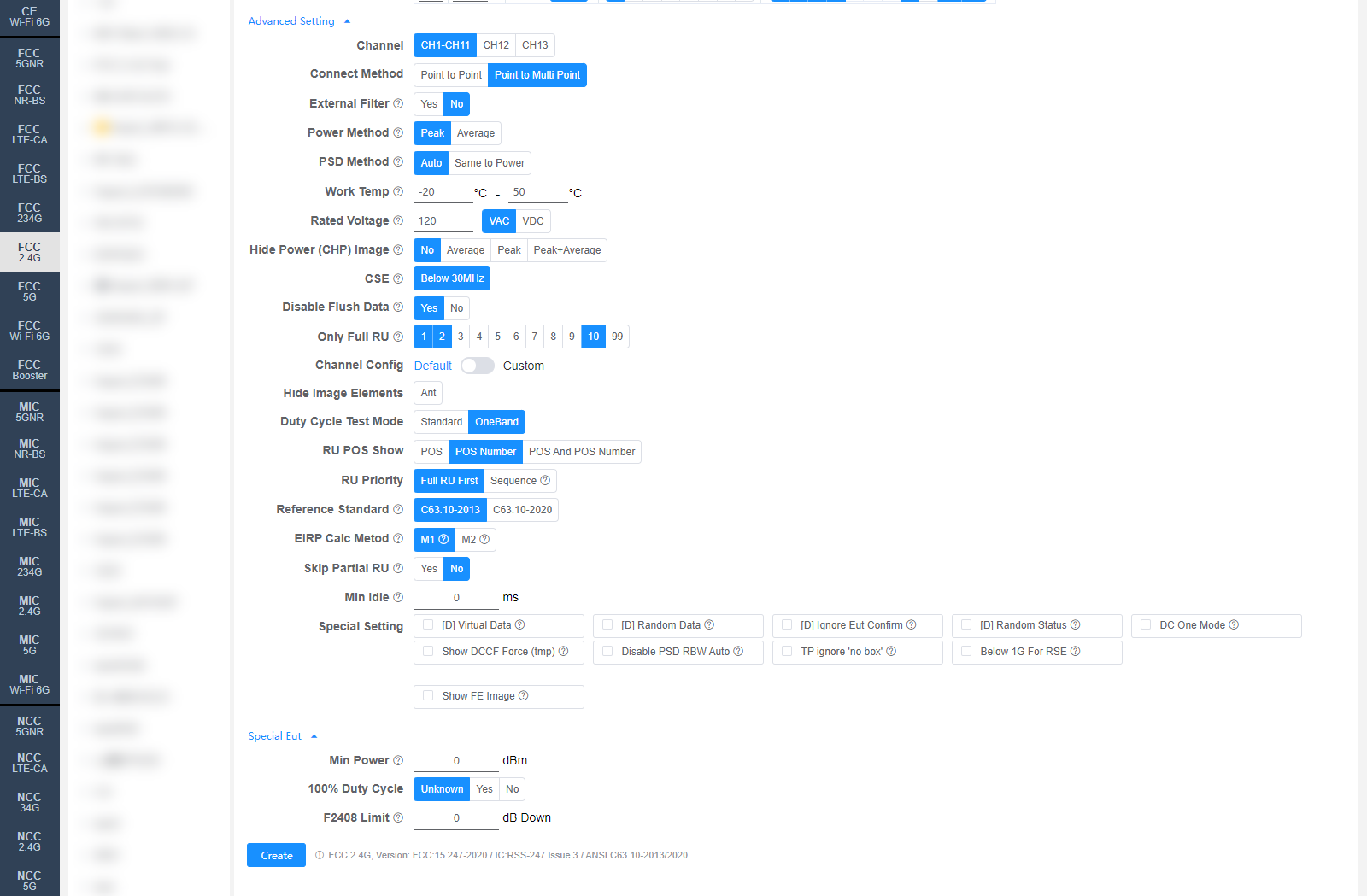

Advanced Setting 和 Special Eut 设置
以下设定一般情况下保持默认值即可，只有测试结果异常或有特殊测试需求时才需要调整。部分字段仅在特定 Type 下显示，已在说明中标注。
Channel (仅 WLAN): 测试信道范围，默认 CH1-CH11 (北美信道)，产品若支持 CH12 / CH13 可一并勾选
Connect Method: 确认产品为 P2P (Point to Point) 还是 P2MP (Point to Multi Point) 产品，默认为 P2MP。常见的产品多为 P2MP，如家用路由器、手机等。如果 Antenna Gain 超过 6 dB，此选项会影响 conducted power limit 回退的计算。具体可参考 FCC Part 15.247 (c) eCFR Part 15.247
External Filter: 测试时是否在射频链路中使用外部滤波器
Manual Confirm (仅 Bluetooth): 是否需要弹窗确认波形已经稳定。系统内置的自动判定波形稳定的算法，对于需要在跳频状态下测试的项目，可能会因为部分芯片跳频很慢而误判，所以对于 Bluetooth 默认开启此选项，由测试工程师协助判定波形是否已经稳定
Power Method: 确认 Conducted Power 使用 Peak 还是 Average 方法来测量
PSD Method: 功率谱密度 (Power Spectral Density) 的测量方法：Auto (按照法规自动选择) 或 Same to Power (与总发射功率的测量方式相同)
Work Temp: 产品工作的温度范围 (°C)。影响频率稳定度测试
Rated Voltage: 产品的额定工作电压 (VAC / VDC)。影响频率稳定度测试
Hide Power (CHP) Image: 报告中隐藏 CHP 功率图像的选项：No / Average / Peak / Peak+Average，适用于 F2403 的报告
CSE: 传导杂散发射 (Conducted Spurious Emissions) 设置。Below 30MHz 开启后额外测试 9 kHz ~ 150 kHz / 150 kHz ~ 10 MHz / 10 MHz ~ 30 MHz 三段。默认值可在 Setting 页面修改
Disable Flush Data: 是否禁用刷新数据。禁用后 CSE 也会受到相同的限制；默认值可在 Setting 页面修改
Channel Config: 信道配置，Default (默认) 或 Custom (手动自定义信道)
Hide Image Elements: 选择需要在报告图片中隐藏的元素 (如 Ant 天线标记)
Duty Cycle Test Mode: 占空比测试模式：Standard (标准模式) / OneBand (单一信道)
RU POS Show: 报告中 RU 位置的展示方式：POS / POS Number / POS And POS Number
RU Priority: RU 测试优先级：Full RU First (Full RU 优先) 或 Sequence (按 RU26 → RU52 → RU106... 顺序)
Reference Standard: 选择测试的参考标准：C63.10-2013 (适用于 F2402 6dB BW，Rbw=100kHz Vbw=300kHz) 或 C63.10-2020 (适用于 F2402 6dB BW，Rbw=360kHz Vbw=1.1MHz)
EIRP Calc Metod: MIMO 的 EIRP 计算方法：
M1: EIRP (MIMO) = EIRP_ANT1 + EIRP_ANT2 (转成 mW 求和，再转换为 dBm)
M2: EIRP (MIMO) = Conducted Power_MIMO + Directional Gain
Min Idle: 占空比测试的最小空闲时间 (ms)
Special Setting: 特殊设置，带 [D] 前缀的为调试 (Debug) 选项，正常测试时无需勾选：
[D] Virtual Data / [D] Random Data / [D] Ignore Eut Confirm / [D] Random Status: 调试选项
DC One Mode: 一个模式仅测试一个占空比，如 802.11b 只测量 LCH 的占空比
Show DCCF Force (tmp): 临时选项，强制在 F2403 / F2404 的图中显示 DCCF
Disable PSD RBW Auto: 禁用 PSD 测量的 RBW 自动调整
TP ignore 'no box': Test Priority 忽略"无切换开关"场景。默认在无切换开关场景下，定频天线优先级最低
Below 1G For RSE: 勾选后 RSE 测试将包含 1 GHz 以下频率
Show FE Image: 勾选后显示频率误差图 (默认全部显示)
Min Power: 设置最小功率 (dBm)，0 代表自动
100% Duty Cycle: 样品占空比是否为 100% (Unknown / Yes / No)，仅当系统对占空比的判定错误时才需要选择
F2408 Limit: 设置 F2408 中 Level of Reference 需要减去的值 (dB Down)，结果即为 Limit。设置 0 则为自动，按照标准法规计算
引用法规 (显示在 Create 按钮旁)：FCC 2.4G, Version: FCC:15.247-2020 / IC:RSS-247 Issue 3 / ANSI C63.10-2013/2020
