创建测试计划 - CE 5GNR
CE 5GNR 选件用于 5G NR Sub-6GHz 终端产品的欧盟 CE (RED) 认证测试，包含发射机与接收机指标。创建测试计划时先选择 Type (组网模式)，可选 Sub 6G SA / Sub 6G NSA / RedCap，下面分别说明。

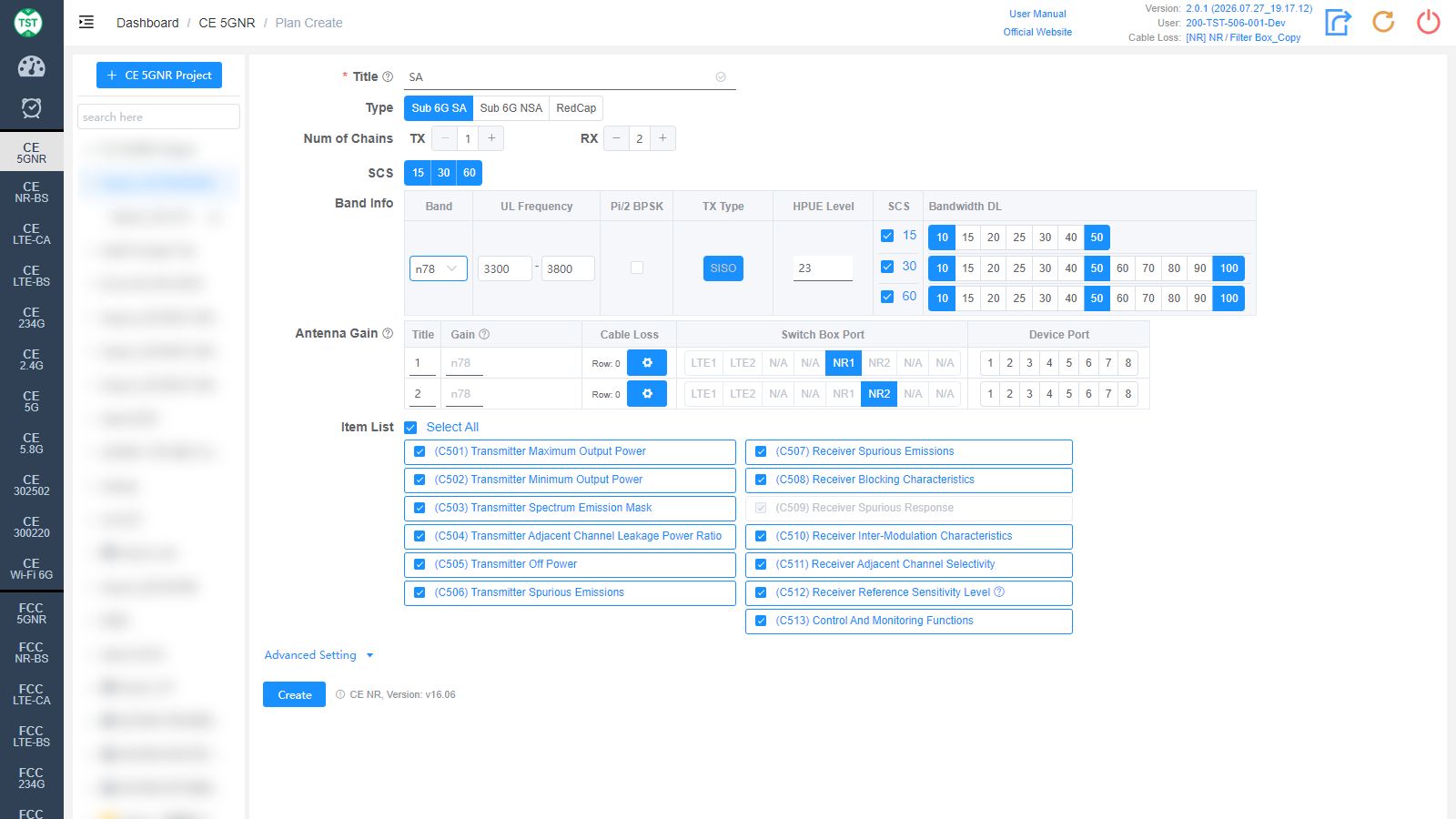

Sub 6G SA / RedCap
RedCap (Reduced Capability，轻量化 5G 终端) 的表单与 Sub 6G SA 完全相同，不再单独说明。
Title: 测试计划名称，由用户自行输入，如 SA / n78 / NR-Ant1 等
Type: 组网模式：
Sub 6G SA: 5G NR 独立组网 (Standalone)
Sub 6G NSA: 5G NR 非独立组网 (Non-Standalone，EN-DC 双连接)
RedCap: 5G RedCap (Reduced Capability) 轻量化终端
Num of Chains: 产品的发射 (TX) 与接收 (RX) 链路数
SCS: 产品支持的子载波间隔 (kHz)，可多选：15 / 30 / 60，默认全选
Band Info: 产品支持的 NR 频段，每行对应一个频段：
Band: NR 频段编号，如 n1 / n78 等。下拉选择后系统自动填入上行频率
UL Frequency: 上行频率范围 (MHz)，自动填入，可修改
Pi/2 BPSK: 产品是否支持 Pi/2 BPSK 调制，勾选生效
TX Type: 发射类型 SISO
HPUE Level: High Power UE 功率等级 (dBm)，默认 23
SCS / Bandwidth DL: 每个 SCS 对应一行下行带宽 (MHz) 选择。可选项随频段与 SCS 变化，请按产品实际支持情况勾选
Antenna Gain: 天线增益及线损配置。天线行的 Switch Box Port 除数字端口外，还可选择 LTE1 / LTE2 / NR1 / NR2 等专用端口；Device Port 用于指定设备端口号
Title: 天线编号
Gain: 各天线在相应频段的增益 (dBi)
Cable Loss: 产品天线端口到 Switch Box 或频谱仪之间的线损。如何创建常用线损
Item List: CE NR 包含的测试项目，默认全选：
(C501) Transmitter Maximum Output Power — 发射机最大输出功率
(C502) Transmitter Minimum Output Power — 发射机最小输出功率
(C503) Transmitter Spectrum Emission Mask — 频谱发射模板
(C504) Transmitter Adjacent Channel Leakage Power Ratio — 邻道泄漏功率比 (ACLR)
(C505) Transmitter Off Power — 发射机关断功率
(C506) Transmitter Spurious Emissions — 发射机杂散发射
(C507) Receiver Spurious Emissions — 接收机杂散发射
(C508) Receiver Blocking Characteristics — 接收机阻塞特性
(C509) Receiver Spurious Response — 接收机杂散响应
(C510) Receiver Inter-Modulation Characteristics — 接收机互调特性
(C511) Receiver Adjacent Channel Selectivity — 接收机邻道选择性 (ACS)
(C512) Receiver Reference Sensitivity Level — 接收机参考灵敏度电平。注意：部分频段组合对带宽有特定测试要求 (BW: 10/20)，请确认产品支持情况并勾选相应带宽
(C513) Control And Monitoring Functions — 控制与监测功能
UE Control: 是否由软件自动控制样品，默认 OFF。OFF 时测试过程中需人工控制样品状态
UE Connect: UE 连接等待时间 (秒)，默认 60。即 UE 接入基站模拟器或开机启动的超时时间

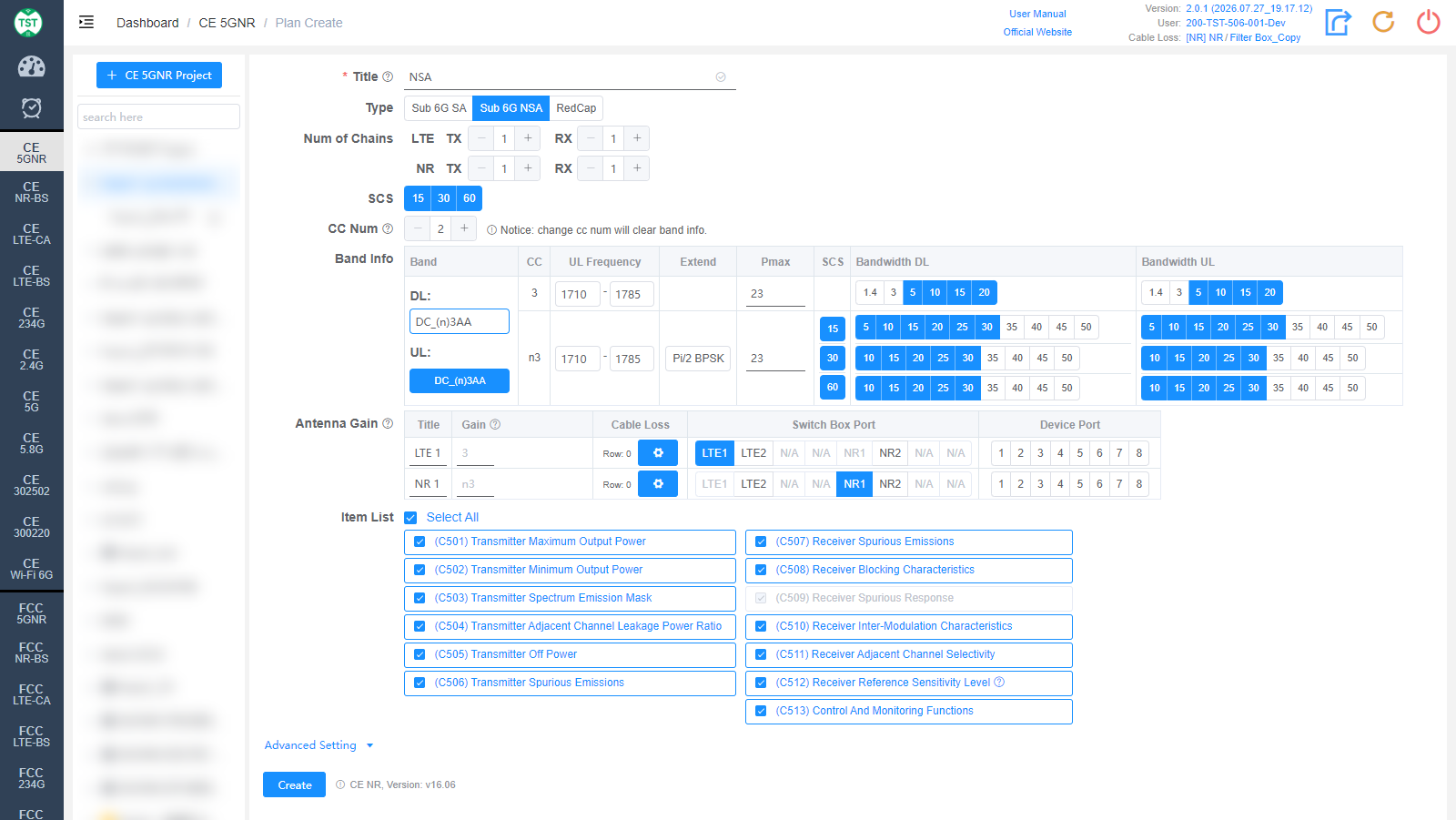

Sub 6G NSA
NSA (EN-DC) 模式下，以下字段与 SA 不同：
Num of Chains: 分别设置 LTE TX 和 NR TX 的发射链路数
CC Num: 载波数量。注意：修改 CC Num 会清空已填写的 Band Info
Band Info: 选择 EN-DC 频段组合，选择后表格会分别列出 DL (LTE 锚点) 与 UL (NR) 两行，每个 SCS 对应各自的带宽选择
Antenna Gain: LTE 与 NR 天线分别配置 (行标题为 LTE 1 / NR 1 等)
其余字段 (Item List / UE Control / UE Connect 等) 与 SA 相同。
Advanced Setting
Advanced Setting 中的所有设定一般情况下保持默认值即可，只有测试结果异常或有特殊测试需求时才需要调整。
Version: 测试依据的 3GPP Release 版本，可选 15 / 16 / 17 / 18。默认值可在 Setting 页面修改
Test Speed: 测试速度，可选 Standard / Fast CSE。Fast CSE 模式下只测试最小带宽 (LCH/HCH)
Blocking Step: Receiver Blocking 中 out of band blocking 测试的频率步进 (MHz)
Switch Box: 是否使用 Switch Box (射频切换开关)，默认 Yes
External Filter: 测试时是否在射频链路中使用外部滤波器，默认 No
Parameter Recall: 是否调用基站模拟器中存储的参数配置文件。如果需要调用，请填入配置文件的路径与名称
TX Power Arg: 发射功率取值方式，可选 AVG / MAX / MIN (平均值 / 最大值 / 最小值)
Env: 所需测试的环境条件，可多选：NTNV / LTLV / LTHV / HTLV / HTHV (常温常压 / 低温低压 / 低温高压 / 高温低压 / 高温高压)
Hide Image Elements: 选择需要在报告图片中隐藏的元素 (如 Ant 天线标记)
Check Margin: 测试余量检查。选择 Item 并填写 Value(dB)，当测试结果与限值的余量小于设定值时，系统会进行标记提示
Special Setting: 特殊设置，带 [D] 前缀的为调试 (Debug) 选项，正常测试时无需勾选：
[D] Virtual Data / [D] Ignore BaseStation / [D] Ignore Cell Connected / [D] Random Data / [D] Ignore Eut Confirm / [D] Random Status: 调试选项
Manual Duration: 手动设置 Duration，系统不再对 MT8000 下发该设置
Manual Network Signal: 手动设置 Network Signal，系统不再向基站下发该设置
Manual Output Level: 手动设置 Output Level，系统不再向基站下发该设置
ULPFTx: 使用 ULPFTx 时，MIMO 参数设置 UlLayerNum=1 且 UlMaxRank=1；否则均为 2
Mobile Country Code: MCC (移动国家码)，范围 0-999，默认 1。适用于 Anritsu MT8000 / MT8821
SIM Model Number: SIM 卡型号，默认 P0250。适用于 MT8000 / MT8821
Input Level: 输入电平 (dBm)
Connect Input Level: 连接过程使用的输入电平 (dBm，对应 MT8000 InputLevel / SP9500 RLevel)，用于帮助 DUT 注册
min Power Requirement: 最小功率要求，默认 0 dBm
Extend Limit Exempt for SE: 扩展豁免范围的带宽系数。如输入 0.5 表示每侧额外豁免宽度 = BW × 0.5 (用于 C506)
引用法规 (显示在 Create 按钮旁)：CE NR, Version: v16.06
