创建测试计划 - CE LTE-BS ​

CE LTE-BS 选件用于 LTE 基站 (Base Station) 类产品的欧盟 CE (RED) 认证测试。基站测试通过信号源 (VSG) 灌入测试信号、频谱仪 (SA) 测量输出。

基础设置 ​

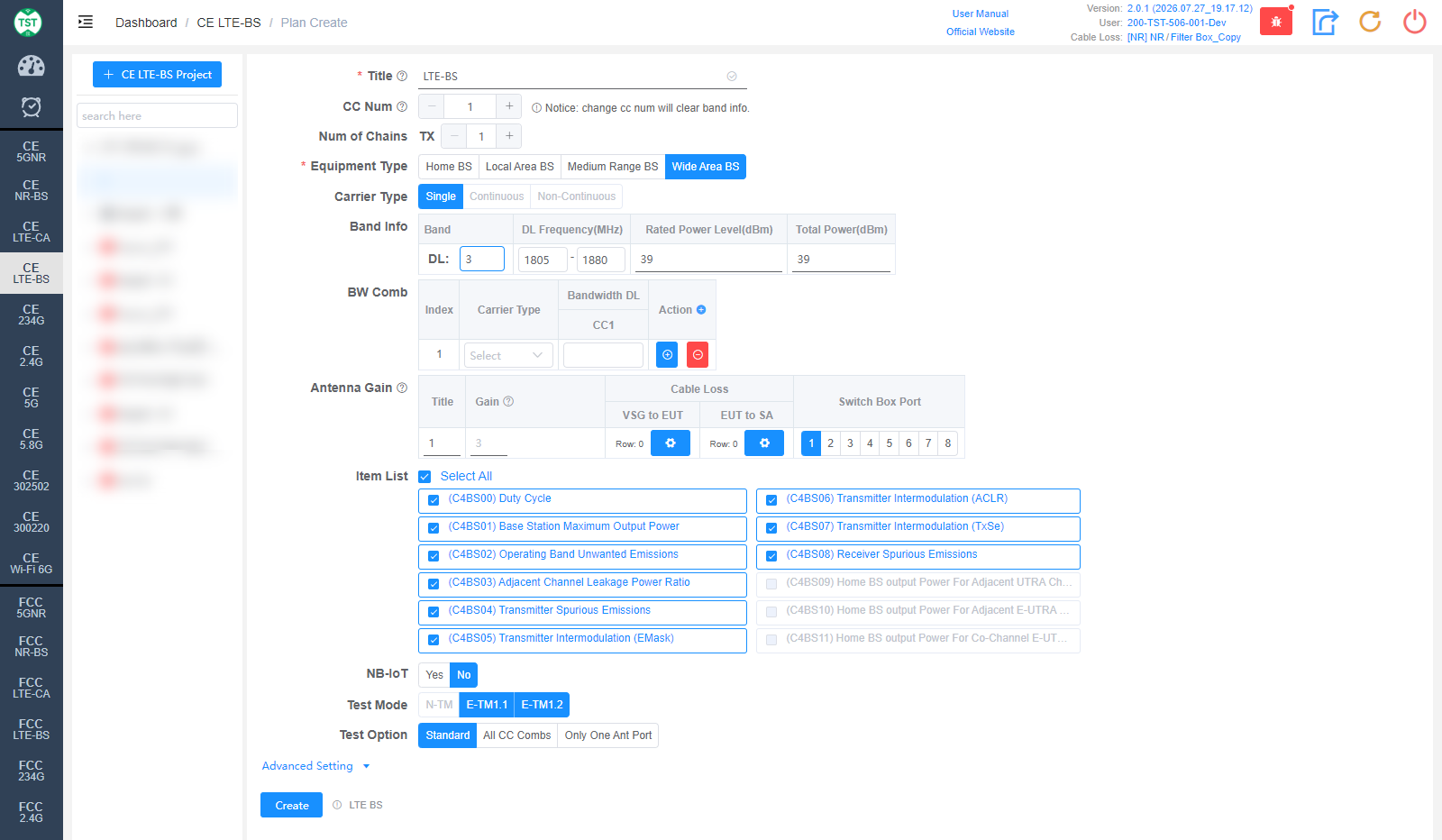

CE_LTE-BS_overview

  • Title: 测试计划名称，由用户自行输入

  • CC Num: 载波数量。注意：修改 CC Num 会清空已填写的 Band Info

  • Num of Chains: 产品的发射链路数 (TX)

  • Equipment Type: 基站设备类别 (必选)：Home BS / Local Area BS / Medium Range BS / Wide Area BS (家庭 / 局域 / 中距离 / 广域基站)。影响适用的功率限值与测试项目：C4BS09 ~ C4BS11 仅适用于 Home BS，选择其他类别时自动置灰

  • Carrier Type: 载波类型，可多选：Single / Continuous / Non-Continuous (单载波 / 连续多载波 / 非连续多载波)

  • Band Info: 产品支持的 LTE 频段，每行对应一个频段：

    • Band: LTE 频段编号，如 Band 1 / 3 / 7 等。下拉选择后系统自动填入下行频率

    • DL Frequency(MHz): 下行频率范围，自动填入，可修改

    • Rated Power Level(dBm): 额定功率电平

    • Total Power(dBm): 总输出功率

  • BW Comb: 带宽组合表。为每个 Index 配置 Carrier Type / Bandwidth DL 及各载波 (CC1...) 的带宽，点击 +/- 图标增删组合

  • Antenna Gain: 天线增益及线损配置：

    • Title / Gain: 天线编号、增益 (dBi)

    • Cable Loss - VSG to EUT: 信号源到样品之间的线损

    • Cable Loss - EUT to SA: 样品到频谱仪之间的线损。如何创建常用线损

    • Switch Box Port: 天线所连接的切换开关端口号

  • Item List: CE LTE-BS 包含的测试项目，默认全选：

    • (C4BS00) Duty Cycle — 占空比

    • (C4BS01) Base Station Maximum Output Power — 基站最大输出功率

    • (C4BS02) Operating Band Unwanted Emissions — 工作频段无用发射 (OBUE)

    • (C4BS03) Adjacent Channel Leakage Power Ratio — 邻道泄漏功率比 (ACLR)

    • (C4BS04) Transmitter Spurious Emissions — 发射机杂散发射

    • (C4BS05) Transmitter Intermodulation (EMask) — 发射机互调 (发射模板)

    • (C4BS06) Transmitter Intermodulation (ACLR) — 发射机互调 (ACLR)

    • (C4BS07) Transmitter Intermodulation (TxSe) — 发射机互调 (杂散)

    • (C4BS08) Receiver Spurious Emissions — 接收机杂散发射

    • (C4BS09) Home BS output Power For Adjacent UTRA Channel Protection — Home BS 邻 UTRA 信道保护输出功率 (仅 Home BS)

    • (C4BS10) Home BS output Power For Adjacent E-UTRA Channel Protection — Home BS 邻 E-UTRA 信道保护输出功率 (仅 Home BS)

    • (C4BS11) Home BS output Power For Co-Channel E-UTRA Protection — Home BS 同信道 E-UTRA 保护输出功率 (仅 Home BS)

  • NB-IoT: 产品是否支持 NB-IoT，默认 No。选择 Yes 时，Test Mode 中的 N-TM (NB-IoT 测试模型) 才可勾选

  • Test Mode: 测试信号模型 (3GPP Test Model)，可多选：N-TM / E-TM1.1 / E-TM1.2。请按认证要求选择

  • Test Option: 测试范围选项：Standard (标准) / All CC Combs (测试所有载波组合) / Only One Ant Port (只测试一个天线端口)

  • Continuous Type: 连续载波类型，可选 Standard / Non-Standard

Advanced Setting ​

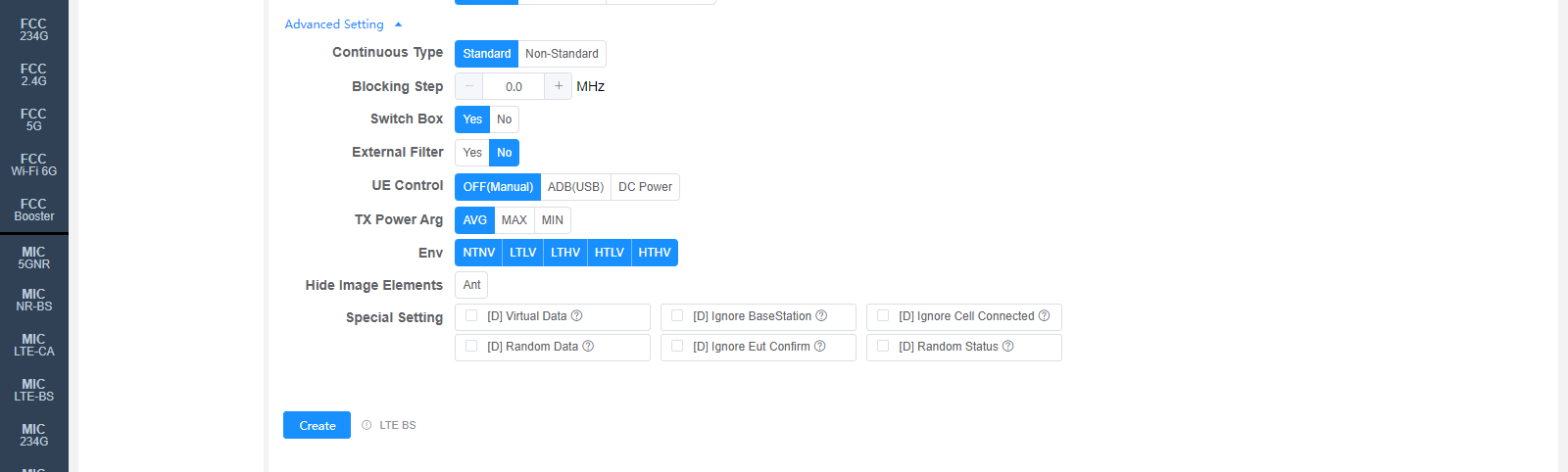

CE_LTE-BS_advanced

Advanced Setting 中的所有设定一般情况下保持默认值即可，只有测试结果异常或有特殊测试需求时才需要调整。

  • Blocking Step: Receiver Blocking 测试的频率步进 (MHz)

  • Switch Box: 是否使用 Switch Box (射频切换开关)

  • External Filter: 测试时是否在射频链路中使用外部滤波器

  • UE Control: 选择控制样品重启的方式：

    • OFF(Manual): 手动控制样品，不使用软件控制

    • ADB(USB): 使用 ADB 方式控制样品

    • DC Power: 通过控制 DC Power 的开关实现样品的重启

  • TX Power Arg: 发射功率取值方式，可选 AVG / MAX / MIN (平均值 / 最大值 / 最小值)

  • Env: 所需测试的环境条件，可多选：NTNV / LTLV / LTHV / HTLV / HTHV (常温常压 / 低温低压 / 低温高压 / 高温低压 / 高温高压)

  • Hide Image Elements: 选择需要在报告图片中隐藏的元素 (如 Ant 天线标记)

  • Special Setting: 特殊设置，带 [D] 前缀的为调试 (Debug) 选项，正常测试时无需勾选：

    • [D] Virtual Data / [D] Ignore BaseStation / [D] Ignore Cell Connected / [D] Random Data / [D] Ignore Eut Confirm / [D] Random Status: 调试选项

对应软件选件：LTE BS
