DFS V2 使用说明
DFS V2 从系统左侧 DFS V2 入口创建独立项目和计划，支持 Manual / Auto 两种测试模式。本页按实际搭建顺序介绍硬件、三网卡网络、软件设置和测试操作，更新于 2026-10-25。
旧版 DFS 仍使用原流程；旧计划不会因进入新版界面而自动升级。旧版说明见 DFS 测试标准操作流程。
1. 开始前准备哪些硬件
测试电脑必须准备三块网卡
按本页的单电脑 Toolkit 跑流方案，测试电脑需要 两个有线网卡 + 一个无线网卡，共三块网卡，同时可用：
- 有线网卡 1：程控网络，连接 TSTPASS 测试服务、仪器及继电器所在网络。
- 有线网卡 2：业务网络，连接样品 / 配套 AP 的 LAN 口，作为 Toolkit 的 Client 网卡。
- 无线网卡：业务网络，连接被测 SSID，作为 Toolkit 的 Server 网卡。
只有一个有线口的电脑可增加 USB 有线网卡；确认驱动正常且三块网卡可同时工作。网卡的用途不能仅凭 Windows 中的“以太网”“以太网 2”名称猜测，应按物理连接核对。
| 硬件 / 软件 | 要求与用途 |
|---|---|
| 测试电脑 | 运行 Windows 版 TSTPASS Toolkit；保持供电，关闭会中断长时间测试的睡眠及相关网卡节能设置 |
| 两个有线网卡 | 分别用于程控和业务；业务网卡及 USB 扩展接口的实际吞吐应满足目标负载 |
| 一个无线网卡 | 支持目标 5 GHz DFS 信道、测试带宽及样品工作模式；能连接被测 SSID。确认驱动和地区设置允许目标信道 |
| 频谱分析仪（SA） | 观测被监测设备的射频活动；硬件触发项目需要适配的触发输出 |
| 矢量信号源（VSG） | 产生对应法规雷达波形，具备所用波形及触发能力 |
| 射频连接件 | 按测试系统配置准备 Switch Box，或功分 / 合路 / 耦合器、衰减器和射频线；记录注入路径损耗 |
| 触发线 | 按仪器端口连接 SA Trigger Out → VSG External Trigger In；参见下图 |
| 程控电源继电器 | DFS04～DFS07 在 Manual / Auto 下均需要；自动跑流项目也需要，用于样品 / 配套设备断电恢复 |
| 样品及配套设备（AE） | 根据 Master / Slave 角色配对；确定雷达注入和 SA 监测的实际对象 |
| TSTPASS Toolkit | 使用具备 DFS Automation 成对跑流功能的版本，准备其 iperf 组件；程控端口默认 TCP 5058 |
仪器型号适配与时序参考应与现场版本匹配。现有实测参考包括 N9010B + SMBV100B；不能把同系列名称或可建立网络连接当作所有型号均已验证的依据。
2. 三网卡怎么连接
下图为样品是 Master / AP 时的单电脑典型接法。样品为 Slave 时需要配套 Master，按下一节重新确认被测链路与注入对象。
预期业务路径：有线 Client → 样品 LAN → 样品无线链路 → 无线 Server。 程控网卡用于保持软件与仪器通信，不选择为跑流 Client。
地址配置与链路确认
- 给三块网卡记录清晰名称、物理端口和用途，例如
Control、Traffic-LAN、Traffic-WLAN。 - 程控网卡使用管理网络的地址；建议管理网络与样品业务网络分属不同网段。例如程控为
10.0.0.x/24、样品业务为192.168.50.x/24，仅作规划示例，不要直接覆盖现场地址。 - 有线业务网卡接样品 LAN，确认它和无线网卡各自取得有效、不同的 IPv4 地址。Toolkit 不自动配置静态 IP、DHCP、路由或防火墙。
- 确认测试服务能访问 Toolkit 程控 IP 和端口，业务端允许 iperf 的 TCP 5201；管理网络在样品重启和 Wi-Fi 断开时仍应可达。
- 进行正式测试前的链路验证：结合网卡流量计数、抓包和样品无线侧计数确认业务经过样品；暂停样品无线链路时业务应中断，程控连接应保留。恢复后再开始正式测试。
有吞吐不等于无线业务已验证
Toolkit 的 Client 和 Server 运行在同一台电脑，存在 Windows 本机流量绕过样品的可能。仅看到 Running 或非零吞吐，不能勾选“Wireless traffic”。先验证实际路径；如果业务仍在本机绕行，需要解决网络配置再测试。
3. 射频、触发与供电连接
图中实线为功能路径，具体接头与 Switch Box 端口按实际硬件配置连接；虚线是独立触发线，不是网线。DFS02 负载测量不注入雷达；其他项目按各自流程使用雷达与触发。
| DFS Type | Monitor / Radar Target | 操作重点 |
|---|---|---|
| Master | Master（样品） | 雷达加载与 SA 监测均对准样品 |
| Slave without Radar Detection | Companion Master（配套主设备） | 按当前 V2 流程，雷达注入及监测对象为配套 Master，不能把样品名当作注入端口 |
| Slave with Radar Detection | Slave（样品） | 雷达加载与监测对准具有雷达检测能力的样品 |
本页的三网卡自动跑流接线以 Master 场景为例。Slave 场景需单独确认配套 Master、供电恢复和业务路径；未验证自动准备条件前，采用 Manual 并按提示准备实际链路。
供电继电器应控制需要重启的设备，检查是否仍由 PoE、USB 等旁路供电。系统使用 POWER OFF / POWER ON 协议；写入指令成功不等于已回读物理触点状态，首次搭建应观察实际断电及恢复过程。
Cable Loss：不要照搬旧版参数
DFS V2 不再填写旧版 Path Loss / Correction。雷达输出按“目标端口电平 + 系统路径损耗 + Cable Loss”设置。
| Switch Box | Cable Loss 填写范围 |
|---|---|
| Yes | 只填写系统校准未覆盖的外部注入线缆 / 连接件损耗，不重复加入已校准的系统路径 |
| No | 填写 VSG 到雷达注入对象的完整路径损耗，包含线缆、合路器和耦合器等；系统路径损耗为 0 |
至少填写两个频率点，按频率升序排列，损耗为非负数，并覆盖所选测试频率；涉及频点搜索时也应覆盖实际注入范围。系统校准缺失或超出覆盖范围时应先补齐校准。
4. 软件配置：Device、Toolkit、Plan
4.1 TSTPASS 的 Device 页面
先完成 仪器设置，再核对两处独立地址：
| 配置项 | 填什么 |
|---|---|
| UE Control | 供电继电器的 IP 和端口，确认设备支持当前 POWER 协议 |
| DFS Automation | 测试电脑程控网卡的 IP，以及 Toolkit 的 Control listen TCP port（默认 5058） |
不要把 Toolkit 地址填进 UE Control，也不要把样品管理 IP 填进 DFS Automation。
4.2 Toolkit 的 DFS Automation 页面
| 字段 | 填写说明 |
|---|---|
| Control listen IP / Port | 选择有线网卡 1 的管理地址；端口与 TSTPASS Device 一致 |
| EUT 管理 IP | 样品实际管理地址；此字段不代表工具会自动登录样品或切换信道 |
| SSID / Password | 被测无线网络名称及密码；当前自动连接支持开放网络及 WPA2-Personal/AES |
| Client 网卡 | 选择接样品 LAN 的有线网卡 2 |
| Server 网卡 | 选择连接被测 SSID 的无线网卡 |
| Rate / Duration | 设置业务目标速率和持续时间；Duration 应覆盖本轮准备与观察需要，过早结束会使业务条件失效 |
配置后点击 Toolkit Start。这一步保存配置并开启程控监听，不会立即连接 Wi-Fi 或启动跑流；收到测试系统的起流指令后才建立业务。
当前业务使用 TCP、5201 端口、单流、正向传输。用 DFS02 检查实际无线负载，不要把 Rate 输入值当作实际占用率。正式自动测试前，停止已有手动 iperf 或其他占用会话。
4.3 创建 DFS V2 计划
从 DFS V2 → 新建项目 / 计划 进入，依次填写：
| 字段 | 操作 |
|---|---|
| Title / Type | 填写计划名，选择 FCC、CE、MIC 或 SRRC |
| DFS Type | 按设备真实角色选择，核对界面 Monitor / Radar Target |
| Band / Mode / Bandwidth | 选择产品实际支持的频段、模式和带宽 |
| Test Frequency | 按各带宽、频段填写测试频率，确保样品能恢复到该信道 |
| MAX OBW（FCC） | 填写对应带宽 / 频段的最大实测 OBW，单位 MHz；界面要求不小于标称带宽的一半且小于标称带宽 |
| Antenna Gain / Cable Loss / Item | 按实际注入端口填写增益、损耗及项目；当前 V2 表单要求一个天线条目 |
| EIRP（FCC / MIC）或 PSD（CE） | 填入相应频段参数，核对单位，用于目标雷达电平计算 |
| Declared CAC Time | 样品声明的 CAC 时间，单位 s |
| CAC Observation Time | CAC 采集窗口，单位 s；需要覆盖设备启动、CAC 和待观察事件，不是雷达后的 NOP 时长 |
| Test Method | 选 Manual 或 Auto；此处是运行模式，与 SRRC 射频计划的 Test Method 含义不同 |
| Auto Checks | 只有现场验证后才勾选 Channel recovery 和 Wireless traffic |
Channel recovery 表示已验证重启后恢复目标信道；Wireless traffic 表示已验证业务确实经过被测无线链路。勾选只记录人工确认，Toolkit 不会替你恢复信道或证明流量路由。

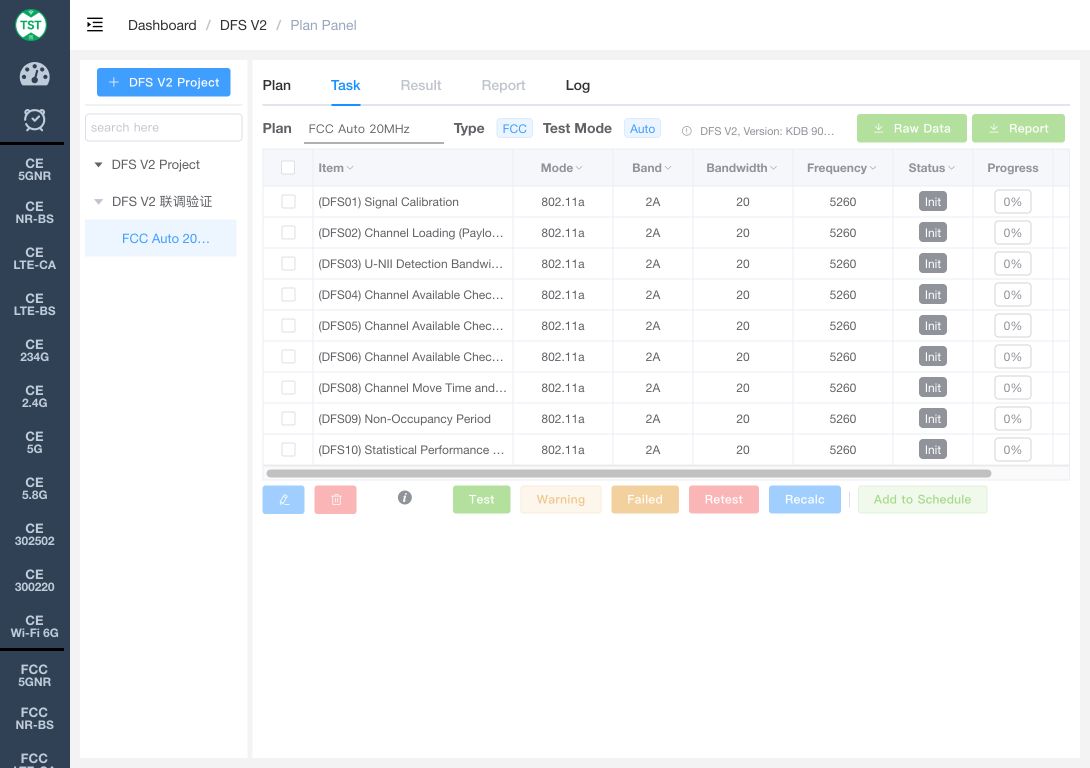

图：FCC / Auto 计划的 Task 页示例。项目组合随法规、角色和选择变化，不要照抄图中的频率或样品参数。
5. Manual 与 Auto 怎么选
| 项目 | Manual | Auto |
|---|---|---|
| DFS01 信号校验 | 按提示更换校验接线 | 同样需要人工完成校验接线，不控制继电器 |
| DFS02 负载、DFS08 撤离时间、DFS09 NOP | 人工准备信道与业务，按提示继续 | 本页 Master 接线使用继电器与 Toolkit 准备业务，需两项 Auto Checks |
| DFS03 / DFS10（FCC） | 每轮人工确认设备 / 信道 / 业务，随后自动采集判定 | 本页 Master 接线自动恢复和起流，需对应 DFS04 有效结果 |
| DFS04～DFS07 CAC | 使用 UE Control 继电器连续开关机，不逐轮询问，不调用 Toolkit 跑流 | 同样使用继电器，不调用 Toolkit 跑流 |
| DFS11（CE / MIC / SRRC） | 每轮人工准备并确认 | 本页 Master 接线复用自动恢复、Toolkit 跑流和逐轮统计，需对应 DFS04 |
Manual 不等于所有项目都由人工开关电源。 做 DFS04～DFS07 时，两种模式都要准备可用继电器。
6. 推荐测试顺序
- DFS01 Signal Calibration： 按
Please connect Port X to the SA提示改接校验路径，完成后恢复正式连接。核对功率与损耗记录；DFS01 的 Pass 表示采集有效，不替代目标端口绝对功率的独立确认。 - DFS02 Channel Loading： 建立稳定业务，确认实际负载满足当前计划要求。Auto 优先使用对应 DFS04 的有效启动参考；尚无参考时使用计划 CAC Observation Time 等待，再检查业务。
- DFS04 CAC Init： 取得与同一计划、模式、带宽、信道和天线对应的启动 / CAC 参考。DFS05～DFS07 需要该参考；自动 DFS03/10/11 也依赖它，缺失时先补测。
- 按法规执行其余项目： DFS07 为 CAC 检测概率，DFS10 为 FCC 统计性能，DFS11 为 CE / MIC / SRRC 在役检测概率。以实际生成项目为准，不跨法规套用试验次数。
- DFS08 CCT / CMT： 需要匹配波形、仪器和采集设置的实测时间参考。缺失时保留待判定 / Warning；即使 DFS01 已 Pass，也不能据此保证 DFS08 一定具有匹配参考。更换波形或仪器后重新核对。
- DFS09 NOP： 保持完整禁用期观察。当前流程要求完整 1800 s 观察证据；短时点检或提前停止只能视为未完成，不能据此输出完整 NOP Pass。正式观察期间不要重启设备或人为恢复原信道。
首次搭建建议先完成一个模式 / 带宽 / 信道的流程，确认接线、恢复和结果正常，再扩大测试组合。更换硬件、损耗或样品配置后，重新检查相关前置数据。
7. 运行状态、逐轮结果与报告
Task 页选择需要测量的项目后使用 Test。在 Dashboard 查看 Event Log、射频曲线和结果表；Recalc 只重新处理已保存证据，不会补做测量、控制继电器或启动跑流。
| 显示 | 含义与处理 |
|---|---|
| Detected / Y | 该有效轮次按射频证据判定检测到雷达；不表示整项概率已通过 |
| NotDetected / N | 有效轮次未检测到，应保留并计入概率统计，不能当作异常样本丢弃 |
| Invalid | 准备、业务或采集条件不成立；查看原因，不当作有效失败或成功样本 |
| Pending / Warning | 可能缺轮次、缺时序参考或观察不完整；先处理原因，不能把进度 100% 当作 Pass |

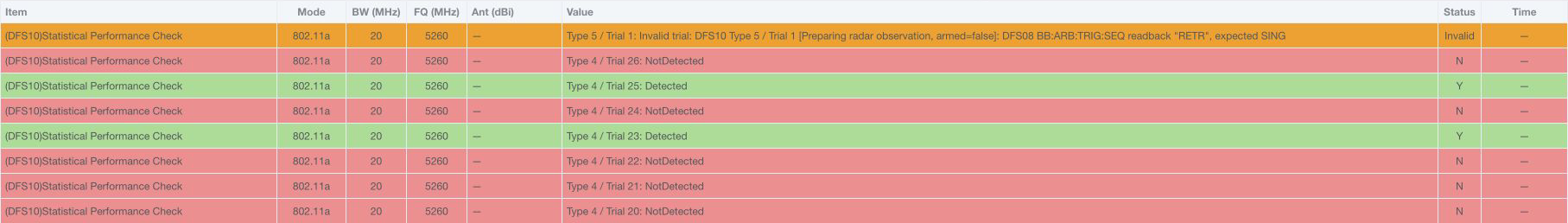

图：历史实测的逐轮结果表示例，展示无效轮次与有效失败均被保留。图中具体错误仅作分类说明，不表示当前版本仍存在同一问题。
当前检测流程结合完整射频观察窗口与相对电平门限，Wi-Fi 断开、吞吐变为零或 iperf 报错本身都不代表检测成功。雷达后发生连接中断时仍需查看完整 RF 结果。
选点补测只补缺失轮次，不覆盖已有证据；缺少规定有效轮次时，汇总保持未完成 / Warning。导出前确认所需项目和全部有效轮次完整，再查看 Result / Report。当前 V2 的编辑及排程入口存在限制，不能按旧版流程假定所有按钮均可用。
8. 常见问题
| 现象 | 排查与处理 |
|---|---|
| 找不到可选 Client / Server 网卡 | 确认有两块有线、一块无线；驱动已加载。重新展开下拉列表刷新，核对选择的是业务网卡 |
| Toolkit 已 Start，但没有流量 | Start 只开启监听；检查是否已由 TSTPASS 发起测试、DFS Automation IP/端口是否指向程控网卡 |
| WLAN_CONNECT_TIMEOUT | 检查 SSID、密码、网卡目标信道支持及样品启动状态。当前自动流程有有限重试，耗尽后保留未完成结果 |
| IP_ACQUISITION_TIMEOUT | 检查 LAN 接口、DHCP / 静态地址和双端地址；自动恢复次数有限，不能靠无限重启替代排障 |
| RESOURCE_BUSY | 先停止占用 Toolkit 的手动或其他会话，再重新启动本次测试 |
| 吞吐正常但 DFS02 无业务 | 首先排除本机绕行；检查样品无线流量和 SA 实际监测对象，不能只调高 Rate |
| 提示缺少 DFS04 | 在相同测试组合先完成 DFS04；其他信道或带宽的参考不能替代 |
| DFS08 Warning / 时间参考缺失 | 核对法规、频段、波形文件和仪器组合，补齐适用参考，不套用另一型号或波形的时间 |
| 损耗 / 系统校准无效 | 核对 Switch Box 选项、端口、校准完成状态及频率覆盖，避免重复补偿 |
| 停止后仍有业务 | 确认测试系统的停止和 Toolkit 会话清理成功；程控断线不会自动终止 Toolkit 业务，必要时点击 Toolkit Stop 并核对状态 |
停止测试后核对仪器输出和业务状态；Toolkit 的 Stop 会关闭监听并停止其管理的业务，再次自动测试前需重新点击 Start。
