创建测试计划 - CE LTE-CA ​

CE LTE-CA 选件用于支持 LTE 载波聚合 (Carrier Aggregation) 的终端产品的欧盟 CE (RED) 认证测试，包含发射机与接收机指标。

基础设置 ​

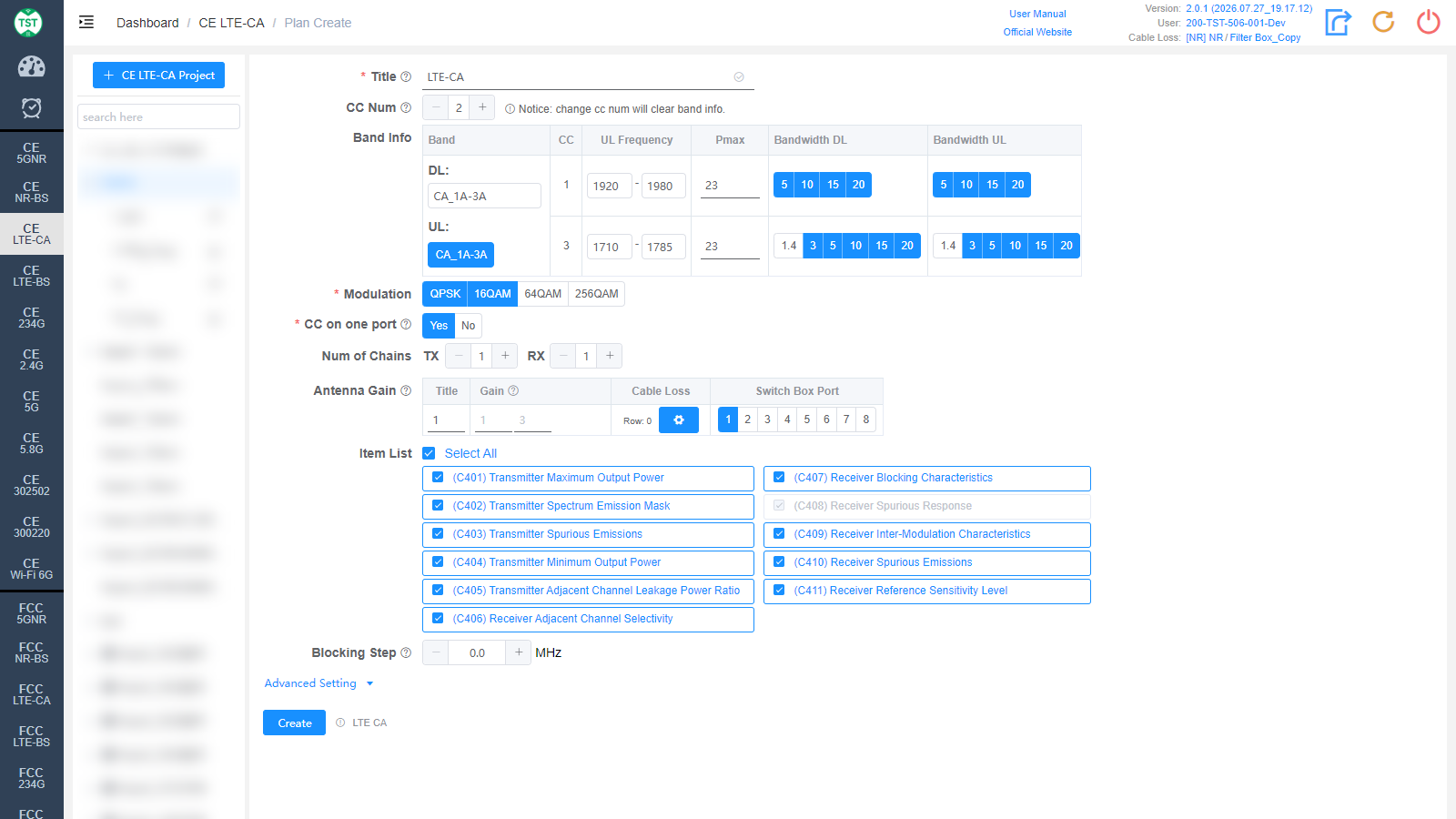

CE_LTE-CA_overview

  • Title: 测试计划名称，由用户自行输入

  • CC Num: 载波数量，目前仅支持 2。注意：修改 CC Num 会清空已填写的 Band Info

  • Band Info: 选择产品支持的 CA 频段组合 (如 CA_1C / CA_1A-3A / CA_1A-7A 等)，选择后表格分别列出 DL / UL 行：

    • CC: 各载波 (Component Carrier) 对应的频段

    • UL Frequency: 上行频率范围 (MHz)，自动填入

    • Pmax: 最大发射功率 (dBm)，默认 23

    • Bandwidth DL / Bandwidth UL: 各载波支持的上下行带宽 (MHz)，可多选。可选项随频段组合变化，请按产品实际支持情况勾选

  • Modulation: 产品支持的调制方式 (必选)，可多选：QPSK / 16QAM / 64QAM / 256QAM，默认已选 QPSK + 16QAM

  • CC on one port: 两个载波是否从同一个天线端口输出 (必选)：Yes / No

  • Num of Chains: 产品的发射 (TX) 与接收 (RX) 链路数

  • Antenna Gain: 天线增益及线损配置：

    • Title / Gain: 天线编号、各载波频段的增益 (dBi)

    • Cable Loss: 产品天线端口到 Switch Box 或频谱仪之间的线损。如何创建常用线损

    • Switch Box Port: 天线所连接的切换开关端口号

  • Item List: CE LTE-CA 包含的测试项目。不适用的项目会自动置灰 (如 C408)：

    • (C401) Transmitter Maximum Output Power — 发射机最大输出功率

    • (C402) Transmitter Spectrum Emission Mask — 频谱发射模板

    • (C403) Transmitter Spurious Emissions — 发射机杂散发射

    • (C404) Transmitter Minimum Output Power — 发射机最小输出功率

    • (C405) Transmitter Adjacent Channel Leakage Power Ratio — 邻道泄漏功率比 (ACLR)

    • (C406) Receiver Adjacent Channel Selectivity — 接收机邻道选择性 (ACS)

    • (C407) Receiver Blocking Characteristics — 接收机阻塞特性

    • (C408) Receiver Spurious Response — 接收机杂散响应

    • (C409) Receiver Inter-Modulation Characteristics — 接收机互调特性

    • (C410) Receiver Spurious Emissions — 接收机杂散发射

    • (C411) Receiver Reference Sensitivity Level — 接收机参考灵敏度电平

  • Blocking Step: Receiver Blocking 中 out of band blocking 测试的频率步进 (MHz)。用于 C407

Advanced Setting ​

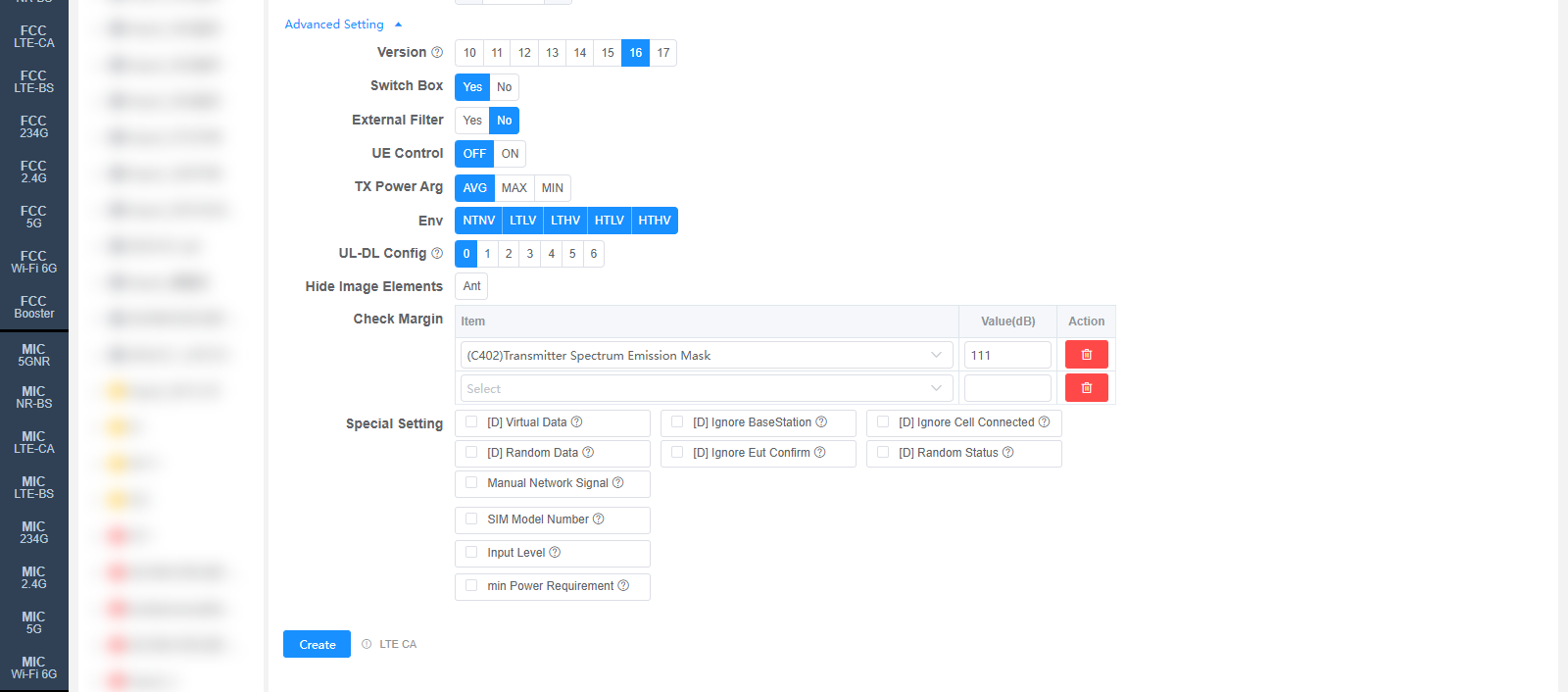

CE_LTE-CA_advanced

Advanced Setting 中的所有设定一般情况下保持默认值即可，只有测试结果异常或有特殊测试需求时才需要调整。

  • Version: 测试依据的 3GPP Release 版本，可选 10 ~ 17。默认值可在 Setting 页面修改

  • Switch Box: 是否使用 Switch Box (射频切换开关)

  • External Filter: 测试时是否在射频链路中使用外部滤波器

  • UE Control: 是否由软件自动控制样品，默认 OFF

  • TX Power Arg: 发射功率取值方式，可选 AVG / MAX / MIN (平均值 / 最大值 / 最小值)

  • Env: 所需测试的环境条件，可多选：NTNV / LTLV / LTHV / HTLV / HTHV (常温常压 / 低温低压 / 低温高压 / 高温低压 / 高温高压)

  • UL-DL Config: LTE TDD 上下行子帧配置 (0 ~ 6)。仅对 TDD 制式有效

  • Hide Image Elements: 选择需要在报告图片中隐藏的元素 (如 Ant 天线标记)

  • Check Margin: 测试余量检查。选择 Item 并填写 Value(dB)，当测试结果与限值的余量小于设定值时，系统会进行标记提示

  • Special Setting: 特殊设置，带 [D] 前缀的为调试 (Debug) 选项，正常测试时无需勾选：

    • [D] Virtual Data / [D] Ignore BaseStation / [D] Ignore Cell Connected / [D] Random Data / [D] Ignore Eut Confirm / [D] Random Status: 调试选项

    • Manual Network Signal: 手动设置 Network Signal，系统不再向基站下发该设置

    • SIM Model Number: SIM 卡型号，默认 P0250。适用于 MT8000 / MT8821

    • Input Level: 输入电平 (dBm)

    • min Power Requirement: 最小功率要求，默认 0 dBm

对应软件选件：LTE CA
