外部校准

Power Sensor校准

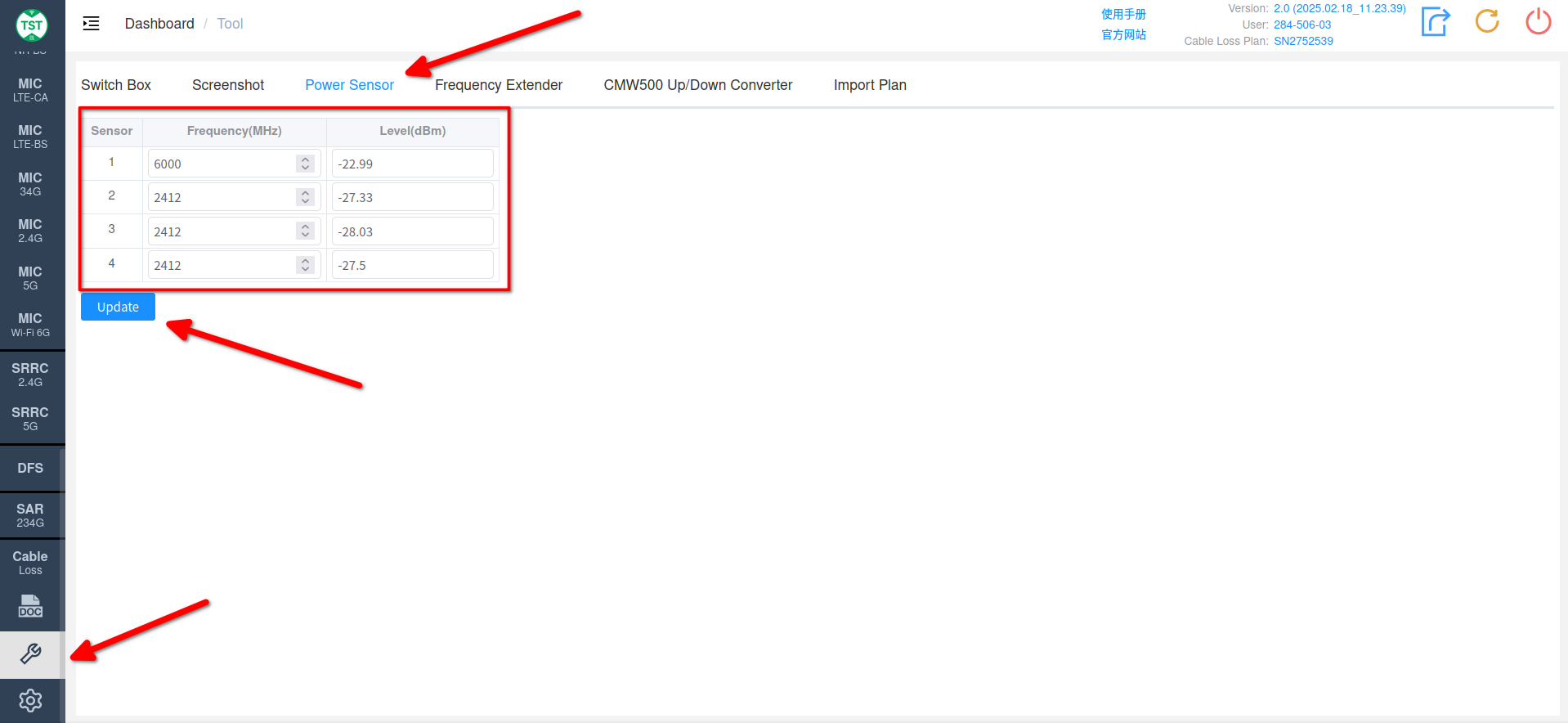

1. 如下图所示，切换到 Tools -> Power Sensor页面
2. 以校准Port 1为例
   1. 将信号源的输出端连接到开关盒的Port 1端口
   2. 设置信号源的输出频率(比如2400)和强度P0
   3. 在系统中输入Sensor 1的测量频率 2400
   4. 点击Update，读取Sensor 1对应的Level值P1
   5. 比较P1与P0的结果，计算偏差

矢量信号源扩频器校准

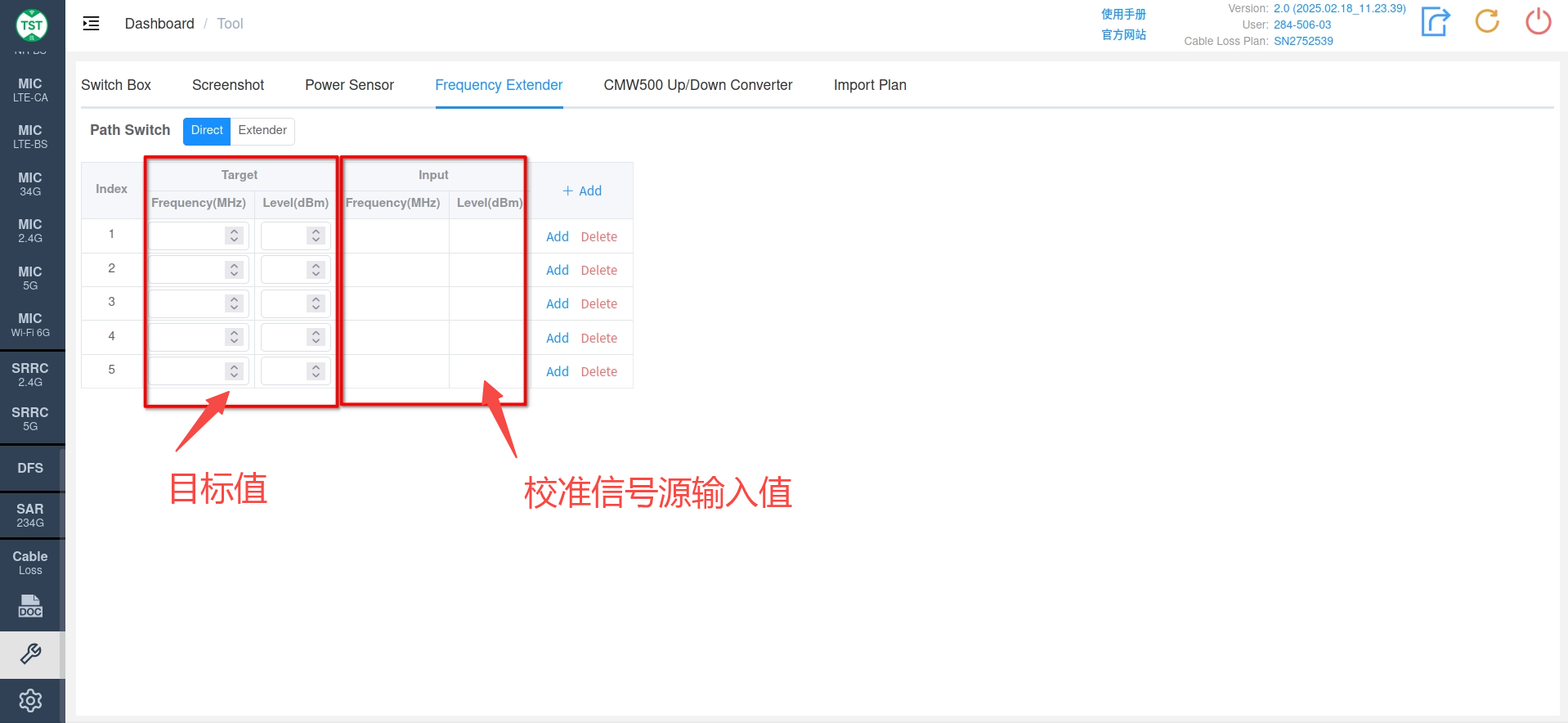

1. 如下图所示，切换到 Tools -> Frequency Extender页面

2. 硬件连接：

   1. 校准信号源的输出端连接到扩频器的输入端
   2. 校准功率计(或频谱仪)的输入端连接扩频器的输出端

3. Path Switch切换待校准的路径

   Direct: 信号源直通的路径，即扩频器的输出信号频率 = 信号源输入频率

   Extender: 扩频路径，信号源输入频率经扩频器扩频之后输出

4. 在Target输入框中，输入待校准的频率和信号强度，系统会根据扩频器出厂校准数据，自动计算出校准信号源应该输入的频率和信号强度 (Input窗口中显示的 Frequency 和 Level)。

5. 校准信号源按照Input窗口显示的Frequency和Level设置，校准功率计(或频谱仪)读取Target窗口显示的频率的强度。

综测仪上下变频器校准

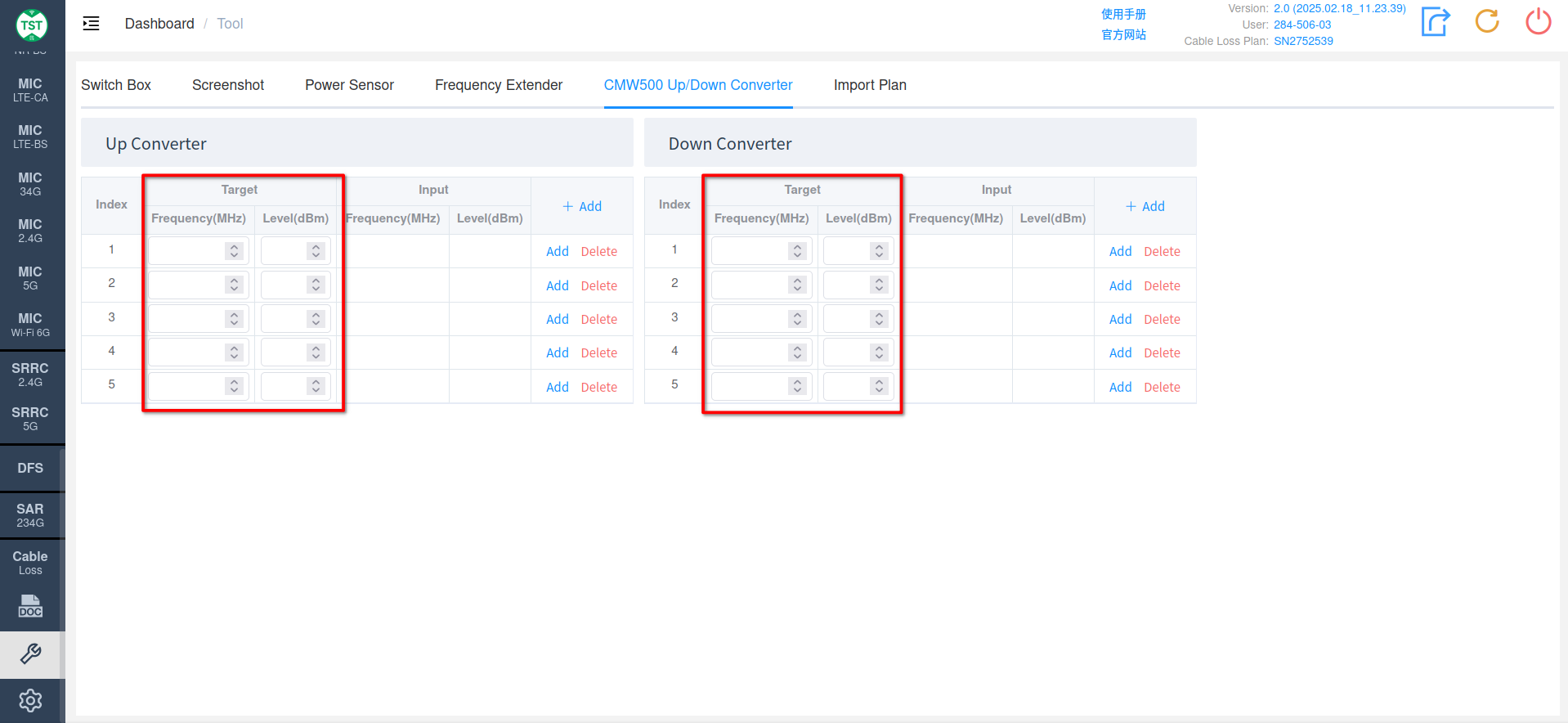

1. 如下图所示，切换到Tools ->CMW500 Up/Down Converter页面

2. 硬件连接：

   Up Converter(上变频)校准:

   1. 校准信号源的输出端连接到变频器的输入端(RF COM2)，
   2. 校准功率计(或频谱仪)的输入端连接变频器的输出端(To DUT)

   Down Converter(下变频)校准:

   1. 校准信号源的输出端连接到变频器的输入端From DUT)，
   2. 校准功率计(或频谱仪)的输入端连接变频器的输出端(RF COM1)

3. 在Target输入框中，输入待校准的频率和信号强度，系统会根据扩频器出厂校准数据，自动计算出校准信号源应该输入的频率和信号强度 (Input窗口中显示的 Frequency 和 Level)。

4. 校准信号源按照Input窗口显示的Frequency和Level设置，校准功率计(或频谱仪)读取Target窗口显示的频率的强度。
