创建测试计划 - CE WiFi 6G
CE WiFi 6G 选件用于 6 GHz 频段 RLAN 产品 (Wi-Fi 6E / Wi-Fi 7 等) 的欧盟 CE (RED) 认证测试，参考标准 Draft ETSI EN 303 687。该标准包含 Adaptivity (信道接入机制) 测试，必须配合 Switch Box (控制盒) 使用。
基础设置

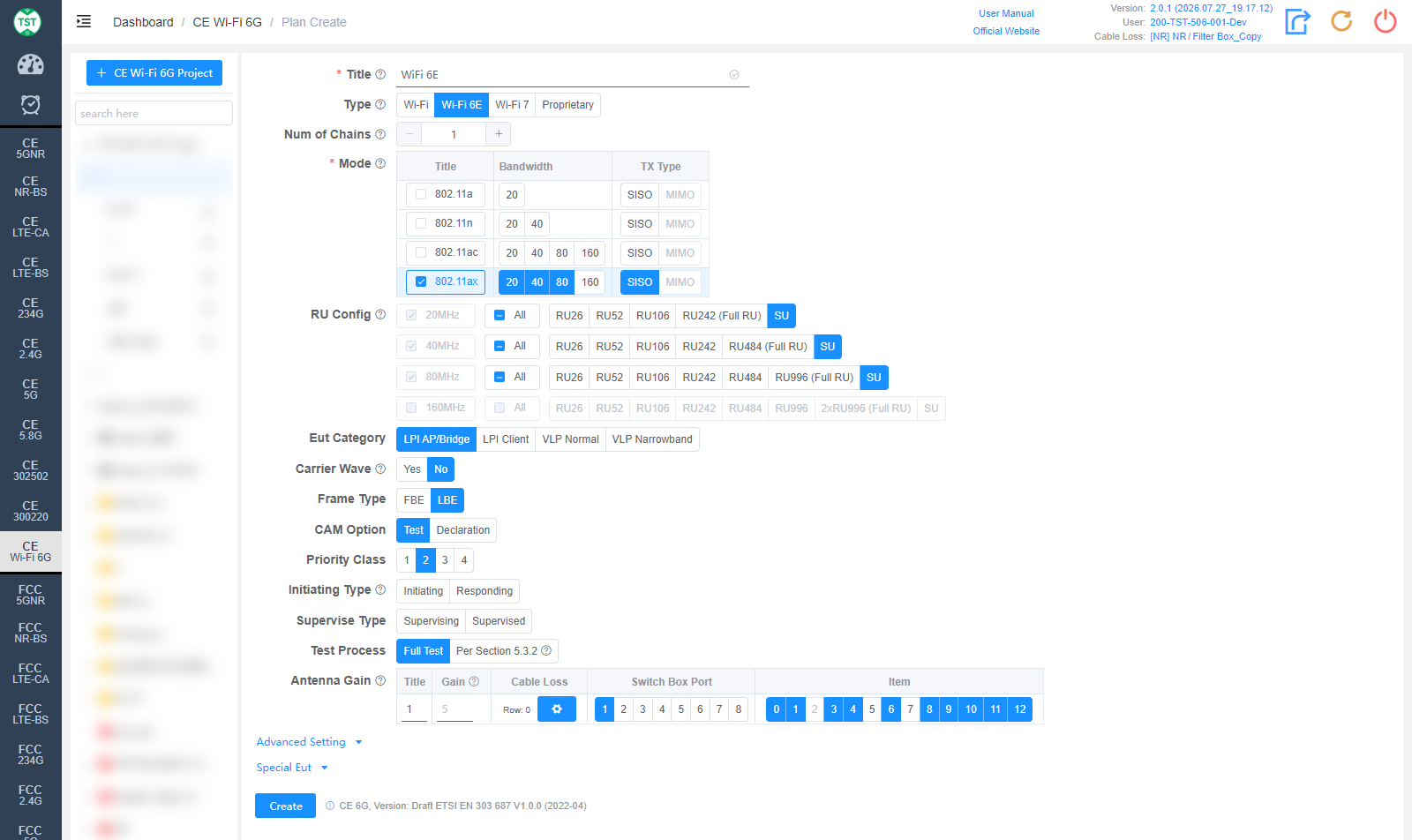

下图以 Wi-Fi 6E 为例。
Title: 测试计划名称，由用户自行输入
Type: 技术类别。标准技术选择对应的 Wi-Fi 制式，自定义产品选择 Proprietary：
Wi-Fi: 全部 802.11 模式 (a / n / ac / ax / be)
Wi-Fi 6E: 802.11a / n / ac / ax
Wi-Fi 7: 802.11be
Proprietary: 自定义产品
Num of Chains: 产品的发射链路数 (几根天线)
Mode: 产品支持的模式 (必选)。勾选模式后选择对应的 Bandwidth (20 / 40 / 80 / 160 MHz...) 和 TX Type (SISO / MIMO)
RU Config: 802.11ax / be 设备支持的 RU (Resource Unit) 配置，按带宽逐行选择。各带宽的 Full RU 为必选项，其他 RU 配置按产品实际支持情况选择，SU (Single User) 可单独勾选
Eut Category: 6 GHz 设备类别：
LPI AP/Bridge: 低功率室内 (Low Power Indoor) 接入点 / 网桥
LPI Client: 低功率室内客户端
VLP Normal: 甚低功率 (Very Low Power) 常规设备
VLP Narrowband: 甚低功率窄带设备
Carrier Wave: 产品是否支持载波发射。用于频率误差测试
Frame Type: 信道接入的帧类型：FBE (Frame Based Equipment) / LBE (Load Based Equipment)
CAM Option: 信道接入机制 (Channel Access Mechanism) 的评估方式：Test (实测) / Declaration (申报)
Priority Class: 信道接入优先级 (1 ~ 4)，默认 2
Initiating Type: 设备角色：Initiating (EUT 为 AP，陪测设备为 Station) / Responding (EUT 为 Station，陪测设备为 AP)
Supervise Type: 监管角色：Supervising / Supervised
Test Process: 测试流程：Full Test (完整测试) / Per Section 5.3.2 (按标准 5.3.2 章节的流程执行)
Antenna Gain: 天线增益及线损配置：
Title / Gain: 天线编号、增益 (dBi)
Cable Loss: 产品天线端口到 Switch Box 或频谱仪之间的线损。如何创建常用线损
Switch Box Port: 天线所连接的切换开关端口号
Item: 各天线需要测试的项目，编号对应如下：
(C6000) Duty Cycle — 占空比
(C6001) Carrier Frequencies — 载波频率
(C6002) Occupied Channel Bandwidth — 占用信道带宽
(C6003) RF Output Power — 射频输出功率
(C6004) Power Density — 功率谱密度
(C6005) Transmitter Unwanted Emissions Outside The 6 GHz RLAN Bands — 6 GHz RLAN 频段外的发射机无用发射
(C6006) Transmitter Unwanted Emissions Within The 6 GHz RLAN Bands — 6 GHz RLAN 频段内的发射机无用发射
(C6007) Receiver Spurious Emissions — 接收机杂散发射
(C6008) Adaptivity (Channel Access Mechanism) — 自适应 (信道接入机制)
(C6009) Receiver Blocking — 接收机阻塞
(C6010) Receiver Selectivity — 接收机选择性
(C6011) Transmitter unwanted emissions in the out-of-band domain — 带外域发射机无用发射
(C6012) VLP NB frequency hopping mechanism — VLP 窄带跳频机制

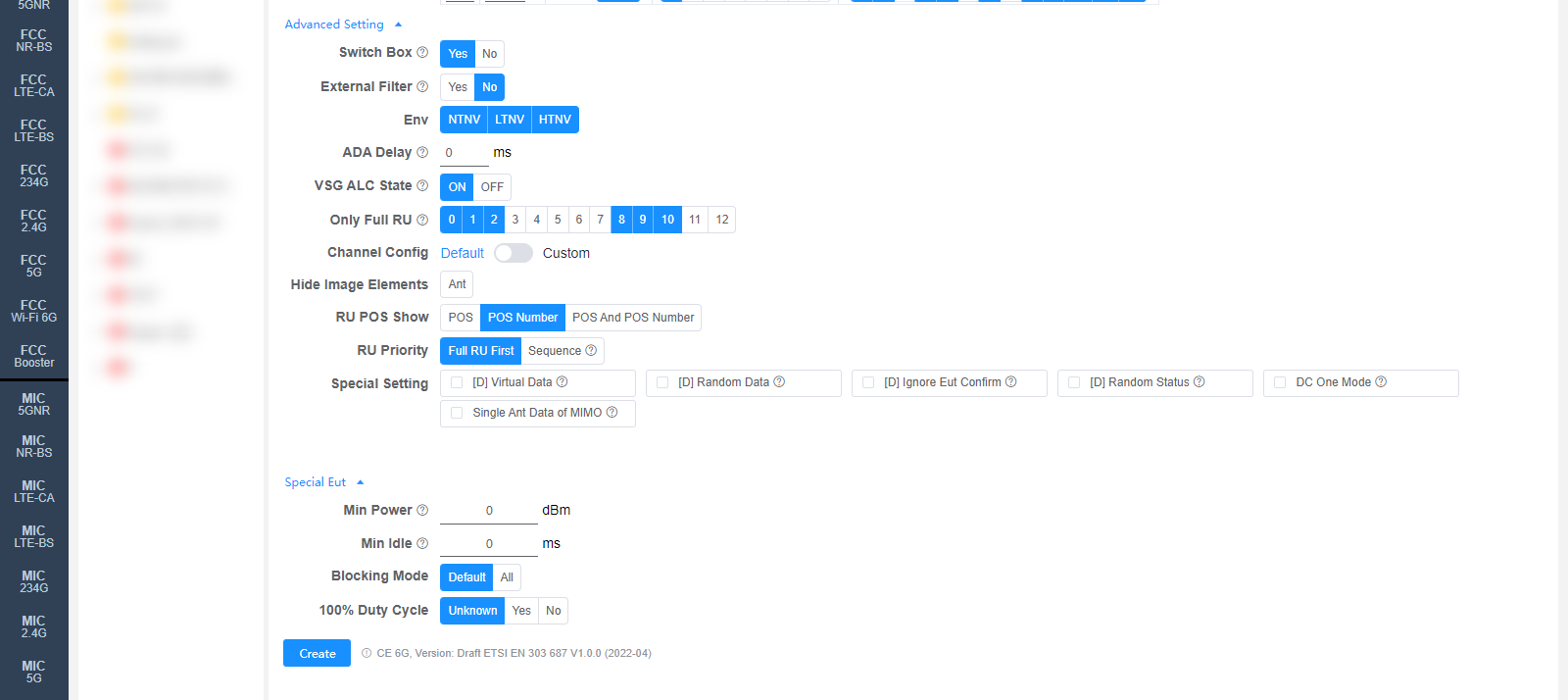

Advanced Setting 和 Special Eut 设置
以下设定一般情况下保持默认值即可，只有测试结果异常或有特殊测试需求时才需要调整。
Switch Box: 是否使用 Switch Box，默认 Yes。本标准必须配合控制盒使用
External Filter: 测试时是否在射频链路中使用外部滤波器。用于天线端杂散测试
Env: 所需测试的环境条件，可多选：NTNV / LTNV / HTNV (常温 / 低温 / 高温，常压)
ADA Delay: Adaptivity 测试的延时 (ms)，默认 0
VSG ALC State: 矢量信号发生器的功率 ALC 状态 (ON / OFF)。用于 Adaptivity 测试
Only Full RU: 勾选的项目只测试 Full RU
Channel Config: 信道配置，Default (默认) 或 Custom (手动自定义信道)
Hide Image Elements: 选择需要在报告图片中隐藏的元素 (如 Ant 天线标记)
RU POS Show: 报告中 RU 位置的展示方式：POS / POS Number / POS And POS Number
RU Priority: RU 测试优先级：Full RU First (Full RU 优先) 或 Sequence (按 RU26 → RU52 → RU106... 顺序)
Special Setting: 特殊设置，带 [D] 前缀的为调试 (Debug) 选项，正常测试时无需勾选：
[D] Virtual Data / [D] Random Data / [D] Ignore Eut Confirm / [D] Random Status: 调试选项
DC One Mode: 一个模式只测量一个占空比
Single Ant Data of MIMO: MIMO 时显示每根天线的 EIRP 与 PSD 数据 (CE 2.4G/5G/6G)
Min Power: 最小功率 (dBm)，0 代表自动
Min Idle: 最小空闲时间 (ms)。用于 C6003
Blocking Mode: 接收机阻塞测试模式：Default / All
100% Duty Cycle: 样品占空比是否为 100%，可选 Unknown / Yes / No
引用法规 (显示在 Create 按钮旁)：CE 6G, Version: Draft ETSI EN 303 687 V1.0.0 (2022-04)
