创建测试计划 - CE 5G ​

RLAN-1

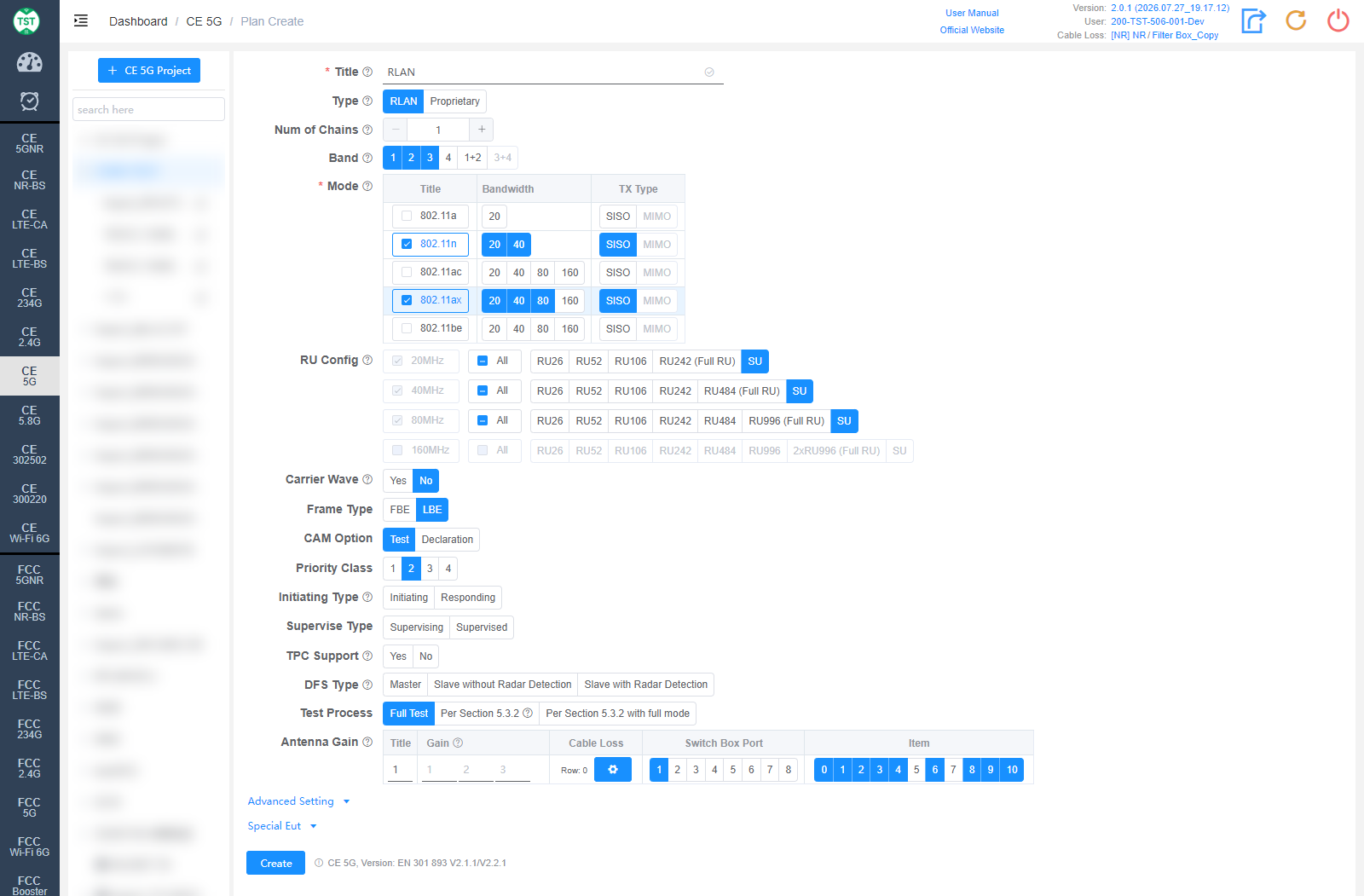

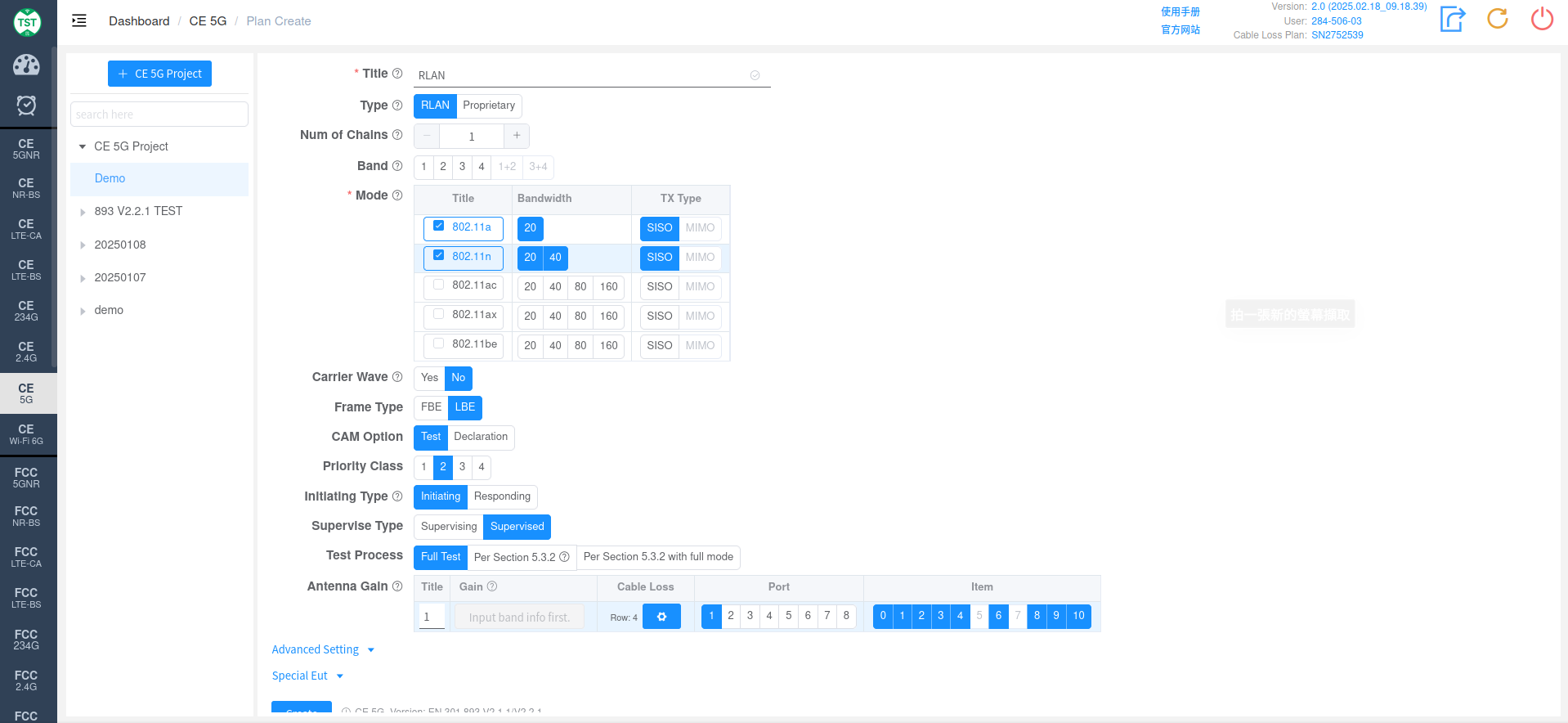

创建RLAN的测试计划中相关的产品特性说明如下：

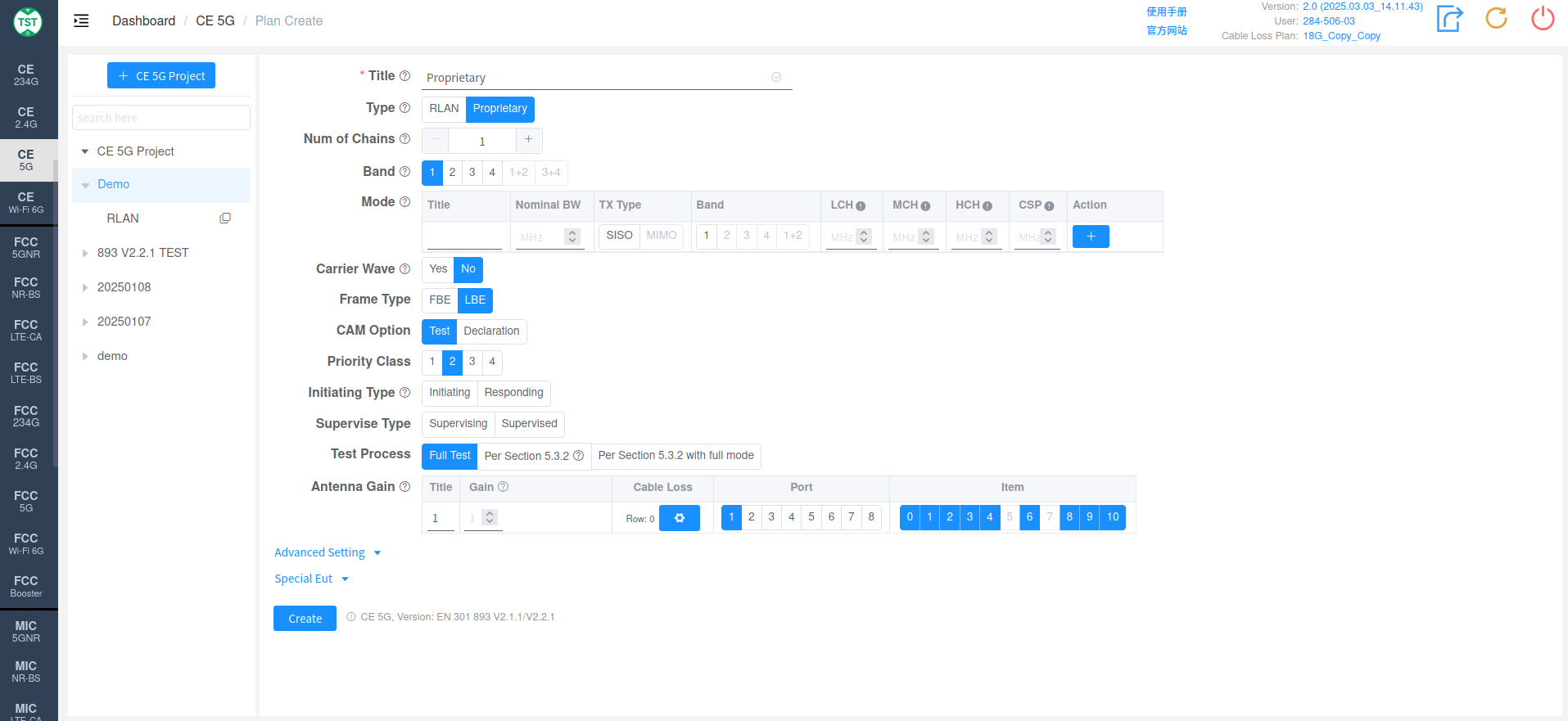

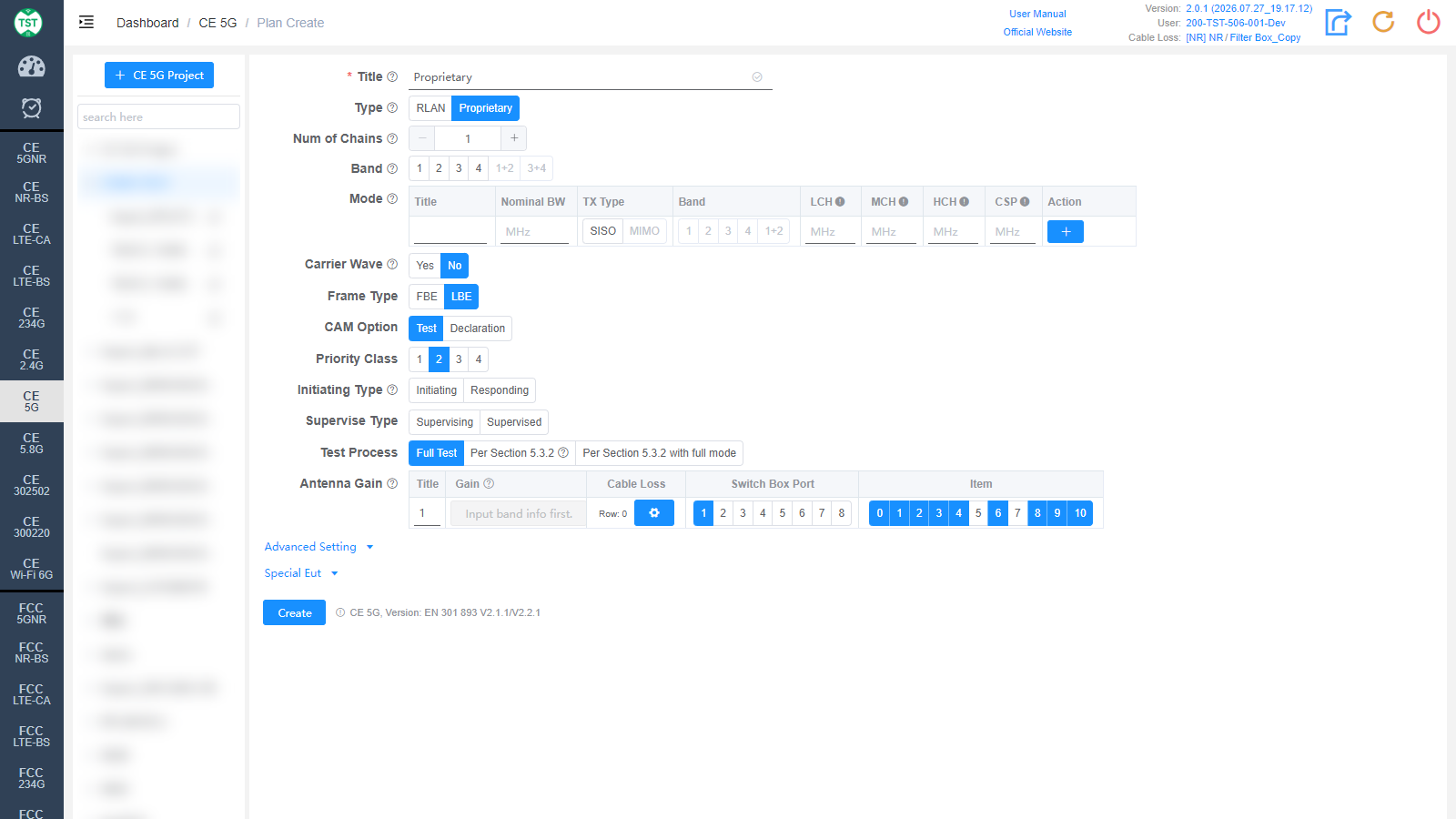

  • Type: 技术类别，RLAN

  • Num of Chains: 产品有几条发射链路 (几根天线)

    • Beamforming: 对于多天线的产品，还需要考虑产品是否支持Beamforming (波束赋形)

      • Beamforming Gain: 支持波束赋形的产品，需要填写波束赋形技术产生的额外增益

  • Band: 产品支持的工作频段*。Band 1+2是指5150 ~ 5350MHz整个频段，如果产品支持160MHz带宽，则信道为5250MHz时，就会同时跨界Band 1与2，即此处所说的Band 1+2。*如果产品不支持160MHz带宽，则不需要选择Band 1+2.

  • Mode: 产品支持的模式及带宽，以及多天线情况下的TX Type (SISO / MIMO / SISO+MIMO)

    • RU Config: 802.11ax设备支持的RU配置

  • Beamforming: 对于多天线的产品，还需要考虑产品是否支持Beamforming (波束赋形)

    • Beamforming Gain: 支持波束赋形的产品，需要填写波束赋形技术产生的额外增益

  • Carrier Wave: 产品是否支持载波发射。如果选择Yes，则频率误差会使用载波模式进行测量，测试设置与调制信号测试有比较大差异

  • TPC Support: 确认产品是否支持TPC (Transmit Power Control，发射功率控制，一种可自动调整产品发射功率大小的机制)。此选项会影响Power和PSD的Limit.

  • Frame Type: 传输信号的帧结构。FBE (Frame Based Equipment): 基于固定帧结构的产品，此类产品的发射/接收具有周期性，其周期等于固定帧周期。FBE设备可以改变其固定帧周期，但是时间间隔不能小雨200ms；LBE (Load Based Equipment): 帧结构根据负载类型而变化的产品，即产品发射的信号会根据所需要发射的数据量与接入的用户量而动态改变帧接口的产品，RLAN通常属于LBE。此选项会影响自适应的测试设定，另外，也只有LBE类别才需要进行CAM (Channel Access Mechanism) 信道接入技术 ，主要是Idle Period probability 的测试。image

  • CAM option: Channel Access Mechanism 信道接入技术。确认是否执行CAM的测试 (主要是Idle Period probability 的测试)。对于CAM，法规中有两种确认产品符合的方式，option A: 测量idle周期的概率以验证CAM符合要求; 与option B: 通过描述产品技术特性宣称CAM符合法规要求。因此可以根据实际情况来选择是测试还是宣称。

    • Priority Class: 优先级的等级。 *如果选择测试CAM，则需要选择优先级等级，默认为等级2。一般而言，产品可能同时支持多种优先级，而按照EN 301 893 V2.1.1 (2017-05) Page 77 的说明，如果产品支持的优先级中包含2，则CAM按照优先级2进行评估，否则如果产品支持的优先级中包含1，则CAM按照优先级1进行评估，否则如果产品支持的优先级中包含3，则CAM按照优先级3进行评估，否则按照优先级4进行评估。不同的优先级评估等级会影响idle period probability的评估结果

    • Initiating Type: 确认产品是initiating(初始化)还是Responding(响应)设备。

初始化设备的两个主要任务：

  1. 对通讯链路进行初始化，并进行信道可用性检测；

  2. 协调与控制响应设备的通讯请求 (发放通讯许可)。

响应设备：

只有接收到初始化设备的许可之后才可以进行信号发射

  • Supervise Type: 确认产品是Supervise(监控)还是Supervised(被监控)设备。此概念是在LBE 的Adaptivity测试中引入的。两者的差异主要体现在两方面，一是EN 301 893 V2.1.1 (2017-05) Page 30 Table 7与Table 8工作参数的差异；二是idle period probability结果的计算上面有差异

监控设备： 是指(通讯过程中)能够控制 (非DFS相关) 工作参数*(EN 301 893 V2.1.1 (2017-05) Page 30 Table 7)* 的设备。

被监控设备： 非监控设备就属于被监控设备

  • DFS Type: 产品的DFS类型，如: Master - 主动侦听设备，Slave without Radar Detection - 不带雷达波侦听的从属设备等

  • Test Process: 选择测试流程。

Full Test: 软件遍历前面勾选的所有模式，带宽及item进行测试 (测试量很大)

Per Section 5.3.2: 依据EN 301 893 V2.1.1 (2017-05) Section 5.3.2选取相应的模式和带宽进行测试 (测试量约为Full Test的三分之一)。

  • Antenna Gain:

    • Title: 天线的编号，默认按照1,2,3,4...依次命名，也可以根据客户要求，手动输入其他名称

    • Gain: 各天线在相应频段(Band)的增益大小

    • Cable Loss: 从产品天线端口到Switch Box (切换开关的射频端口) 或 SA(频谱仪，如果不使用切换开关而直接)之间的射频线的线损。如何如何创建常用线损

    • Port: 产品天线所连接的切换开关的端口号，比如，Ant1接到了port 1, Ant2接到了port 2

    • Item: 此标准所包含的所有测试item的列表。*对于WIFI，Bluetooth, BLE, Zigbee等已知类型的产品，软件已经根据其相应的技术特点选好了默认需要测试的item，当然也可以根据测试需要选择其中部分项目进行测试。*注：部分标准中各个item之间存在测试参数相互引用的情况，如果只勾选部分item，可能会出现测试无法进行的情况发生，所以建议直接使用默认item创建测试计划。 对于多天线的产品 ，为减少工作量，默认第一根天线会执行所有适用的item的测试，但是其他天线已按照标准要求，挑选出部分强制需要测试的item进行测试，对于非强制要求的item，可根据需要自行勾选

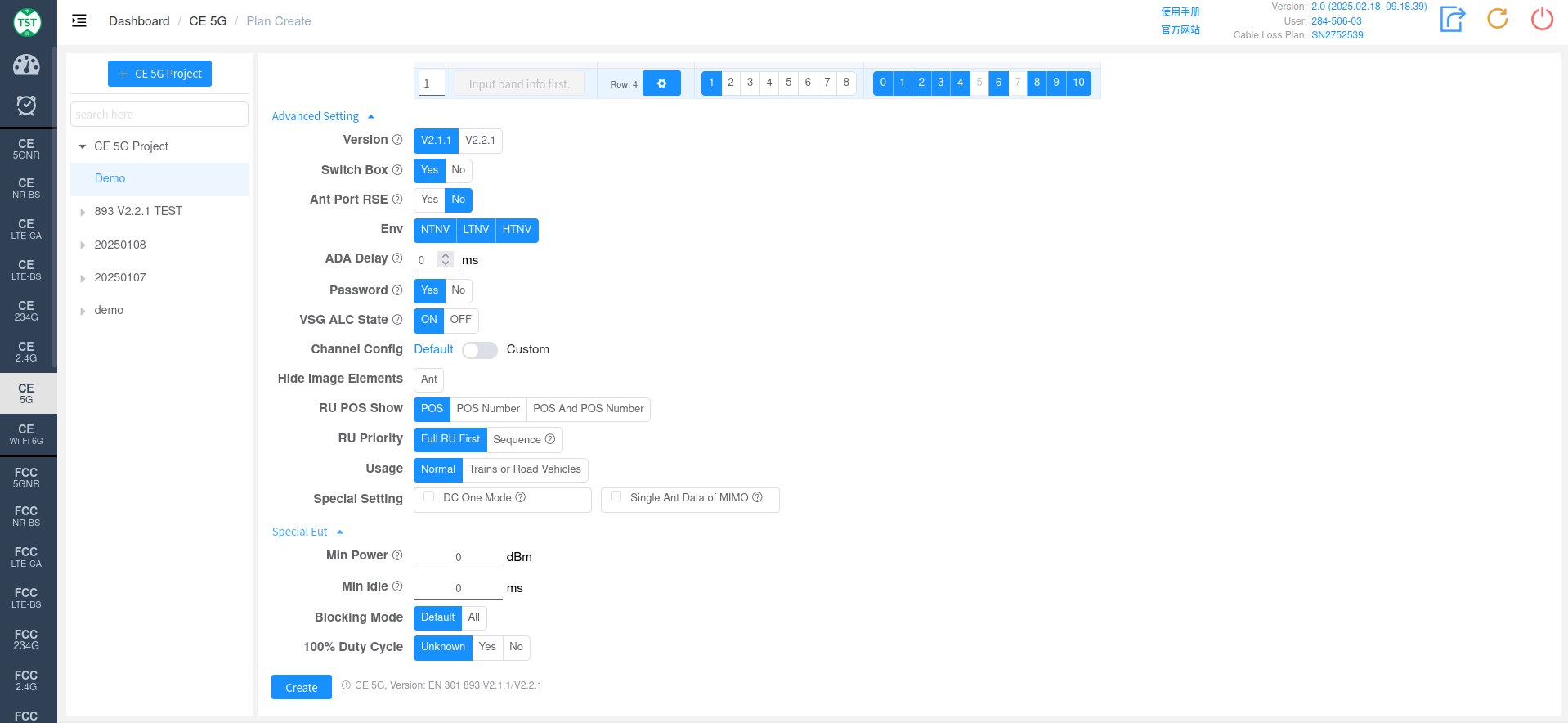

  • Ant Port RSE: 是否需要执行天线端杂散测试。何谓天线端杂散测试

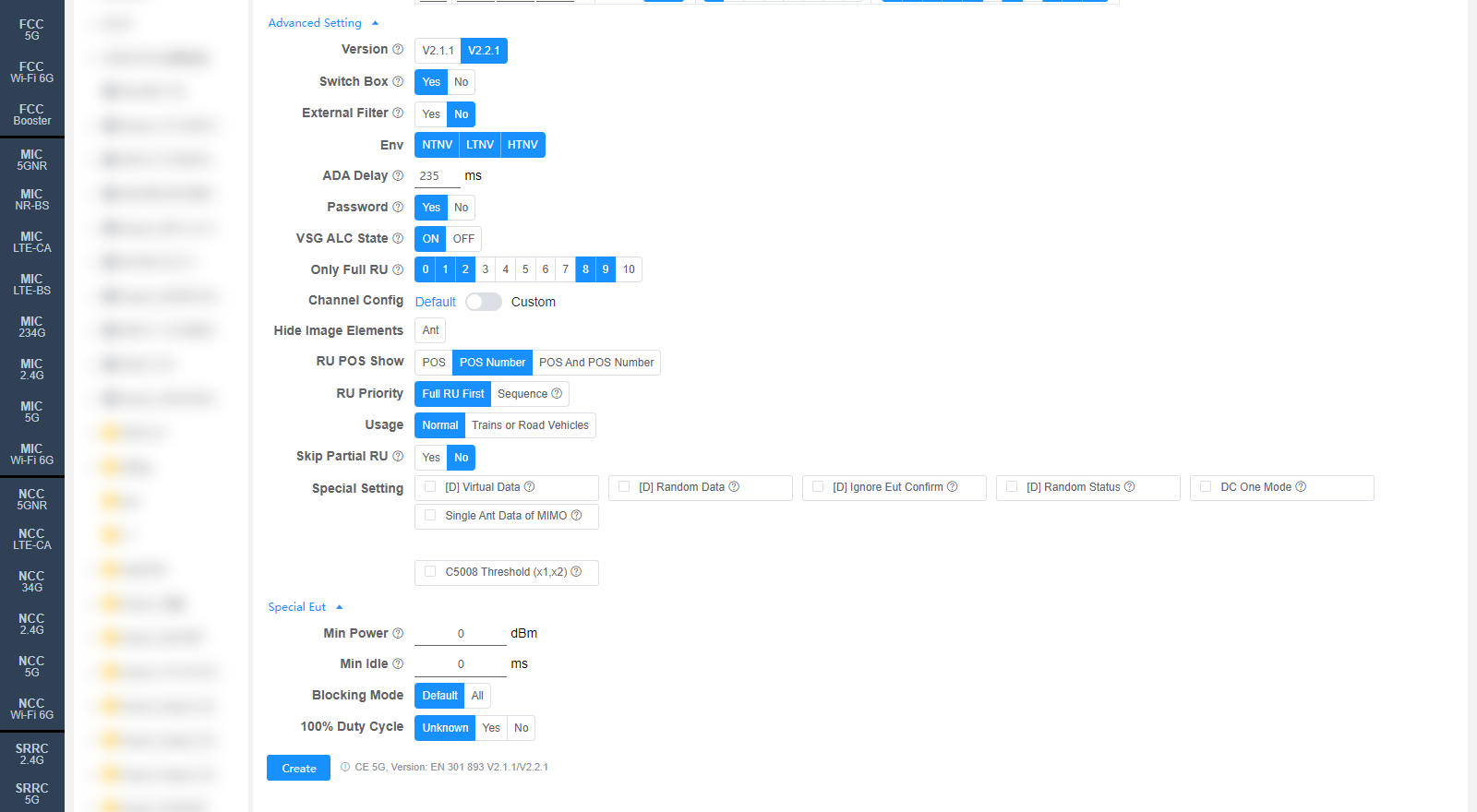

    • External Filter: 天线端杂散测试时，是否会使用外部滤波器

  • ENV: 所需测试的环境条件。如NTNV, LTNV, HTNV (常温常压，低温常压，高温常压)
