创建测试计划 - MIC 2.4G
MIC 2.4G 选件用于 2.4 GHz 频段非授权产品的日本 MIC (総務省) 技术基准适合认证测试。创建测试计划时先选择 Type (技术类别)：WLAN / Bluetooth / BLE / Zigbee / Proprietary，下面分别说明。
WLAN
Title: 测试计划名称，由用户自行输入，如 WLAN / BT / WiFi-Ant1 等
Type: 技术类别，此处选择 WLAN
Num of Chains: 产品有几条发射链路 (几根天线)
Mode: 产品支持的模式 (必选)：802.11b / g / n / ac / ax / be。勾选模式后选择对应的 Bandwidth (20 / 40 MHz) 和 TX Type (SISO / MIMO)
RU Config: 802.11ax / be 设备支持的 RU (Resource Unit) 配置。各带宽的 Full RU 为必选项，其他 RU 配置按产品实际支持情况选择。勾选 802.11ax / be 后显示
Channel: 默认测试 CH1-CH13，如果产品还支持 CH14 (802.11b 专用信道)，把 CH14 一起选中即可
Carrier Wave: 产品是否支持载波发射。如果选择 Yes，则频率误差会使用载波模式进行测量，测试设置与调制信号测试有比较大差异
Switch Box: 是否使用 Switch Box。如果没有采购 Switch Box，此项选 No，产品直接连接到频谱仪进行测试
AirCraft Controller: 确认产品是否属于无人机遥控器，默认为 No
Antenna Gain:
Title: 天线的编号，默认按照 1, 2, 3, 4... 依次命名，也可以根据客户要求，手动输入其他名称
Gain: 各天线在相应频段 (Band) 的增益大小
Cable Loss: 从产品天线端口到 Switch Box (切换开关的射频端口) 或 SA (频谱仪) 之间的射频线的线损。如何创建常用线损
Switch Box Port: 产品天线所连接的切换开关的端口号，比如 Ant1 接到了 port 1，Ant2 接到了 port 2
Item: 各天线需要测试的项目，编号对应如下：
(M2400) Duty Cycle — 占空比
(M2401) Frequency Error — 频率误差 (周波数の許容偏差)
(M2402) Occupied Bandwidth — 占用带宽 (占有周波数帯幅)
(M2403) Spread Bandwidth — 扩频带宽
(M2404) Antenna Power — 天线功率 (空中線電力)
(M2405) Dwell Time — 驻留时间
(M2406) Spurious Emission Intensity — 杂散发射强度
(M2407) Secondary Radiated Emission — 副次发射
软件已根据各技术类别的特点预选默认测试项目。注：部分 item 之间存在测试参数相互引用的情况，建议直接使用默认 item 创建测试计划。

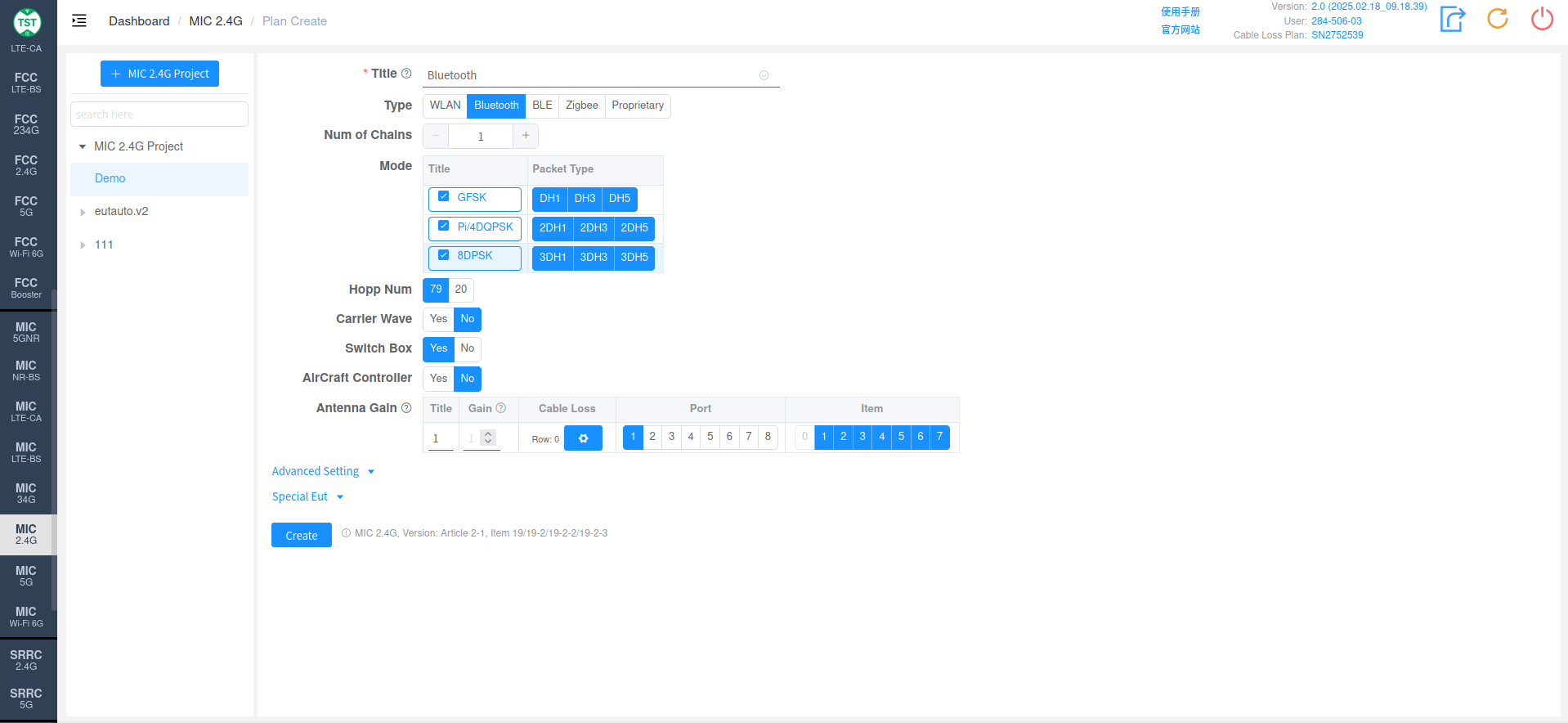

Bluetooth
Type: 技术类别，此处选择 Bluetooth
Num of Chains: 产品有几条发射链路，Bluetooth 目前只支持单天线
Mode: 产品支持的调制方式及封包类型 (Packet Type)：GFSK (DH1/DH3/DH5)、Pi/4DQPSK (2DH1/2DH3/2DH5)、8DPSK (3DH1/3DH3/3DH5)
Hopp Num: 蓝牙默认测试 79 信道。部分日本审核机构要求在进行功率测试时，额外提供 20 信道状态下的功率测量结果，如果有此要求，则将 79 与 20 信道同时选中即可
Carrier Wave / Switch Box / AirCraft Controller / Antenna Gain 与 WLAN 相同，不再赘述。

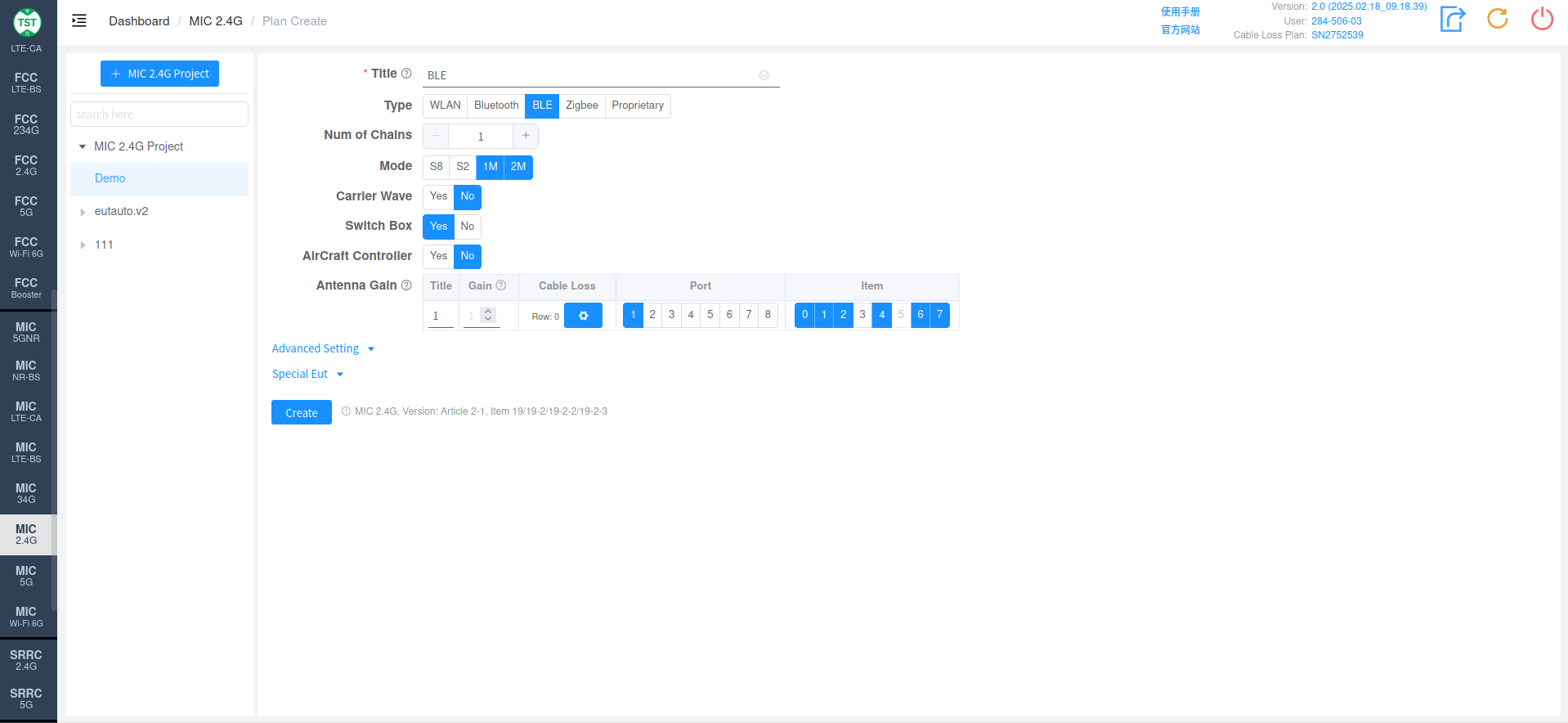

BLE
Type: 技术类别，此处选择 BLE
Num of Chains: 产品有几条发射链路，BLE 目前只支持单天线
Mode: 产品支持的模式：S8 / S2 / 1M / 2M。S8, S2 为 BT 5.0 引入的 Long Range 速率 (基于 1M + FEC 前向纠错)，测试结果与 1M 基本一致，对于同时支持这三种速率的产品，一般只测试 1M 模式
Carrier Wave / Switch Box / AirCraft Controller / Antenna Gain 与 WLAN 相同，不再赘述。

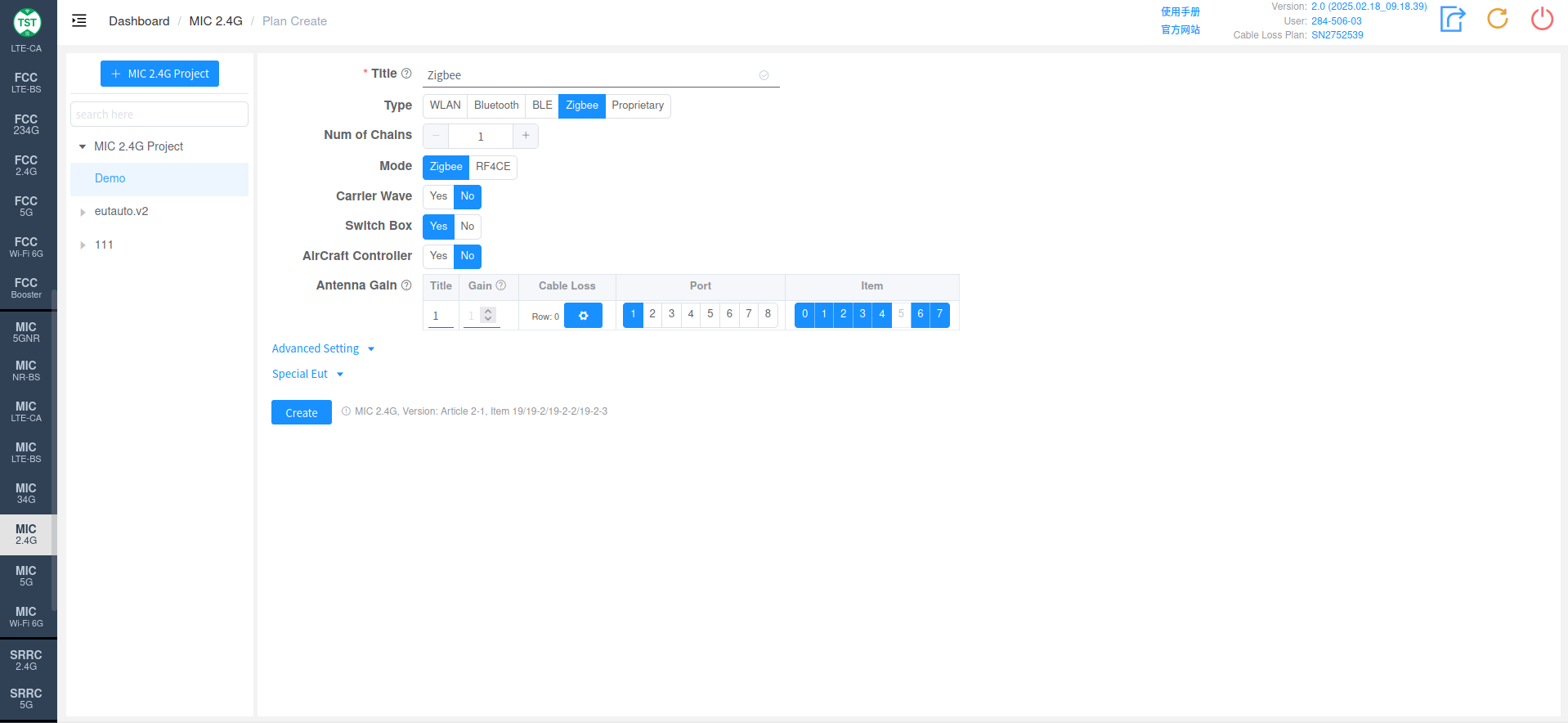

Zigbee
Type: 技术类别，此处选择 Zigbee
Num of Chains: 产品有几条发射链路 (几根天线)
Mode: 产品支持的模式：Zigbee / RF4CE
Carrier Wave / Switch Box / AirCraft Controller / Antenna Gain 与 WLAN 相同，不再赘述。

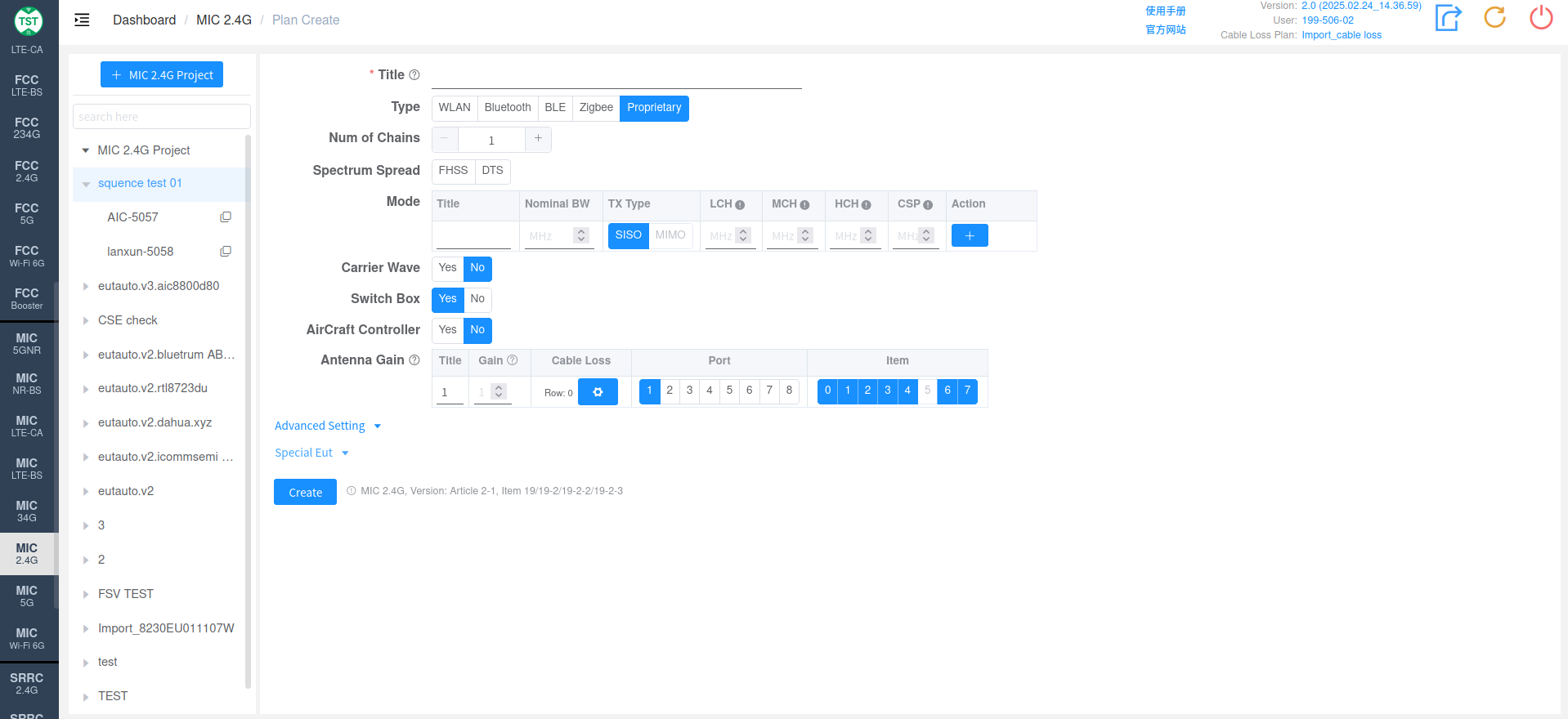

Proprietary
Type: 技术类别，Proprietary (自定义产品)
Num of Chains: 产品有几条发射链路 (几根天线)
Mode: 自定义模式表：
Title: mode 编号，可根据客户要求手动输入其他名称
Nominal BW: 设置信号在频谱上所占用的预定带宽
TX Type: 传输类型，SISO / MIMO
LCH / MCH / HCH: 低 / 中 / 高信道频率设定 (MHz)
CSP: 信道间隔 (Channel Spacing)
Action: 用于添加 / 删除模式配置行
Carrier Wave / Switch Box / AirCraft Controller / Antenna Gain 与 WLAN 相同，不再赘述。

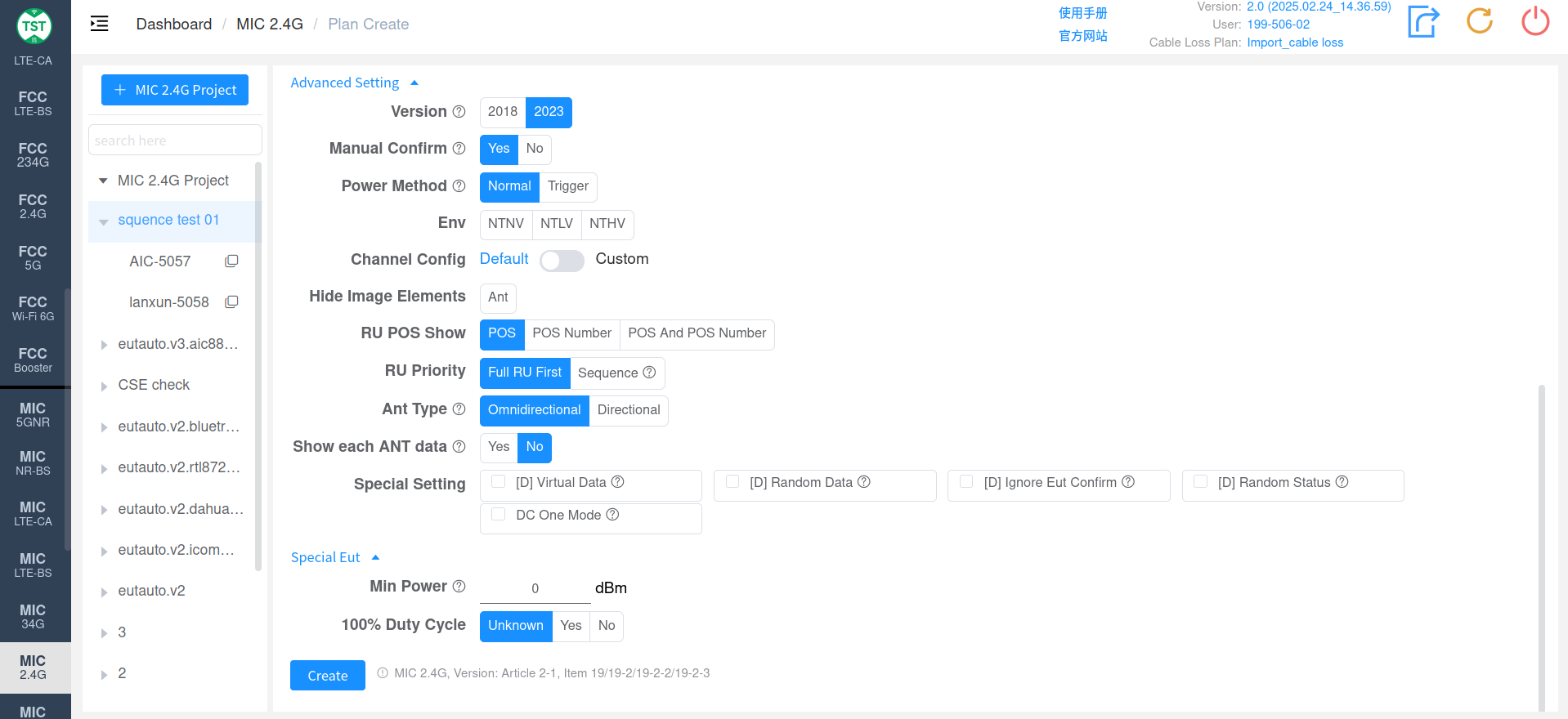

Advanced Setting 和 Special Eut 设置
以下设定一般情况下保持默认值即可，只有测试结果异常或有特殊测试需求时才需要调整。部分字段仅在特定 Type 下显示，已在说明中标注。
Version: 测试依据的法规版本，可选 2018 / 2023，默认 2023。默认值可在 Setting 页面修改
Manual Confirm (仅 Bluetooth): 是否需要弹窗确认波形已经稳定。对于需要在跳频状态下测试的项目，部分芯片跳频很慢可能导致自动判定误判，Bluetooth 默认开启此选项，由测试工程师协助判定
Power Method: 功率测量方式：Normal / Trigger (触发方式)
Env: 所需测试的环境条件，可多选：NTNV / NTLV / NTHV (常温下的常压 / 低压 / 高压)
Channel Config: 信道配置，Default (默认) 或 Custom (手动自定义信道)
Hide Image Elements: 选择需要在报告图片中隐藏的元素 (如 Ant 天线标记)
RU POS Show: 报告中 RU 位置的展示方式：POS / POS Number / POS And POS Number
RU Priority: RU 测试优先级：Full RU First (Full RU 优先) 或 Sequence (按 RU26 → RU52 → RU106... 顺序)
Ant Type: 天线类型：Omnidirectional (全向) / Directional (定向)
Show each ANT data: MIMO 时是否显示每根天线的数据。用于杂散发射与带外发射
Special Setting: 特殊设置，带 [D] 前缀的为调试 (Debug) 选项，正常测试时无需勾选：
[D] Virtual Data / [D] Random Data / [D] Ignore Eut Confirm / [D] Random Status: 调试选项
DC One Mode: 一个模式仅测试一个占空比
100k RBW for TXSE: 发射机杂散 (30 MHz ~ 1000 MHz) 使用 100 kHz RBW。修改后需重新测试才能生效
Meas MCH: 是否测量中间信道 (MCH)
OFDM OBW Limit: OFDM 模式的占用带宽限值选项
Min Power: 设置最小功率 (dBm)，0 代表自动
100% Duty Cycle: 样品占空比是否为 100% (Unknown / Yes / No)，仅当系统对占空比的判定错误时才需要选择
引用法规 (显示在 Create 按钮旁)：MIC 2.4G, Version: Article 2-1, Item 19/19-2/19-2-2/19-2-3
