创建测试计划 - FCC LTE-CA ​

FCC LTE-CA 选件用于支持 LTE 载波聚合 (Carrier Aggregation) 的终端产品的北美 FCC / IC (ISED) 认证测试。

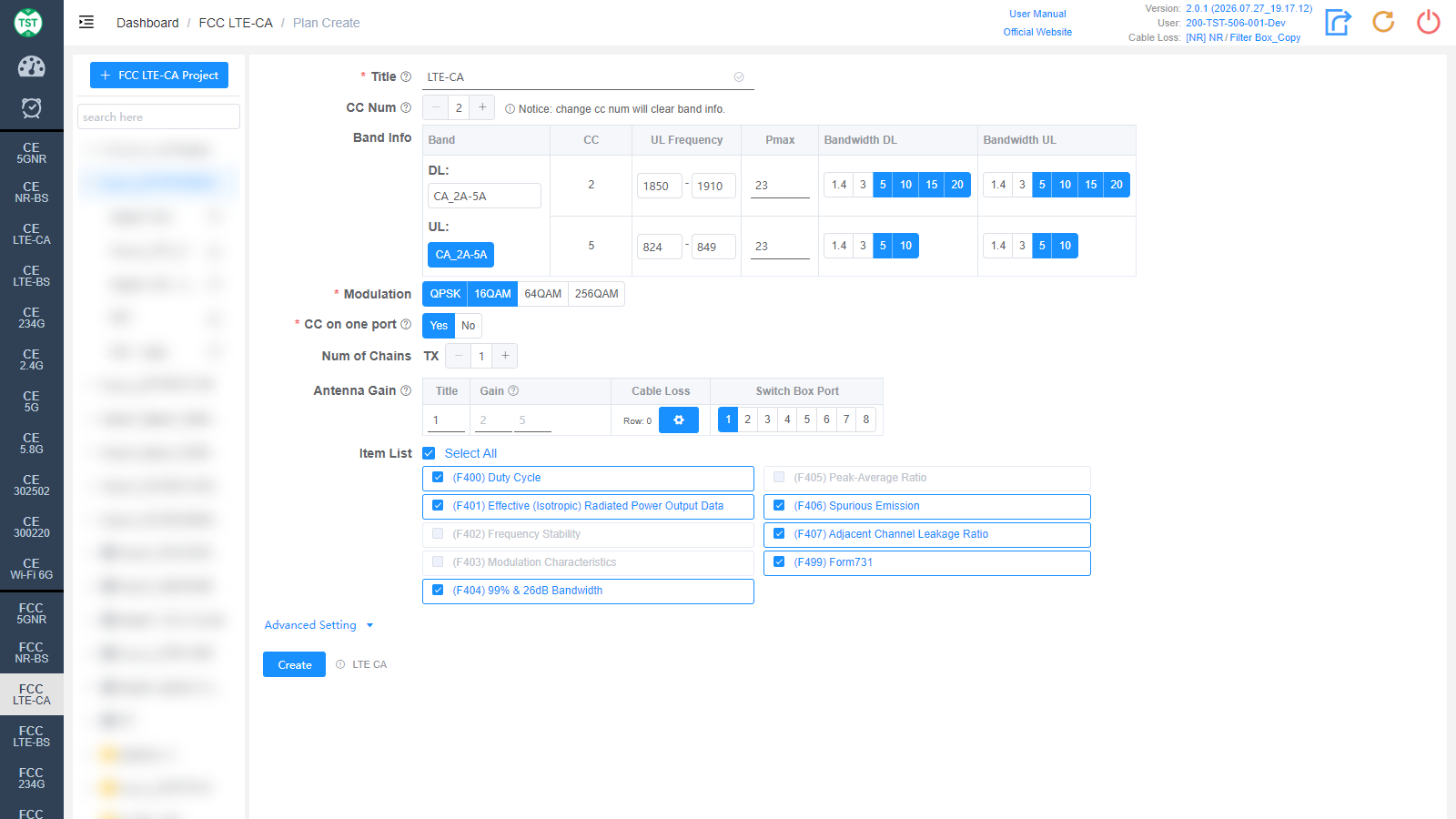

基础设置 ​

FCC_LTE-CA_overview

  • Title: 测试计划名称，由用户自行输入

  • CC Num: 载波数量，目前仅支持 2。注意：修改 CC Num 会清空已填写的 Band Info

  • Band Info: 选择产品支持的 CA 频段组合 (如 CA_2C / CA_2A-4A / CA_2A-5A 等)，选择后表格分别列出 DL / UL 行：

    • CC: 各载波 (Component Carrier) 对应的频段

    • UL Frequency: 上行频率范围 (MHz)，自动填入

    • Pmax: 最大发射功率 (dBm)，默认 23

    • Bandwidth DL / Bandwidth UL: 各载波支持的上下行带宽 (MHz)，可多选。可选项随频段组合变化，请按产品实际支持情况勾选

  • Modulation: 产品支持的调制方式 (必选)，可多选：QPSK / 16QAM / 64QAM / 256QAM，默认已选 QPSK + 16QAM

  • CC on one port: 两个载波是否从同一个天线端口输出 (必选)：Yes / No

  • Num of Chains: 产品的发射链路数 (TX)

  • Antenna Gain: 天线增益及线损配置：

    • Title / Gain: 天线编号、各载波频段的增益 (dBi)

    • Cable Loss: 产品天线端口到 Switch Box 或频谱仪之间的线损。如何创建常用线损

    • Switch Box Port: 天线所连接的切换开关端口号

  • Item List: FCC LTE-CA 包含的测试项目。不适用于 CA 的项目 (如 F402 / F403 / F405) 会自动置灰：

    • (F400) Duty Cycle — 占空比

    • (F401) Effective (Isotropic) Radiated Power Output Data — 有效 (全向) 辐射功率

    • (F402) Frequency Stability — 频率稳定度 (CA 下置灰)

    • (F403) Modulation Characteristics — 调制特性 (CA 下置灰)

    • (F404) 99% & 26dB Bandwidth — 99% 占用带宽与 26 dB 带宽

    • (F405) Peak-Average Ratio — 峰均比 (CA 下置灰)

    • (F406) Spurious Emission — 杂散发射

    • (F407) Adjacent Channel Leakage Ratio — 邻道泄漏功率比

    • (F499) Form731 — FCC Form 731 报告表单

  • UE Control: 是否由软件自动控制样品，默认 OFF。OFF 时测试过程中需人工控制样品状态

  • UE Connect: UE 连接等待时间 (秒)，默认 60

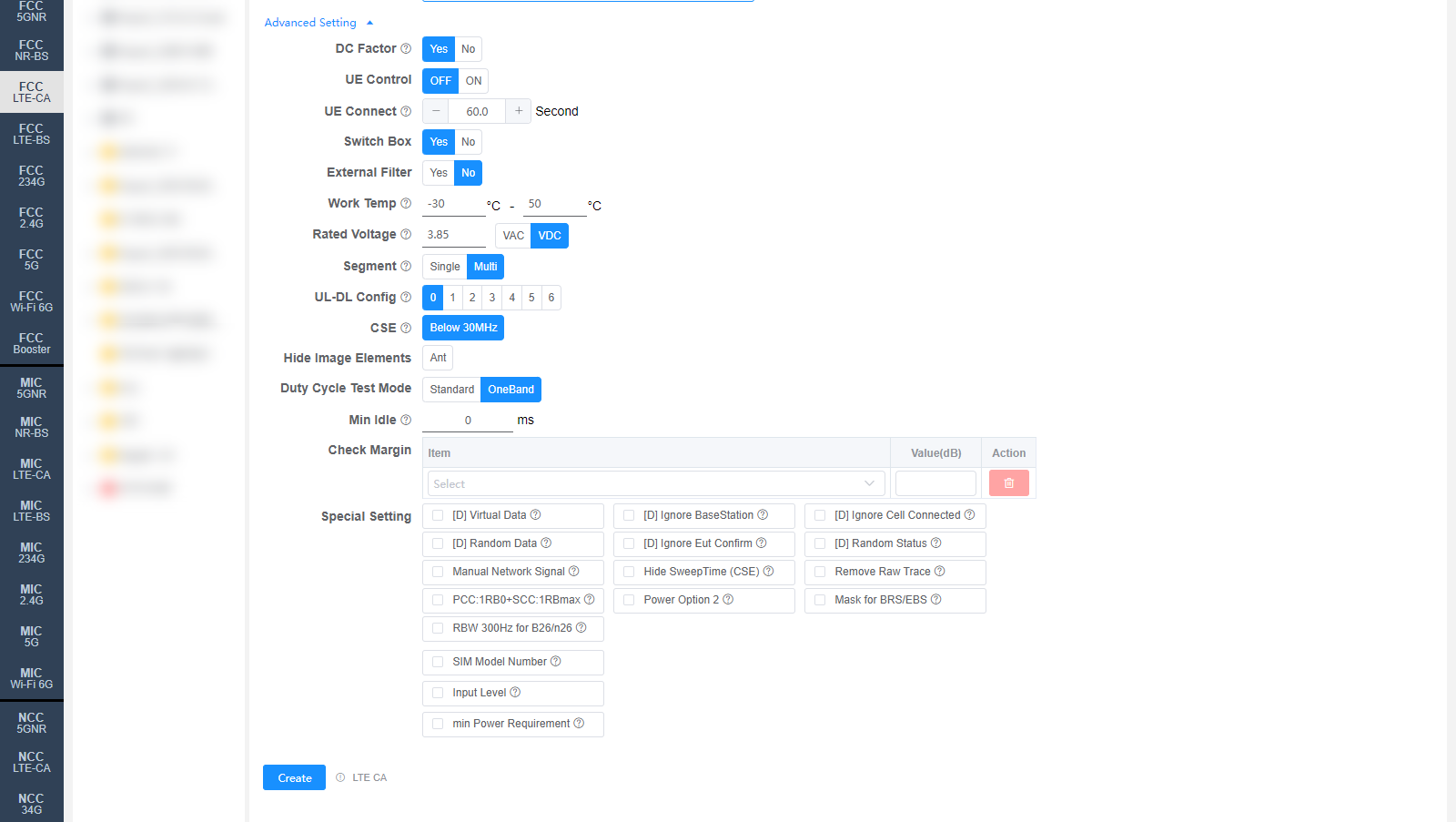

Advanced Setting ​

FCC_LTE-CA_advanced

Advanced Setting 中的所有设定一般情况下保持默认值即可，只有测试结果异常或有特殊测试需求时才需要调整。

  • DC Factor: 是否启用占空比系数修正。用于杂散发射测试 (适用于 TDD)

  • Switch Box: 是否使用 Switch Box (射频切换开关)

  • External Filter: 测试时是否在射频链路中使用外部滤波器

  • Work Temp: 产品正常工作的温度范围 (°C)

  • Rated Voltage: 产品的额定工作电压 (VAC / VDC)

  • Segment: 频段分段方式，可选 Single / Multi。用于 F406 频段边缘 (band edge) 测试

  • UL-DL Config: LTE TDD 上下行子帧配置 (0 ~ 6)。仅对 TDD 制式有效

  • CSE: 传导杂散发射设置。Below 30MHz 开启后额外测试 9 kHz ~ 150 kHz / 150 kHz ~ 10 MHz / 10 MHz ~ 30 MHz 三段

  • Hide Image Elements: 选择需要在报告图片中隐藏的元素 (如 Ant 天线标记)

  • Duty Cycle Test Mode: 占空比测试模式，可选 Standard / OneBand

  • Min Idle: 占空比测试的最小空闲时间 (ms)

  • Check Margin: 测试余量检查。选择 Item 并填写 Value(dB)，当测试结果与限值的余量小于设定值时，系统会进行标记提示

  • Special Setting: 特殊设置，带 [D] 前缀的为调试 (Debug) 选项，正常测试时无需勾选：

    • [D] Virtual Data / [D] Ignore BaseStation / [D] Ignore Cell Connected / [D] Random Data / [D] Ignore Eut Confirm / [D] Random Status: 调试选项

    • Manual Network Signal: 手动设置 Network Signal，系统不再向基站下发该设置

    • Hide SweepTime (CSE): 隐藏 CSE 的扫描时间。修改后需重新计算 (ReCalc) 才能生效

    • Remove Raw Trace: F406 报告中移除原始 trace 并隐藏 RBW/VBW

    • PCC:1RB0+SCC:1RBmax: 勾选后，所有测试项目中原 PCC:1RB0+SCC:1RB0 或 PCC:1RBmax+SCC:1RBmax 的 RB 配置将改为 PCC:1RB0+SCC:1RBmax

    • Power Option 2: CBSD 频段功率测试使用 Option 2

    • Mask for BRS/EBS: Band 7 / 38 / 41 使用发射模板代替频段边缘测试

    • RBW 300Hz for B26/n26: 参考 KDB 971168 D02 Section VIII (c)，Part 90 (814-824 MHz)

    • SIM Model Number: SIM 卡型号，默认 P0250。适用于 MT8000 / MT8821

    • Input Level: 输入电平 (dBm)

对应软件选件：LTE CA
