创建测试计划 - CE 5.8G
CE 5.8G 选件用于 1 GHz ~ 40 GHz 短距离设备 (SRD) 的欧盟 CE (RED) 认证测试，依据 EN 300 440，常用于 2.4 GHz / 5.8 GHz 频段的 SRD 产品，包含发射机与接收机指标。创建测试计划时先选择 Type (技术类别)：RLAN / Proprietary，下面分别说明。

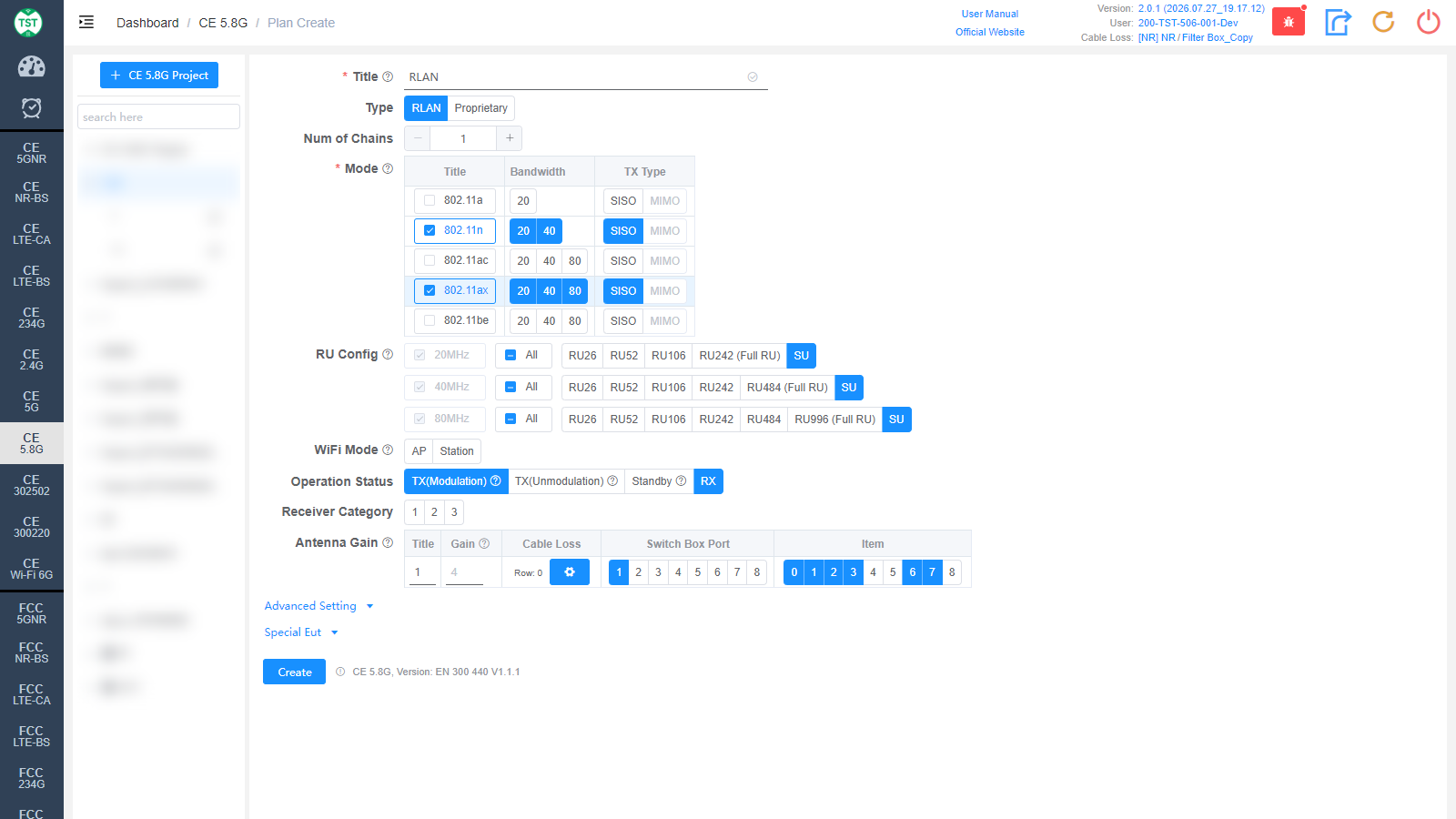

RLAN
Title: 测试计划名称，由用户自行输入
Type: 技术类别，此处选择 RLAN
Num of Chains: 产品有几条发射链路 (几根天线)
Mode: 产品支持的模式 (必选)：802.11a / n / ac / ax / be。勾选模式后选择对应的 Bandwidth (20 / 40 / 80 MHz) 和 TX Type (SISO / MIMO)
RU Config: 802.11ax / be 设备支持的 RU (Resource Unit) 配置。各带宽的 Full RU 为必选项，其他 RU 配置按产品实际支持情况选择。勾选 802.11ax / be 后显示
WiFi Mode: EUT 的 WiFi 角色：AP (无线接入点) / Station (客户端)
Operation Status: 产品需要测试的工作状态，可多选：
TX(Modulation): 调制信号发射状态
TX(Unmodulation): 载波 (未调制) 发射状态
Standby: 待机状态
RX: 接收状态
Receiver Category: 接收机类别：1 / 2 / 3。EN 300 440 按产品用途将接收机分为三类，类别影响接收机指标的适用性与限值，请按产品申报的类别选择
Antenna Gain:
Title: 天线的编号，默认按照 1, 2, 3, 4... 依次命名
Gain: 各天线的增益大小
Cable Loss: 从产品天线端口到 Switch Box 或 SA (频谱仪) 之间的射频线的线损。如何创建常用线损
Switch Box Port: 产品天线所连接的切换开关的端口号
Item: 各天线需要测试的项目，编号对应如下：
(C44000) Duty Cycle — 占空比
(C44001) -6dB Bandwidth — -6dB 带宽
(C44002) Equivalent isotropically radiated power (e.i.r.p.) — 等效全向辐射功率
(C44003) Permitted range of operating frequencies — 允许的工作频率范围
(C44004) Unwanted emissions in the spurious domain (TxSe) — 杂散域无用发射 (发射状态)
(C44005) Unwanted emissions in the spurious domain (Standby) — 杂散域无用发射 (待机状态)
(C44006) Adjacent channel selectivity — 邻道选择性
(C44007) Blocking or desensitization — 阻塞或减敏
(C44008) Spurious radiations — 接收机杂散辐射
软件已根据技术特点预选默认测试项目。注：部分 item 之间存在测试参数相互引用的情况，建议直接使用默认 item 创建测试计划。

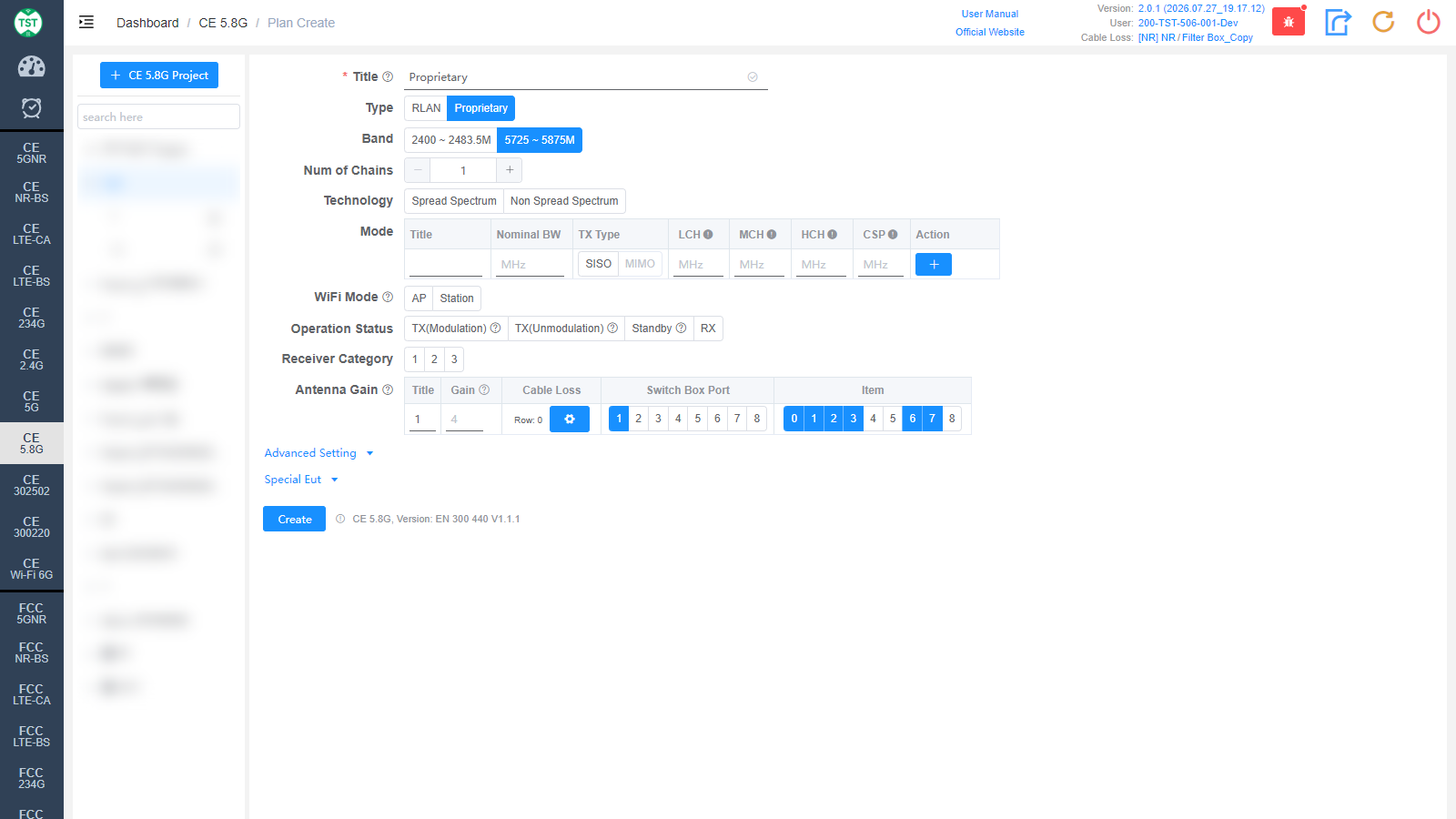

Proprietary
Type: 技术类别，Proprietary (自定义产品)
Band: 产品的工作频段：2400 ~ 2483.5M 或 5725 ~ 5875M
Technology: 产品的调制技术：Spread Spectrum (扩频) / Non Spread Spectrum (非扩频)
Mode: 自定义模式表：
Title: mode 编号，可根据客户要求手动输入其他名称
Nominal BW: 设置信号在频谱上所占用的预定带宽
TX Type: 传输类型，SISO / MIMO
LCH / MCH / HCH: 低 / 中 / 高信道频率设定 (MHz)
CSP: 信道间隔 (Channel Spacing)
Action: 用于添加 / 删除模式配置行
WiFi Mode / Operation Status / Receiver Category / Antenna Gain 与 RLAN 相同，不再赘述。

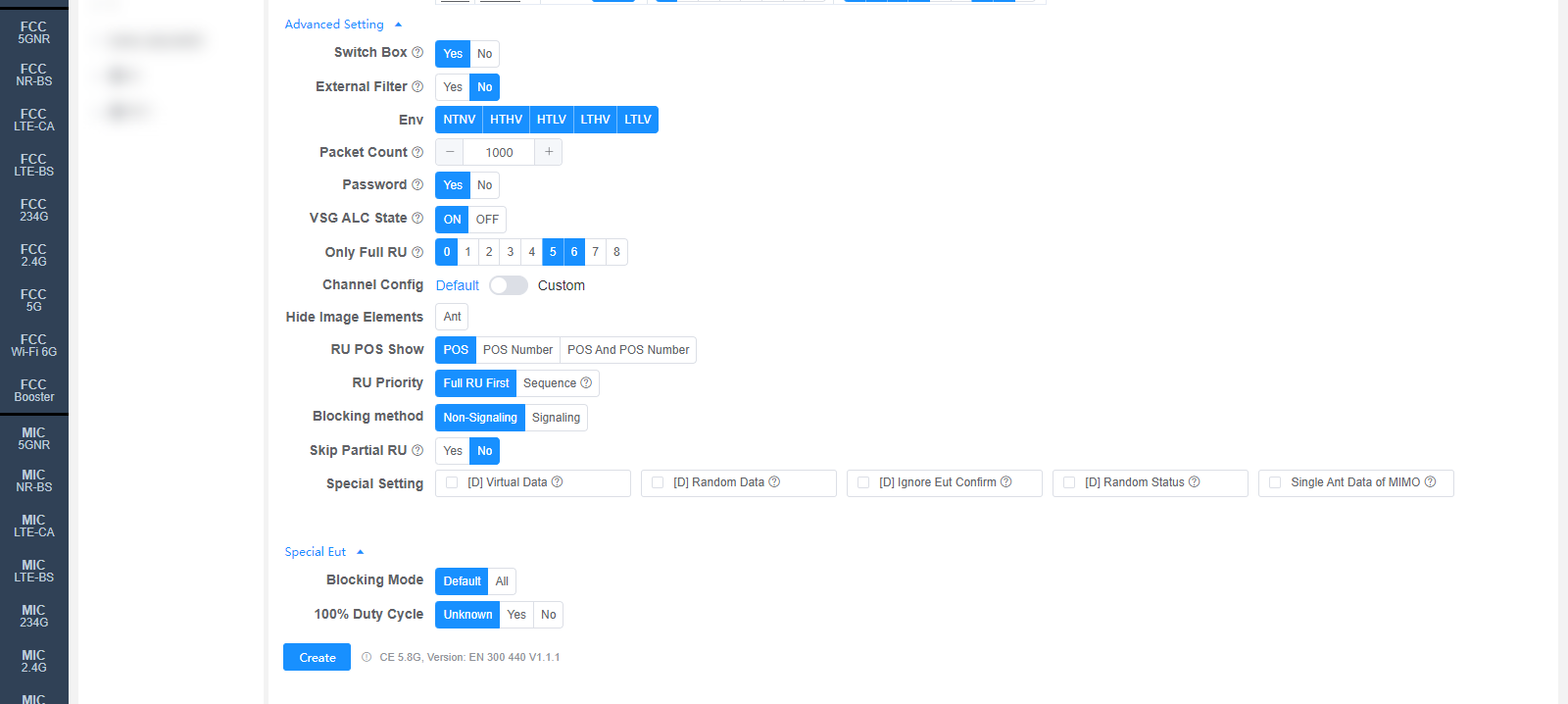

Advanced Setting 和 Special Eut 设置
以下设定一般情况下保持默认值即可，只有测试结果异常或有特殊测试需求时才需要调整。
Switch Box: 是否使用 Switch Box。如果没有采购 Switch Box，此项选 No，产品直接连接到频谱仪进行测试
External Filter: 测试时是否在射频链路中使用外部滤波器
Env: 所需测试的环境条件，可多选：NTNV / HTHV / HTLV / LTHV / LTLV (常温常压 / 高温高压 / 高温低压 / 低温高压 / 低温低压)
Packet Count: 数据包计数，用于接收机相关测试
Password: CMW500 的 WiFi 密码，用于接收机相关测试 (RLAN)
VSG ALC State: 矢量信号发生器的功率 ALC 状态 (ON / OFF)
Channel Config: 信道配置，Default (默认) 或 Custom (手动自定义信道)
Hide Image Elements: 选择需要在报告图片中隐藏的元素 (如 Ant 天线标记)
RU POS Show: 报告中 RU 位置的展示方式：POS / POS Number / POS And POS Number
RU Priority: RU 测试优先级：Full RU First / Sequence
Blocking method: 接收机阻塞的测试方法：Non-Signaling (非信令) 或 Signaling (信令)
Special Setting: 特殊设置，带 [D] 前缀的为调试 (Debug) 选项，正常测试时无需勾选：
[D] Virtual Data / [D] Random Data / [D] Ignore Eut Confirm / [D] Random Status: 调试选项
Single Ant Data of MIMO: MIMO 时显示每根天线的 EIRP 与 PSD 数据
Blocking Mode: 接收机阻塞测试模式：Default / All
100% Duty Cycle: 样品占空比是否为 100% (Unknown / Yes / No)，仅当系统对占空比的判定错误时才需要选择
引用法规 (显示在 Create 按钮旁)：CE 5.8G, Version: EN 300 440 V1.1.1
