创建测试计划 - MIC 34G
MIC 34G 选件用于蜂窝产品 (3G WCDMA / 4G LTE) 的日本 MIC (総務省) 技术基准适合认证测试。创建测试计划时先选择 Type (制式)，表单会根据所选制式显示对应的选项，下面按制式分别说明。

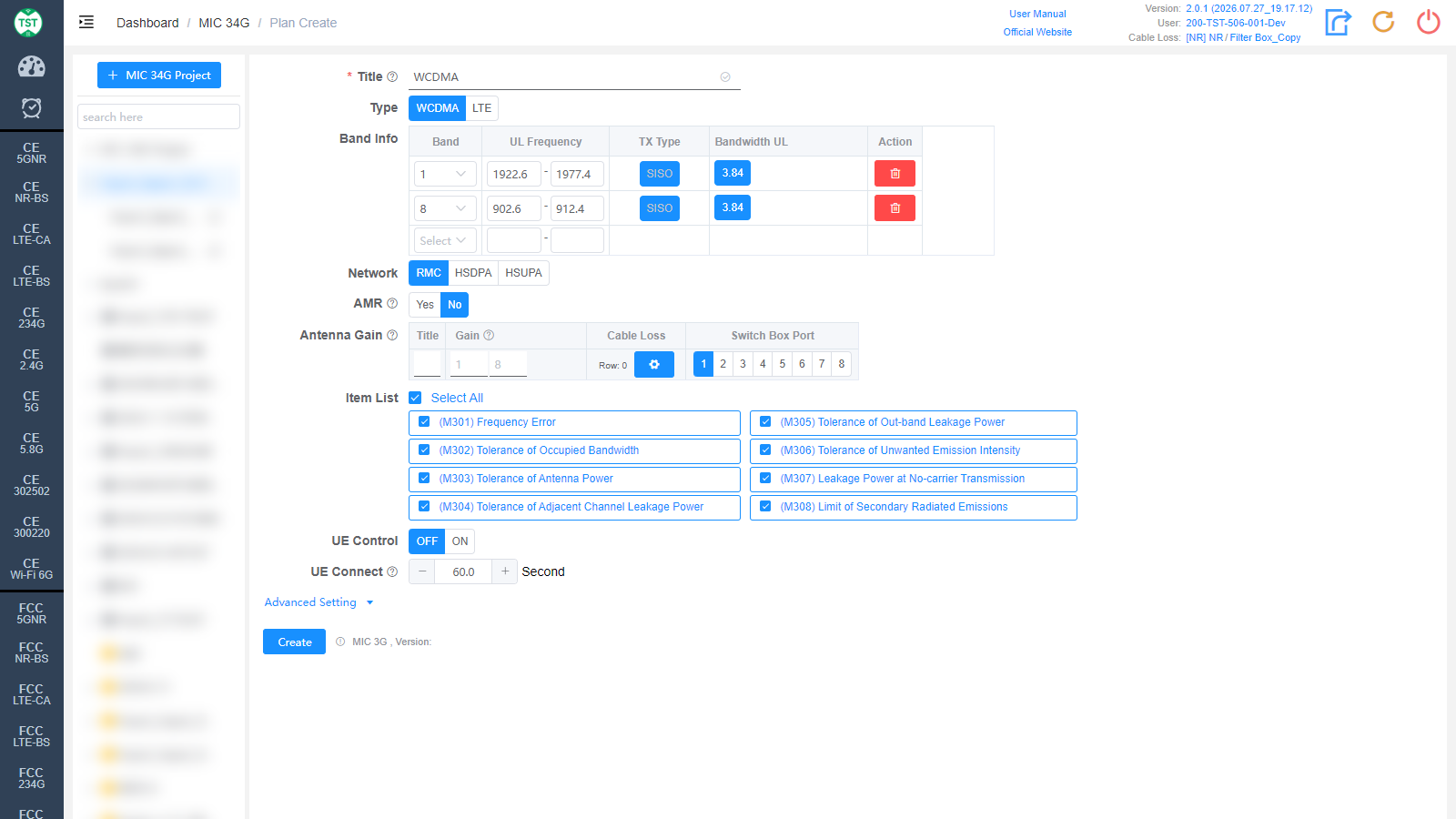

WCDMA
Title: 测试计划名称，由用户自行输入，如 WCDMA / B1 / LTE-Ant1 等
Type: 技术类别，可选 WCDMA / LTE，此处选择 WCDMA
Band Info: 产品支持的工作频段，每行对应一个频段：
Band: WCDMA 频段编号，如 Band 1 / 8 (日本运营商常用频段)。下拉选择后系统会自动填入对应的上行频率
UL Frequency: 该频段的上行频率范围 (MHz)，由系统自动填入，也可手动修改
TX Type: 发射类型，固定为 SISO
Bandwidth UL: 上行信道带宽，WCDMA 固定为 3.84 (码片速率 3.84 Mcps)
Action: 点击红色删除图标可移除该频段行；在最下方的 Select 下拉菜单中选择频段可新增一行
Network: 产品支持的网络模式，可多选：RMC / HSDPA / HSUPA。请按产品实际支持情况选择
AMR: 产品是否支持 AMR (Adaptive Multi-rate 自适应多速率) 语音，默认 No。AMR 用于语音连接。选择 Network 后此选项才会显示
Antenna Gain: 天线增益及线损配置
Title: 天线编号，默认按 1, 2, 3, 4... 依次命名，也可根据客户要求手动输入其他名称
Gain: 各天线在相应频段的增益 (dBi)。手机、平板等内置天线产品一般填 0
Cable Loss: 从产品天线端口到 Switch Box (切换开关) 或频谱仪之间射频线的线损。如何创建常用线损
Switch Box Port: 产品天线所连接的切换开关端口号，比如 Ant1 接到了 port 1，Ant2 接到了 port 2
Row: 点击数字可修改天线行数 (即天线数量)，点击右侧齿轮图标可管理线损详情
Item List: WCDMA (MIC 3G) 包含的测试项目，默认全选：
(M301) Frequency Error — 频率误差 (周波数の許容偏差)
(M302) Tolerance of Occupied Bandwidth — 占用带宽容差 (占有周波数帯幅)
(M303) Tolerance of Antenna Power — 天线功率容差 (空中線電力)
(M304) Tolerance of Adjacent Channel Leakage Power — 邻道泄漏功率容差 (隣接チャネル漏洩電力)
(M305) Tolerance of Out-band Leakage Power — 带外泄漏功率容差 (帯域外漏洩電力)
(M306) Tolerance of Unwanted Emission Intensity — 无用发射强度容差 (不要発射の強度)
(M307) Leakage Power at No-carrier Transmission — 无载波发射时的泄漏功率 (送信を行わないときの漏洩電力)
(M308) Limit of Secondary Radiated Emissions — 副次发射限值 (副次的に発する電波)
注：部分 item 之间存在测试参数相互引用的情况，如果只勾选部分 item，可能会出现测试无法进行的情况，建议直接使用默认 item 创建测试计划。
UE Control: 是否由软件自动控制样品，默认 OFF。OFF 时测试过程中需人工控制样品状态 (如重启、飞行模式等)
UE Connect: UE 连接等待时间 (秒)，默认 60。即 UE 接入基站模拟器或开机启动的超时时间

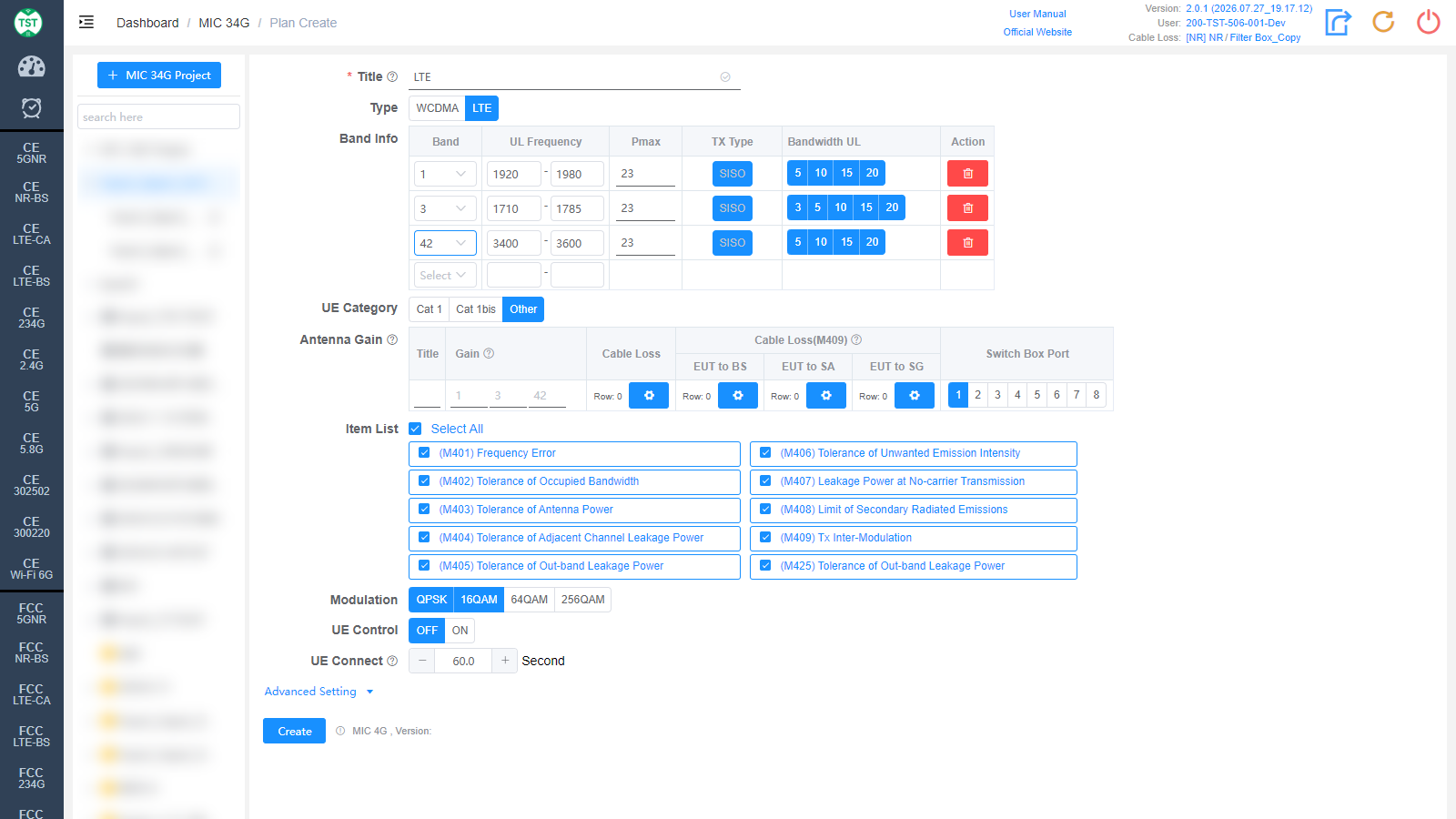

LTE
Type: 技术类别，此处选择 LTE
Band Info: 产品支持的 LTE 频段，相比 WCDMA 多了 Pmax 列：
Band: LTE 频段编号。日本频段较为细分，除标准频段 (1 / 3 / 8 / 42 等) 外还包含运营商专属变体，如 1KDDI / 1KDDI-A / 1n / 1p2 / 8a / 8b / 18 / 19 / 21 等，请按产品申报的频段选择
UL Frequency: 上行频率范围 (MHz)，由系统自动填入
Pmax: 该频段的最大发射功率 (dBm)，默认 23 (Power Class 3)
TX Type: 发射类型，固定为 SISO
Bandwidth UL: 该频段支持的上行信道带宽 (MHz)，可多选，如 5 / 10 / 15 / 20。可选项随频段变化，请按产品实际支持情况选择
UE Category: UE (用户设备) 的 LTE 类别，默认 Other：
Cat 1: LTE Category 1，低速率物联网类别
Cat 1bis: Category 1bis，仅有一条接收天线的单天线变体，常见于 IoT 模组
Other: 其他类别，适用于 Cat 1 / Cat 1bis 以外的设备
Antenna Gain: LTE 制式下除 Title / Gain / Cable Loss / Switch Box Port 外，还包含以下列：
Cable Loss(M409): M409 发射互调测试专用的线损配置。仅适用于 Band 34 / 40 / 42
EUT to BS / EUT to SA / EUT to SG: 样品到基站模拟器 (BS) / 频谱仪 (SA) / 信号源 (SG) 三条链路各自的线损，点击齿轮图标分别配置
Item List: LTE (MIC 4G) 包含的测试项目，默认全选：
(M401) Frequency Error — 频率误差 (周波数の許容偏差)
(M402) Tolerance of Occupied Bandwidth — 占用带宽容差 (占有周波数帯幅)
(M403) Tolerance of Antenna Power — 天线功率容差 (空中線電力)
(M404) Tolerance of Adjacent Channel Leakage Power — 邻道泄漏功率容差 (隣接チャネル漏洩電力)
(M405) Tolerance of Out-band Leakage Power — 带外泄漏功率容差 (帯域外漏洩電力)
(M406) Tolerance of Unwanted Emission Intensity — 无用发射强度容差 (不要発射の強度)
(M407) Leakage Power at No-carrier Transmission — 无载波发射时的泄漏功率 (送信を行わないときの漏洩電力)
(M408) Limit of Secondary Radiated Emissions — 副次发射限值 (副次的に発する電波)
(M409) Tx Inter-Modulation — 发射互调
(M425) Tolerance of Out-band Leakage Power — 带外泄漏功率容差
Modulation: 产品支持的调制方式，可多选：QPSK / 16QAM / 64QAM / 256QAM，默认已选 QPSK + 16QAM。请按产品规格书实际支持的调制方式选择
Title / UE Control / UE Connect 与 WCDMA 相同，不再赘述。
Advanced Setting
Advanced Setting 中的所有设定一般情况下保持默认值即可，只有测试结果异常或有特殊测试需求时才需要调整。上图以 LTE 为例，WCDMA 的字段略有差异，差异项已在下方标注。
Version: 测试依据的法规版本，可选 2018 / 2023，默认 2018。默认值可在 Setting 页面修改
Test Option: 测试带宽选项，可选 Standard (标准) / All Bw (测试全部带宽)，默认 All Bw
Declaration Power: 各频段的申报功率 (dBm)，默认与 Band Info 中的 Pmax 一致 (如 23)。每个已选频段对应一个输入框
Switch Box: 是否使用 Switch Box (射频切换开关)，默认 Yes。如果没有采购 Switch Box，此项选 No，产品直接连接到频谱仪进行测试
Env: 所需测试的环境条件，可多选，默认全选：NTNV / LTNV / HTNV / HHUM / Vibration (常温常压 / 低温常压 / 高温常压 / 高湿 / 振动)
Work Temp: 环境条件对应的温度 (°C)，默认 NT 25.0 / LT -10.0 / HT 55.0 (常温 / 低温 / 高温)
Rated Voltage: 环境条件对应的电压 (V)，默认 NV 3.85 / LV 3.50 / HV 4.35 (标称电压 / 低电压 / 高电压)
UL-DL Config (仅 LTE): LTE TDD 上下行子帧配置 (0 ~ 6)，默认 0，对应 3GPP 定义的 TDD UL-DL 配置。仅对 TDD 制式有效，FDD 产品此项不影响测试
Network Signal (仅 LTE): 网络信令值 (Network Signalling)，可选 NS_01 / NS_17，默认 NS_01
Hide Image Elements: 选择需要在报告图片中隐藏的元素 (如 Ant 天线标记)
OOB Method: M405 / M425 带外泄漏功率 (Tolerance of Out-band Leakage Power) 的测量方法，可选 Normal / RBW Factor，默认 RBW Factor。默认值可在 Setting 页面修改
Check Margin: 测试余量检查。选择 Item 并填写 Value(dB)，当测试结果与限值的余量小于设定值时，系统会进行标记提示
Special Setting: 特殊设置，带 [D] 前缀的为调试 (Debug) 选项，正常测试时无需勾选：
[D] Virtual Data: 系统将使用虚拟数据
[D] Ignore BaseStation: 系统将忽略基站
[D] Ignore Cell Connected: 系统将忽略小区连接状态
[D] Random Data: 系统将使用随机数据
[D] Ignore Eut Confirm: 系统将忽略 EUT 确认
[D] Random Status: 系统将使用随机状态
Manual Network Signal: 手动设置 Network Signal，系统不再向基站下发该设置
Manual Output Level: 手动设置 Output Level，系统不再向基站下发该设置
Disable Authentication: 在 attach 过程中禁用鉴权
Mobile Country Code: MCC (移动国家码)，范围 0-999，默认 1。适用于 Anritsu MT8000 / MT8821
Input Level: 输入电平 (dBm)
min Power Requirement: 最小功率要求，默认 0 dBm
对应软件选件：MIC 3G (WCDMA) / MIC 4G (LTE)
