创建测试计划 - SRRC 5G ​

RLAN ​

RLAN-S

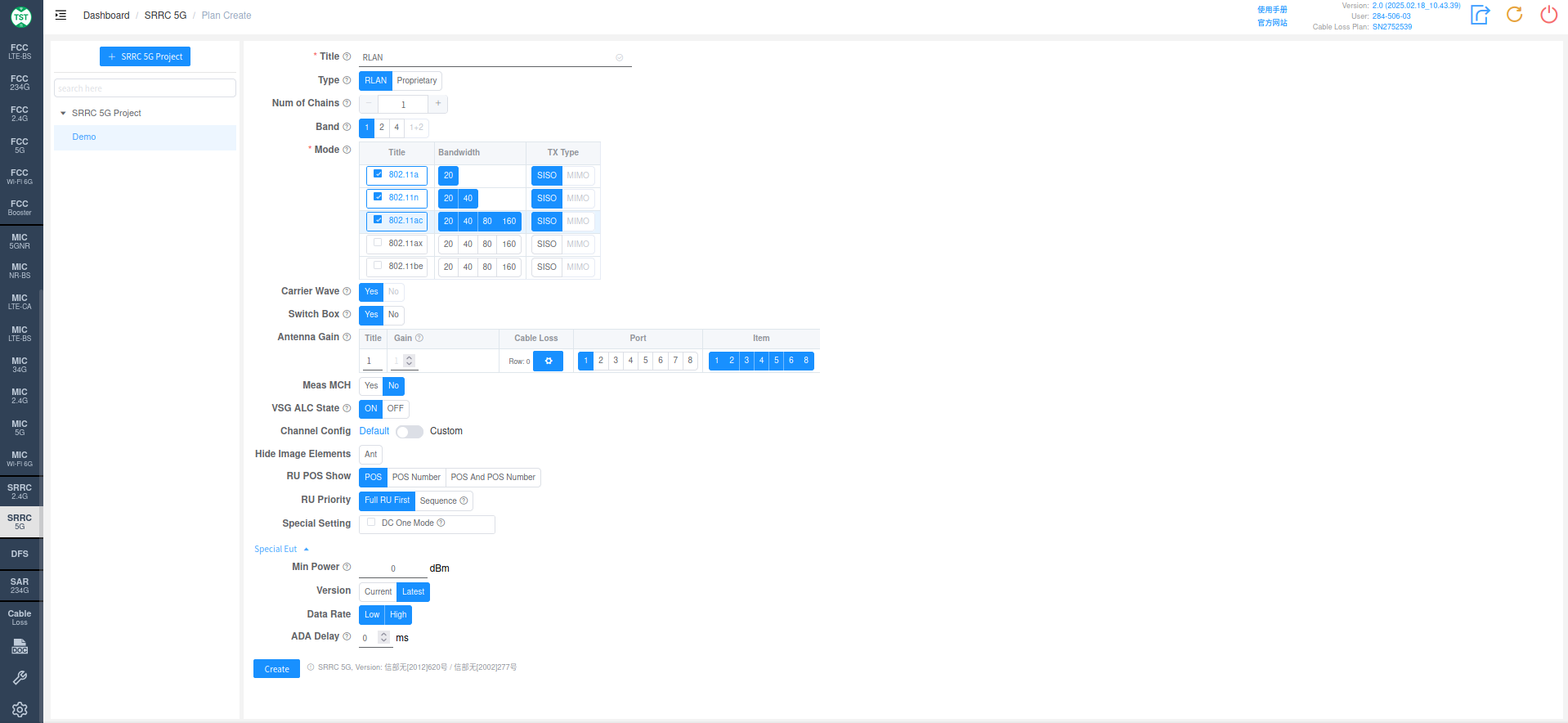

创建RLAN的测试计划中相关的产品特性说明如下：

  • Type: 技术类别，RLAN

  • Num of Chains: 产品有几条发射链路 (几根天线)

  • Band: 产品支持的工作频段*。Band 1+2是指5150 ~ 5350MHz整个频段，如果产品支持160MHz带宽，则信道为5250MHz时，就会同时跨界Band 1与2，即此处所说的Band 1+2。*如果产品不支持160MHz带宽，则不需要选择Band 1+2.

  • Mode: 产品支持的模式及带宽，以及多天线情况下的TX Type (SISO / MIMO / SISO+MIMO)

    • RU Config: 802.11ax设备支持的RU配置

  • Carrier Wave: 产品是否支持载波发射。如果选择Yes，则频率误差会使用载波模式进行测量，测试设置与调制信号测试有比较大差异

  • Antenna Gain:

    • Title: 天线的编号，默认按照1,2,3,4...依次命名，也可以根据客户要求，手动输入其他名称

    • Gain: 各天线在相应频段(Band)的增益大小

    • Cable Loss: 从产品天线端口到Switch Box (切换开关的射频端口) 或 SA(频谱仪，如果不使用切换开关而直接)之间的射频线的线损。如何如何创建常用线损

    • Port: 产品天线所连接的切换开关的端口号，比如，Ant1接到了port 1, Ant2接到了port 2

    • Item: 此标准所包含的所有测试item的列表。*对于WIFI，Bluetooth, BLE, Zigbee等已知类型的产品，软件已经根据其相应的技术特点选好了默认需要测试的item，当然也可以根据测试需要选择其中部分项目进行测试。*注：部分标准中各个item之间存在测试参数相互引用的情况，如果只勾选部分item，可能会出现测试无法进行的情况发生，所以建议直接使用默认item创建测试计划。 对于多天线的产品 ，为减少工作量，默认第一根天线会执行所有适用的item的测试，但是其他天线已按照标准要求，挑选出部分强制需要测试的item进行测试，对于非强制要求的item，可根据需要自行勾选

  • Meas MCH: 确认是否测量中间信道。SRRC默认只测量LCH, HCH，如果客户有特殊需求需要测量MCH，此项选为Yes，即可测试
