创建测试计划 - FCC 5G
FCC 5G 选件用于 5 GHz U-NII 频段产品的北美 FCC / IC (ISED) 认证测试。创建测试计划时先选择 Type (技术类别)：UNII / Proprietary，下面分别说明。

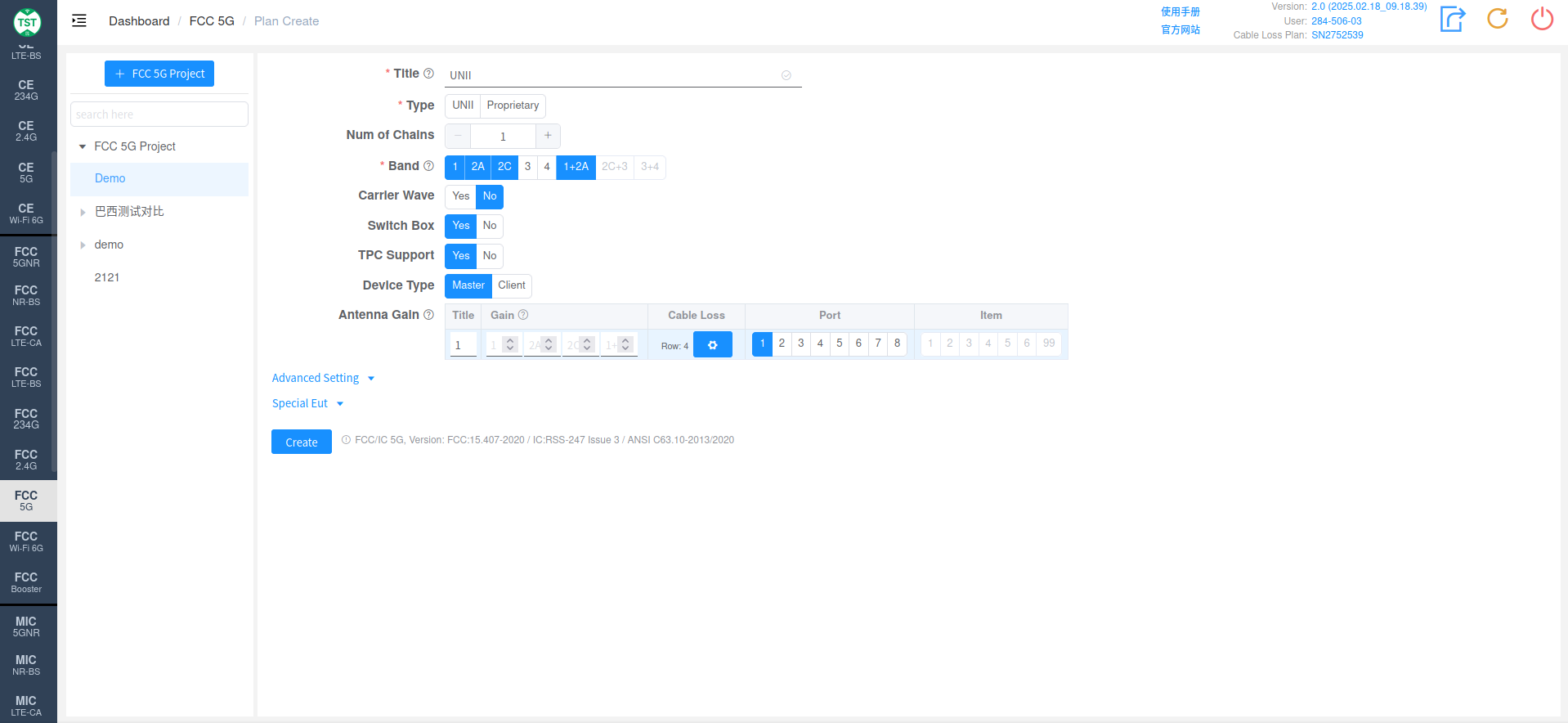

UNII
Title: 测试计划名称，由用户自行输入，如 UNII / WiFi-5G 等
Type: 技术类别，此处选择 UNII
Num of Chains: 产品有几条发射链路 (几根天线)
Band: 产品支持的工作频段 (必选)，可多选：1 / 2A / 2C / 3 / 4 及跨频段组合 1+2A / 2C+3 / 3+4 (对应 U-NII-1 / 2A / 2C / 3 / 4)。Band 1+2A 是指 5150 ~ 5350 MHz 整个频段：如果产品支持 160MHz 带宽，则信道为 5250MHz 时会同时跨越 Band 1 与 2A；如果产品不支持 160MHz 带宽，则不需要选择 Band 1+2A。Band 2C+3 主要是针对 CH144 / 142 / 138 (5720 / 5710 / 5690) 三个 Cross Band CH，如果产品支持这三个 Channel，则需要选择此 Band
Mode: 产品支持的模式 (必选)：802.11a / n / ac / ax / be。勾选模式后选择对应的 Bandwidth (20 / 40 / 80 / 160 MHz) 和 TX Type (SISO / MIMO)。选择 Band 后显示
RU Config: 802.11ax / be 设备支持的 RU (Resource Unit) 配置。各带宽的 Full RU 为必选项，其他 RU 配置按产品实际支持情况选择。勾选 802.11ax / be 后显示
Carrier Wave: 产品是否支持载波发射。如果选择 Yes，则频率误差会使用载波模式进行测量，测试设置与调制信号测试有比较大差异
Switch Box: 是否使用 Switch Box。如果没有采购 Switch Box，此项选 No，产品直接连接到频谱仪进行测试
TPC Support: 确认产品是否支持 TPC (Transmit Power Control，发射功率控制，一种可自动调整产品发射功率大小的机制)。此选项会影响 Power 和 PSD 的 Limit。选择 DFS 频段 (Band 2A / 2C / 3) 后显示
Device Type: 产品的 DFS 设备类型：Master (主设备，主动进行雷达侦听) / Client (客户端设备)。选择 DFS 频段后显示
Antenna Gain:
Title: 天线的编号，默认按照 1, 2, 3, 4... 依次命名，也可以根据客户要求，手动输入其他名称
Gain: 各天线在相应频段 (Band) 的增益大小
Cable Loss: 从产品天线端口到 Switch Box (切换开关的射频端口) 或 SA (频谱仪) 之间的射频线的线损。如何创建常用线损
Switch Box Port: 产品天线所连接的切换开关的端口号
Item: 各天线需要测试的项目，编号对应如下：
(F5001) Duty Cycle — 占空比
(F5002) Bandwidth — 带宽
(F5003) Maximum Conducted Output Power — 最大传导输出功率
(F5004) Maximum Power Spectral Density — 最大功率谱密度
(F5005) Unwanted Emissions In Restricted Frequency Bands — 受限频段的无用发射
(F5006) Frequency Stability — 频率稳定度
(F5025) Band Edge — 频段边缘
(F5026) Spurious Emission — 杂散发射
(F5027) Additional Spurious Emission — 附加杂散发射
(F5099) Form731 — FCC Form 731 报告表单
软件已根据技术特点预选默认测试项目。注：部分 item 之间存在测试参数相互引用的情况，建议直接使用默认 item 创建测试计划。
Proprietary
Type: 技术类别，Proprietary (自定义产品)
Band: 与 UNII 相同
Mode: 自定义模式表：
Title: mode 编号，可根据客户要求手动输入其他名称
Nominal BW: 设置信号在频谱上所占用的预定带宽
TX Type: 传输类型，SISO / MIMO
LCH / MCH / HCH: 低 / 中 / 高信道频率设定 (MHz)
CSP: 信道间隔 (Channel Spacing)
Action: 用于添加 / 删除模式配置行
Carrier Wave / Switch Box / Antenna Gain 与 UNII 相同，不再赘述。

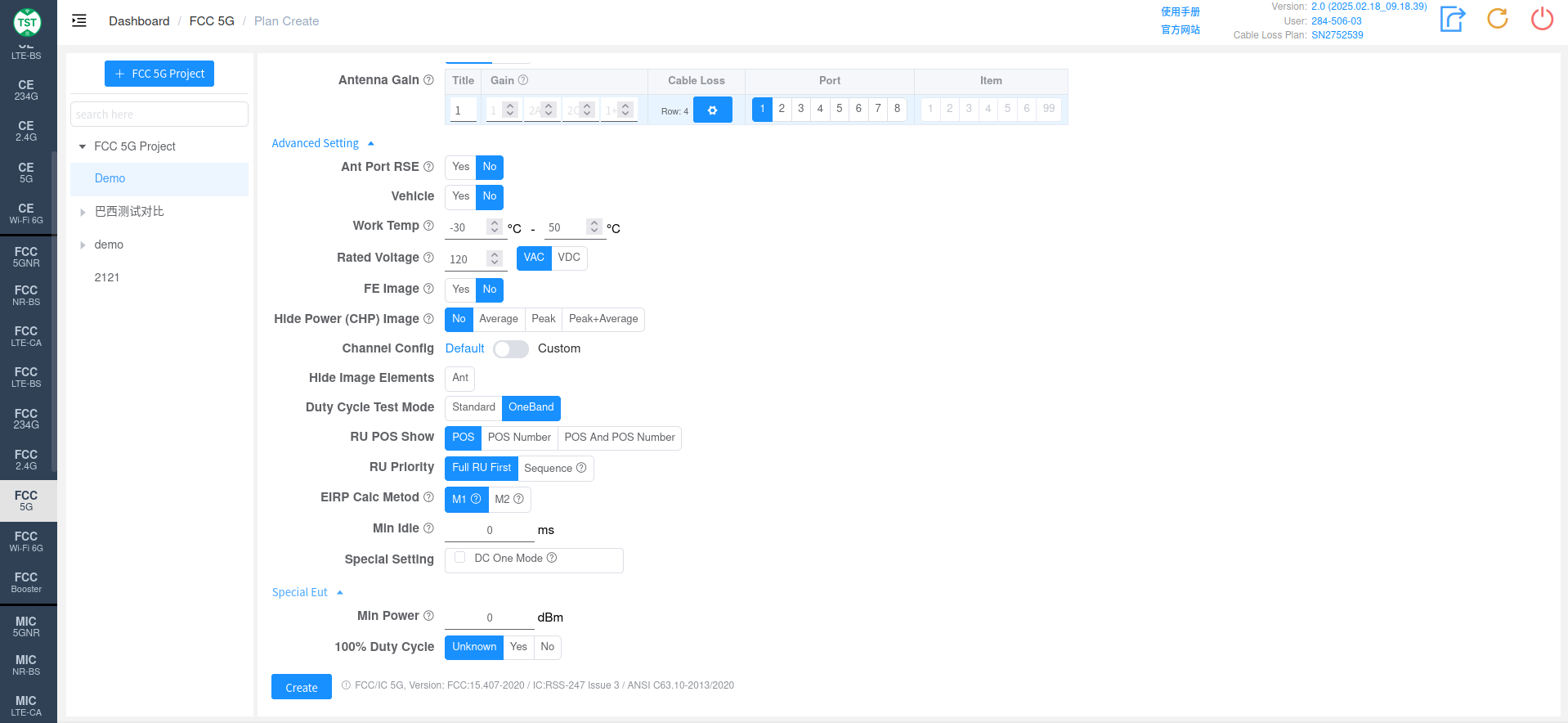

Advanced Setting 和 Special Eut 设置
以下设定一般情况下保持默认值即可，只有测试结果异常或有特殊测试需求时才需要调整。
Version: 加拿大 IC 法规版本：RSS-247 Issue 3 / RSS-247 Issue 4。默认值可在 Setting 页面修改
Connect Method: 确认产品为 P2P (Point to Point) 还是 P2MP (Point to Multi Point) 产品，默认为 P2MP。常见的产品多为 P2MP，如家用路由器、手机等。如果 Antenna Gain 超过 6 dB，此选项会影响 conducted power limit 回退的计算。具体可参考 FCC Part 15.407(a)(1)(iii) 与 15.407(a)(3) eCFR Part 15E
External Filter: 测试时是否在射频链路中使用外部滤波器
Vehicle: 确认产品是否属于车载产品，默认为 No。针对 Band 1，Canada IC 对于车载产品的 Limit 与其他产品不一样，具体请参考 RSS-247 Section 6.2.1.1 RSS-247
Work Temp: 产品工作的温度范围 (°C)。影响频率稳定度测试
Rated Voltage: 产品的额定工作电压 (VAC / VDC)。影响频率稳定度测试
Hide Power (CHP) Image: 报告中隐藏 CHP 功率图像的选项：No / Average / Peak / Peak+Average，适用于 F5003 的报告
Only Full RU: 勾选的项目只测试 Full RU。勾选 802.11ax / be 后显示
Channel Config: 信道配置，Default (默认) 或 Custom (手动自定义信道)
Hide Image Elements: 选择需要在报告图片中隐藏的元素 (如 Ant 天线标记)
Duty Cycle Test Mode: 占空比测试模式：Standard (标准模式) / OneBand (单一信道)
RU POS Show: 报告中 RU 位置的展示方式：POS / POS Number / POS And POS Number
RU Priority: RU 测试优先级：Full RU First (Full RU 优先) 或 Sequence (按 RU26 → RU52 → RU106... 顺序)
EIRP Calc Metod: MIMO 的 EIRP 计算方法：
M1: EIRP (MIMO) = EIRP_ANT1 + EIRP_ANT2 (转成 mW 求和，再转换为 dBm)
M2: EIRP (MIMO) = Conducted Power_MIMO + Directional Gain
Skip Partial RU: 是否跳过 Partial RU 测试。勾选 802.11ax / be 后显示
Min Idle: 占空比测试的最小空闲时间 (ms)
Special Setting: 特殊设置，带 [D] 前缀的为调试 (Debug) 选项，正常测试时无需勾选：
[D] Virtual Data / [D] Random Data / [D] Ignore Eut Confirm / [D] Random Status: 调试选项
DC One Mode: 一个模式仅测试一个占空比
Show DCCF Force (tmp): 临时选项，强制在 F5003 / F5004 的图中显示 DCCF
TP ignore 'no box': Test Priority 忽略"无切换开关"场景。默认在无切换开关场景下，定频天线优先级最低
Below 1G For RSE: 勾选后 RSE 测试将包含 1 GHz 以下频率
Show FE Image: 勾选后显示频率误差图 (默认全部显示)
Min Power: 设置最小功率 (dBm)，0 代表自动
100% Duty Cycle: 样品占空比是否为 100% (Unknown / Yes / No)，仅当系统对占空比的判定错误时才需要选择
引用法规 (显示在 Create 按钮旁)：FCC 5G, Version: FCC:15.407-2020 / IC:RSS-247 Issue 3 / ANSI C63.10-2013/2020
