创建测试计划 - FCC LTE-BS ​

FCC LTE-BS 选件用于 LTE 基站 (Base Station) 类产品的北美 FCC / IC (ISED) 认证测试。基站测试通过信号源 (VSG) 灌入测试信号、频谱仪 (SA) 测量输出，无需 UE 控制。

基础设置 ​

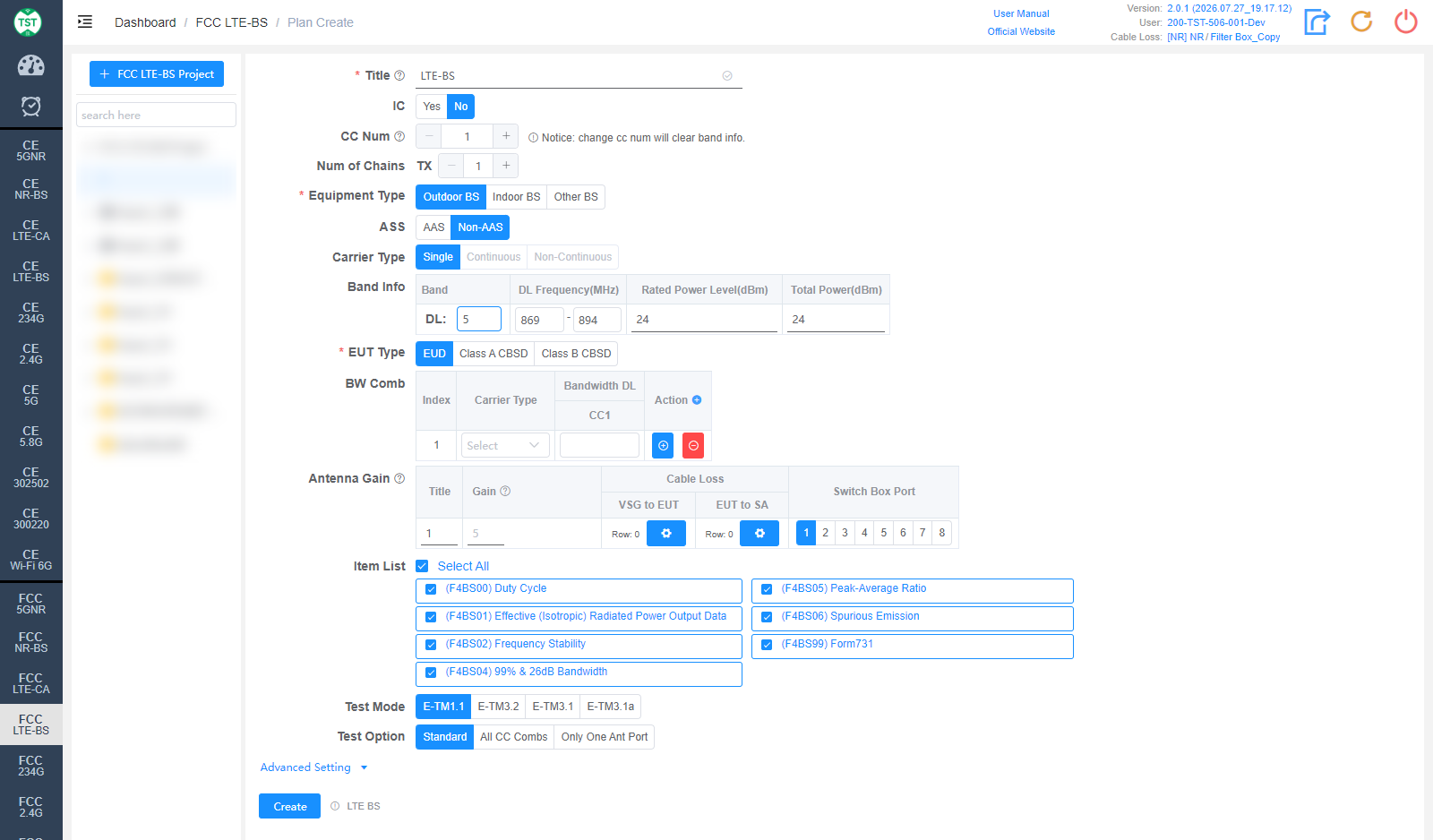

FCC_LTE-BS_overview

  • Title: 测试计划名称，由用户自行输入

  • IC: 是否需要同时按加拿大 IC (ISED) 要求进行测试，默认 No

  • CC Num: 载波数量。注意：修改 CC Num 会清空已填写的 Band Info

  • Num of Chains: 产品的发射链路数 (TX)

  • Equipment Type: 基站设备类别 (必选)：Outdoor BS / Indoor BS / Other BS (室外 / 室内 / 其他基站)

  • Carrier Type: 载波类型，可多选：Single / Continuous / Non-Continuous (单载波 / 连续多载波 / 非连续多载波)

  • Band Info: 产品支持的 LTE 频段，每行对应一个频段：

    • Band: LTE 频段编号，如 Band 2 / 5 / 41 等。下拉选择后系统自动填入下行频率

    • DL Frequency(MHz): 下行频率范围，自动填入，可修改

    • Rated Power Level(dBm): 额定功率电平

    • Total Power(dBm): 总输出功率

  • EUT Type: 被测设备类型 (必选)：EUD / Class A CBSD / Class B CBSD。CBSD 适用于 CBRS 频段 (如 Band 48)

  • BW Comb: 带宽组合表。为每个 Index 配置 Carrier Type / Bandwidth DL 及各载波 (CC1...) 的带宽，点击 +/- 图标增删组合

  • Antenna Gain: 天线增益及线损配置：

    • Title / Gain: 天线编号、增益 (dBi)

    • Cable Loss - VSG to EUT: 信号源到样品之间的线损

    • Cable Loss - EUT to SA: 样品到频谱仪之间的线损。如何创建常用线损

    • Switch Box Port: 天线所连接的切换开关端口号

  • Item List: FCC LTE-BS 包含的测试项目，默认全选：

    • (F4BS00) Duty Cycle — 占空比

    • (F4BS01) Effective (Isotropic) Radiated Power Output Data — 有效 (全向) 辐射功率

    • (F4BS02) Frequency Stability — 频率稳定度

    • (F4BS04) 99% & 26dB Bandwidth — 99% 占用带宽与 26 dB 带宽

    • (F4BS05) Peak-Average Ratio — 峰均比

    • (F4BS06) Spurious Emission — 杂散发射

    • (F4BS99) Form731 — FCC Form 731 报告表单

  • Test Mode: 测试信号模型 (3GPP E-UTRA Test Model)，可多选：E-TM1.1 / E-TM3.2 / E-TM3.1 / E-TM3.1a。请按认证要求选择

  • Test Option: 测试范围选项：Standard (标准) / All CC Combs (测试所有载波组合) / Only One Ant Port (只测试一个天线端口)

  • Continuous Type: 连续载波类型，可选 Standard / Non-Standard

Advanced Setting ​

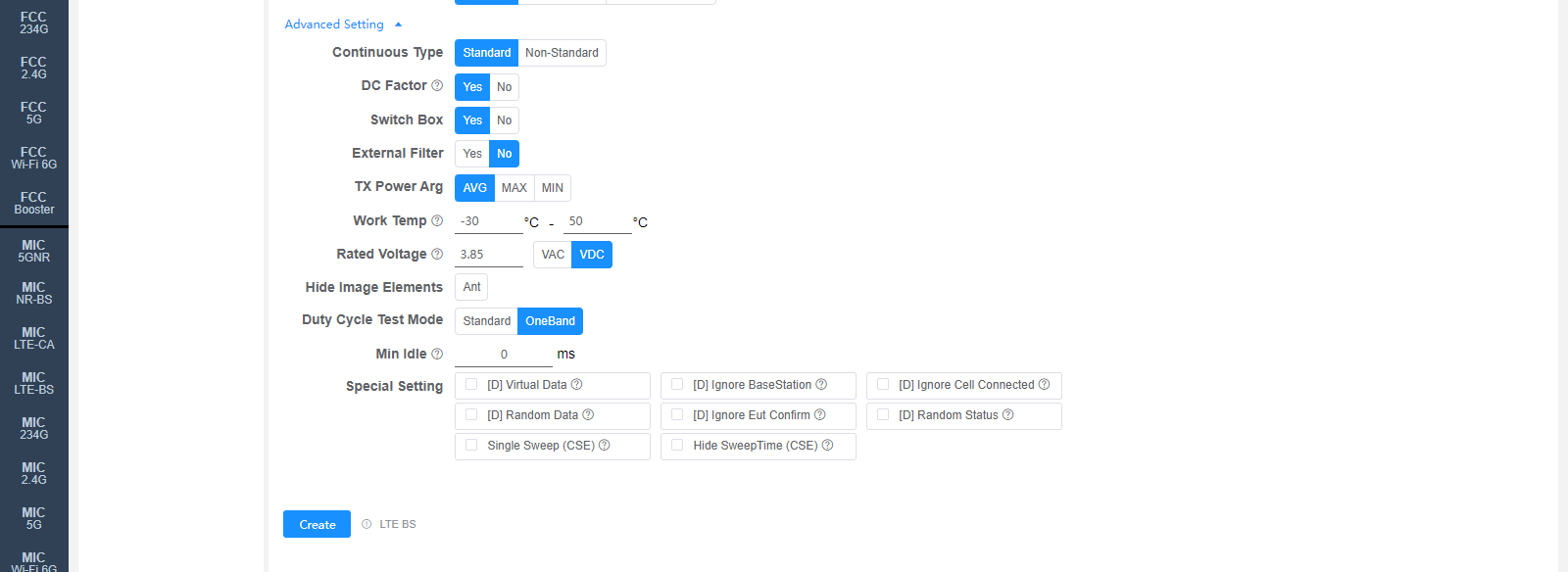

FCC_LTE-BS_advanced

Advanced Setting 中的所有设定一般情况下保持默认值即可，只有测试结果异常或有特殊测试需求时才需要调整。

  • DC Factor: 是否启用占空比系数修正。用于杂散发射测试

  • Switch Box: 是否使用 Switch Box (射频切换开关)

  • External Filter: 测试时是否在射频链路中使用外部滤波器

  • TX Power Arg: 发射功率取值方式，可选 AVG / MAX / MIN (平均值 / 最大值 / 最小值)

  • Work Temp: 产品正常工作的温度范围 (°C)。影响频率稳定度测试

  • Rated Voltage: 产品的额定工作电压 (VAC / VDC)。影响频率稳定度测试

  • Hide Image Elements: 选择需要在报告图片中隐藏的元素 (如 Ant 天线标记)

  • Duty Cycle Test Mode: 占空比测试模式，可选 Standard / OneBand。OneBand: 一个模式只测量一个占空比

  • Min Idle: 占空比测试的最小空闲时间 (ms)

  • Special Setting: 特殊设置，带 [D] 前缀的为调试 (Debug) 选项，正常测试时无需勾选：

    • [D] Virtual Data / [D] Ignore BaseStation / [D] Ignore Cell Connected / [D] Random Data / [D] Ignore Eut Confirm / [D] Random Status: 调试选项

    • Single Sweep (CSE): CSE 使用单次扫描。修改后需重新测试 (ReTest) 才能生效

    • Hide SweepTime (CSE): 隐藏 CSE 的扫描时间。修改后需重新计算 (ReCalc) 才能生效

对应软件选件：LTE BS
